电工基础知识（二）

2.1电路

2.1.1电路的构成

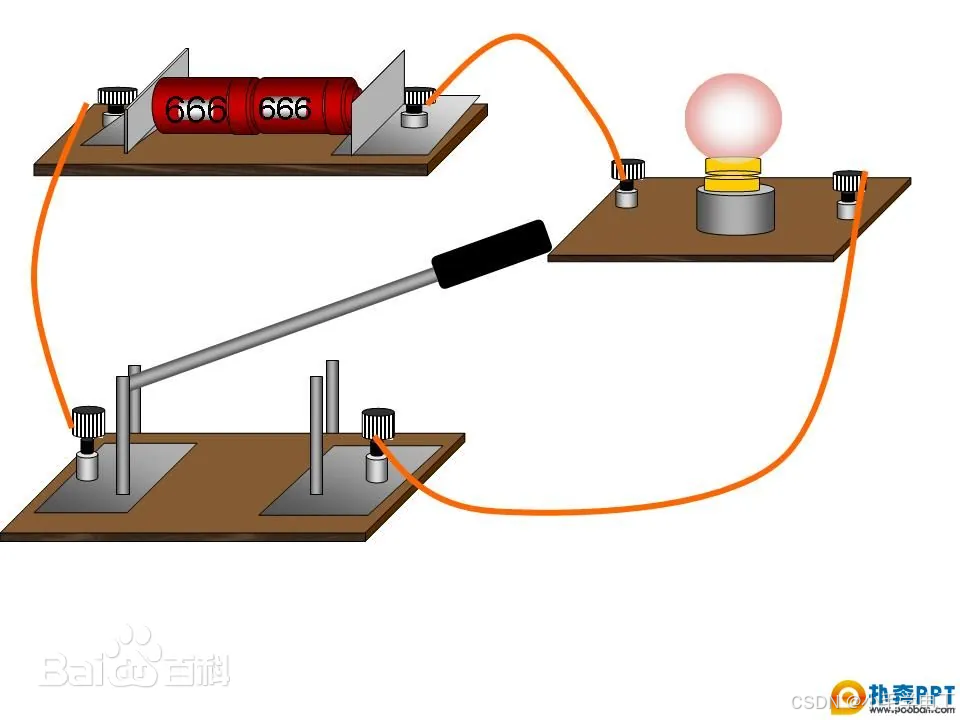

电路是由电源、导线、开关和用电器等基本元件构成的闭合回路，简单的电路图如下展示。

电源

• 提供电能：能够将其他形式的能量转化为电能，为电路中的用电器提供持续的电压和电流，使电路中的电荷能够定向移动，从而形成电流，维持用电器的正常工作。常见的电源有干电池、蓄电池、发电机等。

导线

• 传输电流：是电流的传输通道，通常由导电性能良好的金属材料制成，如铜、铝等。其作用是将电源产生的电能输送到用电器，并将用电器中的电流引导回电源，形成完整的回路，使电流能够在电路中持续流动。

开关

• 控制电路通断：用于控制电路的导通和断开，当开关闭合时，电路接通，电流可以通过；当开关断开时，电路断路，电流无法通过，从而实现对用电器工作状态的控制，如日常生活中的灯开关、电器的电源开关等。

用电器（负载）

• 消耗电能并实现特定功能：是利用电能进行工作的设备，它将电能转化为其他形式的能量，如光能、热能、机械能、声能等，以满足人们在生产和生活中的各种需求，常见的用电器有灯泡、电炉、电动机、扬声器等。

        除了以上四个基本组成部分外，电路中还可能包含其他元件，如电阻、电容、电感、二极管、三极管等，这些元件可以对电路的电流、电压、频率等特性进行调节和控制，以实现特定的电路功能。

2.1.2电路相关符号

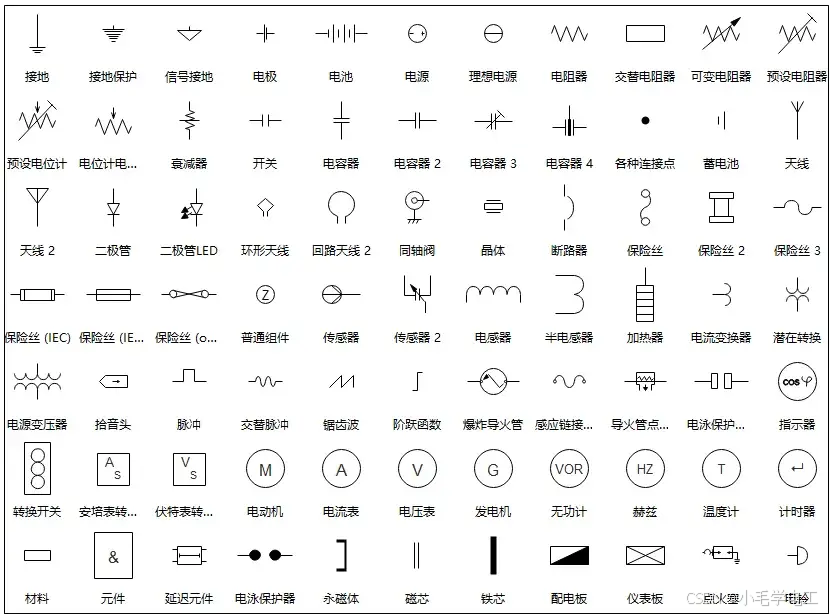

        为了方便电路图的绘制与观看，在电路图中采用统一的图形符号代表这些电子原件。下图为我国常见的电路图符号。

电源符号

• 直流电源：通常用一长一短两条平行直线表示，长的代表正极，短的代表负极。
• 交流电源：一般用一个正弦波的符号来表示，其值随时间周期性变化。
• VCC：表示电源正极，通常用于双极型晶体管电路等，为电路提供正电压3。
• VDD：主要用于 MOSFET 等单极器件，为电路组件提供正电源电压3。
• VSS：通常指数字地或电源负极，在 CMOS 电路中常表示负电源或公共接地端电压3。

元件符号

• 电阻：常见为长方块或波浪线表示，用 “R” 表示，用于限制电流大小、分压等13。
• 电容：有多种形态，常见为两条平行线段或圆形，用 “C” 表示，可储存电荷、滤波、耦合等13。
• 电感：多呈螺旋线圈状，用 “L” 表示，负责储能、滤波与阻抗匹配等13。
• 二极管：用 “D” 表示，通常是一个三角形，一个箭头指向其中一个角，只允许单向电流流动，可用于整流、保护电路免受反向电压损害等36。
• 三极管：用 “Q” 表示，一般是一个三角形，两个箭头分别指向另外两个角，具有放大作用、可用于开关电路等36。
• 集成电路：常是方形或矩形框，内部细节依芯片功能各异，用 “IC” 或 “U” 表示，集成大量晶体管等元件，实现复杂逻辑运算、信号处理等任务13。

开关符号

• 常开开关：用一个断开的线条和一个操作手柄表示，符号是 “NO”，在初始状态下，电路是断开的，当按下或拨动开关时，电路才会接通。
• 常闭开关：符号是 “NC”，初始状态下是闭合的，操作后会断开电路。

接地符号

• 保护接地：用 “PE” 表示，是将电气设备的金属外壳与大地连接，防止人员触电。
• 一般接地：用 “GND” 表示，是电路的参考点或负极，为信号回流、电荷泄放提供路径1。

连接符号

• 导线：以直线表示，连接各个元件引脚，是电流、信号传输 “通道”1。
• 过孔：在多层 PCB 板里，用于实现不同层线路间贯通，通常用圆形或椭圆形符号表示1。

测试与标注符号

• 测试点：常是实心圆或方形，标注 “TP” 字样，为电路测试预留端口，可在此检测信号波形、电压值等参数1。
• 元件位号标注：如 “R1”“C2” 等，配合 PCB 布局图，便于在组装、维修时迅速锁定对应元件位置1。

2.1.3电路图

        电路图是一种用规定的符号代表各种元件、器件装置，表示所组成的电路的图

构成要素

• 元件符号：用特定的图形符号表示实际电路中的元件，如电阻用长方块或波浪线表示，电容用两条平行线段或圆形表示等。这些符号的形状与实际元件不一定相似，但代表了元件在电路中的功能和连接方式 。
• 连线：表示实际电路中的导线，用于连接各个元件符号，表明电流的流动路径。在原理图中通常画成直线，但在印刷电路板中可能是各种形状的铜箔块 。
• 结点：表示几个元件引脚或几条导线之间相互的连接关系，在电路图中通常用一个小黑点表示 。
• 注释：用于说明元件的型号、名称、参数等信息，以及电路的功能、工作原理等。注释可以是文字、数字或符号，通常标注在元件符号附近或电路图的空白处 。

分类

• 原理图：直接体现电子电路的结构和工作原理，详细地绘制了电路的全部元器件和它们的连接方式，一般用于设计、分析电路 。
• 方框图：用方框和连线来表示电路工作原理和构成概况，将电路按照功能划分为几个部分，每个部分用一个方框表示，并在方框中加上简单的文字说明，用于体现电路的大致工作原理 。
• 装配图：是为了进行电路装配而采用的图纸，图上的符号往往是电路元件的实物外形图，照着图上的样子将电路元器件连接起来即可完成电路装配，一般供初学者使用 。
• 印板图：即印刷电路板图，用于指导印刷电路板的制作，显示了电路元器件在印刷电路板上的实际分布和连接方式，考虑了元件体积、散热、抗干扰等因素 。

小结

• 设计电路：工程师可以通过绘制电路图来规划电路的结构和连接方式，确定所需的元件及其参数，进行电路的优化和仿真，从而提高电路的性能和可靠性 。
• 分析电路原理：通过识别电路图中的元件符号和连接关系，可以了解电路的工作原理、信号流程、电流和电压的分配等，有助于诊断电路故障、进行电路改进和创新 。
• 指导电路制作和装配：装配图和印板图为电路的实际制作和装配提供了详细的指导，确保电路元器件能够正确连接和安装，提高制作效率和质量 。
• 记录和交流电路信息：电路图是一种标准化的图形语言，能够清晰、准确地记录电路的设计和连接情况，便于不同的人员之间进行交流、共享和存档 。
