电工常用电器原件介绍

1.开关

开关是一种能够控制电路通断或流体（如气体、液体）流通与否的装置。它在电气系统、流体输送系统等众多领域发挥着关键作用，是实现手动或自动控制的基本元件。

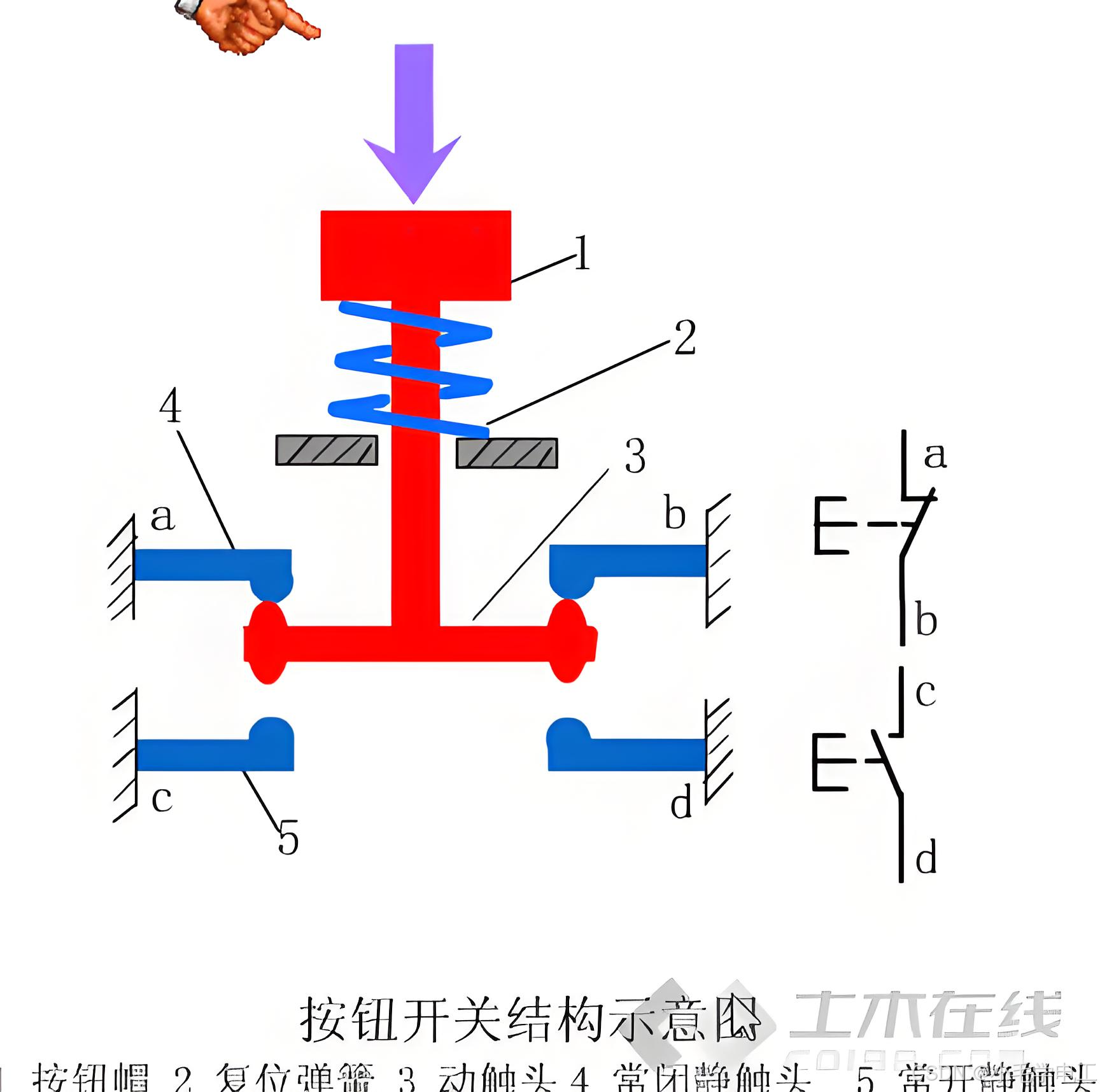

1.1按钮开关

按钮开关是一种常见的机械开关，通过按下按钮来控制电路的通断。它们广泛应用于家用电器、工业控制、汽车电子、医疗设备等领域。以下是关于按钮开关的一些详细信息：

类型

• 普通按钮开关：最简单的类型，通常只有一个按钮，按下时闭合电路，释放时断开电路。

• 钥匙开关：需要钥匙插入并旋转才能操作，常用于安全或保密场合。

• 蘑菇头开关：按钮顶部呈蘑菇形状，易于操作，常用于厨房电器。

• 紧急停止按钮：用于紧急情况下迅速切断电源，通常设计为红色蘑菇头形状，以便于识别。

• 自锁按钮：按下按钮后保持闭合状态，直到再次按下按钮才会断开电路。

• 多位置按钮：可以设置在多个位置，每个位置对应不同的电路状态。

特性

• 接触方式：按钮开关可以是常闭（NC）或常开（NO）。常闭开关在未按下时闭合电路，常开开关在未按下时断开电路。

• 触点材料：触点材料通常为银、金或铜合金，以确保良好的导电性和耐磨损性。

• 额定电压和电流：按钮开关有不同的额定电压和电流，适用于不同功率的电路。

• 防护等级：一些按钮开关具有防水、防尘等防护等级，适用于恶劣环境。

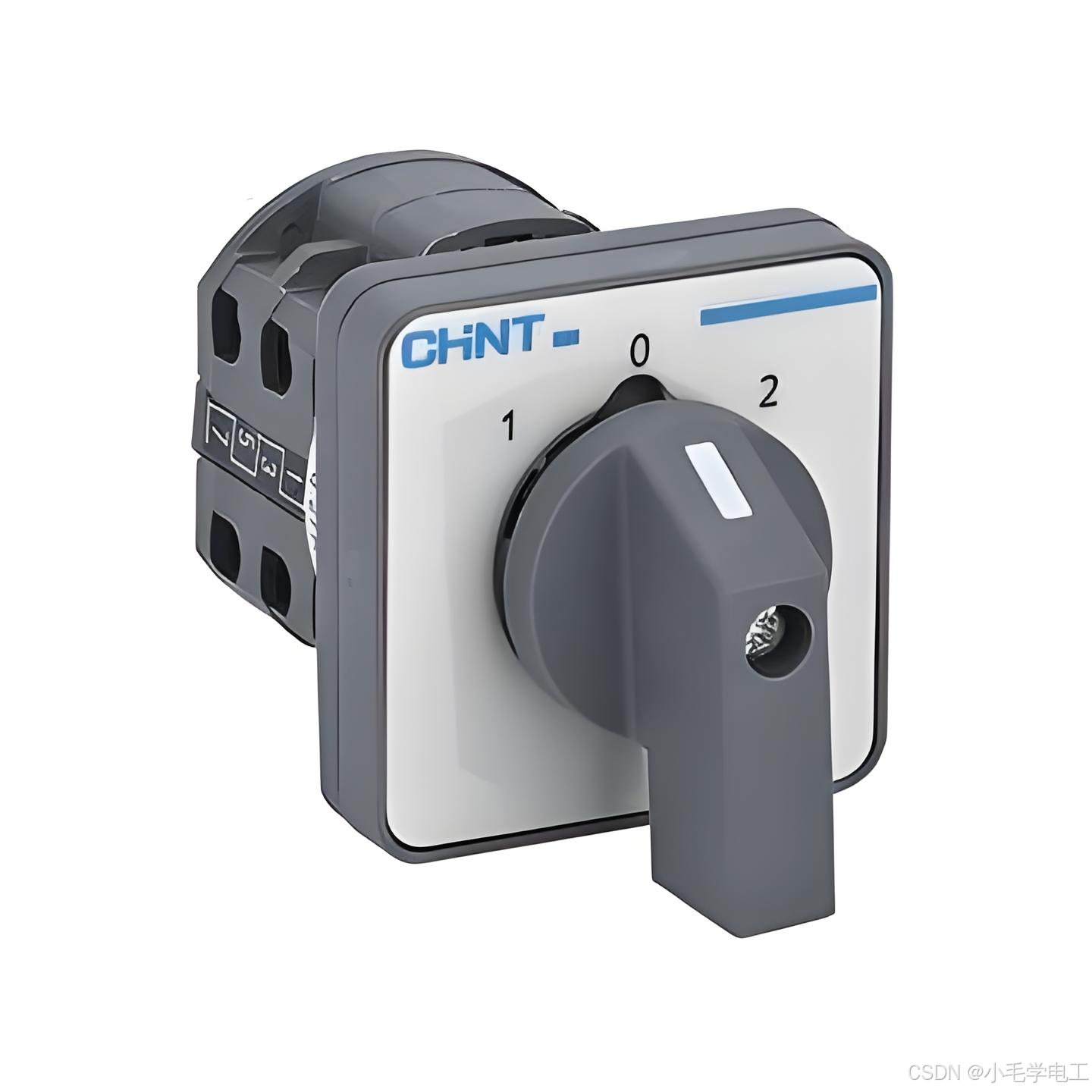

1.2万能转换开关

万能转换开关是一种多功能的电路控制开关，能够实现对不同电流和电压等级的电气设备的切换、控制和保护。

万能转换开关的设计使其适用于各种电气控制线路，包括交流50Hz、额定工作电压380V及以下、直流220V及以下，以及额定电流至160A的电路。这种开关的主要功能是在不同的工作状态下进行电路的切换、控制和保护，确保电气设备的安全运行。

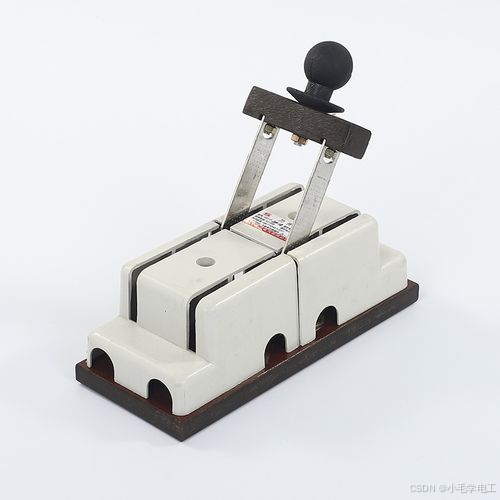

1.3刀开关

刀开关是一种常见的低压电路控制设备，主要用于不频繁地手动接通和断开电路，以及作为电源隔离开关使用。

刀开关的设计使其适用于各种电气控制线路，包括交流50Hz、额定工作电压380V及以下、直流220V及以下，以及额定电流至160A的电路。这种开关的主要功能是在不同的工作状态下进行电路的切换、控制和保护，确保电气设备的安全运行。

2.保护器

保护器是一种用于保护电气设备和电路的装置，主要目的是防止过载、短路、漏电等故障情况，从而确保设备的安全和正常运行。根据不同的保护对象和功能，保护器可以分为多种类型。

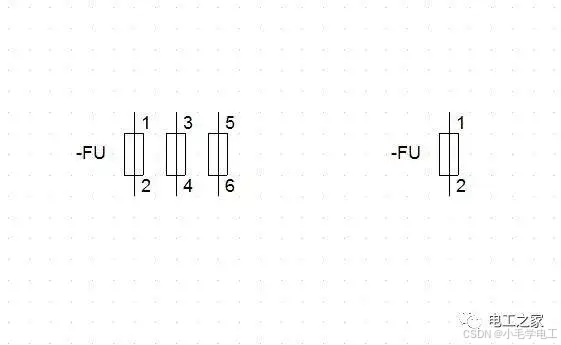

2.1熔断器

熔断器（fuse）是指当电流超过规定值时，以本身产生的热量使熔体熔断，断开电路的一种电器。熔断器是根据电流超过规定值一段时间后，以其自身产生的热量使熔体熔化，从而使电路断开；运用这种原理制成的一种电流保护器。熔断器广泛应用于高低压配电系统和控制系统以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。符号FU

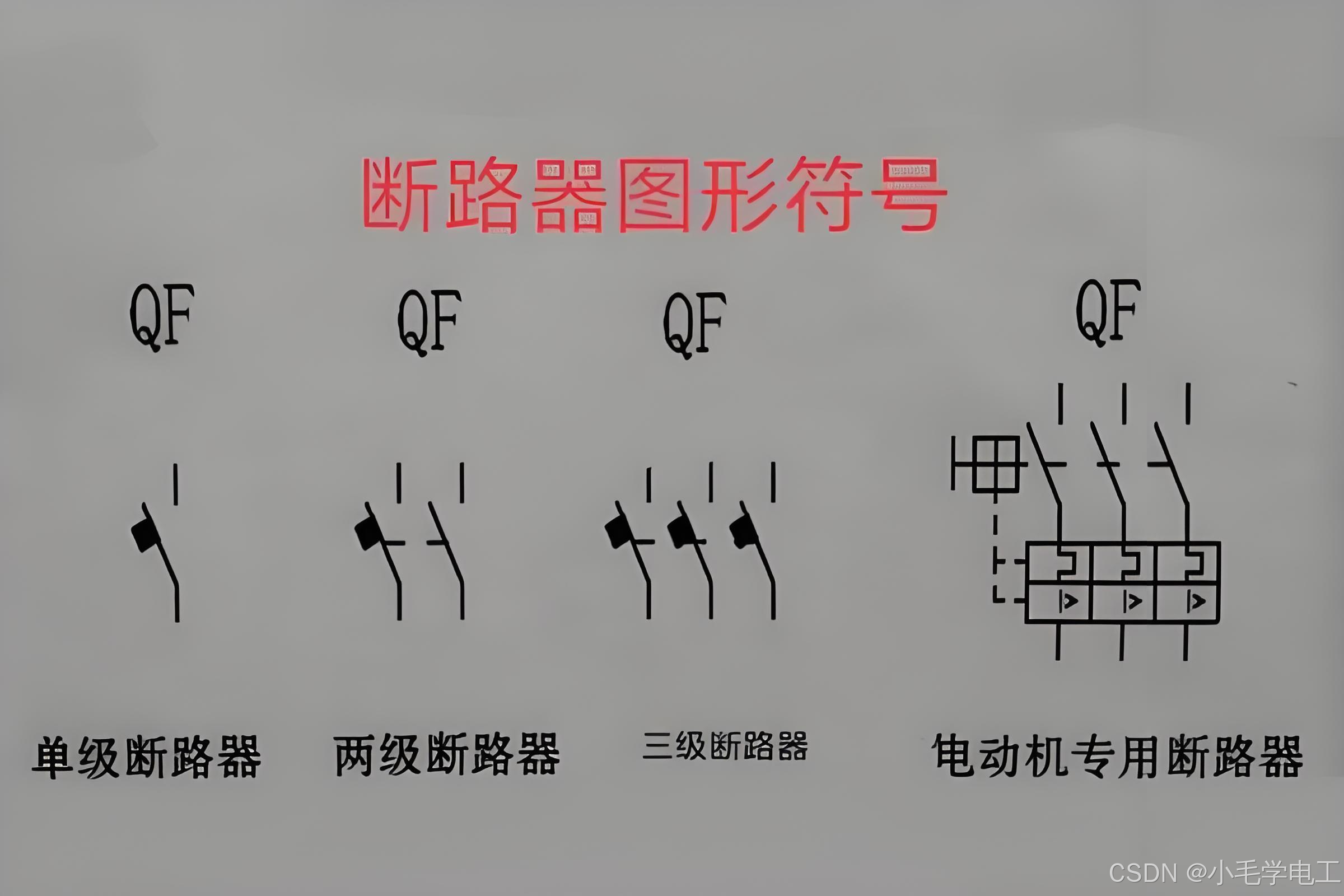

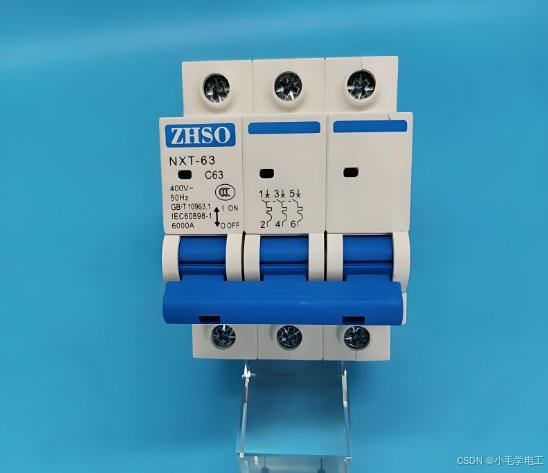

2.2断路器

断路器是一种自动电气设备，用于在电路出现过载、短路或其他故障时自动切断电流，从而保护电气设备和人身安全。它不仅能实现电路的开关控制，还具有保护功能，因此广泛应用于家庭、商业和工业电气系统中。

主要功能

1. 过载保护：当电流超过设备的额定值时，断路器会自动断开电路，以防止设备损坏。

2. 短路保护：在短路情况下，断路器会迅速切断电源，防止电路和设备受到严重损坏。

3. 手动控制：可以手动打开或关闭电路，方便用户进行维护或更换设备。

4. 漏电保护（对于漏电断路器）：检测到漏电流时，快速切断电源，保护人身安全。

主要类型

• 空气断路器（ACB）：适用于高电压和大电流的场合，利用空气作为绝缘介质。

• 塑壳断路器（MCCB）：适用于中等电流的场合，通常用于工业和商业建筑的配电系统。

• ** miniature circuit breaker (MCB)**：适用于低电流的场合，常用于家庭和小型商业设备的保护。

• 漏电断路器（RCCB或ELCB）：用于检测漏电流，保护人身安全，通常与其他类型的断路器配合使用。

2.3漏电保护器

定义

漏电保护器（Residual Current - operated Protective Device，简称 RCD），是一种用于检测和防止漏电事故的电气安全装置。其主要功能是在检测到电路中有漏电现象时，迅速切断电路，以保护人身安全和电气设备安全。

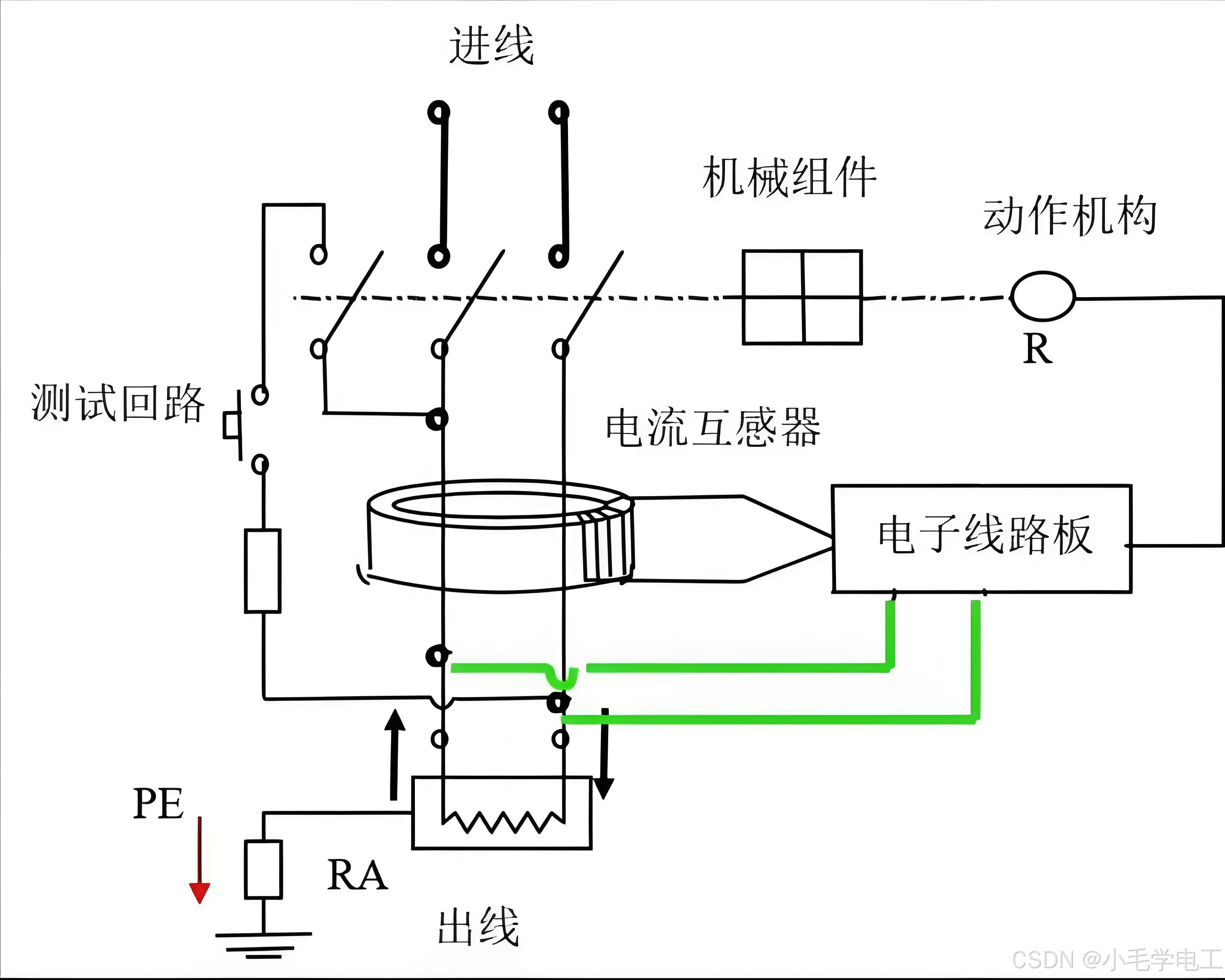

工作原理

漏电保护器的核心部件是零序电流互感器。正常情况下，在三相四线制（或单相二线制）的电路中，流入和流出的电流矢量和为零。例如，在一个正常的单相电路中，电流从相线（火线）流入电器设备，然后从中性线（零线）流出，这两根线中的电流大小相等、方向相反。

当发生漏电时，一部分电流会通过其他路径（如人体、大地或其他非预期的导电物体）泄漏出去，导致流入和流出零序电流互感器的电流矢量和不再为零。零序电流互感器检测到这个不平衡电流（即剩余电流），当剩余电流超过预先设定的动作电流值（一般家用漏电保护器动作电流为 30mA）时，就会触发漏电保护器内部的脱扣机构，使断路器跳闸，从而切断电路。

主要参数

动作电流（IΔn）：这是漏电保护器最重要的参数之一。动作电流是指能够引起漏电保护器动作的剩余电流值。常见的动作电流等级有 30mA、100mA、300mA 等。对于直接接触人体的保护，如家用插座回路，通常采用 30mA 的动作电流，这是因为人体能够承受的安全电流一般在 30mA 以下，在这个电流值下，漏电保护器能够快速切断电路，避免人体触电伤亡。

动作时间（t）：指从检测到剩余电流超过动作电流开始，到漏电保护器切断电路所需要的时间。动作时间对于保护效果也非常关键。一般来说，动作时间越短，对人身安全和设备安全的保护效果越好。例如，对于 30mA 动作电流的漏电保护器，其动作时间一般要求不超过 0.1 秒。

分类

按动作方式分：

电磁式漏电保护器：它的检测和动作部分主要由电磁元件构成。当出现漏电，零序电流互感器产生的感应磁场直接驱动脱扣机构动作，切断电路。电磁式漏电保护器的优点是抗干扰能力强，动作特性不受电源电压波动的影响，可靠性高。

电子式漏电保护器：它是利用电子元件（如放大器、比较器等）对零序电流互感器检测到的信号进行放大、比较等处理，然后触发脱扣机构。电子式漏电保护器可以实现一些附加功能，如过载保护、短路保护等，但它对电子元件的依赖性较强，受电源电压波动和环境因素（如电磁干扰）的影响相对较大。

按极数分：

单极二线漏电保护器：用于单相电路，可同时切断相线和中性线。

二极漏电保护器：主要用于单相电路，特别是对不需要区分相线和中性线的设备进行漏电保护。

三极漏电保护器：用于三相三线制电路，可切断三根相线。

三极四线漏电保护器：用于三相四线制电路，能切断三根相线和一根中性线，可对三相不平衡漏电情况进行有效保护。

四极漏电保护器：在三相四线制电路基础上，还能对一些特殊的接地故障进行保护，切断所有的线路。

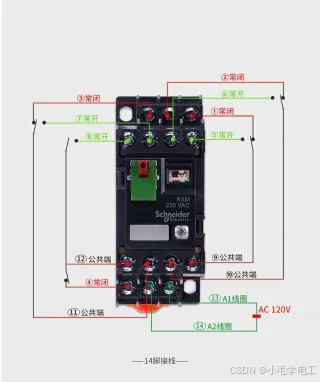

3.1中间继电器

中间继电器(intermediate relay):用于继电保护与自动控制系统中，以增加触点的数量及容量。 它用于在控制电路中传递中间信号。中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于:接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。所以，它只能用于控制电路中。 它一般是没有主触点的，因为过载能力比较小。所以它用的全部都是辅助触头，数量比较多。新国标对中间继电器的定义是K，老国标是KA。一般是直流电源供电。少数使用交流供电。符号KA

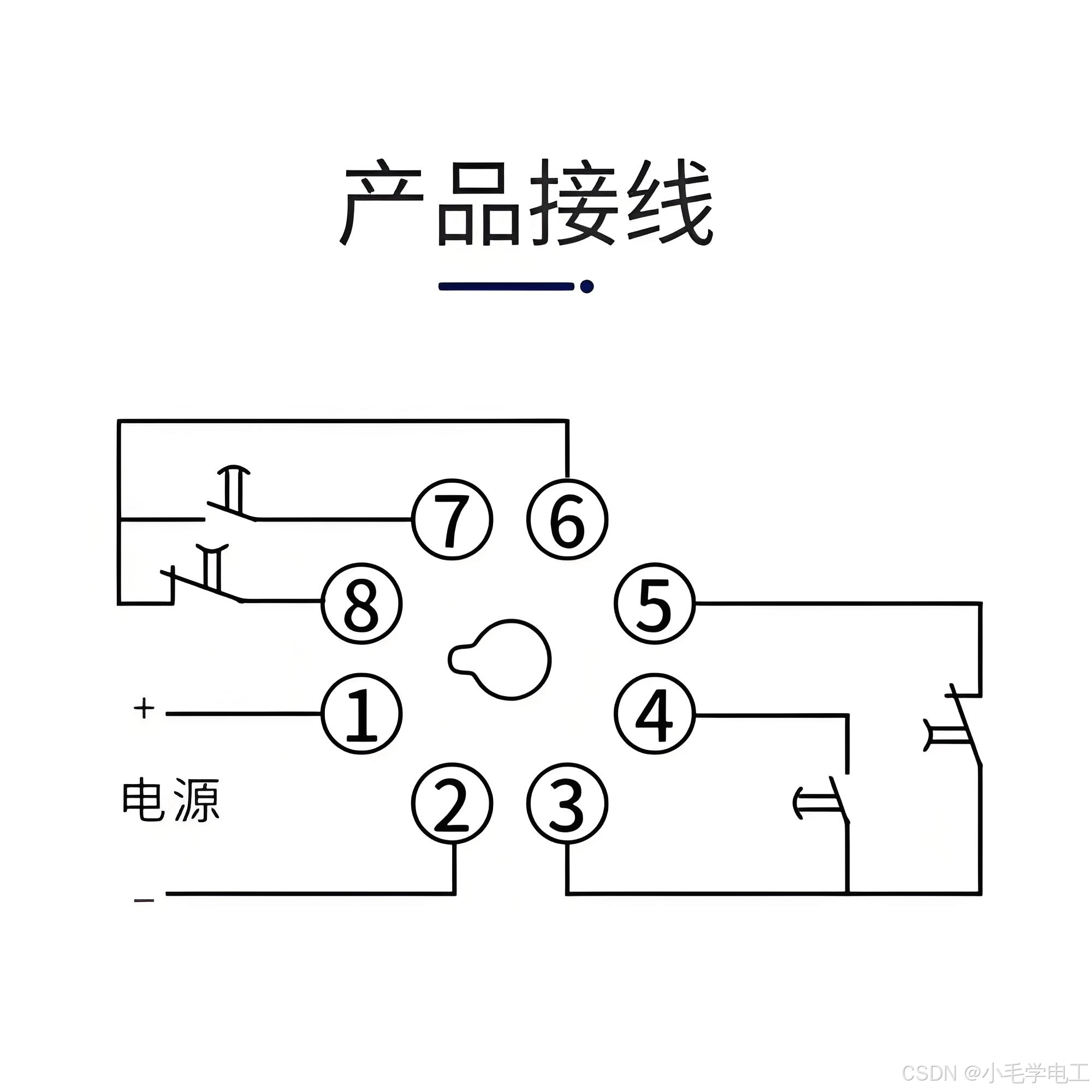

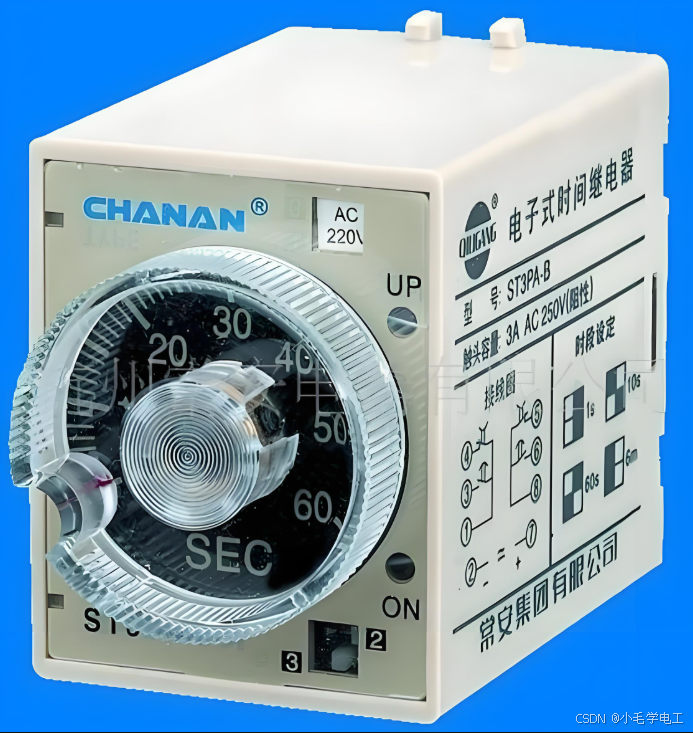

3.2时间继电器

时间继电器是电气控制系统中一个非常重要的元器件，在许多控制系统中，需要使用时间继电器来实现延时控制。时间继电器是一种利用电磁原理或机械动作原理来延迟触头闭合或分断的自动控制电器。其特点是，自吸引线圈得到信号起至触头动作中间有一段延时。时间继电器一般用于以时间为函数的电动机起动过程控制。

时间继电器的主要功能是作为简单程序控制中的一种执行器件，当它接受了启动信号后开始计时，计时结束后它的工作触头进行开或合的动作，从而推动后续的电路工作。一般来说，时间继电器的延时性能在设计的范围内是可以调节的，从而方便调整它的延时时间长短。单凭一只时间继电器恐怕不能做到开始延时闭合，闭合一段时间后，再断开，先实现延时闭合后延时断开，但总体上说，通过配置一定数量的时间继电器和中间继电器都是可以做到的。符号KT

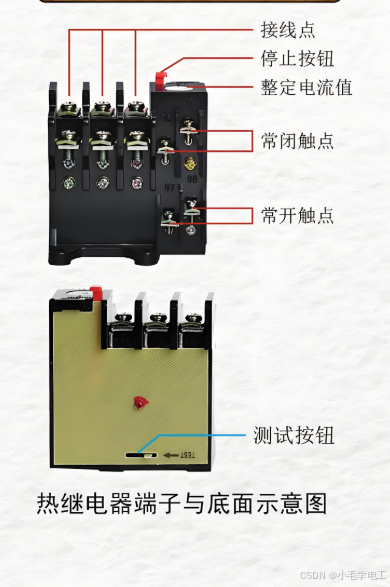

3.3热继电器

工作原理

热继电器主要利用电流的热效应原理工作 。当电动机正常工作时，通过热元件的电流即为电动机的额定电流，热元件发热使双金属片受热弯曲，但不足以推动相关机构动作 。若电动机出现过载，绕组中电流增大，通过热元件的电流也增大，双金属片温度升得更高，弯曲程度加大，推动动作机构，使常闭触头断开 。由于常闭触点接在电动机的控制电路中，其断开会使接触器线圈断电，从而接触器主触点断开，电动机的主电路断电，实现过载保护 。符号FR

结构组成

• 发热元件：是一段阻值不大的电阻丝，串接在被保护电动机的主电路中，电流通过时产生热量 。
• 双金属片：由两种不同热膨胀系数的金属片辗压而成，是热继电器的核心部件，受热时会因膨胀系数不同而发生弯曲变形 1。
• 触点及传动和调整机构：触点用于控制电路的通断，传动和调整机构则将双金属片的变形转化为触点的动作，并可调节热继电器的动作电流范围等参数 。

主要参数

• 额定电压：热继电器能够正常工作的最高电压值，一般为交流 220V、380V、600V 等 。
• 额定电流：指热继电器的电流额定值 。
• 整定电流范围：描述在一定电流条件下热继电器的动作时间和电流的关系，可通过整定电流旋钮改变，一般按电动机的额定电流来选用 。

复位方式

• 自动复位型：电动机过载后，热继电器双金属片冷却复位，常闭触头的动触头在弹簧作用下自动复位 。
• 手动复位型：电动机过载后，热继电器的常闭触头断开，动触头摆到新的平衡位置，断电停车后，动触头不能复位，需按动复位按钮后方能复位 。

保护功能

• 过载保护：当电动机长时间过载运行，电流超过额定值一定时间后，热继电器动作切断电路，防止电动机绕组过热损坏 13。
• 断相保护：有些型号的热继电器具有断相保护功能，当电动机出现电源一相断线缺相时，能在短时间内推动常闭触头断开，使电动机断电停车 。

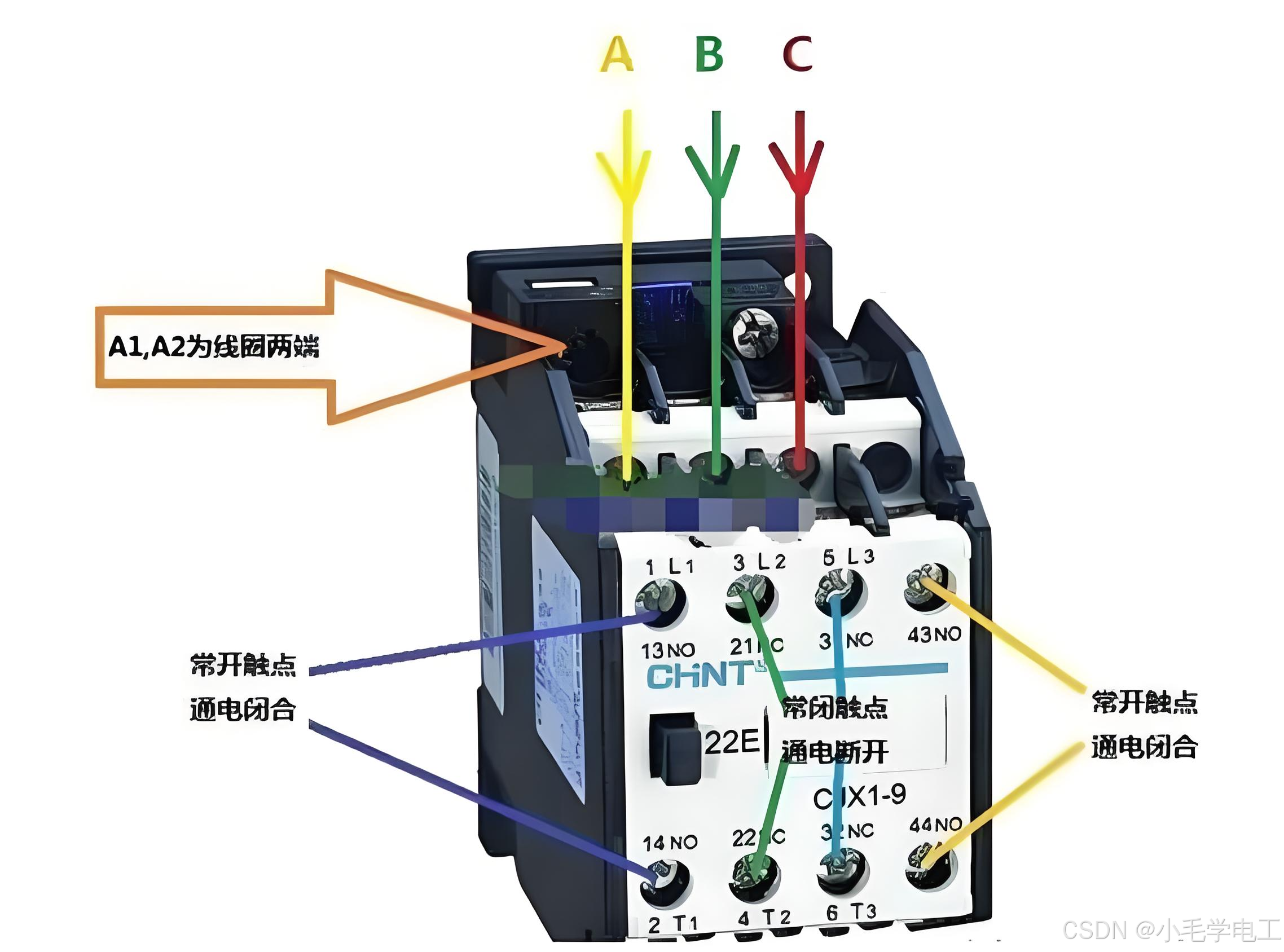

4.接触器

4.1定义

接触器是一种用于控制电路通断的电磁式开关电器。它主要用于控制电动机、电热设备、电焊机等大电流负载的启动、停止、正反转等操作，能够实现远距离控制和自动控制。

4.2工作原理

接触器主要由电磁系统、触点系统和灭弧系统等部分组成。电磁系统包括线圈、铁芯和衔铁。当线圈通电时，会产生磁场，使铁芯磁化，吸引衔铁向下运动。衔铁的运动带动触点系统动作，使常开触点闭合、常闭触点断开，从而接通或断开被控制的电路。当线圈断电时，磁场消失，衔铁在弹簧的作用下恢复原位，触点也恢复到初始状态。

例如，在控制一台电动机的启动和停止时，将接触器的主触点串联在电动机的主电路中，控制触点（常开）串联在控制电路中。当按下启动按钮，控制电路中的接触器线圈通电，主触点闭合，电动机通电启动。当按下停止按钮，线圈断电，主触点断开，电动机停止运行。

4.3主要结构

4.3.1电磁系统

线圈：它是产生磁场的部件，通常由绝缘导线绕制而成。线圈的匝数和线径决定了接触器的电磁吸力大小和功耗。根据使用的电源不同，有交流线圈和直流线圈之分。交流线圈的特点是通入交流电后，由于电磁感应会产生涡流损耗和磁滞损耗，为了减少这些损耗，铁芯通常采用硅钢片叠压而成；直流线圈则没有这些损耗，铁芯可以是整块的软铁。

铁芯和衔铁：铁芯是磁场的主要通路，衔铁在磁场的吸引下动作。为了保证良好的电磁性能，铁芯和衔铁的表面通常要进行加工处理，以减小气隙和磁阻。同时，为了防止衔铁在吸合和释放过程中产生振动和噪音，还会设置短路环（在交流接触器中）。短路环是一个套在铁芯极面上的铜环，它的作用是使穿过铁芯的磁通分相，产生一个超前于主磁通的附加磁通，从而消除衔铁的振动。

4.3.2触点系统

主触点：用于接通和断开主电路，能够承受较大的电流。主触点一般采用银合金等材料制成，以保证良好的导电性和耐电弧性。根据接触器的极数不同，有单极、双极、三极和四极等多种形式，以满足不同电路的控制需求。例如，在控制三相电动机时，通常使用三极接触器，其三个主触点分别连接电动机的三相电源。

辅助触点：用于控制电路的逻辑控制，如自锁、互锁等。辅助触点的容量较小，通常用于接通和断开控制电流、信号电流等。辅助触点有常开和常闭两种形式，可以根据具体的控制要求进行组合使用。例如，在电动机的自锁控制电路中，就利用了接触器的常开辅助触点，当按下启动按钮使接触器线圈通电后，常开辅助触点闭合，将启动按钮短接，从而实现电动机的持续运行，直到按下停止按钮。

4.3.3灭弧系统

当接触器切断大电流电路时，会产生电弧。电弧是一种高温、强光、导电的气体，它会烧损触点，降低接触器的使用寿命，甚至可能引起电气火灾等事故。因此，接触器需要配备灭弧系统。灭弧系统的主要方式有磁吹灭弧、纵缝灭弧和栅片灭弧等。磁吹灭弧是利用磁场的作用将电弧拉长并吹向灭弧罩，使电弧在灭弧罩中冷却、熄灭；纵缝灭弧是将电弧引入灭弧室的纵缝中，通过增加电弧与灭弧室壁的接触面积，使电弧冷却、熄灭；栅片灭弧是利用金属栅片将电弧分割成多个短电弧，这些短电弧的电压降之和大于电源电压，从而使电弧熄灭。

4.4主要参数

额定电压：包括主触点的额定电压和线圈的额定电压。主触点的额定电压是指接触器主触点能够正常工作的最高电压，如交流 380V、660V 等；线圈的额定电压是指接触器线圈能够正常工作的电压，如交流 220V、380V，直流 24V、110V 等。在使用接触器时，必须保证电源电压与接触器的额定电压相匹配。

额定电流：指接触器主触点能够长期正常工作的最大电流。额定电流的大小决定了接触器所能控制的负载大小。例如，一个额定电流为 100A 的接触器，可以控制额定电流不超过 100A 的电动机或其他负载。

通断能力：包括接通能力和分断能力。接通能力是指接触器在规定的条件下能够接通的最大电流；分断能力是指接触器在规定的条件下能够分断的最大电流。通断能力是衡量接触器性能的重要指标之一，它直接关系到接触器在实际应用中的可靠性和安全性。

动作时间和释放时间：动作时间是指从接触器线圈通电开始到主触点完全闭合所需要的时间；释放时间是指从接触器线圈断电开始到主触点完全断开所需要的时间。动作时间和释放时间对于一些需要精确控制时间的电路（如顺序控制电路、定时控制电路等）非常重要。

4.5分类

4.5.1按主触点控制的电路类型分

交流接触器：用于控制交流电路，其线圈采用交流电源。交流接触器在交流电路中频繁通断时，由于交流电的周期性变化，会产生电磁吸力的脉动，因此需要采取措施（如设置短路环）来防止衔铁振动。交流接触器广泛应用于控制交流电动机、交流电焊机等设备。

直流接触器：用于控制直流电路，其线圈采用直流电源。直流接触器的电磁系统相对简单，因为直流磁场是稳定的，不存在电磁吸力的脉动问题。直流接触器主要用于控制直流电动机、直流电源等设备。

4.5.2按操作方式分

电磁接触器：通过电磁系统控制触点的通断，是最常见的一种接触器。

气动接触器：利用压缩空气的压力来驱动触点动作，这种接触器通常用于一些有防爆要求的场合，如化工、石油等行业。

液压接触器：通过液压系统控制触点动作，应用场景相对较少，主要用于一些特殊的工业控制系统中。
