EtherCAT运动控制器在UVW对位平台中的应用

ZMC406硬件介绍

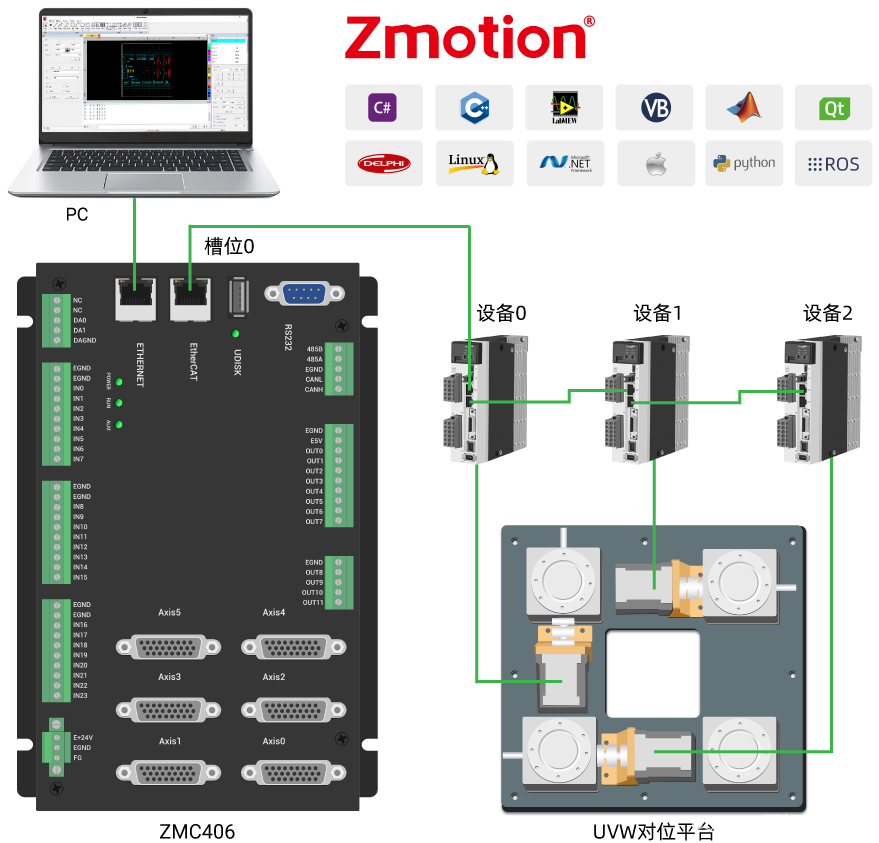

ZMC406是正运动推出的一款多轴高性能EtherCAT总线运动控制器，具有EtherCAT、EtherNET、RS232、CAN和U盘等通讯接口，ZMC系列运动控制器可应用于各种需要脱机或联机运行的场合。

ZMC406支持6轴运动控制，最多可扩展至32轴，支持直线插补、任意圆弧插补、空间圆弧、螺旋插补、电子凸轮、电子齿轮、同步跟随等功能。

ZMC406支持PLC、Basic、HMI组态三种编程方式。PC上位机API编程支持C#、C++、LabVIEW、Matlab、Qt、Linux、VB.Net、Python等接口。

ZMC406支持6轴运动控制，可采用脉冲轴（带编码器反馈）或EtherCAT总线轴，通用IO包含24路输入口和12路输出口，模拟量AD/DA各两路，EtherCAT最快125us的刷新周期。

此类运动控制器与PCI运动控制卡相比具有如下优点：

(1)不使用插槽，稳定性更好；

(2)可以选用MINI电脑或ARM工控电脑，降低整体成本；

(3)控制器直接做接线板使用，节省空间；

(4)控制器上可以并行运行程序，与PC只需要简单交互，降低PC软件的复杂性等优势。

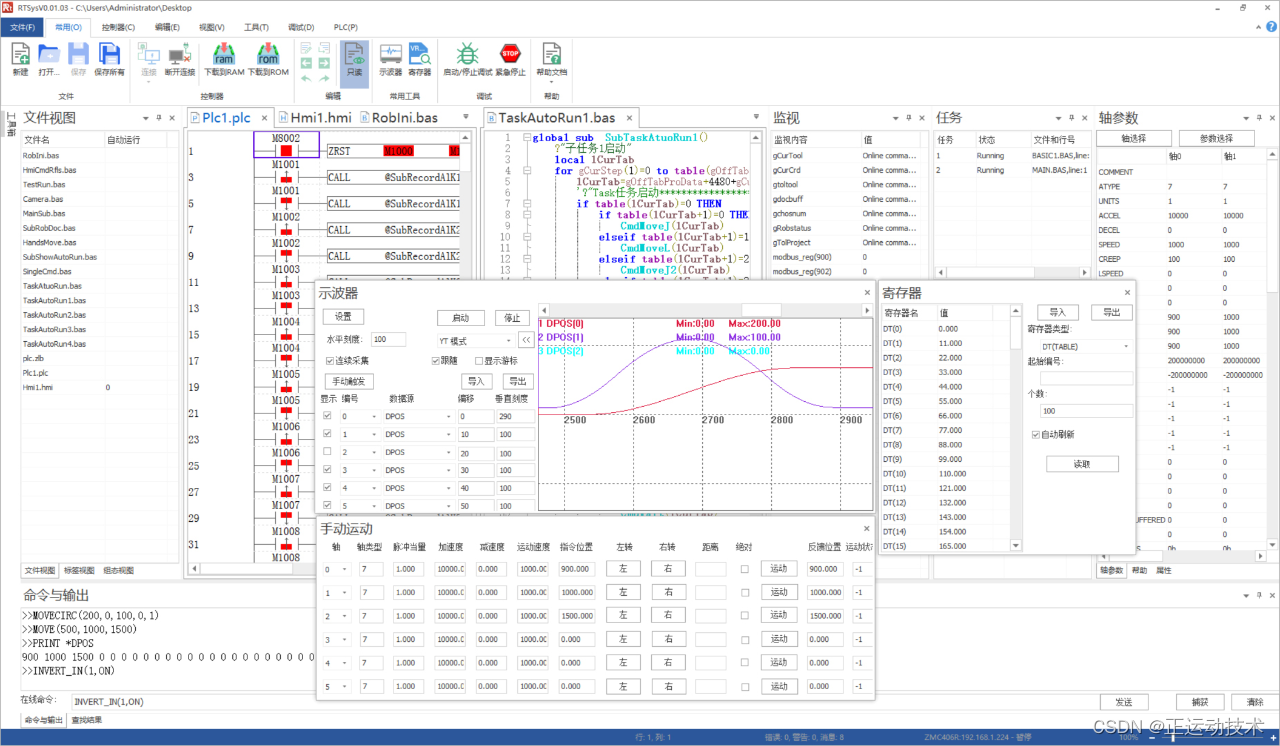

ZMC控制器通过RTSys开发环境来调试，RTSys是一个方便的编程、编译和调试环境。

RTSys可以通过串口、以太网、PCI和LOCAL与控制器建立连接。应用程序可以使用VC，VB，VS，C++Builder，C#等软件来开发。调试时可以把RTSys软件同时连接到控制器，程序运行时需要动态库zmotion.dll。

ZMC4系列控制器支持PPR，PRP结构的3轴UVW平台，关节轴U+关节轴V+关节轴W。采用脱机的方式将编辑好的程序下载到控制器上（也可以用PC监视或者实时发送指令操作)，可利用触摸屏示教的方式编辑想要运动的轨迹。

▶▶▶ UVW对位平台介绍

1、UVW平台

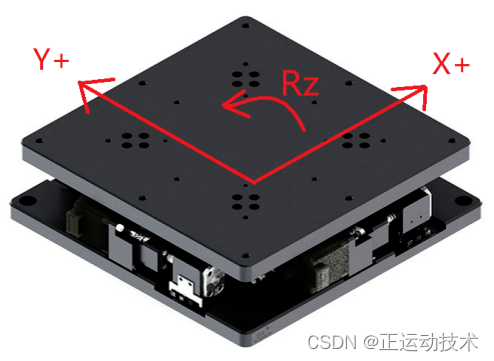

UVW平台，也被称为XXY平台或XYR对位平台，是一种高精度移动平台，专为高精度对位设备而设计。

该平台属于三轴并联运动机构，通过控制三个线性移动轴的并联运动，可以实现以平面上任意一点为中心进行旋转运动以及沿任意方向平移。这种设计使得UVW平台在工业自动化中成为一个核心技术，特别适用于需要高精度对位功能的应用场景。

2、UVW平台的应用场景与优势

UVW平台与视觉CCD纠偏系统对接在一起，可以迅速完成高精度的纠偏工作，其重复定位精度一般可达±1μm。与以前的xyθ平台相比，UVW平台在控制精度和灵活性方面都有显著的优势。

UVW平台的控制精度高于xyθ平台，并且它可以在平面上的任意一点为中心进行旋转运动，而xyθ平台的旋转中心则必须固定在平台上某处并随平台一同运动。

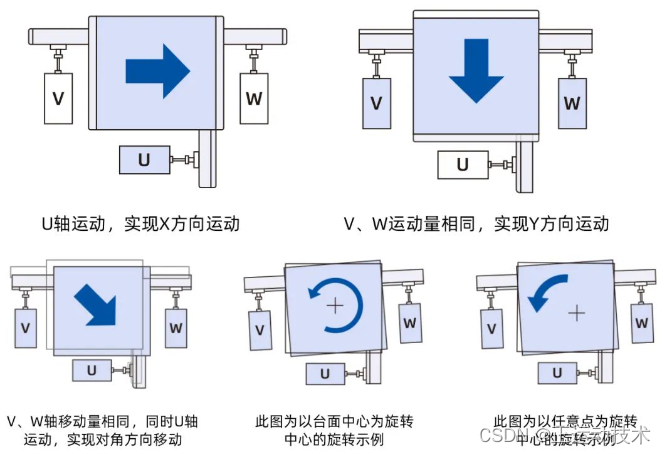

此外，UVW平台需要一个绝对坐标系作为参考系，而xyθ平台则使用随平台动的坐标系作为参考系。UVW平台⼯作模式如下图：

UVW平台主要应用于曝光机、丝印机、贴合机等PCB及半导体等行业。在这些应用中，UVW平台通过配合机器视觉系统，实现高精度对位功能，从而提高生产效率和产品质量。

总的来说，UVW平台以其高精度、高灵活性和广泛的应用领域，成为现代工业自动化中不可或缺的一部分。

3、PPR结构和PRP结构的UVW平台区别

UVW平台的PPR和PRP结构区别主要体现在其构型和应用特点上。

首先，从构型上来看，PPR和PRP结构代表了UVW平台的不同设计方式。这两种结构都是UVW平台的常见形式，但它们在具体的机械布局、运动轴的配置以及关节连接方式等方面可能存在差异。这种差异使得PPR和PRP结构在刚度、稳定性以及精度等方面可能表现出不同的性能。

其次，从应用特点上来看，PPR结构的UVW平台可能更注重于结构的稳定性和精度，适用于对精度要求较高且需要稳定运动的场景。而PRP结构的UVW平台可能在一些特定的应用场景中具有优势，比如在一些需要更高灵活性或更复杂运动模式的场合。

▶▶▶ 正运动UVW机械手模型

正运动技术UVW平台运动控制算法于UVW有三种常见模型：FRAME33、FRAME34、FRAME37。

分别对应两种机械结构（PRP、PPR）跟两个坐标系方向（XYY、XXY），可以实现单轴直线运动、两轴线性插补、两轴圆弧插补、空间圆弧等复杂运动。

一、FRAME33-UVW对位平台(PRP结构-XYY或XXY)

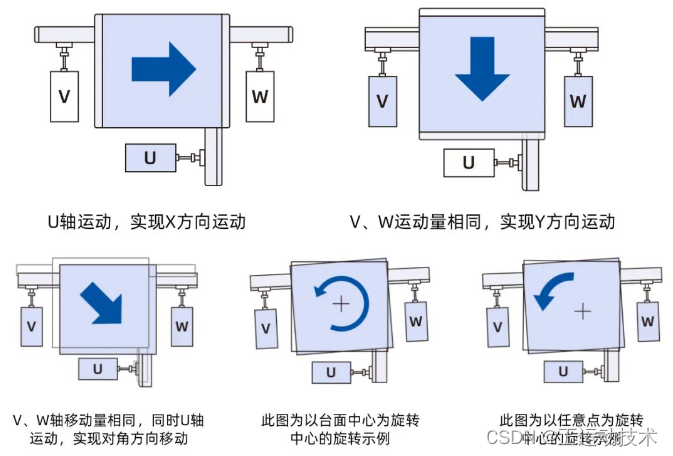

原理：通过安装于同一平面的三个驱动轴的运动，实现定位要求（以下图示均以平台回零后的初始位置为基准）。

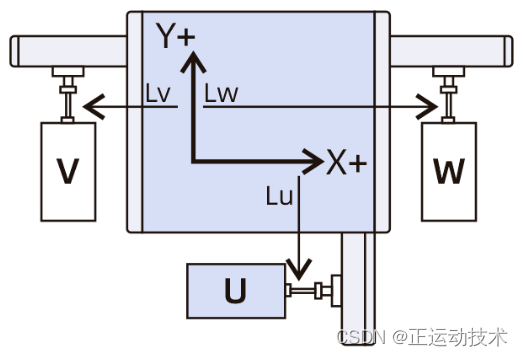

A、电机方向及角度范围

虚拟的XY满足右手法则，角度正向与虚拟XY满足右手法则，实际电机轴方向无要求，根据实际情况填写结构参数即可。

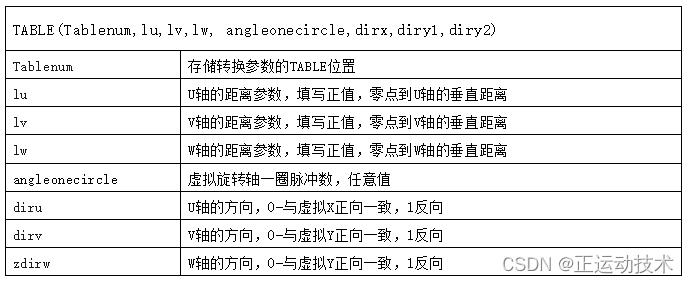

B、TABLE寄存器依次存入机械手结构参数

建立机械手连接时，需要将机械结构参数按照如下次序依次填写到TABLE数组中。FRAME33模型机械结构参数说明如下。

从TableNum编号开始依次机械手结构参数U轴的距离参数，V轴的距离参数，W轴的距离参数，虚拟旋转轴一圈脉冲数，U轴的方向，V轴的方向
