stc8h8k64u（TCON,SCON,IE,IP寄存器）笔记

在51单片机中INT0都为P3.2

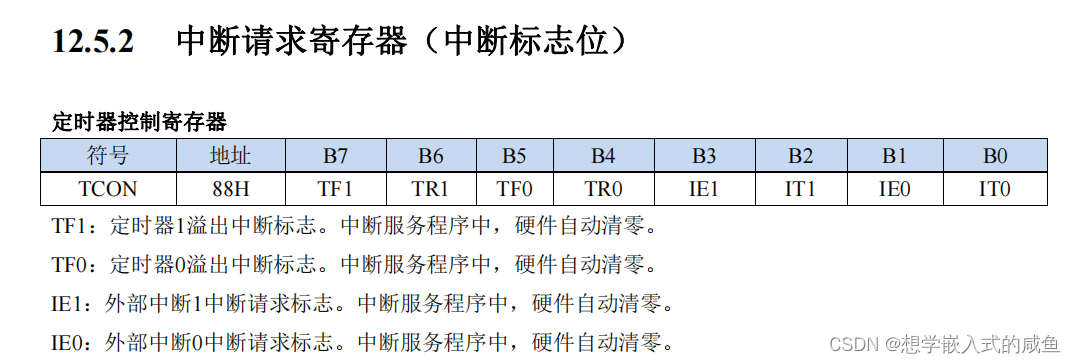

TCON寄存器

IE0：为外部中断INT0的请求标志位。当INT0引脚上出现中断请求信号（低电平或脉冲下降沿）时，硬件自动将IE0置“1”，产生中断请求标志。完成之后，自动清零。

IT0：外部中断INT0触发方式控制位。由软件来置“1”或清“0”，以控制外部中断INT0的触发方式。当IT0=1 时，外部中断INT0为下降沿触发。即外部中断INT0出现下降沿时，触发IE0，使其为“1”；当IT0=0时，外部中断INT0为双边沿触发。

IT1使用功能与IT0相似，对应外部中断INT0。

IE1使用功能与IE1相似，对应外部中断INT1。

TI/RI：串行口中断申请标志位=0：没有串行口中断申请；=1：有串行口中断申请。

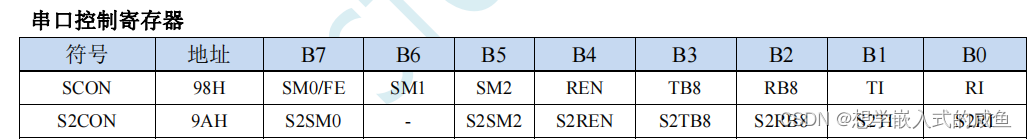

SCON寄存器

SM2——多机控制通信
REN——允许串口接收位
TB8——发送的第9位数据
RB8——介绍的第9位数据

TI——发送中断位
RI——接收中断标志位

TI/RI = 0 :没有串行口中断申请

TI/RI = 1 :有串行口中断申请

由硬件自动置位（置1），必须由用户在中断服务程序中用软件清0。

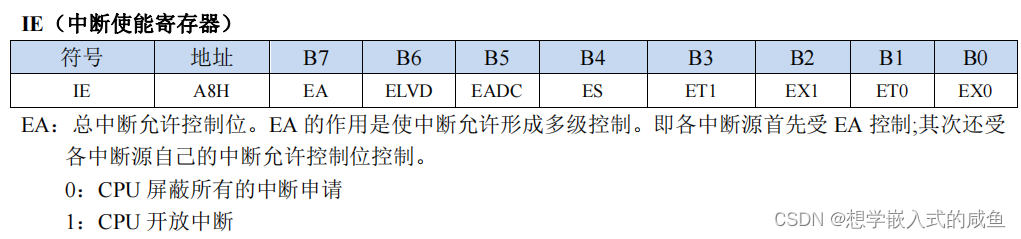

IE寄存器

1中断允许   0中断禁止

EA 总开关

ES 串行中断允许

EX0 --> INT0

ET0 --> TIMER0

EX1 --> INT1

ET1 --> TIMER1

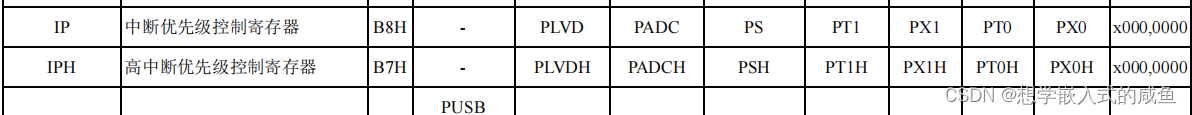

IP寄存器

1优先级高  0优先级低

PX0 --> INT0

PT0 --> TIMER0

PX1 --> INT1

PT1 --> TIMER1

如果全部置1，则按照中断编号响应。

IPH与IP的功能使用上相似。

两个结合使用配置中断优先级：

     IP       IPH

      1           1              最高

       0          1             较高

       1          0             较低

        0         0             最低
