MIPS32-单周期数据通路设计

最新推荐文章于 2024-12-12 13:02:50 发布
最新推荐文章于 2024-12-12 13:02:50 发布
阅读量1.6k 收藏 10
点赞数 2
分类专栏： 计组 文章标签： 硬件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_57544905/article/details/121329655
版权

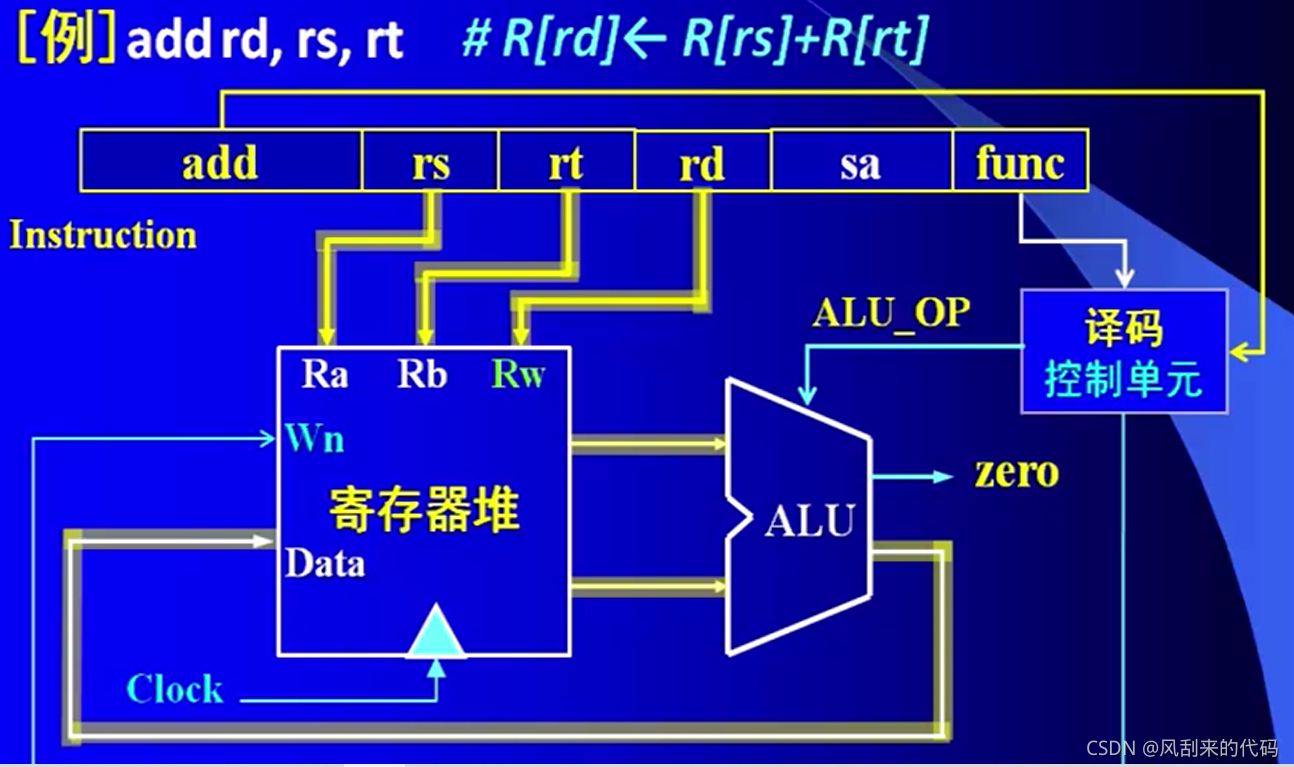

1、R型运算指令

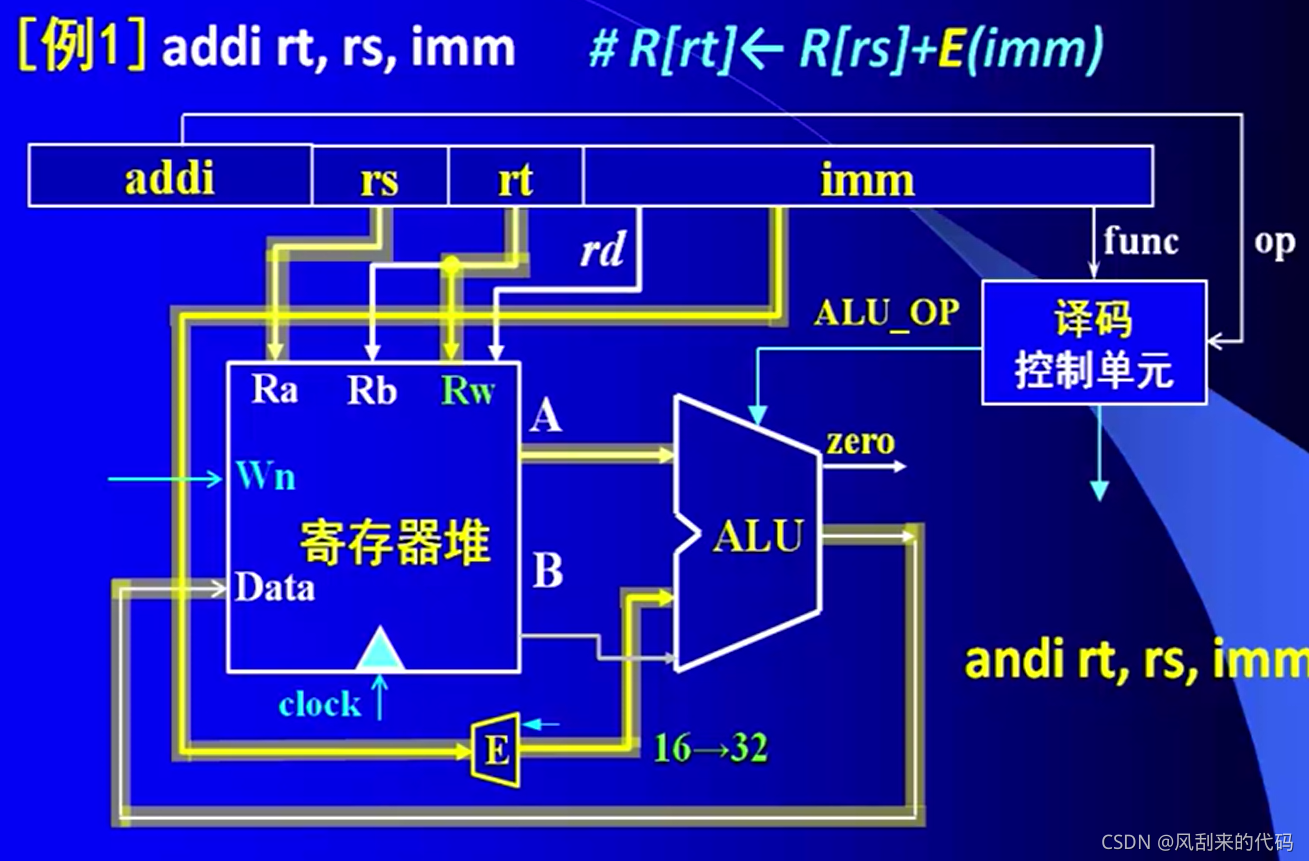

 2、在其上基础上增加I型运算取指令

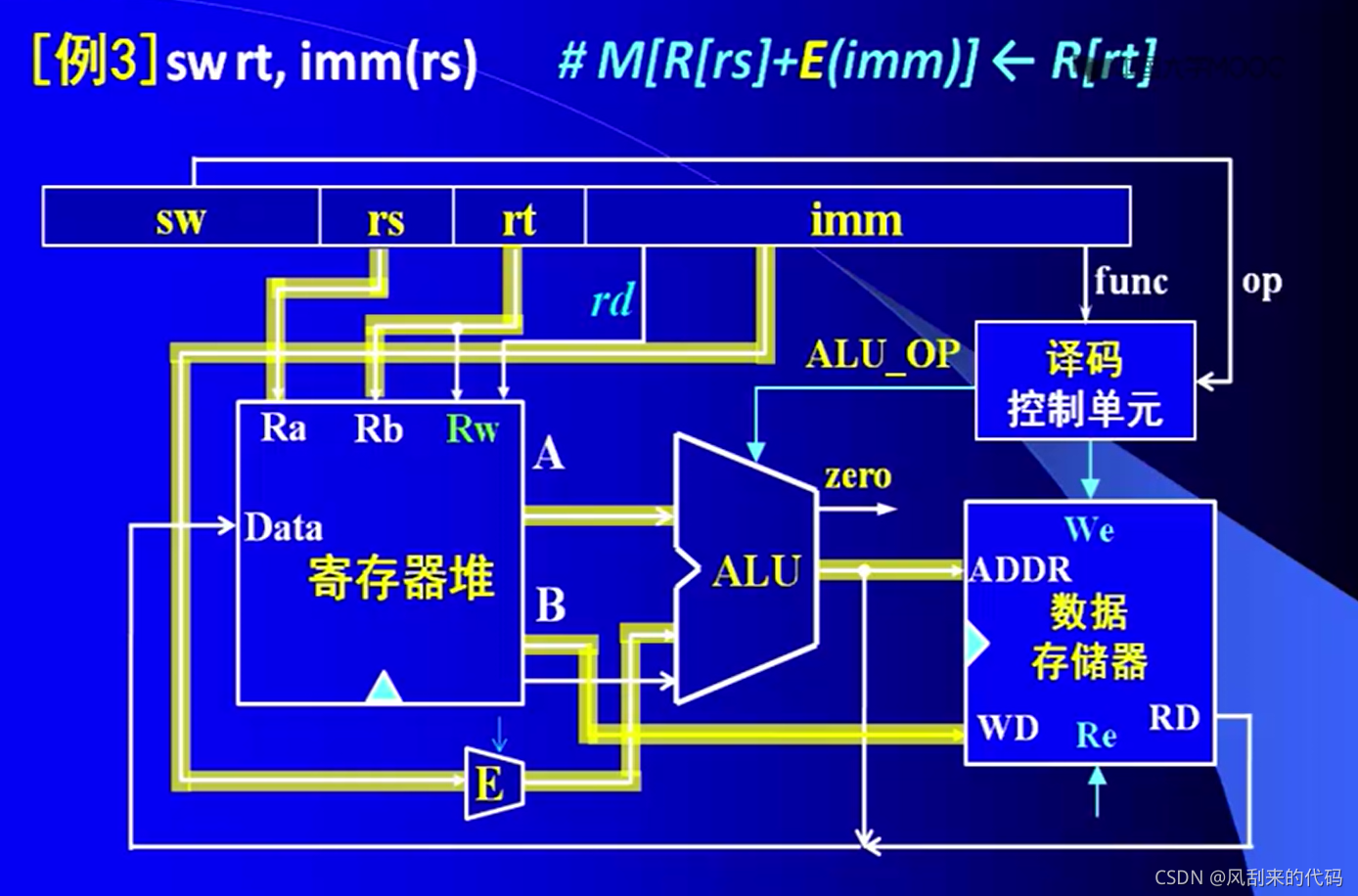

 3、在其上增加I型运算存指令：这里需要一个数据存储器部件

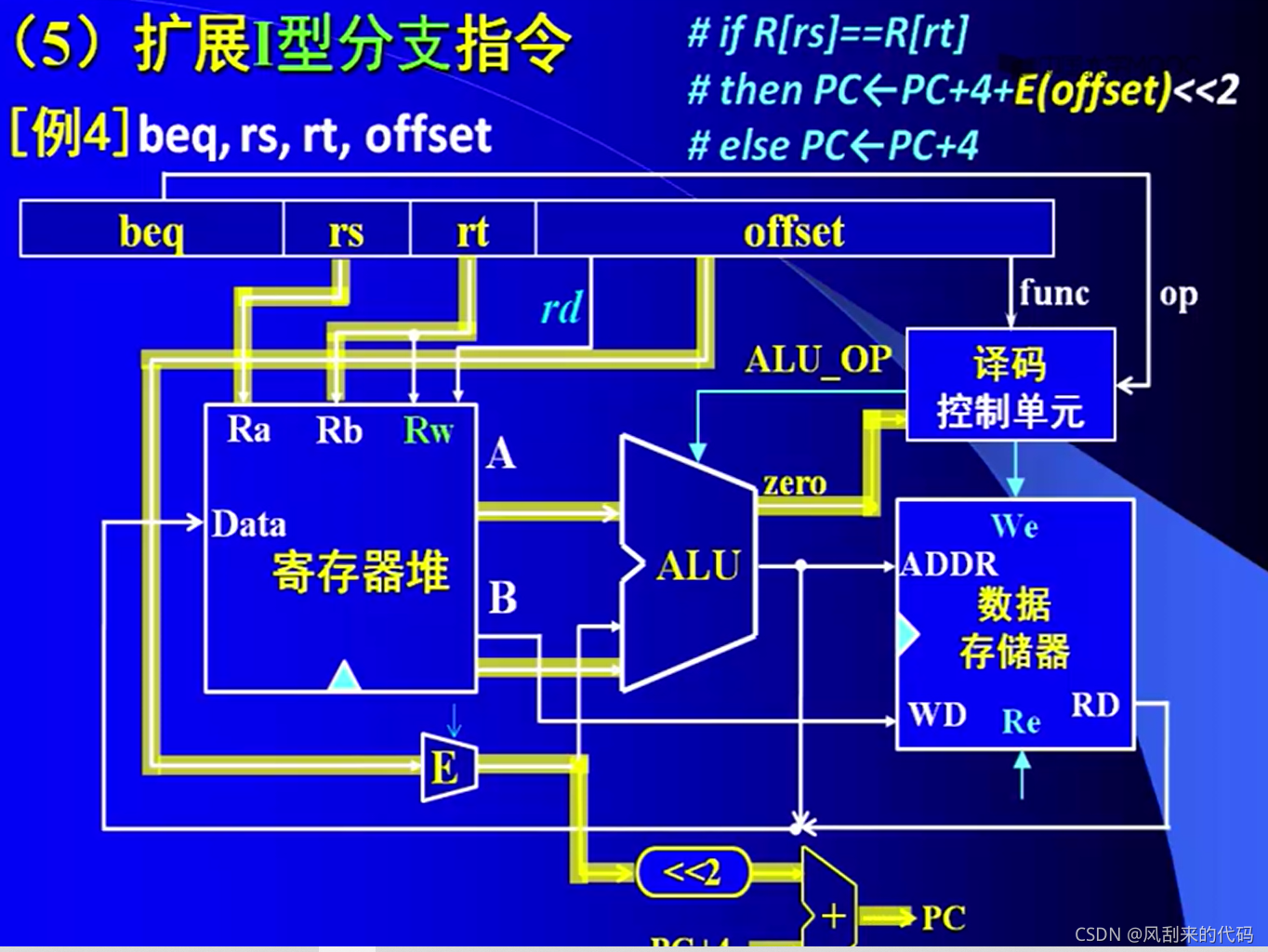

 4、在添加I型分支运算if(rs == rt) PC<- PC + 4 + E(offset) << 2   else PC<- PC + 4;

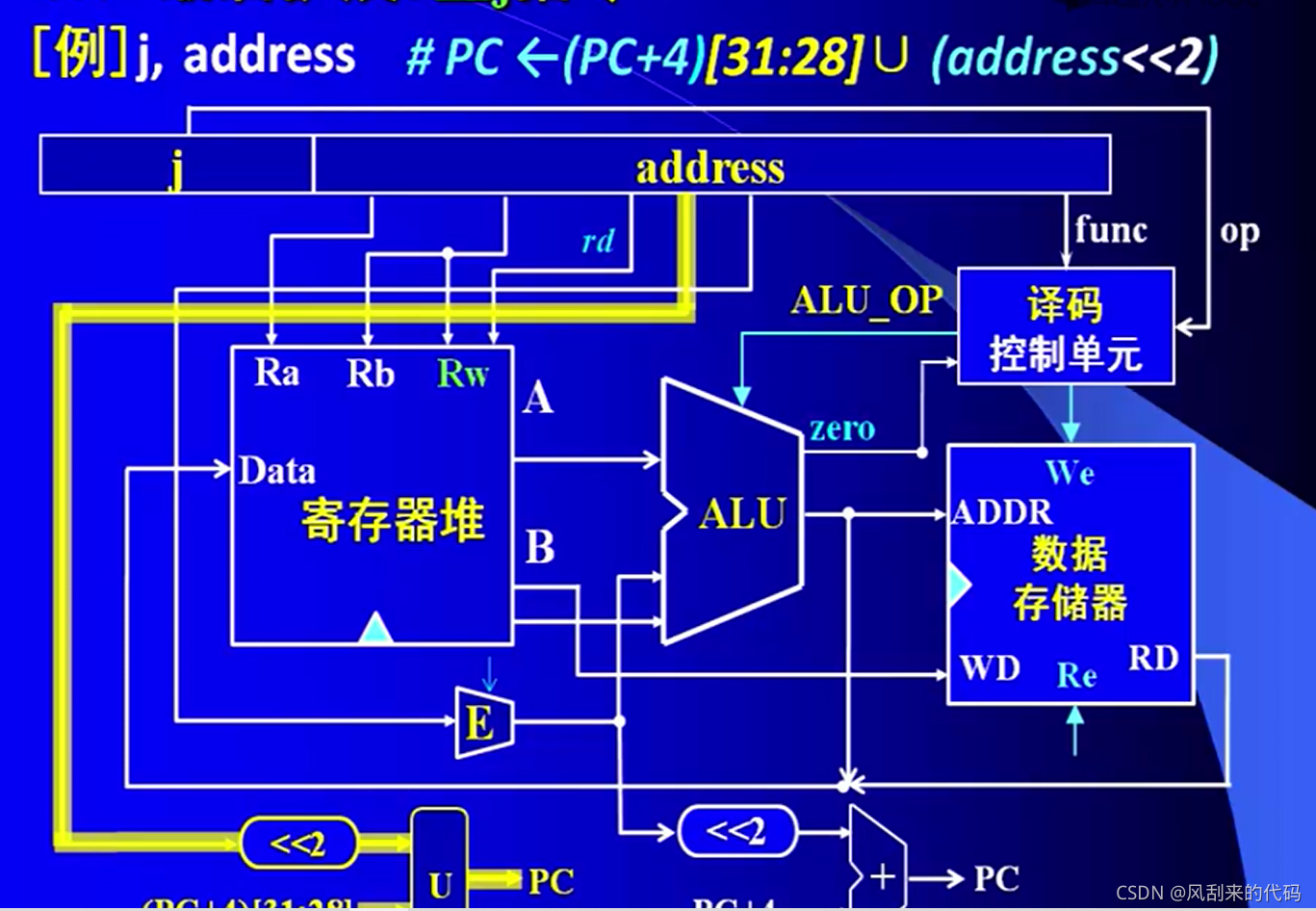

 5、在增加J型跳转指令



单周期MIPS架构
taoxing
04-19 3147
一.指令的数据通路 （1）单周期时钟通路就是指所有指令均在一个时钟周期内完成也就是CPI=1 （2）所以它的性能取决于运行最慢的周期 下面来介绍一些常用MIPS指令的数据通路构建 （1）取指令数据通路 Men[PC++] -> IR 通过PC的地址调用指令存储器获得指令字，并且将PC+4（MIPS加4个字节）,在时钟以后写入PC对PC进行更新。 （2）R型指令数据通路 【1】以add（运算)为例 步骤： （1）PC中存放地址，访问指令寄存器得到32位MIPS指令字。 （2）将32MIPS
