三相LCL并网逆变器—数学模型

        以两级式三相光伏并网逆变器系统为例，将重点介绍LCL并网逆变器的数学模型。拓扑结构如下图



        图中的PV是光伏模块，可以看成是直流电源，L、S、VD2这些器件构成了Boost电路，结合MPPT，实现光伏模块的最大功率输出，由于本文主要对LCL你逆变器进行建模，可将前面的电路等效为直流电压，C1为直流侧稳压电容，电压大小为Udc。这种假设不会对后续建模过程产生影响，读者大可放心。

        数学模型的建立需要一定的假设，这次也不例外，电网电压一直处于平衡状态，忽略一些寄生参数，忽略电力电子器件的功率损耗。在平衡电网的基础上，会使得Uno’和Uno相等。

        假设Sa、Sb、Sc为相应桥臂的开关函数，如下所示。Sk=1表示上桥臂导通,下桥臂关断  (k=a,b,c)

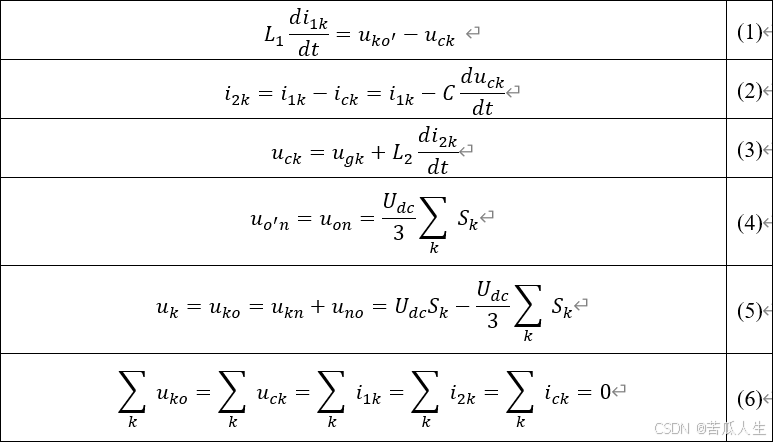

                根据拓扑图和基尔霍夫定律，可以得到以下公式
