覆铜板蚀刻电路步骤（针对单层板）

第一步：输出待打印pdf文件。顶层输出时将打印层改为top_layer（底层则为bottom_layer），勾选孔，取消镜像，如图1-1。在页面设置选项中将缩放模式改为scale print 大小为1（即等比输出），颜色设置改为单色,如图1-2。

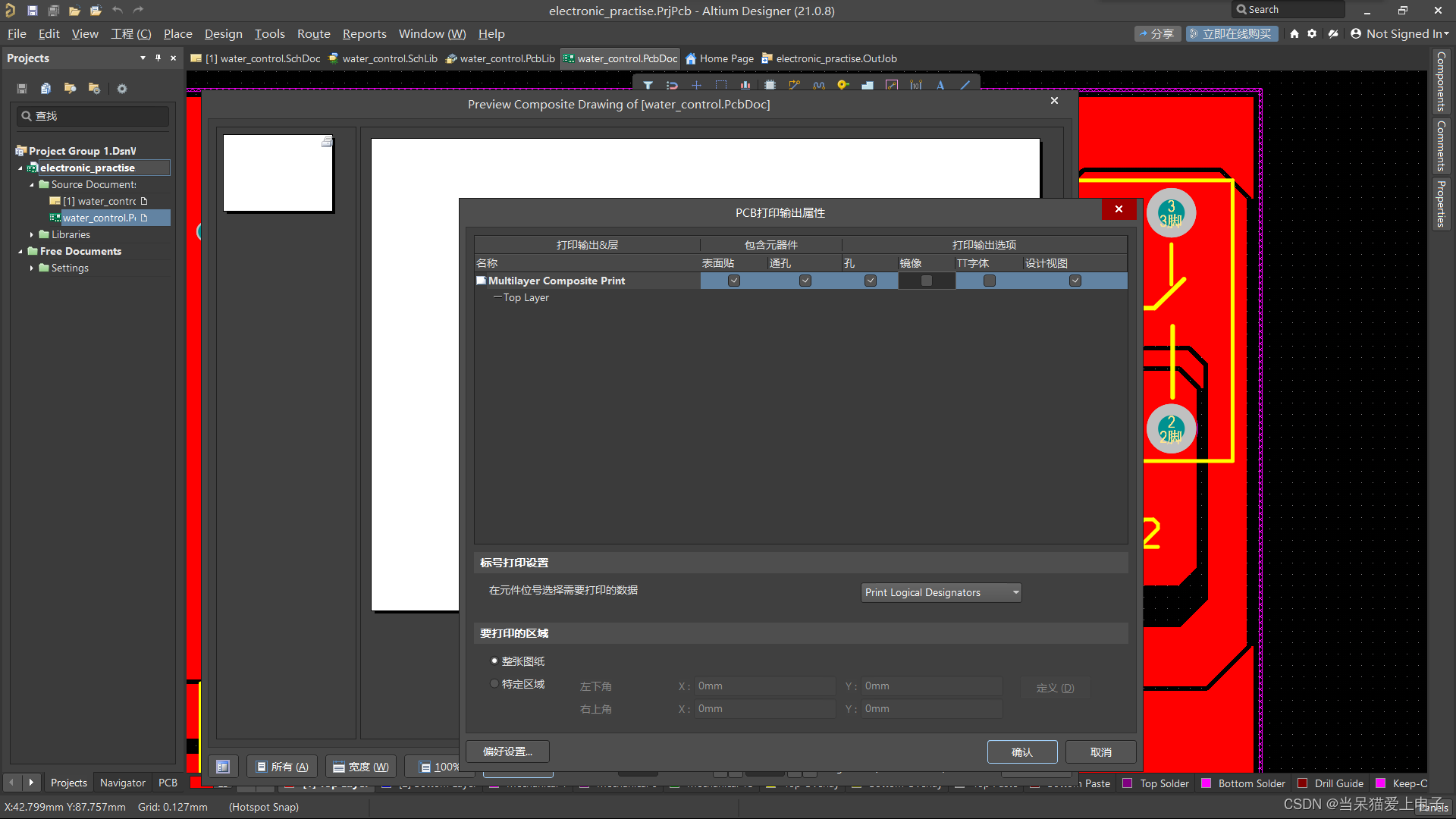

图1-1

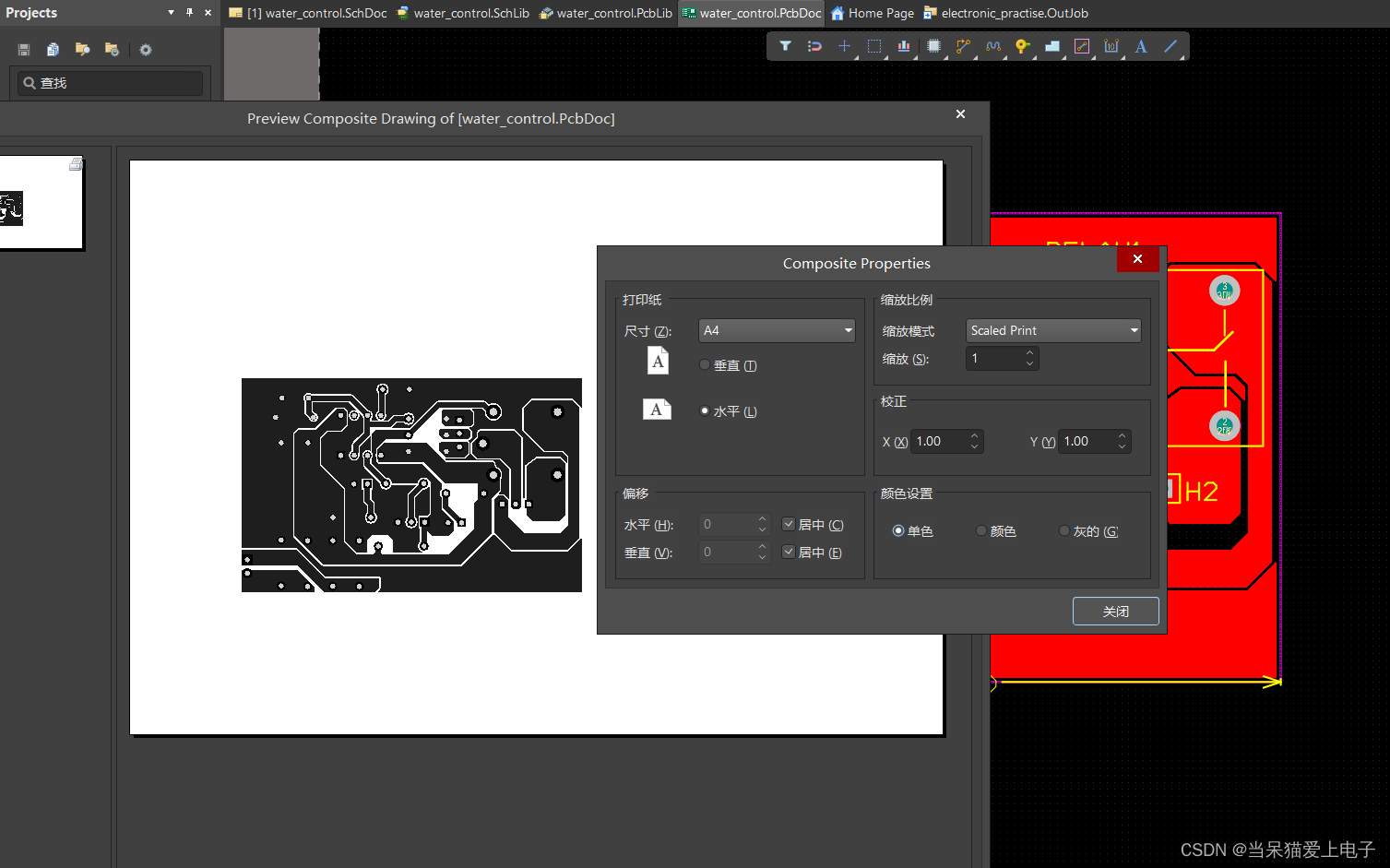

 图1-2

第二步：用A4纸将输出的图打印出来检查，若无错，则用油纸进行打印（注意保护油纸上的电路墨迹）。

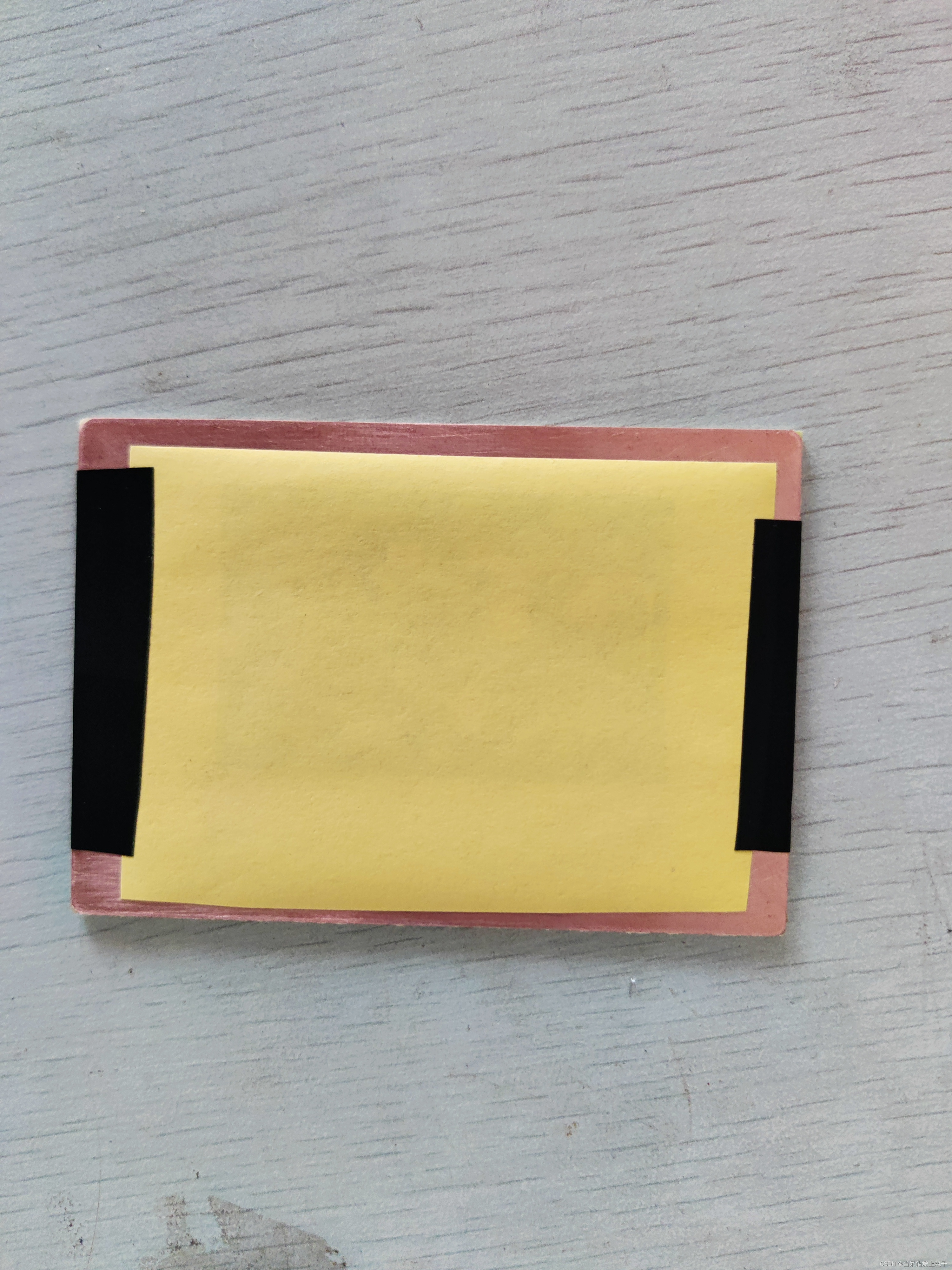

第三步：打磨铜片表面至无污渍，将油纸有墨迹的一面贴在上面（保证平整），用高温胶带粘好，如图1-2。

图1-2

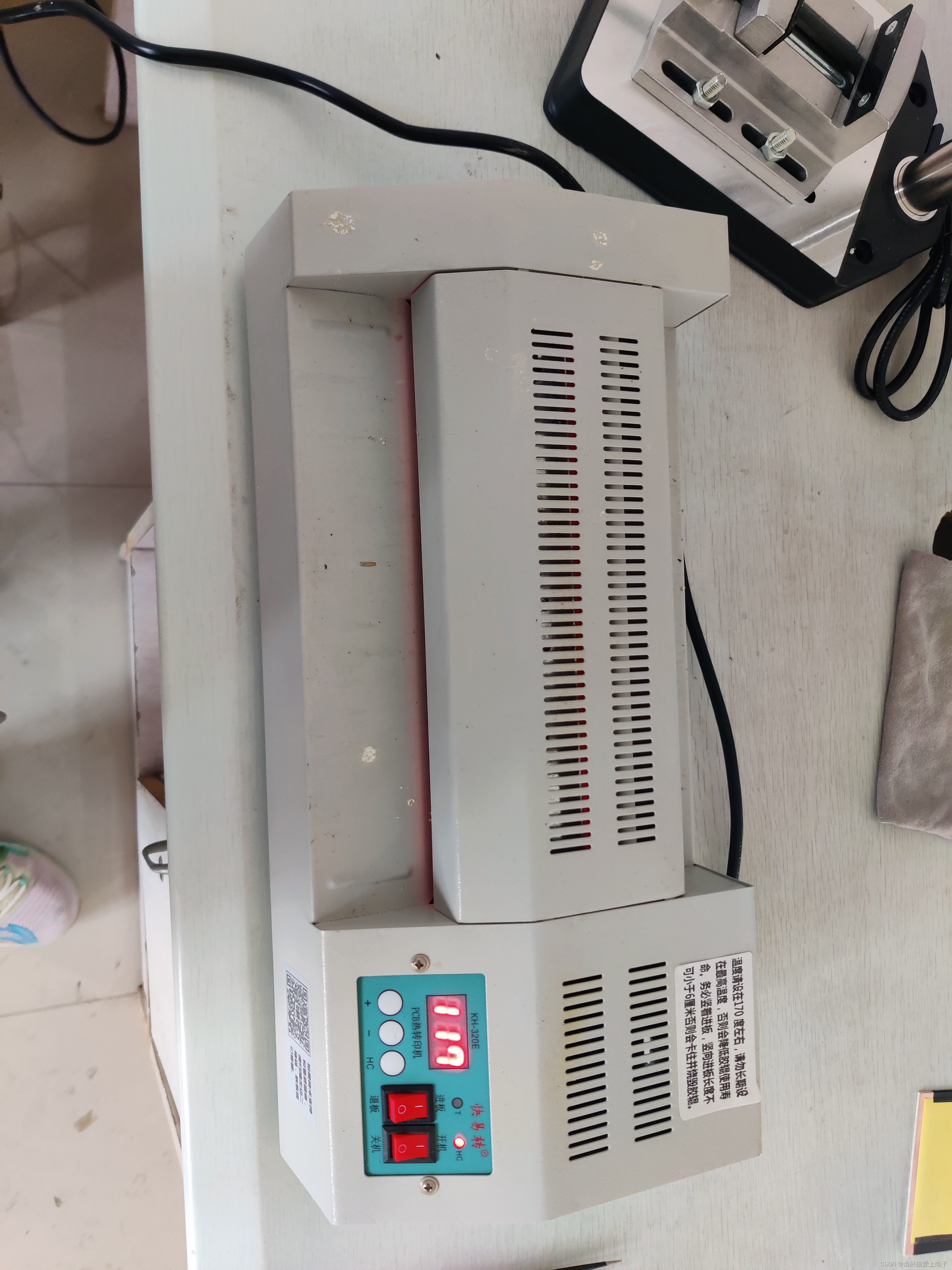

第四步：将转印机加热至160°，将板子推进去压三到四次（最好不要退板否则褶皱，注意用镊子夹取防烫）。

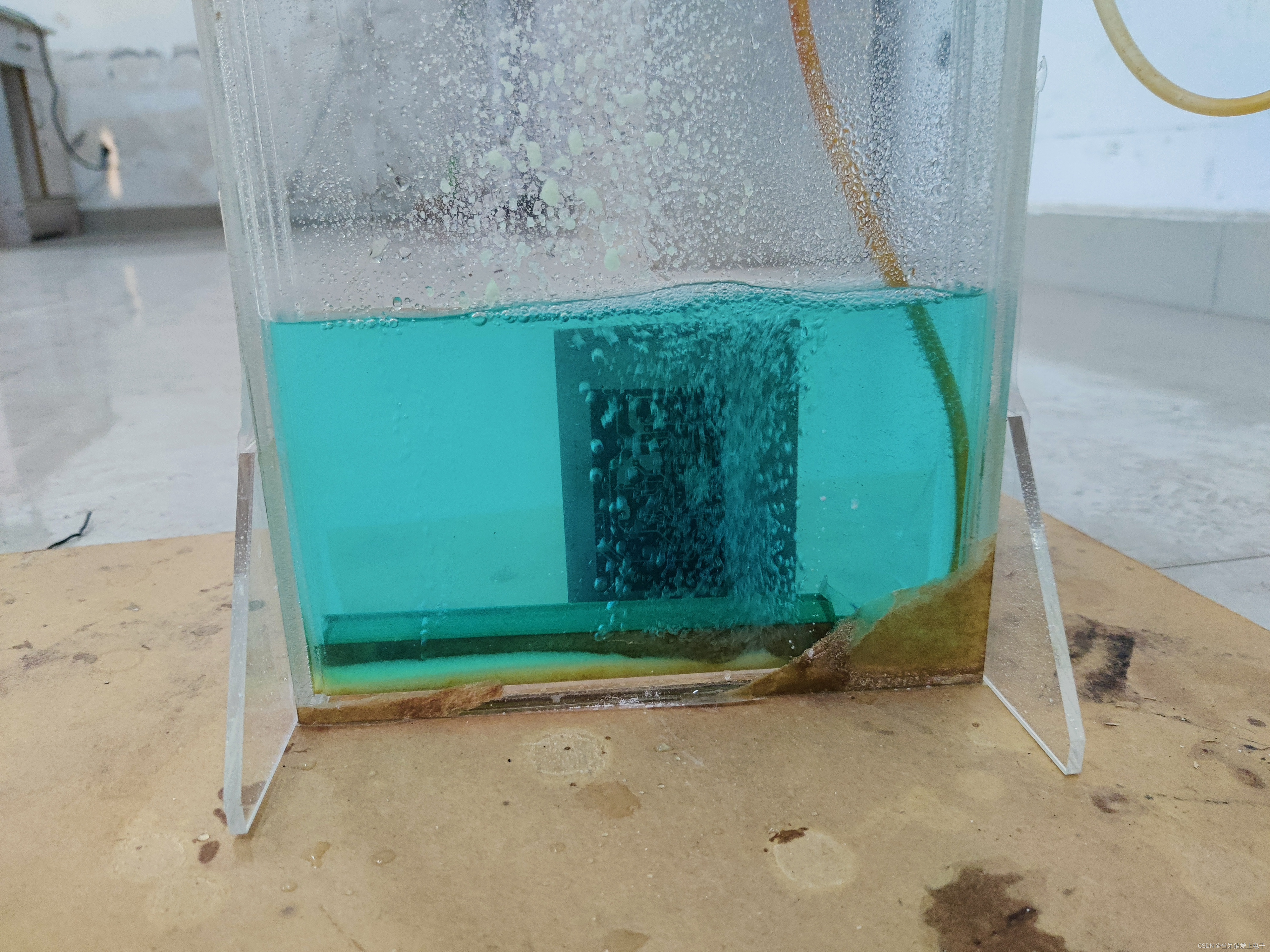

第五步：放进蚀刻机进行蚀刻，注意开泵。

第六步：用纸或棉沾洗碳粉药剂擦除蚀刻好的电路板上的碳粉层，得到完整电路。

第七步：测试是否短路。并焊接

注意：对于小孔能在pdf显示但是却实际打印不出来请参考如下链接中视频。同时，在第七步之前可以检查一下铜板上的电路没打印好的可以用油墨记号笔自己画。关于PCB孔位打印机打不出来的处理办法-CSDN直播d本文记录腐蚀电路板制板过程中PCB孔位打印不出来的解决办法，含输出文件全过程教程https://live.csdn.net/v/358277
