嵌入式工程师必学（76）：PCB layout布局设计

概述：

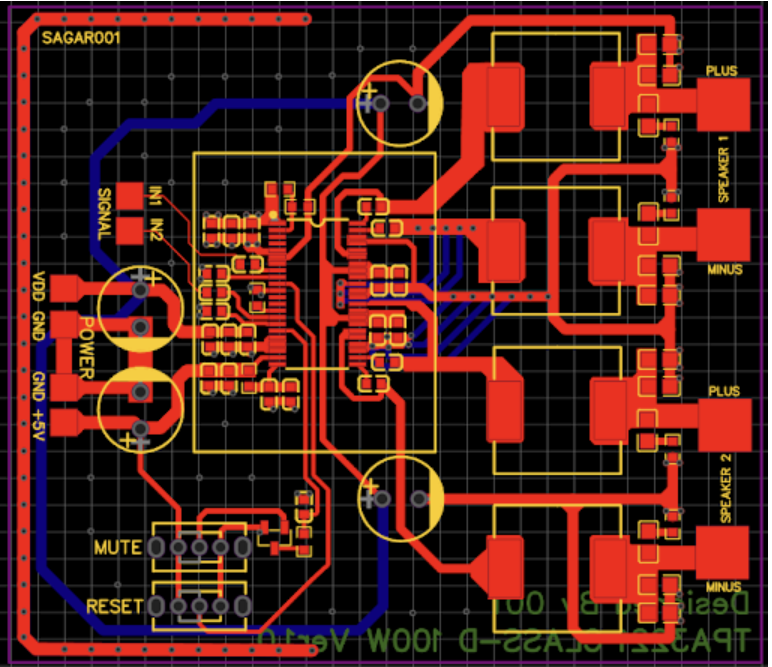

印刷电路板 （PCB） 布局设计是任何电子设备的基础，从简单的小工具到高度复杂的系统。PCB 布局设计是在电路板上布置电子元件和布线连接以创建功能性和高效电路的过程。目标是实现尽可能小的占用空间，同时保持信号完整性并确保热性能和电气性能。

任何工程电路板设计都包含很多内容，从基本的印刷电路到复杂的非刚性 PCB。任何新的电子设备都将从框图和/或一组电子原理图开始。完成并验证原理图后，可以按照以下步骤创建现代 PCB 设计和布局。精心设计的 PCB 可确保最佳性能、可靠性和可制造性。

PCB 布局设计中涉及的步骤：

第 1 步：原理图设计输入
第 2 步：定义 PCB 尺寸
第 3 步：将原理图与您的 PCB 板设计同步
第 4 步：设计 PCB 叠层
第 5 步：定义 PCB 板设计规则和 DFM 要求
第 6 步：元件放置
第 7 步：路由
第 8 步：添加标签和标识符
第 9 步：生成设计输出文件
