一文看懂PCB基础入门知识

PCB理论知识

PCB理论知识

PCB组成简介

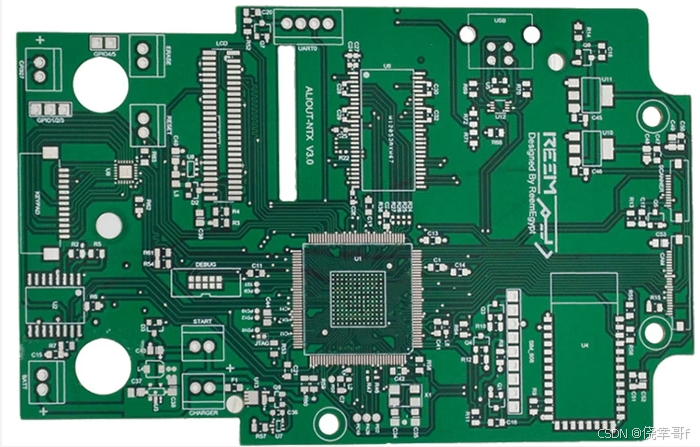

PCB板又叫印制电路板，是诸多电子元器件电气连接的载体，像纸张印刷一样，PCB也是印刷出来的，不过它采用的技术叫做电子印刷术
PCB板子主要由导线(铜皮)、过孔(二层板以上)、丝印、焊盘(焊接元器件)、定位孔(个性化要求，无电气性能)
PCBA(电路板+组装)：焊接有电子组件的电路板

在这里插入图片描述

PCB层叠结构

PCB的层叠结构，分别单层板、双层板、四层板、六层板等
如下是单层板结构，绿油(阻焊)将铜皮覆盖，底层无绿油

在这里插入图片描述

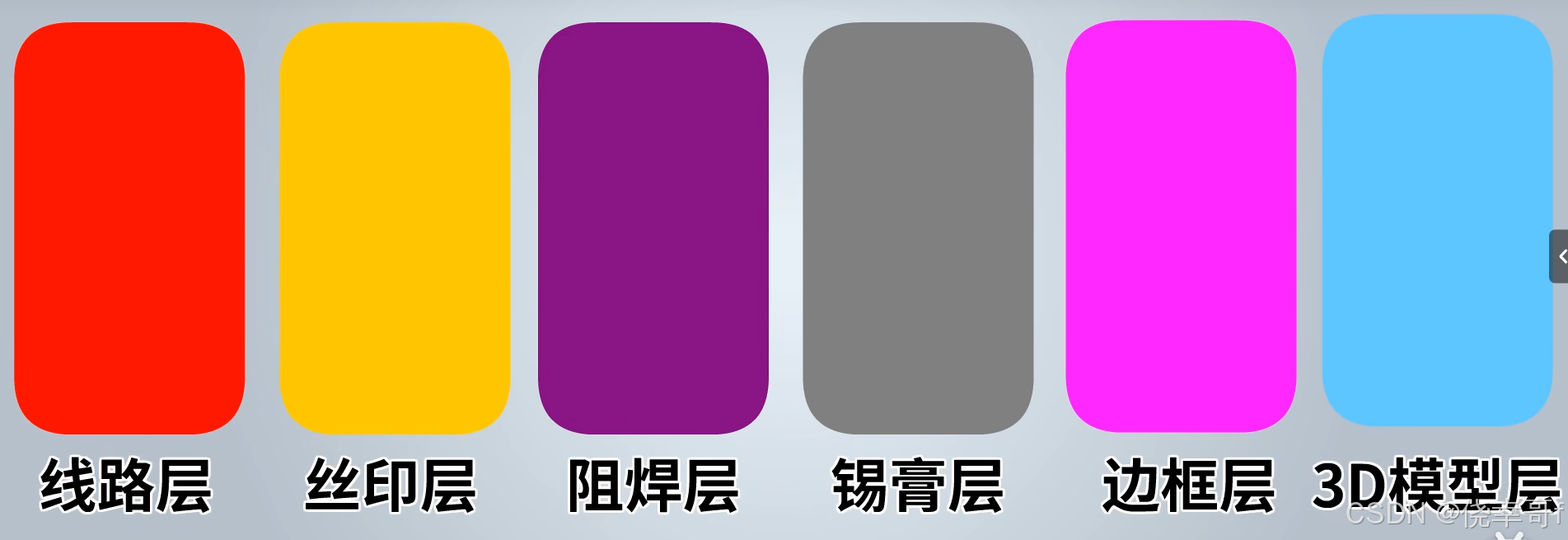

所以PCB板的常用层可以包括：线路层、丝印层、阻焊层、锡膏层、边框层和3D模型层等

在这里插入图片描述

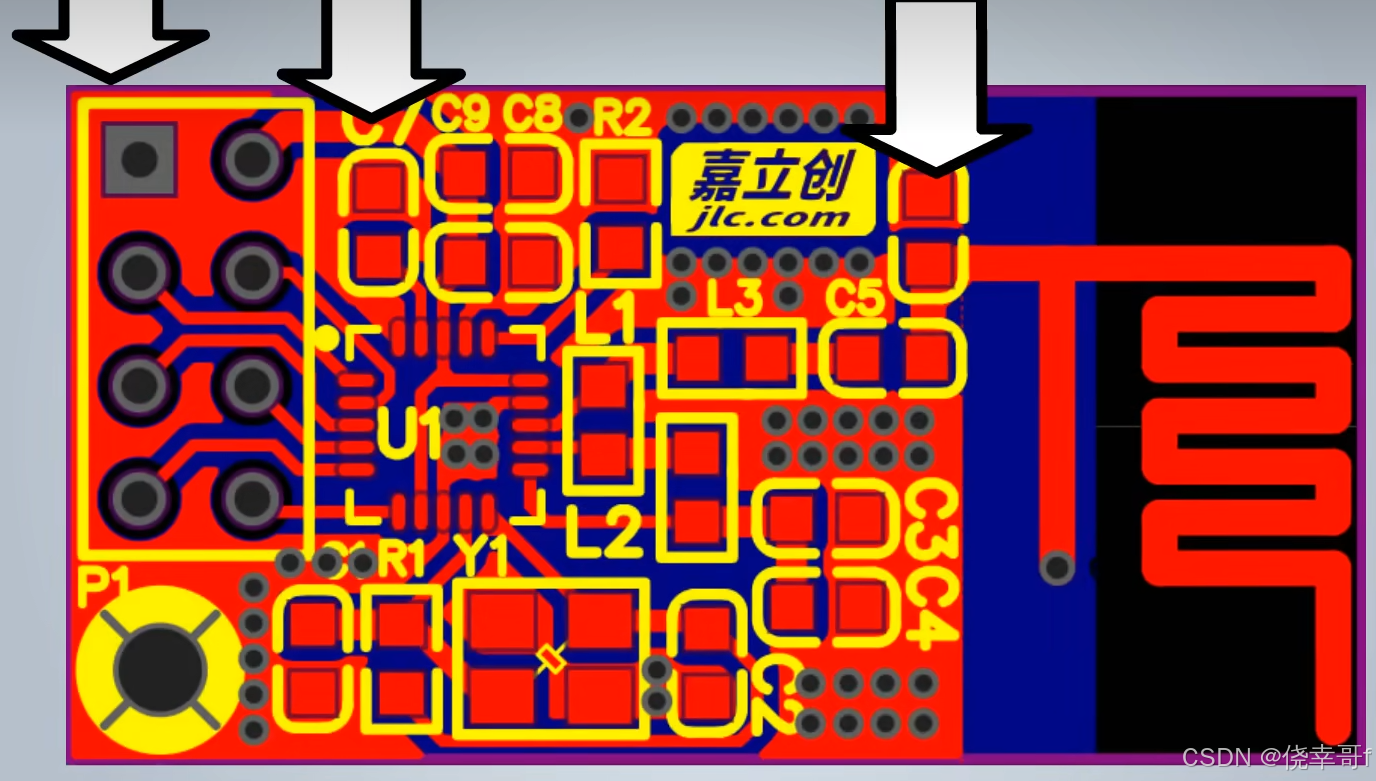

线路层：位于顶层、底层和多层板内层，用来绘制通过电流的铜箔，例如焊盘、导线、覆铜等

在这里插入图片描述

丝印层(Silkscreen)：又叫做文字层，一般用于标注元器件注释等

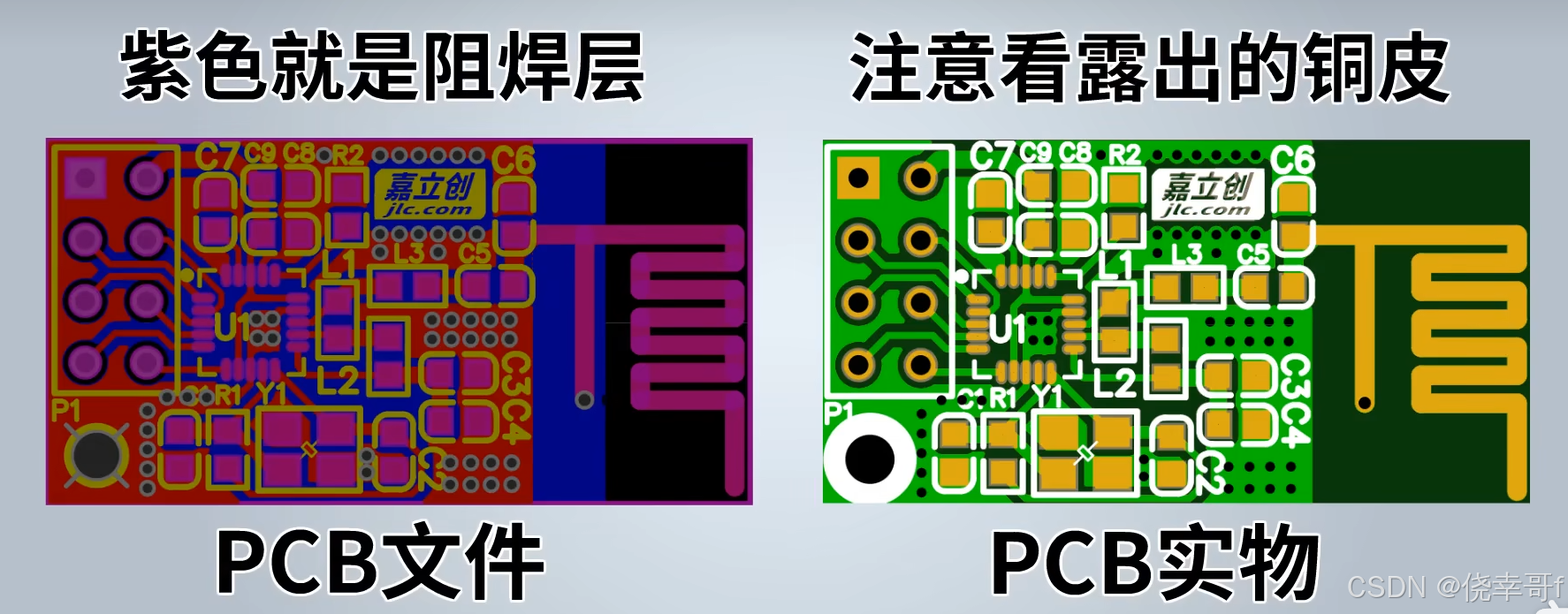

阻焊层(solder mask)：绿油，用于电路板上油，阻焊层的形状映射到板子上以后，露出铜皮，叫做开窗

在这里插入图片描述

锡膏层(paste mask)用于制作钢网，在PCB上所有贴片焊盘的地方开孔，方便给贴片焊盘上锡
边框层用于绘制电路板外形以及安装孔
3D模型层用于预览PCB设计效果

PCB组成元素

焊盘：所有的电子元器件都是通过焊盘来固定在PCB上，同时所有的导线都是起始于焊盘，结束于焊盘，电路板在工作时，导线的电流一定是从一个焊盘流入另一个焊盘

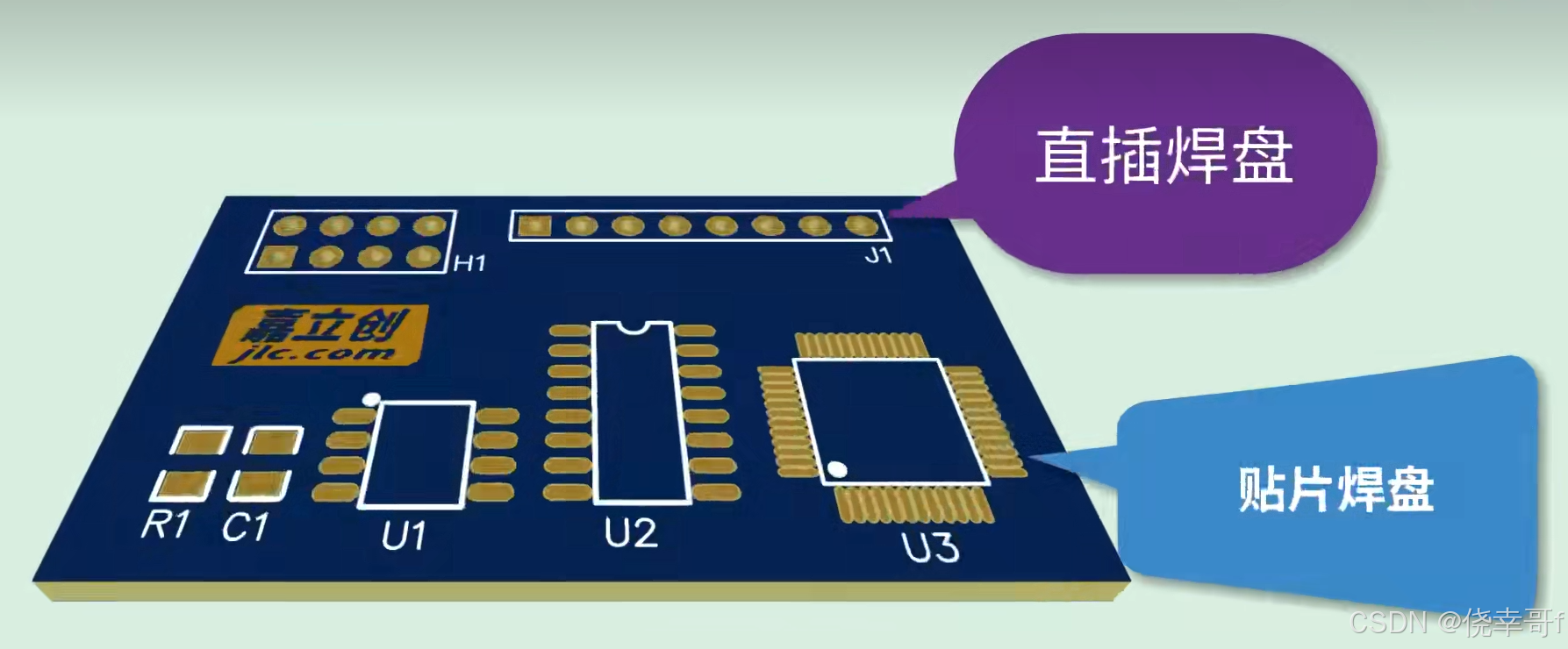

焊盘一般分为直插焊盘和贴片焊盘

在这里插入图片描述

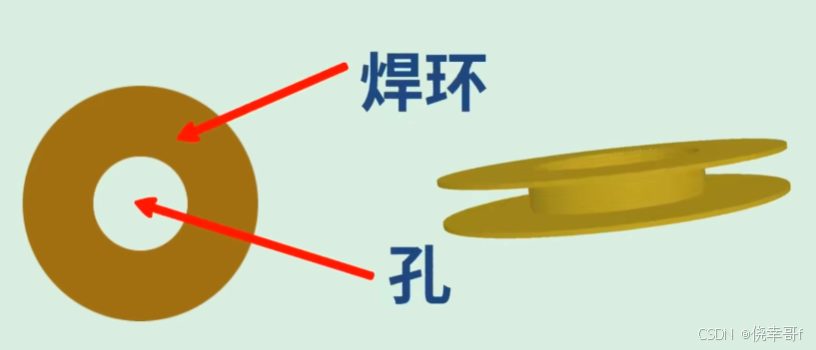

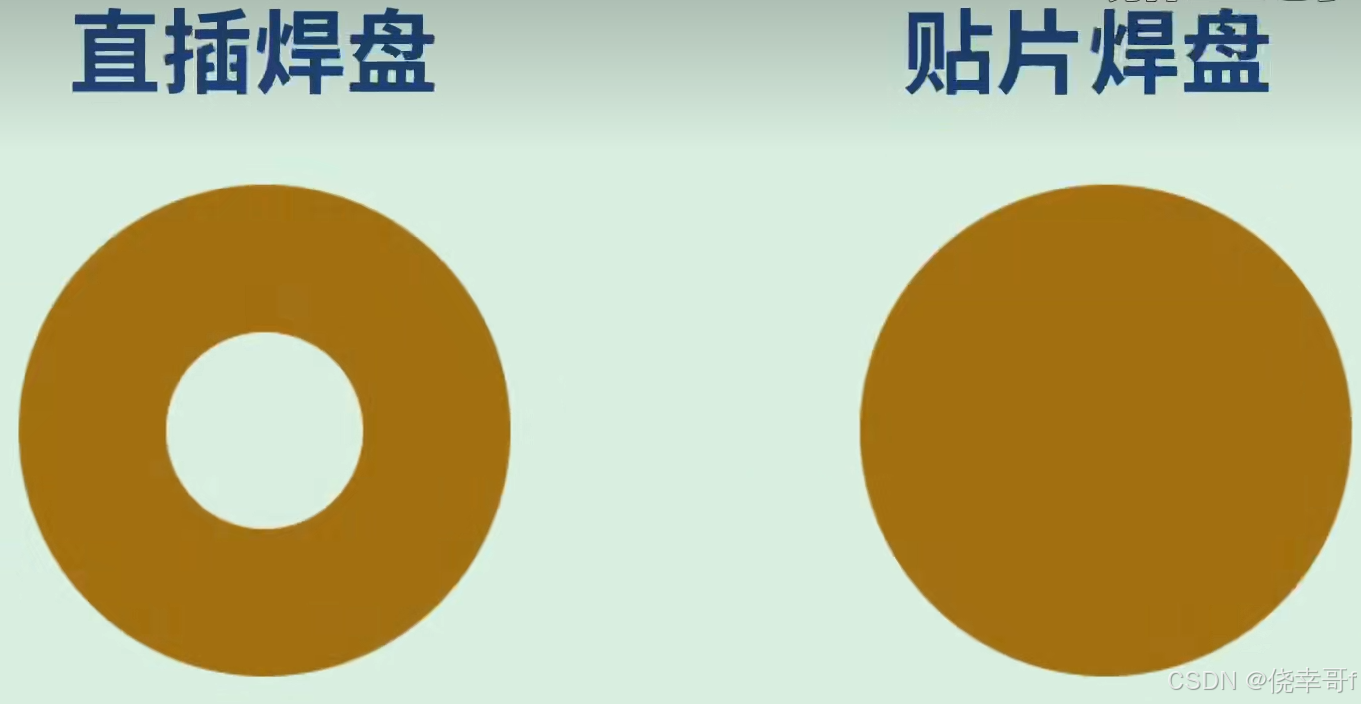

直插焊盘和贴片焊盘主要区别是一个有孔，一个没孔

在这里插入图片描述

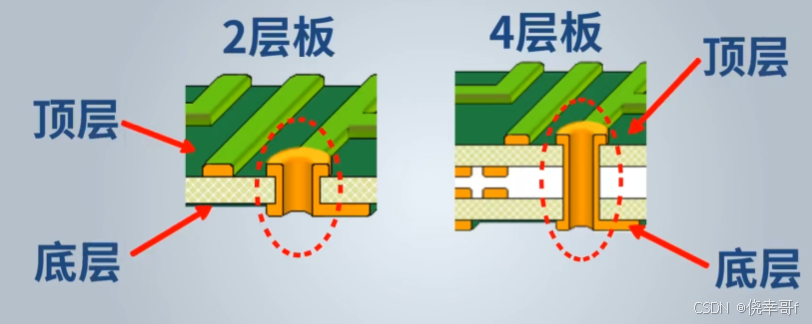

直插焊盘：由焊盘和孔组成，从电气上连接PCB的顶层和底层，所以一般是多层板使用

在这里插入图片描述

贴片焊盘：只位于顶层或底层

在这里插入图片描述

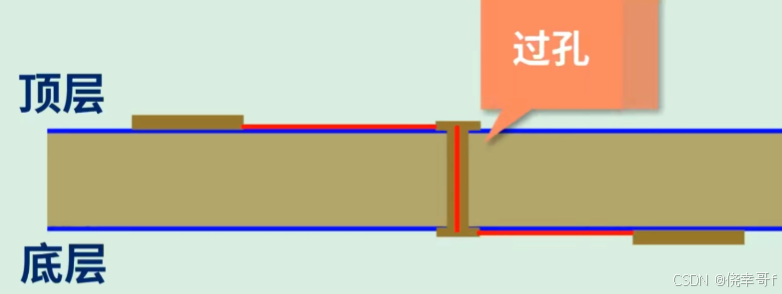

连接贴片焊盘的导线想要从顶层到底层需要通过过孔来实现

在这里插入图片描述

过孔：是双层PCB和多层PCB的重要组成部分，作用是连接两个层之间的导线，从而使得两个层之间有了电气连接关系

在这里插入图片描述

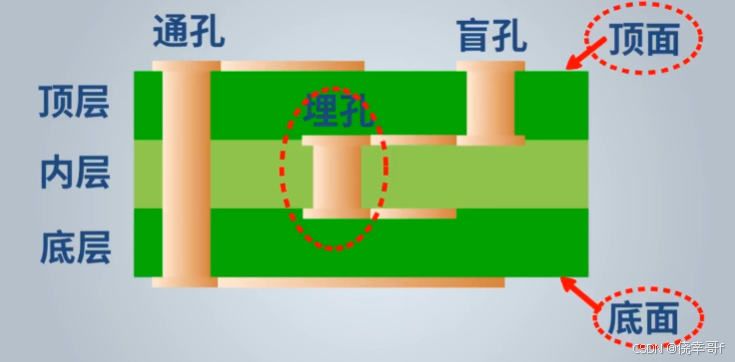

过孔分别有通孔、盲孔和埋孔三种

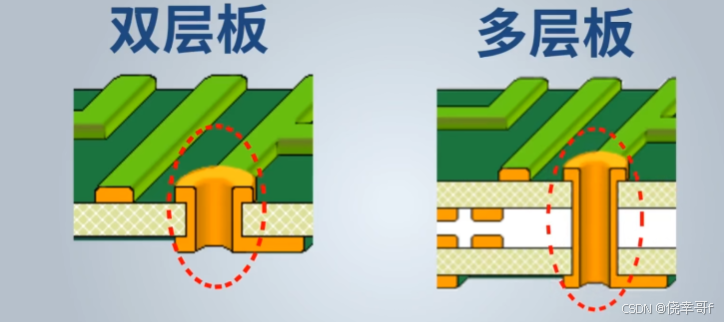

通孔会贯穿整个双层板或者多层板的所有层

在这里插入图片描述

盲孔和埋孔只会在多层PCB中设计
盲孔是连接顶层和内层的孔
埋孔是负责内层上下面电气连接的孔

在这里插入图片描述
