Fluent 卷弧翼弹箭静态气动仿真

本案例利用Fluent，对TTCP镜像对称模型（考虑无旋运动时,和标准模型的气动特性一致）气动性能问题进行了仿真计算。该案例仅对TTCP模型的稳态计算进行了简单演示，用于确定本案例网格划分、几何建立的准确性。

本案例来源由相关读者提供。

本文仅计算了马赫数为2.0的工况，计算结果与相关文献结果较为接近。

1 workbench 设置

1.1 选择流体流动（带有Fluent 网格划分功能的Fluent）

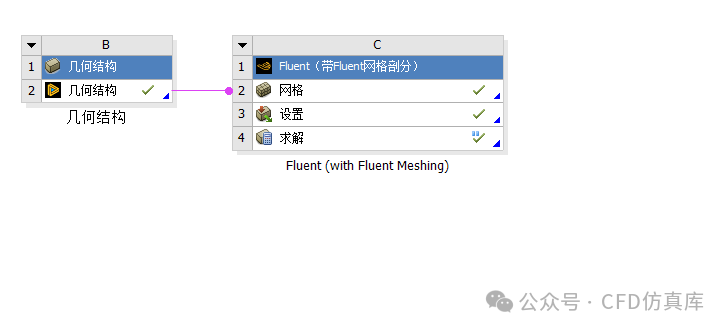

下图为本案例的workbench界面，实际可以直接采用带有Fluent 网格划分功能的Fluent。



2 SCDM 设置

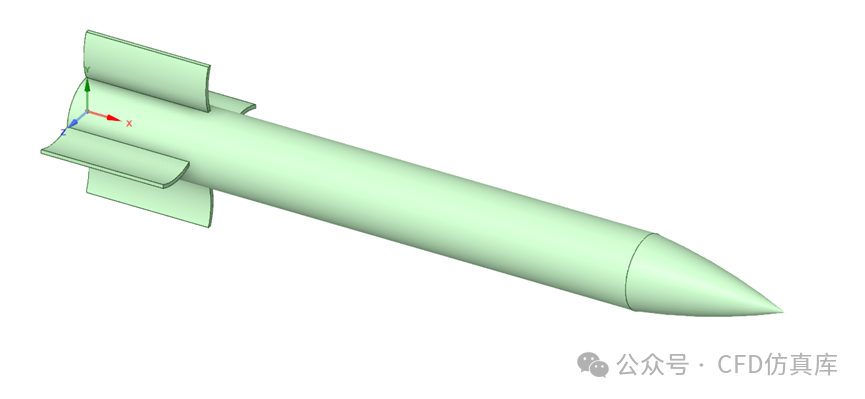

2.1 导入几何

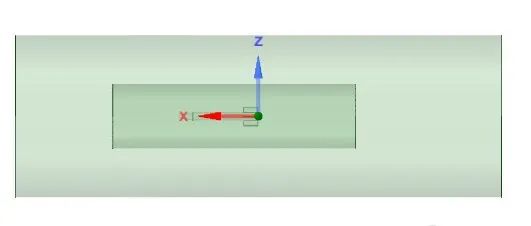

为了便于后续的旋转运动，此处选择将流体域分为内外两个部分。





3 FLUENT MESHING设置

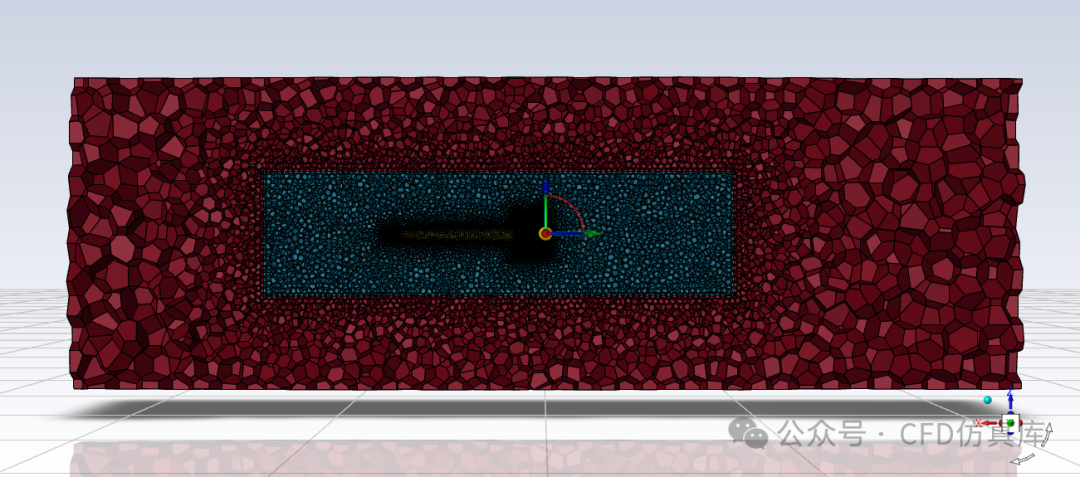

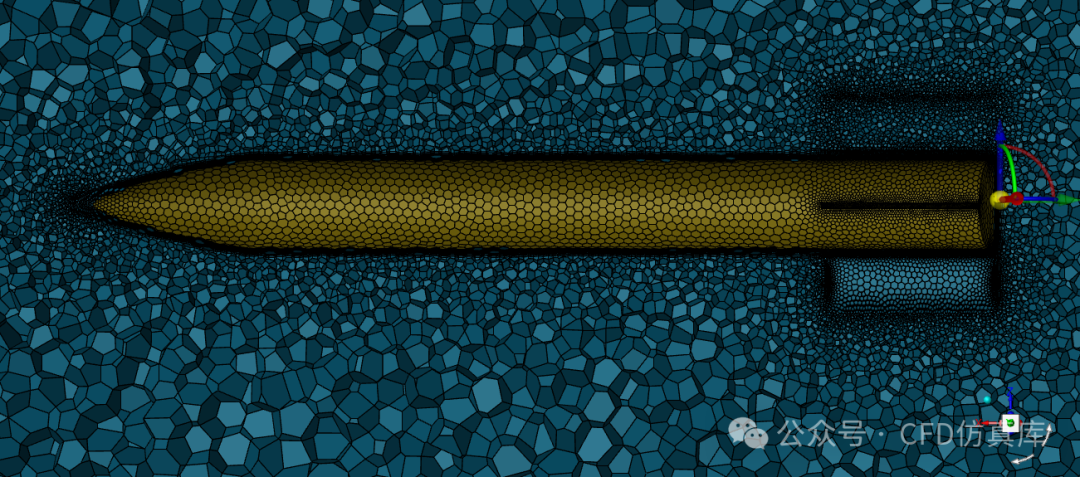

采用了Fluent meshing进行前处理，采用多面体的方法对体网格进行划分。





4 FLUENT 设置

4.1 General设置

由于是静态求解问题，此处设置为稳态计算模式。



4.2 材料定义

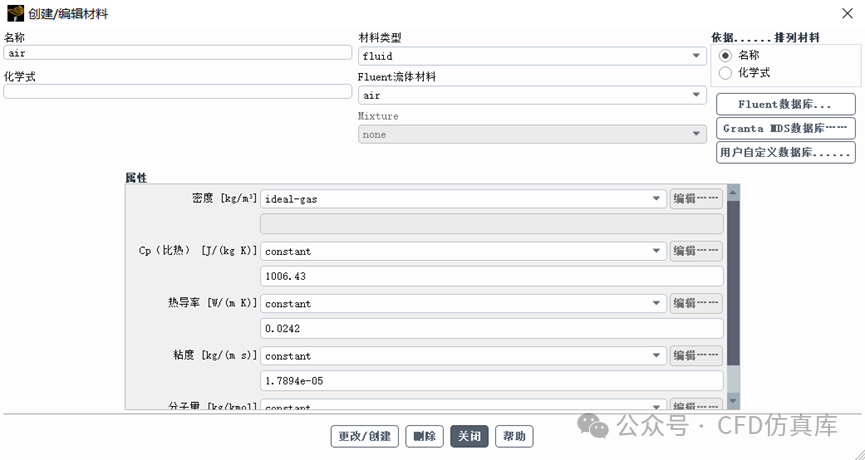

本案例中会使用压力远场边界，因此需要重新设置空气材料，设置为理想气体。



4.3 模型设置

采用k-w SST 湍流模型。

4.4 边界条件设置

将火箭炮设置为壁面。

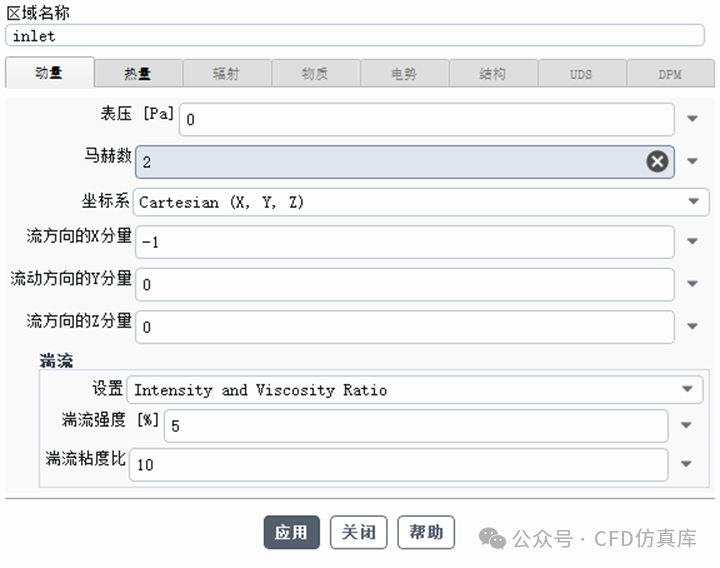

将其他壁面设置为压力远场边界。







4.5 计算设置

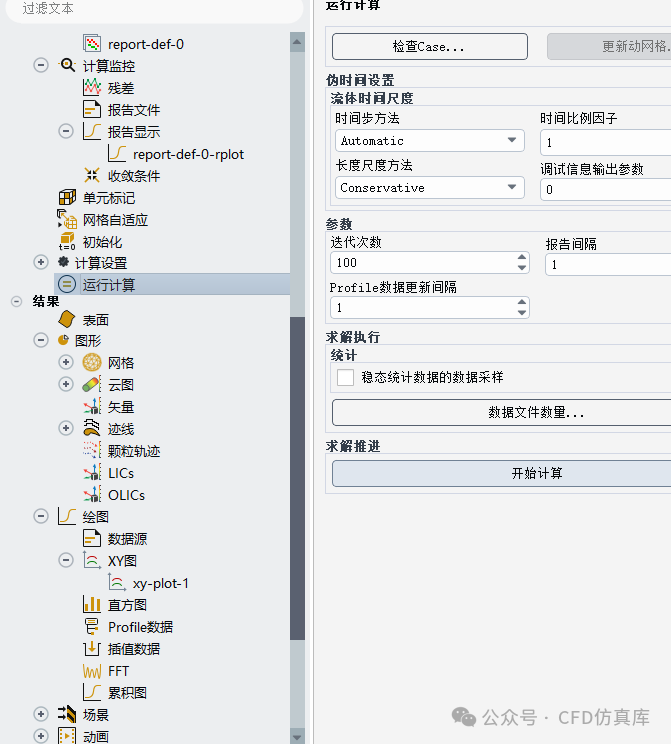

进行初始化，初步计算100步。

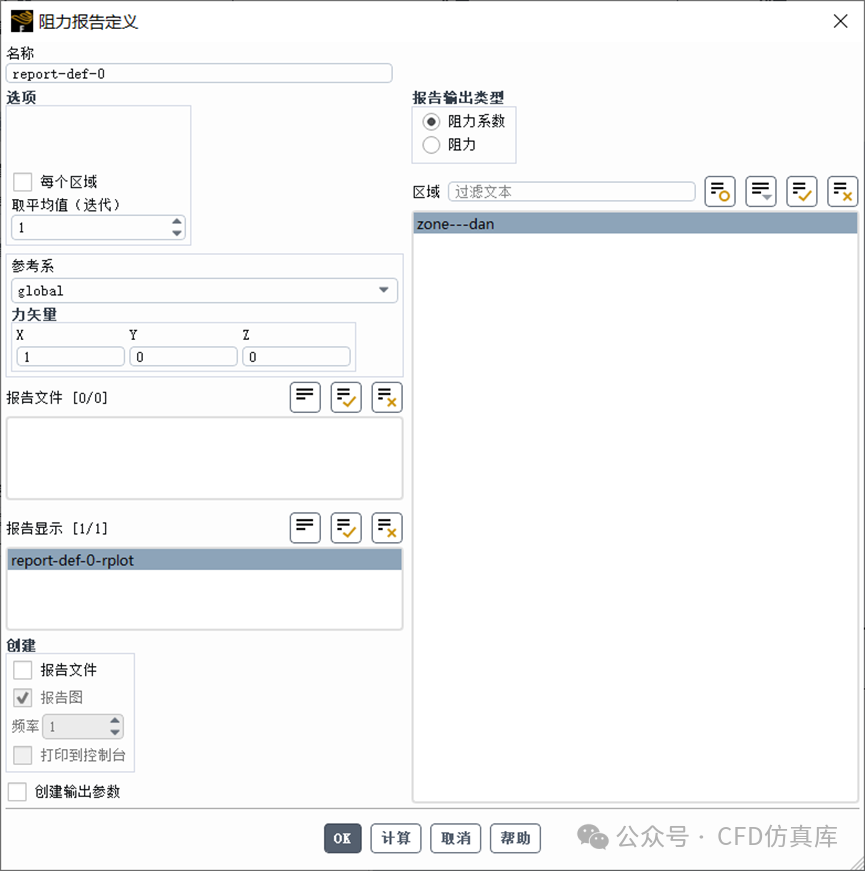

开启阻力监测，对火箭炮的气动性能展开监测。

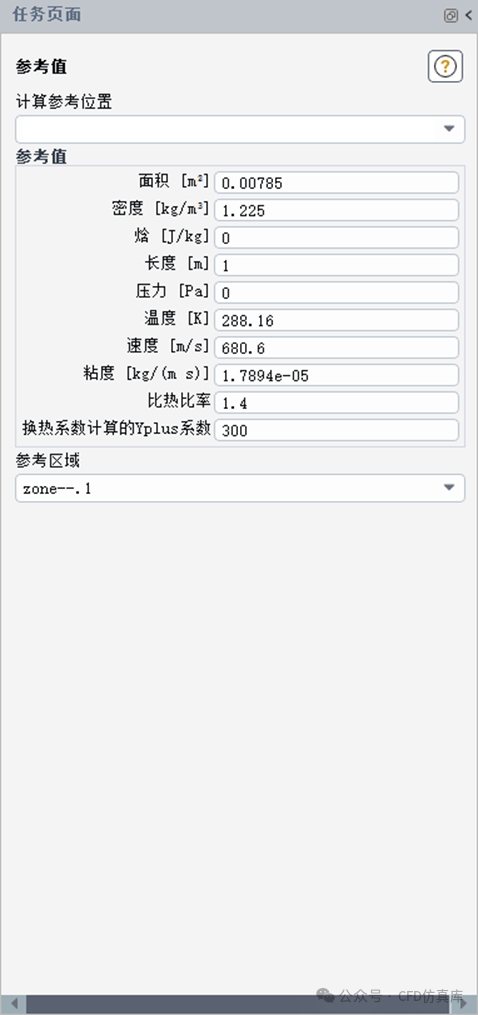

为了准确检测阻力系数，需要修改相关的计算参考值，具体数值如下。

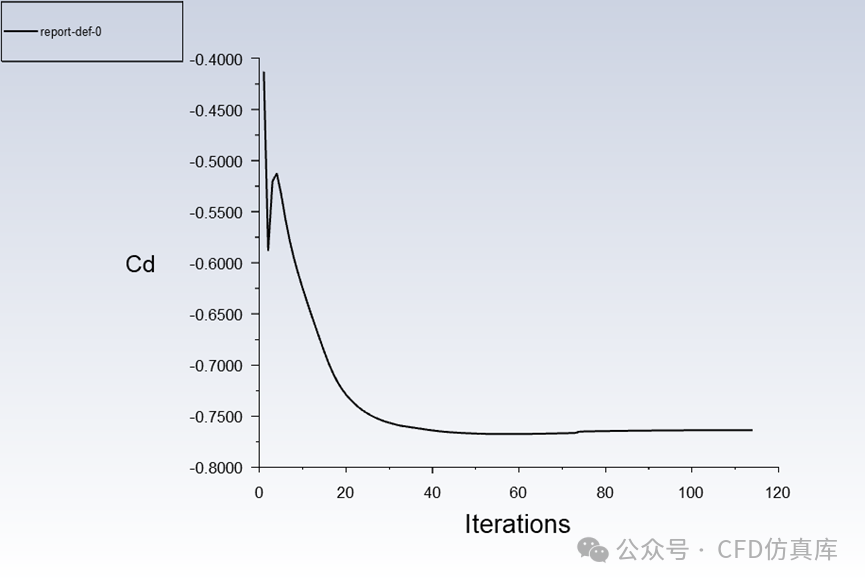

进一步进行流场计算，直到阻力值趋于稳定。由下图可知，本案例的阻力系数为0.76。相关文献的计算结果为0.75，计算结果基本一致，可以用于后续的进一步计算。



4.6 后处理设置

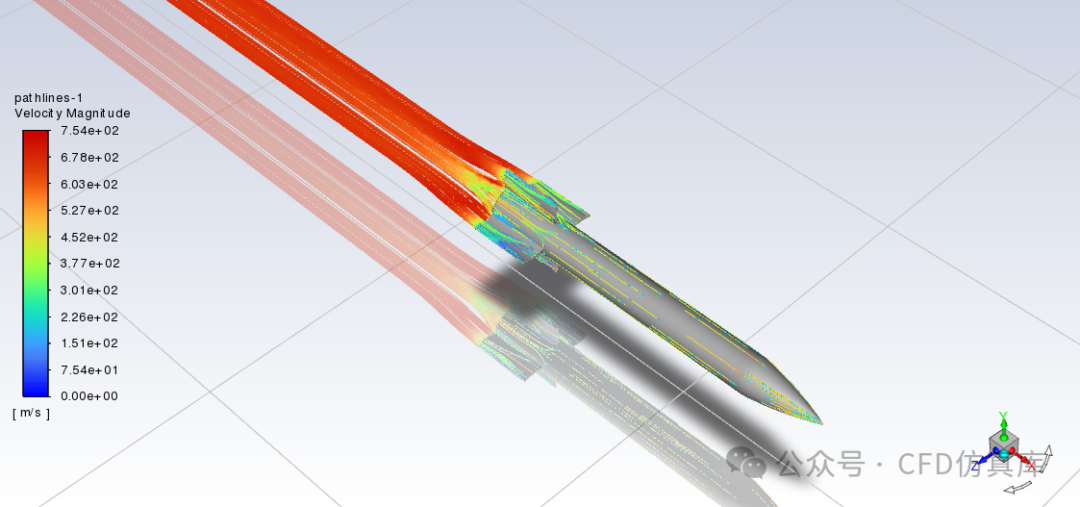

对计算完成后的流线图进行绘制。
