一、PBL和SBL的定义

1：PBL（Primary Bootloader）是第一级引导程序，主要执行芯片ECU的初始化和底层硬件的检测；

2：SBL（Secondary Bootloader）是第二级引导程序，主要负责执行从存储介质中读取数据，并加载到内存中执行；

二、PBL和SBL两者的关系

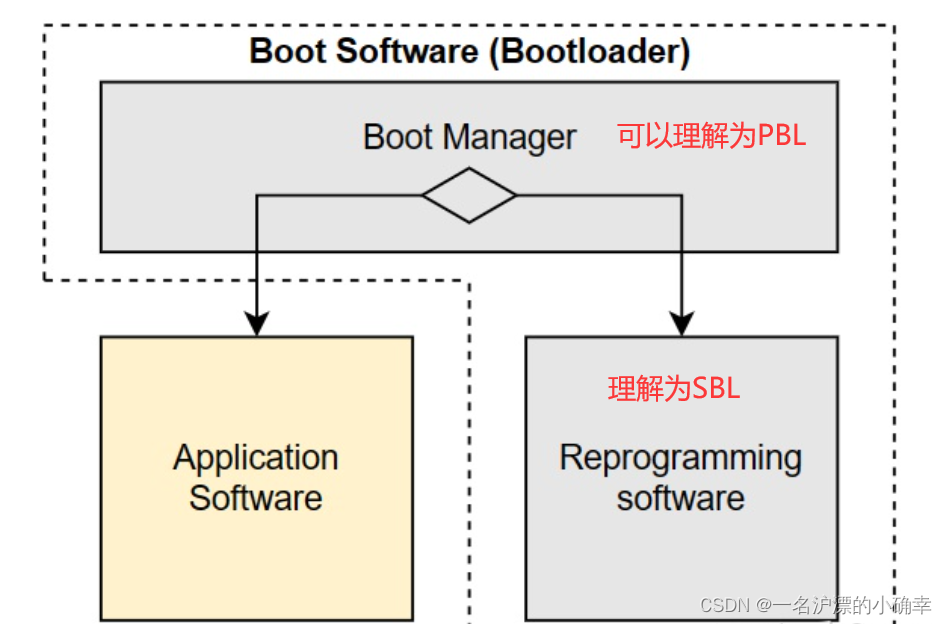

1、Bootloader是由Boot Mannger(PBL) + Reprogramming Software(SBL)组成，从图可以看出，程序运行到Boot Mannger以后，决定进入APP还是SBL。

具体检测操作：首先判断是否接收到更新APP的需求（即检测是否请求programming会话），然后再检测APPValid有效标志位。若未检测到请求Programming会话，则判断APPValid有效标志位，如果APPValid有效则进入APP，则功能正常运行；如果APPValid无效，则停留在BOOT模式下；若检测到请求Programming会话，则需要更新Application；所以程序先进入的是PBL然后根据标志位是否进入SBL;
