丢帧测试方法

一、情景需求：

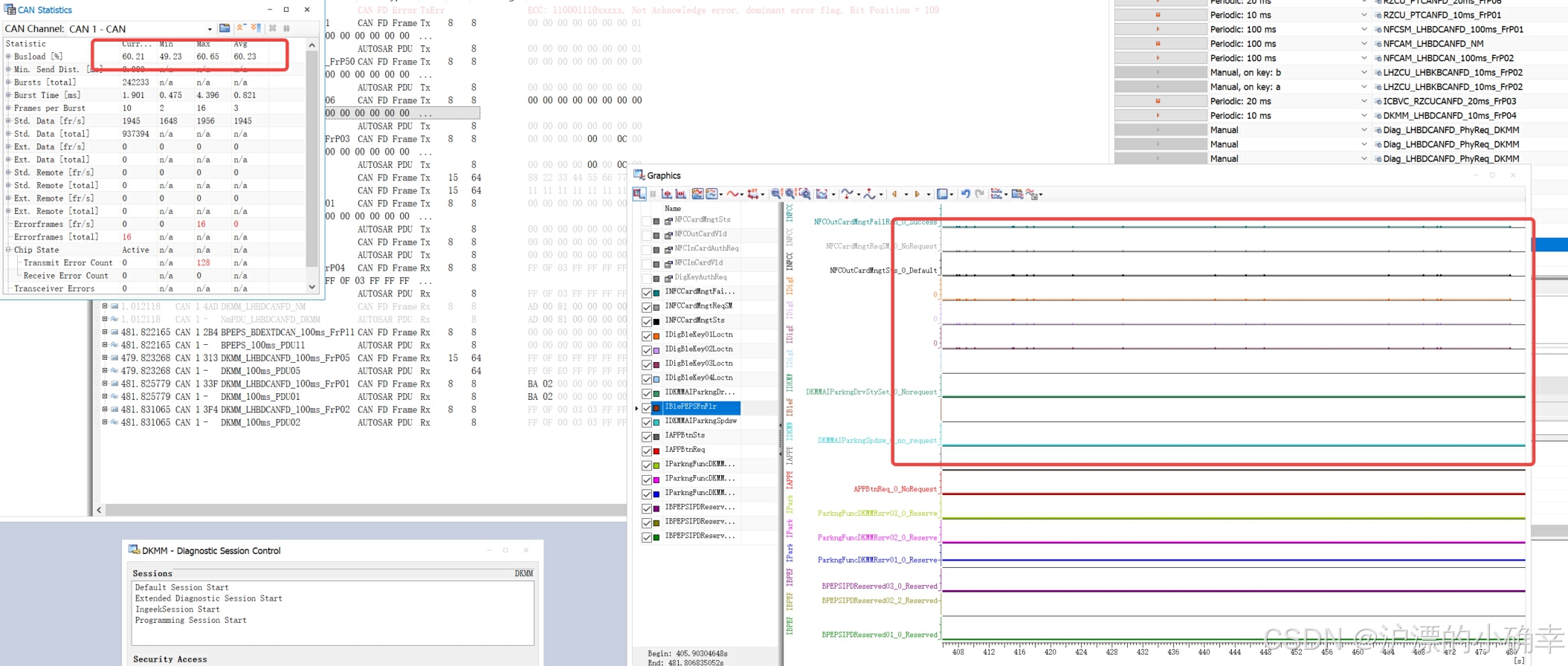

检测在高负载的情况下DUT是否会出现丢帧的现象，首先我们需要模拟车厂的测试环境，将总线负载调整到客户测试场景，总线负载的调整方法通过模拟can总线报文来提高总线负载率。如图所示：

若是想检测DUT外发的APP报文是否出现丢帧的现象，可以将待检测的APP报文添加到Graphics窗口，通过arxml或dbc来确定检测报文的周期，然后在信号图去观察待检测的APP报文的周期是否正确。如果出现报文的周期在信号图有误，那就是app报文出现了丢帧现象。如下图所示：
