CAN报文的DLC和DataLength的区别

最新推荐文章于 2024-06-01 13:53:21 发布
最新推荐文章于 2024-06-01 13:53:21 发布
阅读量4.6k 收藏 31
点赞数 8
文章标签： 网络
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_59931428/article/details/132651096
版权

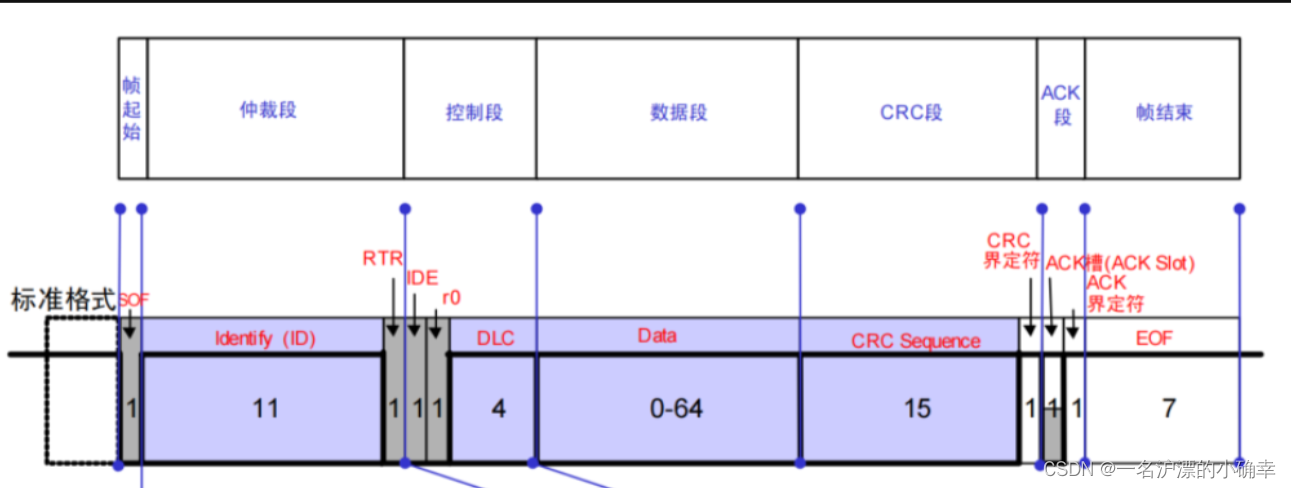

下图是CAN报文的帧结构，区别一、表示的数值范围不同

DLC占4个bit，可表示的数值范围0-15；Data就是Data Length占64个字节；

区别二、表示的意义不同

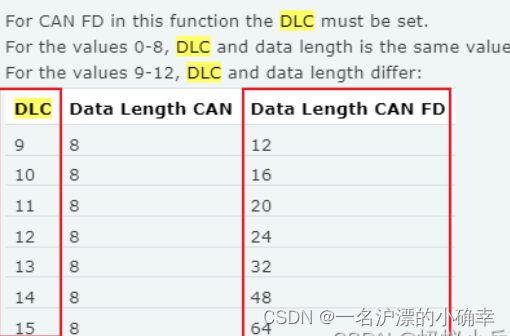

DLC表示message报文的DLC，对于标准帧而言，DLC的长度最大为8，对于CAN-FD而言，Data Length的长度最大为64个字节，故有了以下映射表（来源蚂蚁小兵博客）

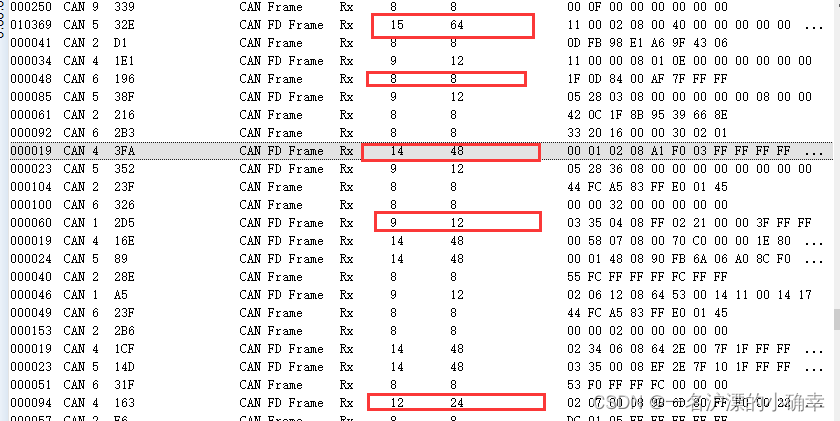

注：如果是CAN标准帧的时候，DLC和Data Length的值相同；若是CAN-FD拓展帧时，DLC值表示范围0-15，DataLength表示的范围0-64，且当DLC<=8时，DLC和Data Length的值相同，当DLC>8时，需要满足上述的映射表。如下图实例：
