【mcuclub】PM2.5粉尘浓度检测模块GP2Y10

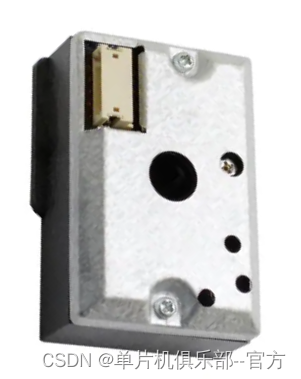

一、实物图

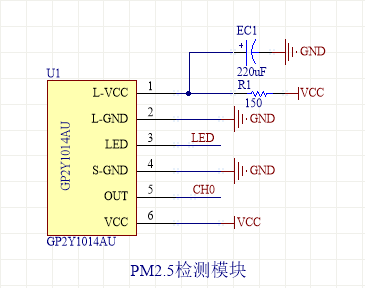

二、原理图

编号	名称	功能
1	L-VCC	LED灯正极
2	L-GND	LED灯负极
3	LED	LED灯引脚
4	S-GND	模块负极
5	OUT	模拟量输出引脚
6	VCC	模块正极

L-VCC引脚接电阻是用来限流，接电容是用来稳压。

三、简介

GP2Y10是日本夏普公司开发的一款光学灰尘浓度检测传感器，设计用来感应空气中的尘埃粒子，其内部对角安放着红外线发光二极管和光电晶体管，使得其能够探测到空气中尘埃反射光，即使非常细小的如烟草烟雾颗粒也能够被检测到，通常在空气净化系统中应用。该传感器具有非常低的电流消耗（最大20mA，典型值11mA），可使用高达7VDC。该传感器输出为模拟电压，
