【mcuclub】数码管

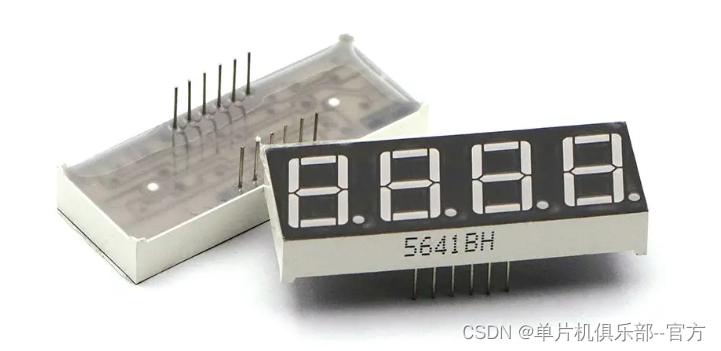

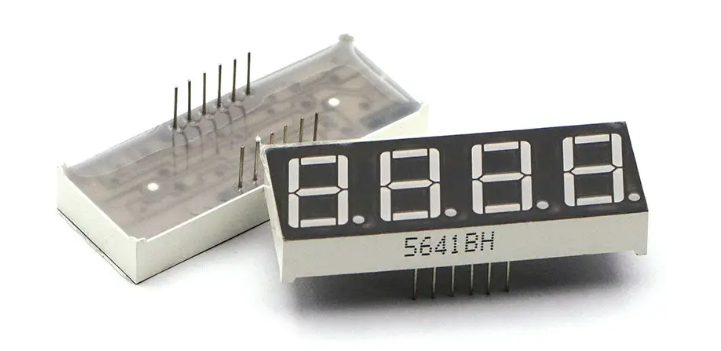

一、实物图

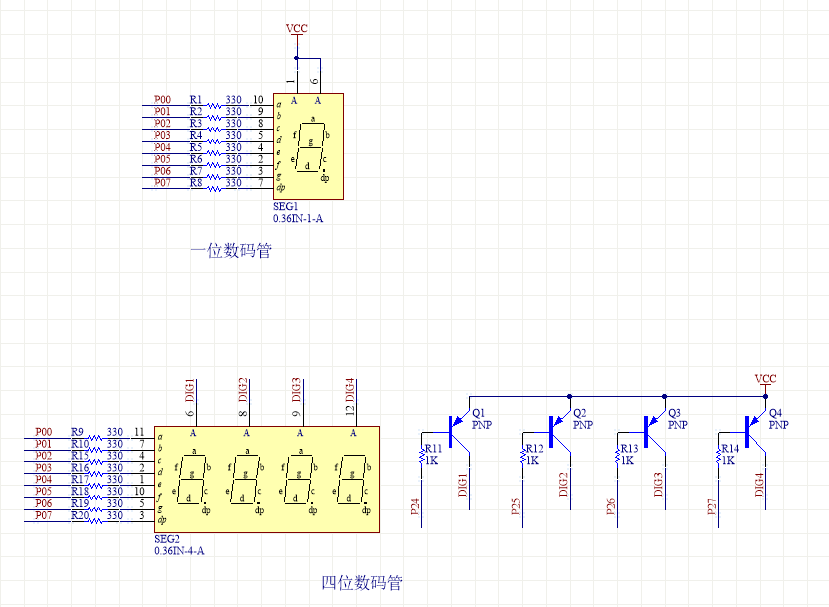

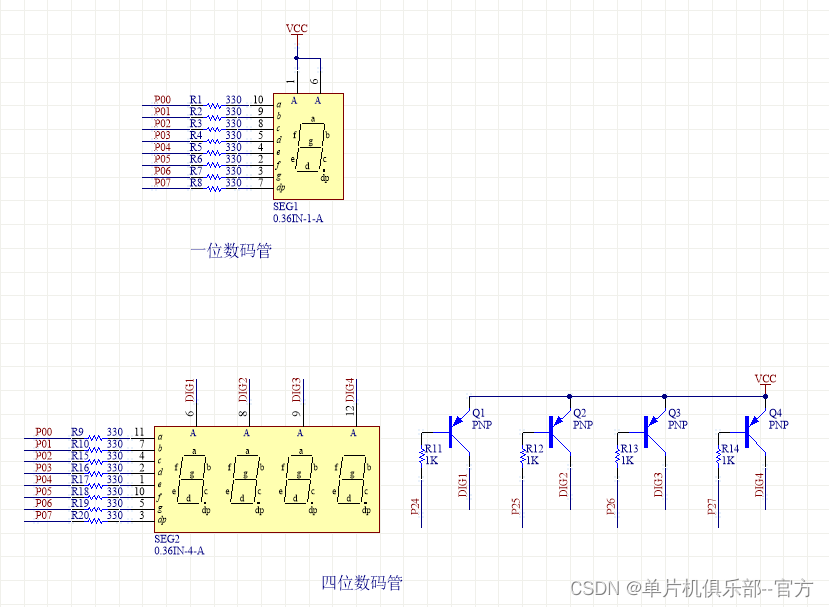

二、原理图



1 数码管介绍

1.1 作用：数码管是显示器件，用来显示数字。

1.2 分类：单个（1位）、联排（2位、4位、8位）。

1.3 工作原理

(1)亮灭原理（其实就是内部的照明LED）。

(2)显示数字（甚至文字）原理：利用内部的LED的亮和灭让外部的组成数字的笔画显示或者不显示，人看到的就是不同的数字。

1.4 共阳极和共阴极数码管

(1)驱动方法的差异。必须清楚一个数码管内部的8颗LED是独立驱动的。如果8颗LED的正极接在一起接到VCC上（负极分别接到单片机的不同引脚），这种接
