一、基本介绍

项目名：基于单片机室内有害空气检测系统的设计
项目编号：mcuclub-dz-976
单片机类型：STM32F103C8T6
具体功能：
1、通过MS1100检测检测当前室内甲醛含量，超过最大值进行声光报警提醒；
2、通过SGP30检测当前环境中的CO2含量，超过最大值进行声光报警提醒；
3、通过MQ-135检测当前室内空气质量，超过最大值进行声光报警；
4、通过GP2Y10检测当前室内PM2.5含量，超过最大值进行声光报警；
5、通过声音检测模块检测当前环境噪声大小，超过最大值进行声光报警
6、通过按键设置各阈值
7、通过OLED显示当前测量数据；
8、通过WiFi将检测的数据传输到手机端；

二、资料总览

实物资料

请添加图片描述

三、32单片机部分资料展示

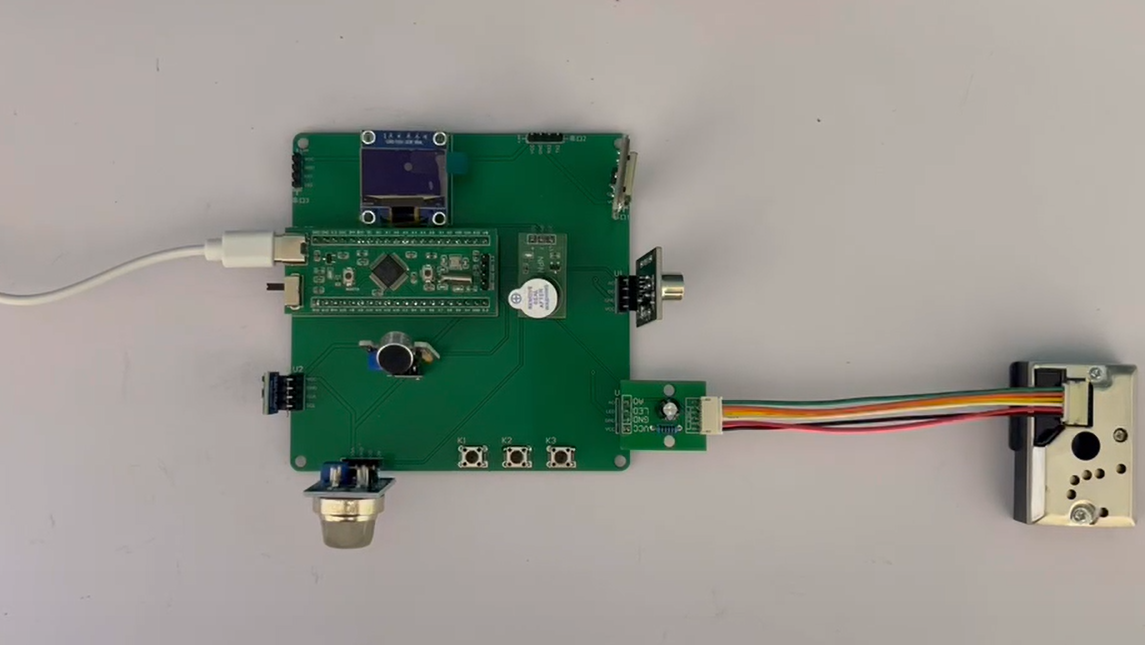

1、实物图展示

单片机型号：STM32F103C8T6
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。在这里插入图片描述

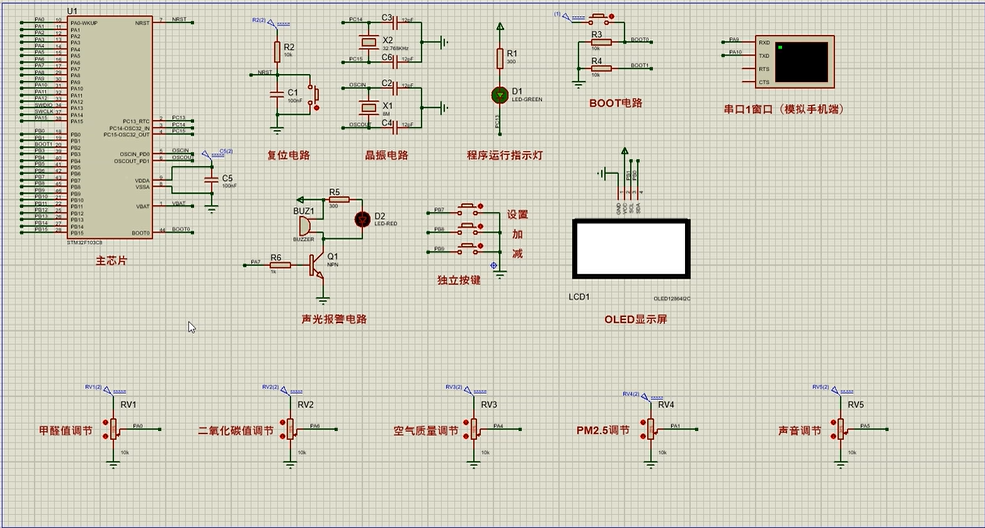

2、仿真图展示

在这里插入图片描述

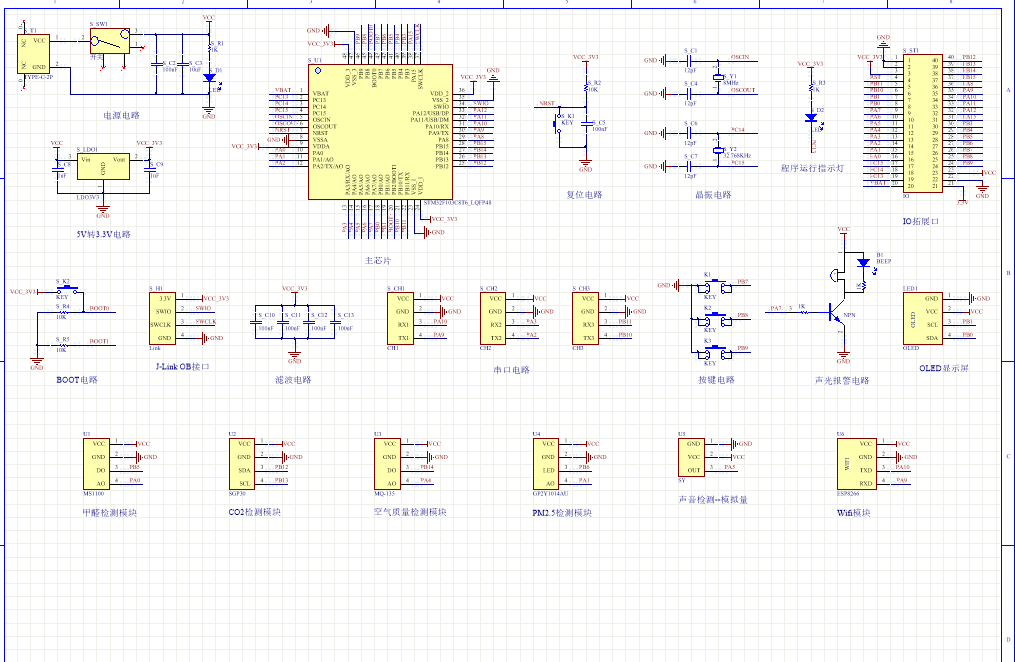

3、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构图在这里插入图片描述

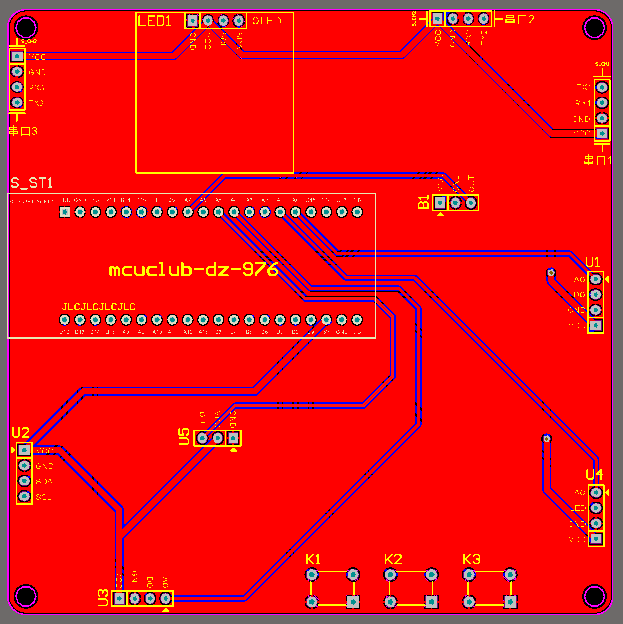

4、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。
在这里插入图片描述

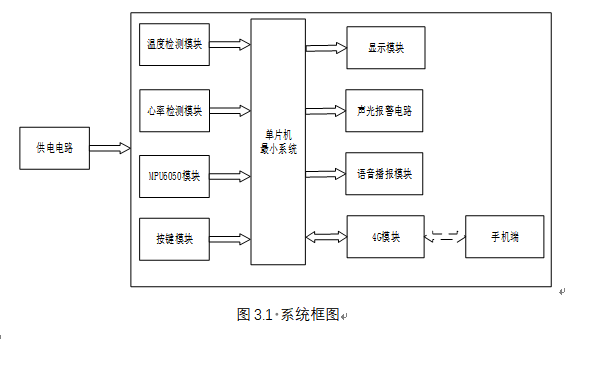

四、系统框图

绘制软件：VISIO
本设计以STM32F103C8T6单片机为核心控制器，加上其他的模块一起组成防走丢宠物项圈系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103C8T6单片机，其主要作用是获取输入的部分数据，经过内部处理，控制输出部分。输入由五部分组成，第一部分是温度检测模块，通过该模块检测当前体温值；第二部分是心率检测模块，通过该模块检测当前心率值；第三部分是MPU6050模块，通过该模块检测宠物步数；第四部分是按键模块，通过按键设置体温及心率最大值；第五部分是供电模块，通过该模块可给整个系统进行供电。输出由四部分组成，第一部分是通过OLED显示屏显示数据，显示体温值、心率值等；第二部分是声光报警模块，当体温值大于设置最大值时或心率值大于设置最大值时，进行声光报警提醒；第三部分是语音播报模块，通过该模块进行语音播报。除此之外，4G模块将检测的数据传输到手机端也可以远程进行语音播报，系统框图如图3.1所示。
在这里插入图片描述

五、部分程序展示

软件版本：keil5
注意：逻辑程序和驱动程序分开，分布于main.c和其他.c文件

/**********************************
函数名：按键函数
传参值：无
返回值：无
**********************************/
void Key_Function(void)
{
	key_num = Chiclet_Keyboard_Scan(0);		//按键扫描，获取键值
	if(key_num != 0)								      //有按键按下
	{
		switch(key_num)
		{
			case 1:								            //按键1：切换界面
				display_num++;
				if(display_num >= 6)
				{
					display_num = 0;
				}
