ENVI5.6使用教程 -基本操作①

声明：仅记录ENVI基本操作，仅供学习交流使用

---

一、获取遥感图像的基本信息

1.ENVI显示窗口基本界面介绍

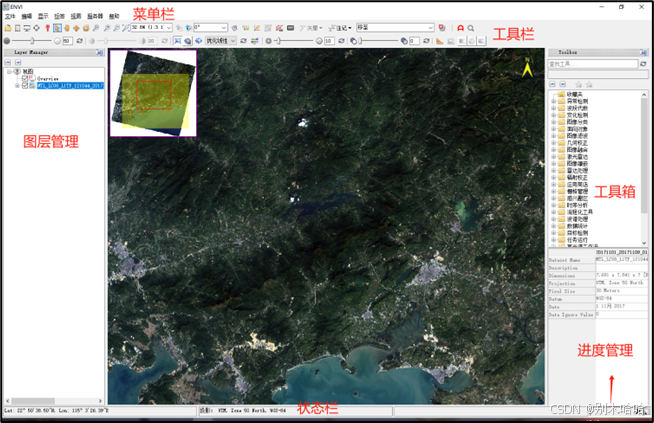

软件ENVI 5.6（64-bit）中显示窗口的主界面大致分为菜单栏、工具栏、图层管理、工具箱、进度管理、状态栏等；

2.打开遥感图像

1）点击菜单栏中【文件】-【打开】，选择遥感图像所在的文件夹，然后选择文件夹中文件后缀为MTL.txt的文件，点击【打开】，即可将遥感图像打开；

2）在图层管理中，右键单击图像，点击【查看元数据】或者直接双击图层，可打开查看图像信息：

eg:可以获取信息，图像类型为TIFF，列数为7961，行数为7841，波段数为7，数据类型为UInt，存储类型为BSQ 。

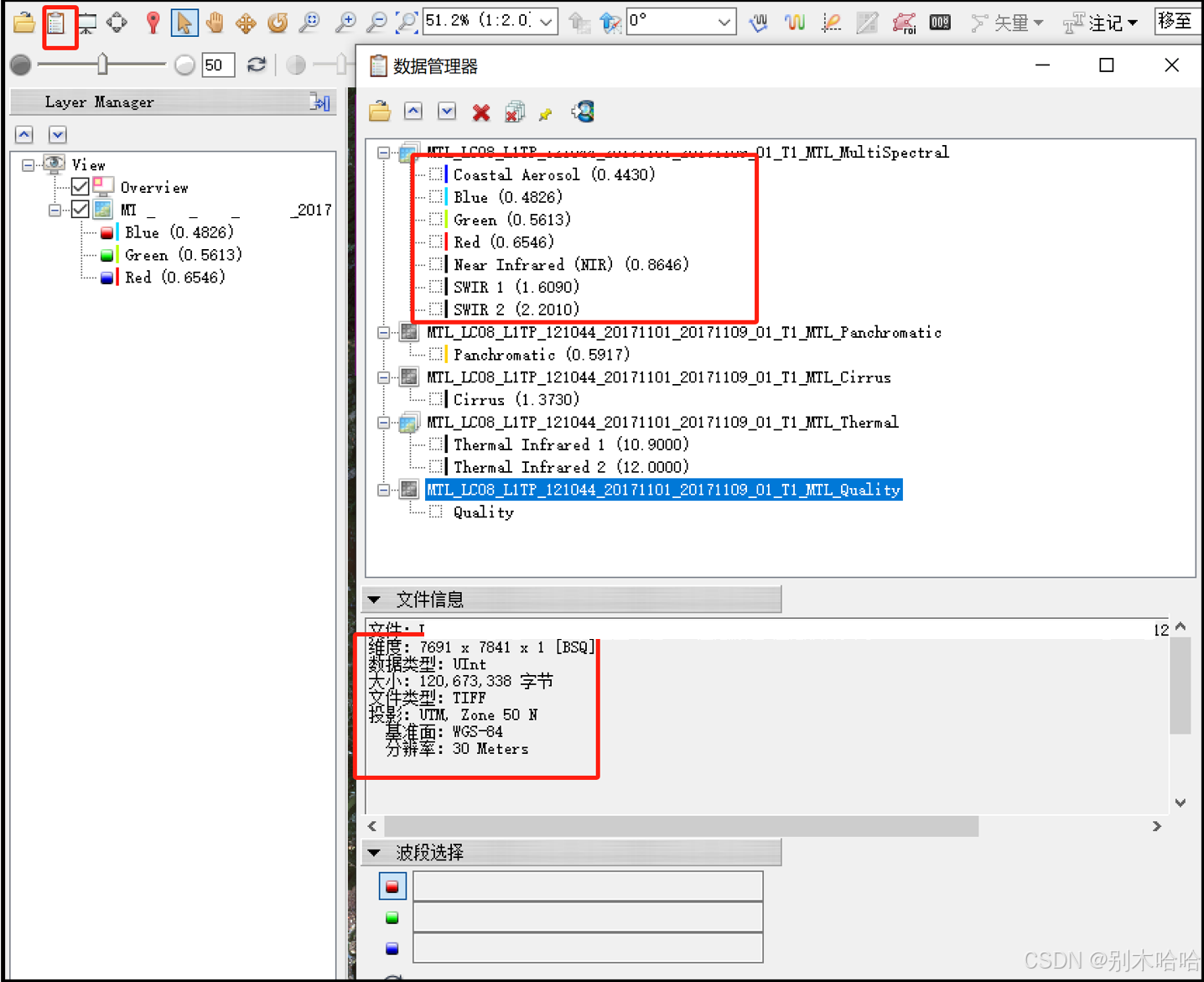

3）点击工具栏中的【数据管理器】，即可查看图像的文件信息：
图 1 数据管理器界面

可以查看到遥感图像的7个波段，以及其维度为7691 x 7841 x 1，采用了UTM, Zone 50 N投影坐标系，基准面设为WGS-84，分辨率为30m；

4）在数据管理器中右键点击图层，然后点击【快速统计】，等待片刻后即可出现遥感影像的直方图数据，同时可以在【选择绘图】中将某一些特定的波段绘制到图像中:

图 2 影像波段直方图

图像有7个波段，那么它就对应有7个直方图，图中就选择第二个直方图进行展示，当鼠标点击曲线时，在图像的左下角会显示曲线数据，横坐标是像元灰度值，纵坐标为该灰度值对应的像元个数，同时在图像的下面还会显示各波段的显示统计，包括DN（像元灰度值），像元数等。

3.图像真、假彩色显示

• 图像真彩色（R、G、B）

• 图像假彩色（示例G、R、B）

• 图像标准假彩色(近红外、R、G)

  观察上图标准假彩色合成图像可以突出显示植被（红色）、水体（黑色或蓝色）、城镇（深色），突出图像不同主体特征。

4.图像几何校正/配准

1）本操作需要在ENVI Classic 5.6中进行，在file->Open Image File同时打开课程提供数据中的bldr_sp.img和bldr_tm.img，同时在display中同时展示两个图像；

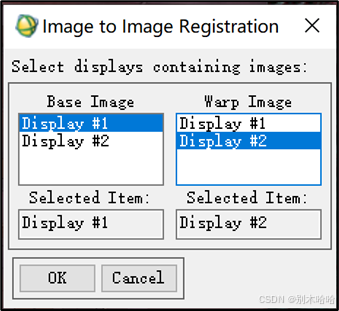

2)打开几何校正模块。Map->Registration->Select GCPs:Image to Image,将显示SPOT的display为基准影像(Base Image),显示TM的display为待校正影像(Warp Image),点击[OK]进入采集地面控制点；

图 3 选择基准影像与待配准影像

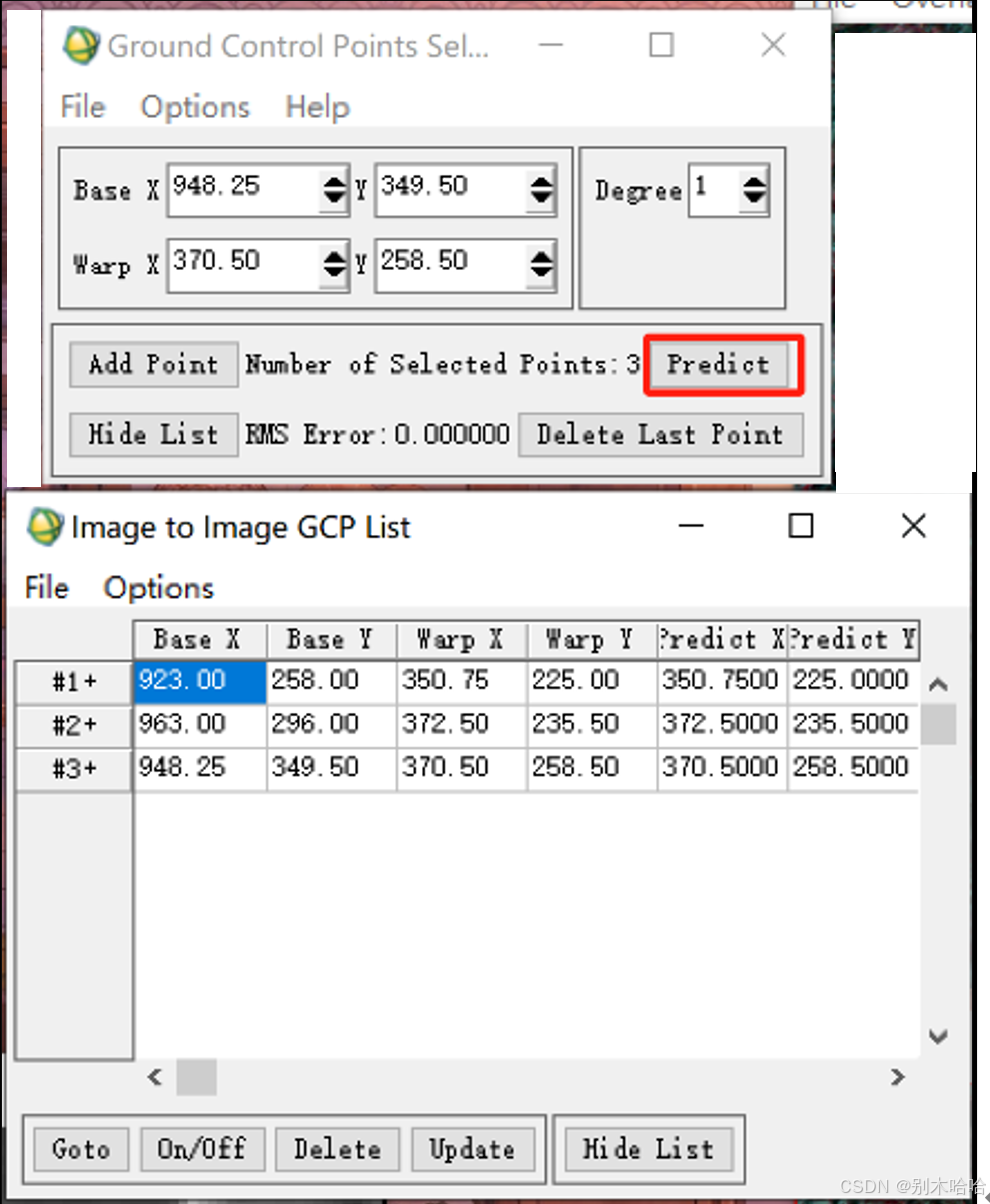

图 4 选取控制点及预测

3)当选取的控制点数量超过3个时，窗口的Predict预测功能可以使用，点击Options->Auto Predict打开自动预测，这个时候当移动SPOT图像中视图时，TM图像会自动预测区域；

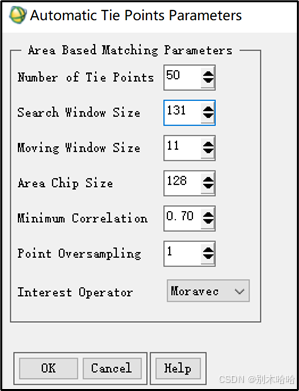

4）自动找点功能。点击Options->Automatically Generate Tie Points,然后选择一个匹配波段，这里选择第4波段，设置参数如下：

图 5 匹配参数

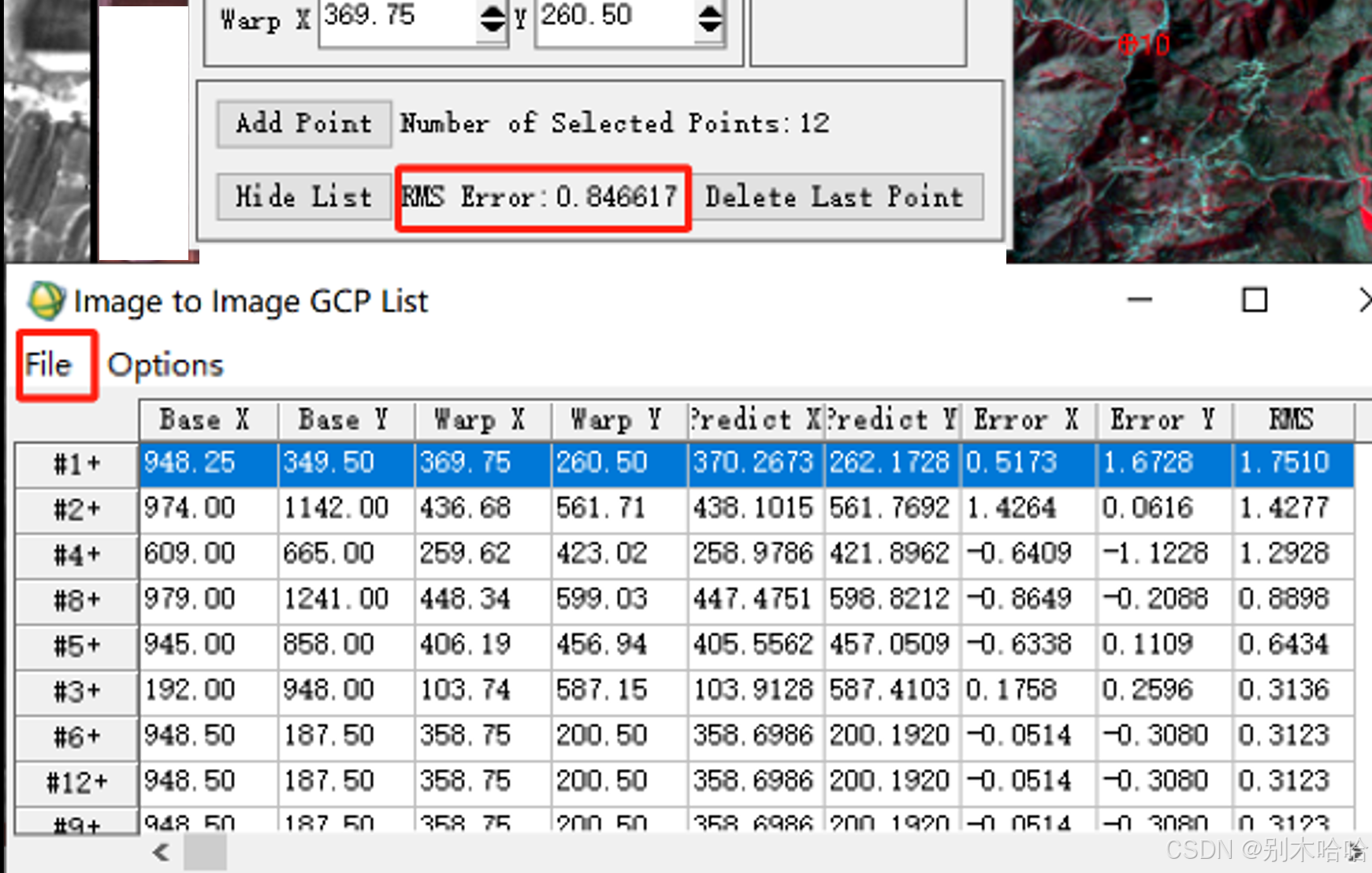

5)然后点击show list可以查看控制列表，然后可以通过Options->Order Points By Error根据EMS值由高到低排序，对于RMS值较大的行可以右键该行Delete删除，或者是移动点后点击update进行微调；

图 6 控制点列表

6）当总的EMS小于1时完成控制点的选择，点击file->Save Table to ASCII,选择路径后对文件进行保存；

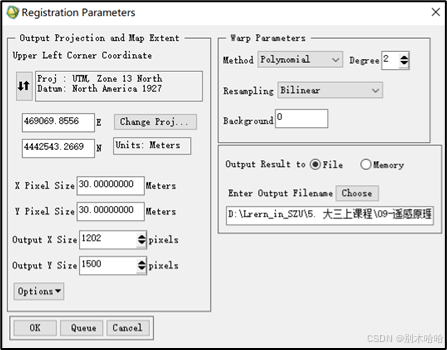

7）选择校正参数输出。Options->Wrap File（as Image to Map）,选择校正文件TM图像，点击OK，输出参数面板设置如下,再点击OK

图 7 校正参数

8）之后其会自动打开校正的图像，这时在链接两个视图后，观察校正与配准后的结果；

得到配准校正后两张影像链接视图
