ADC 波形失真问题分析

已于 2023-04-24 21:21:33 修改
阅读量725 收藏
点赞数
文章标签： 嵌入式硬件
于 2023-04-21 17:00:46 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_61892350/article/details/130292200
版权

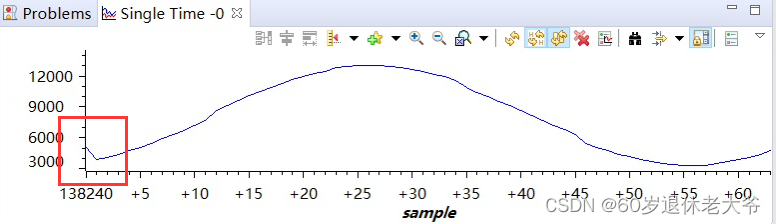

        ADC波形有尖刺的原因是ADC采样值反转的时候 由于DSP rd下降延在读 因此产生了不确定状态，将ADC的频率降低，或者将ACQ，DSP的采样信号通过打拍，调整到ADC时钟没有采样的时候，得到正常波形。

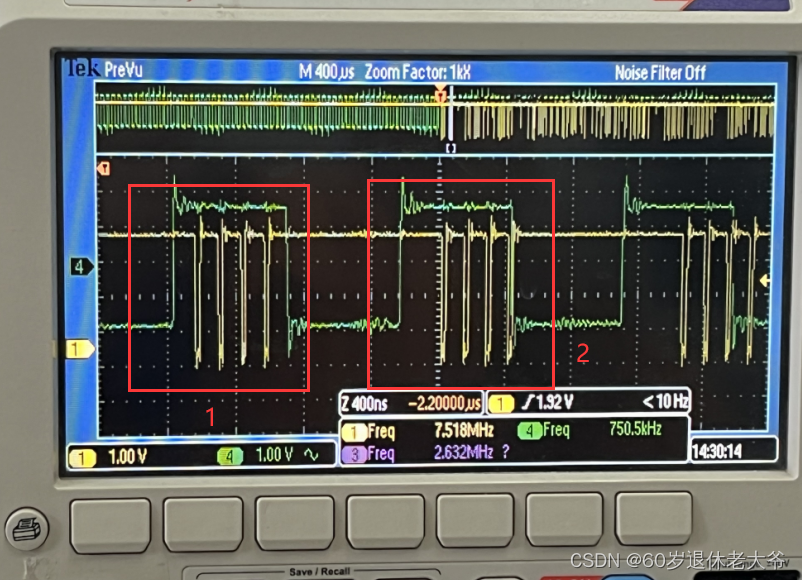

 绿色信号为ADC的采样时钟，程序设置在采样时钟的上升沿和下降沿都会更新ADC的数据，因此为了解决此类问题，需要把DSP的采样信号通过打拍移动到周期中间，即ADC的数据稳定时进行读。图中1为理想信号时序，图2为有延迟的信号
