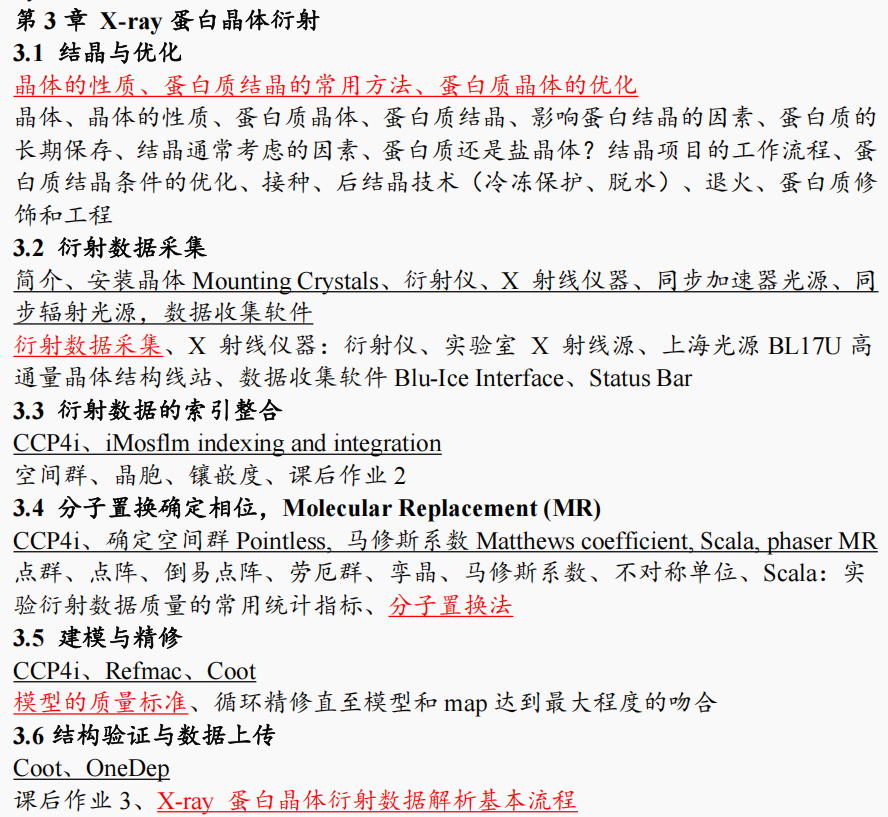

结构生物学4-X射线蛋白晶体衍射

请结合图片,详细解释图片中的内容,要求逻辑清晰,并给出整理与答疑

1,晶体的性质:

晶体的通用性质+蛋白质晶体的一些性质

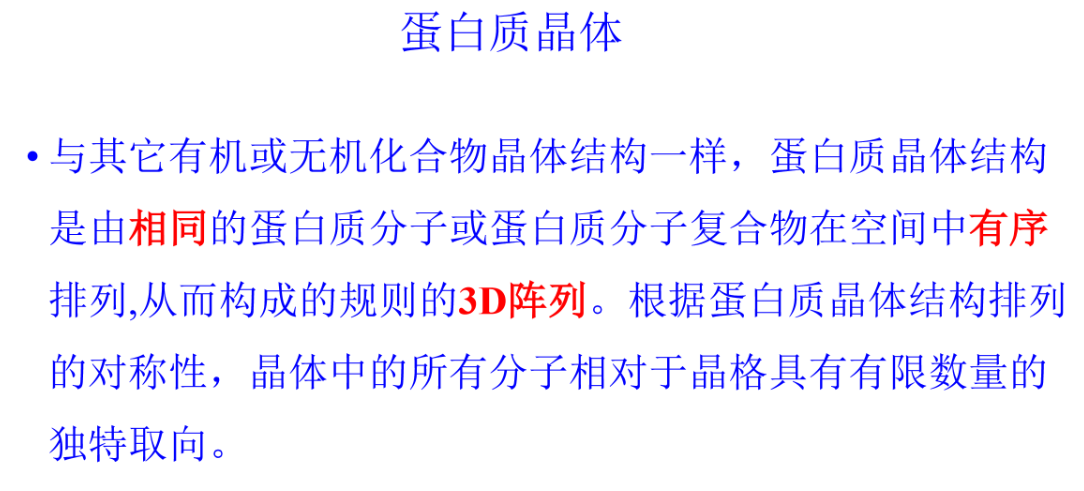

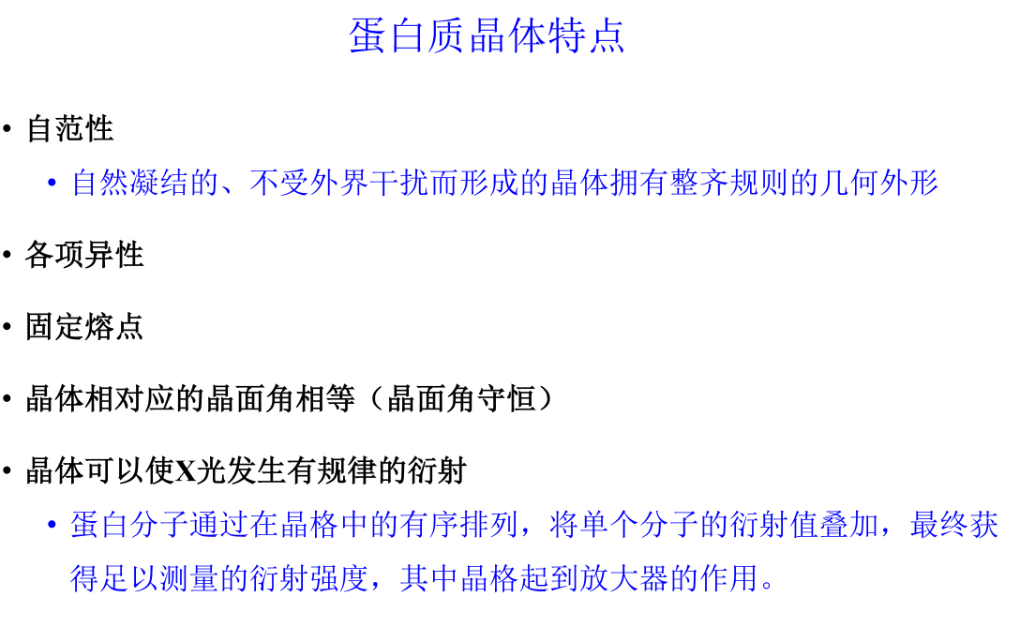

蛋白质晶体的一些性质:

晶体是固体物质中的一种特殊形态,其内部的原子或分子按照一定的规律在空间中周期性地排列。这种周期性排列赋予了晶体一些独特的物理和化学性质。

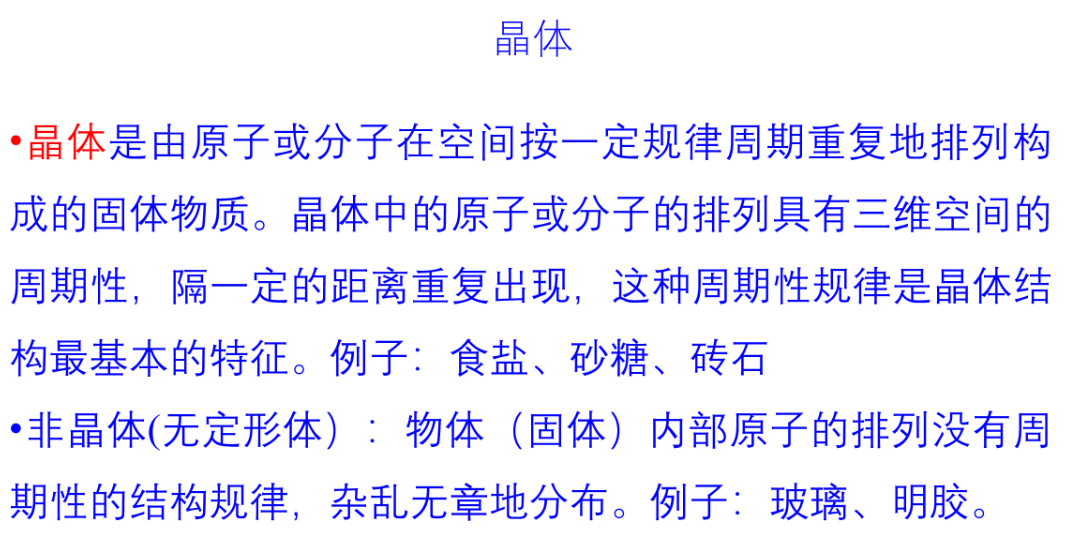

1. 晶体与非晶体的区别

  • 晶体:具有周期性排列的原子或分子,形成具有规则几何外形的固体。例如食盐、砂糖、砖石。
  • 非晶体(无定形体):原子排列没有周期性,分布杂乱无章。例如玻璃、明胶。

2. 晶体的性质

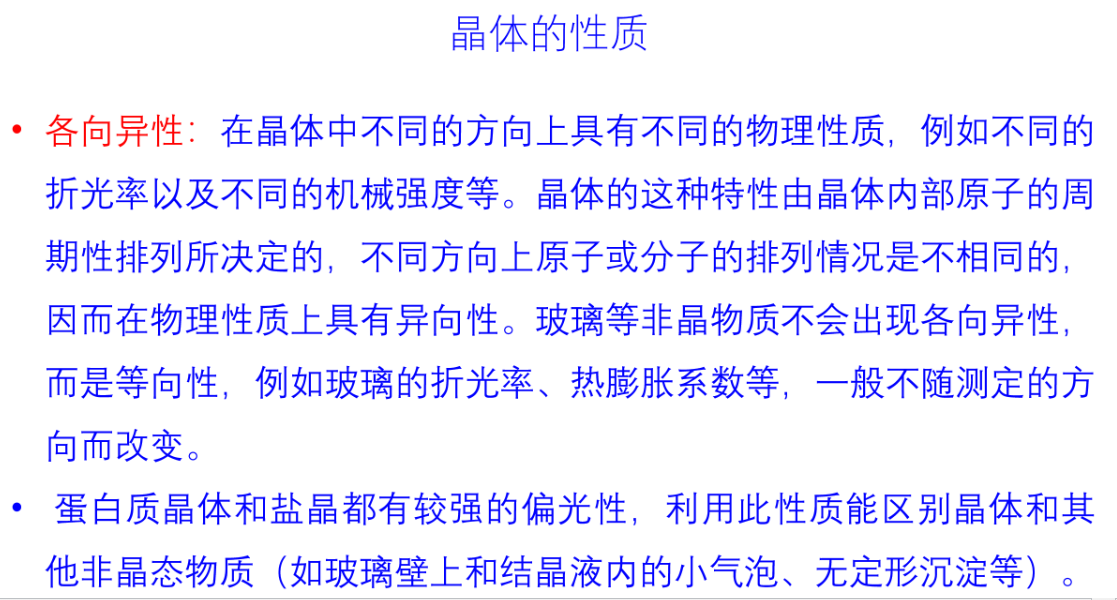

  • 各向异性:晶体在不同方向上具有不同的物理性质,如折光率和机械强度。这种特性由晶体内部原子的周期性排列所决定。

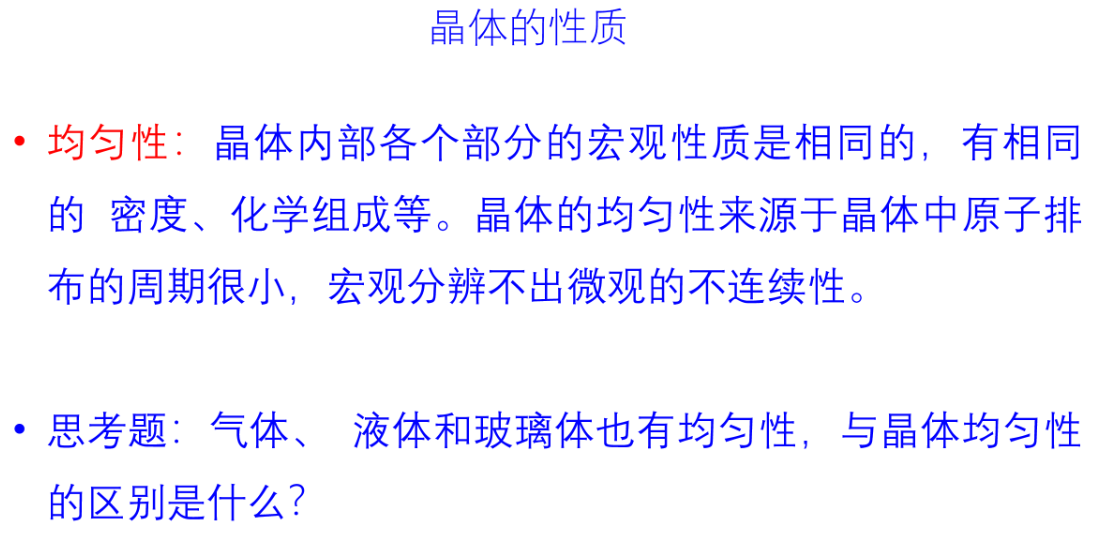

  • 均匀性:晶体内部各个部分的宏观性质相同,如密度和化学组成。这种均匀性来源于晶体中原子排列的周期性。

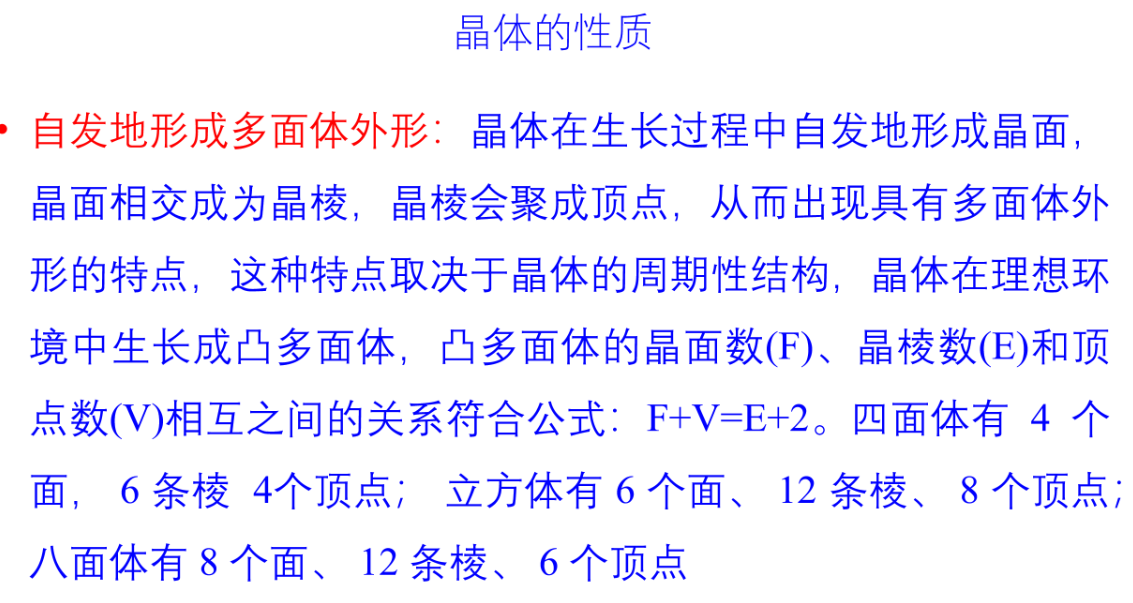

  • 自发形成多面体外形:晶体在生长过程中自发形成晶面,晶面相交形成晶棱,晶棱汇聚成顶点,形成多面体外形。晶面数(F)、晶棱数(E)和顶点数(V)之间的关系符合欧拉公式:F + V = E + 2。

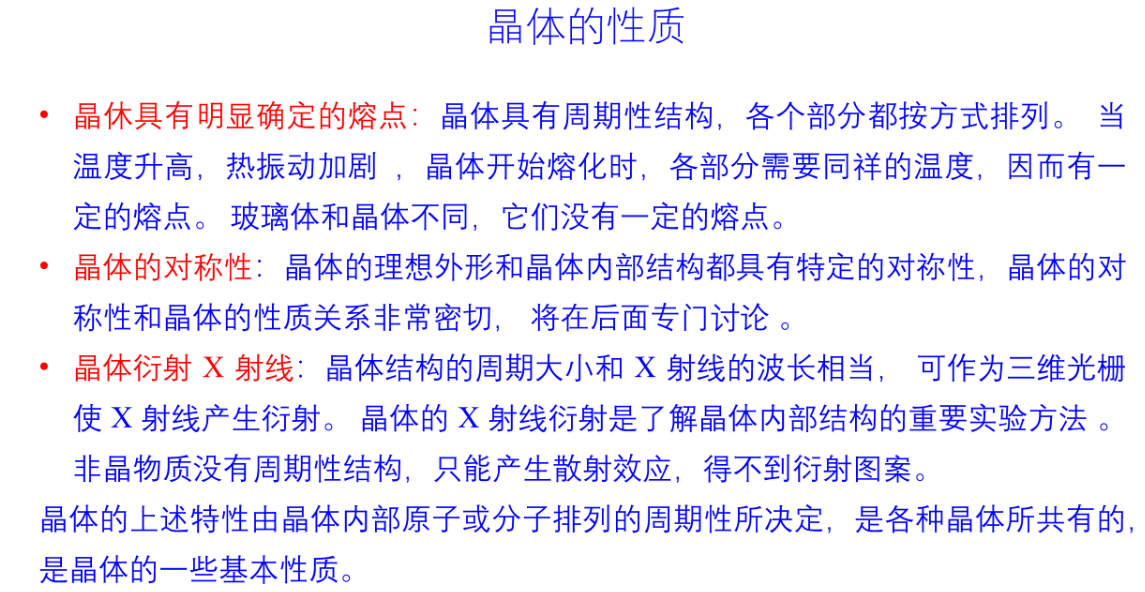

  • 确定的熔点:晶体具有周期性结构,熔化时各部分需要相同的温度,因此有确定的熔点。非晶体没有确定的熔点。

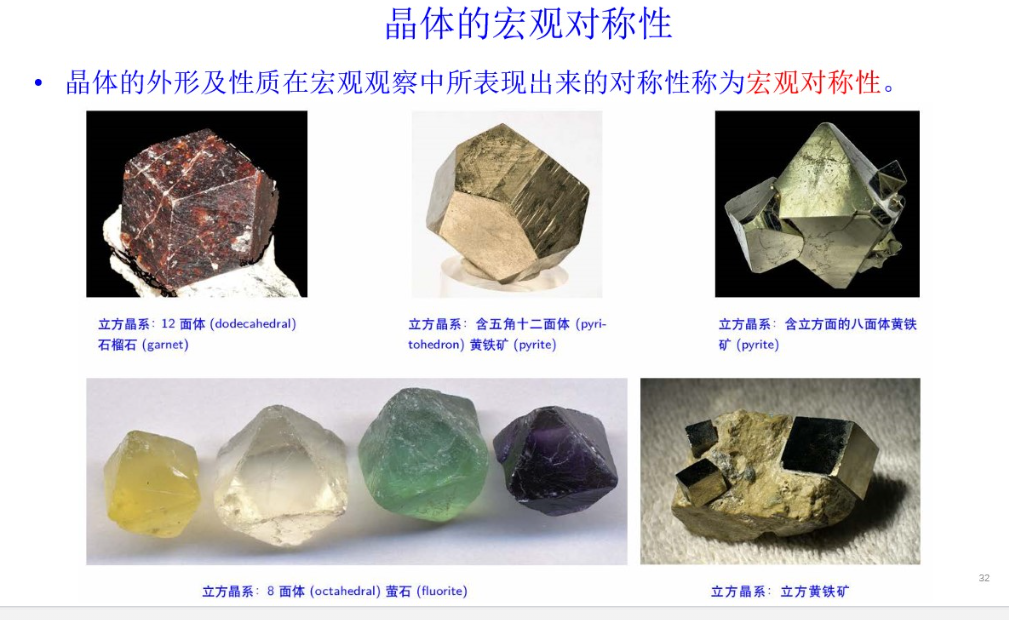

  • 对称性:晶体的外形和内部结构具有特定的对称性,这种对称性与晶体的性质密切相关。
  • X射线衍射:晶体结构的周期与X射线波长相当,可以产生X射线衍射,这是了解晶体内部结构的重要实验方法。非晶物质由于缺乏周期性结构,只能产生散射效应。

3. 晶体的对称性

晶体的对称性是指晶体在空间中的对称排列,这种对称性不仅体现在晶体的外形上,也体现在其内部结构上。晶体的对称性是晶体学研究的重要内容,它影响着晶体的物理和化学性质。

4. 晶体的X射线衍射

X射线衍射是晶体学中用来确定晶体结构的一种方法。当X射线通过晶体时,由于晶体内部原子的周期性排列,X射线会发生衍射,形成特定的衍射图案。通过分析这些衍射图案,科学家可以推断出晶体的内部结构。

答疑

  • 晶体的均匀性与气体、液体和玻璃体的均匀性有何不同? 晶体的均匀性是由其内部原子的周期性排列决定的,这种均匀性在宏观上表现为相同的密度和化学组成。而气体、液体和玻璃体的均匀性是由于它们的原子或分子在空间中随机分布,没有周期性排列,因此它们的均匀性是统计意义上的,不具有晶体那样的规则性。
  • 晶体的各向异性如何影响其应用? 晶体的各向异性意味着它们在不同方向上具有不同的物理性质,这使得晶体在特定应用中可以发挥独特的作用。例如,在电子设备中,晶体的各向异性可以用于制造具有特定导电或光学性质的组件。
  • 晶体的熔点为何具有确定性? 晶体的熔点确定性是由于其内部原子或分子的周期性排列。当晶体熔化时,需要足够的能量来打破这种周期性排列,使得原子或分子能够自由移动。由于这种排列在所有方向上都是一致的,因此熔化所需的能量也是相同的,导致晶体具有确定的熔点。

===================================================================
2,蛋白质结晶的常用方法:

蛋白质结晶是结构生物学中用于确定蛋白质三维结构的关键技术。

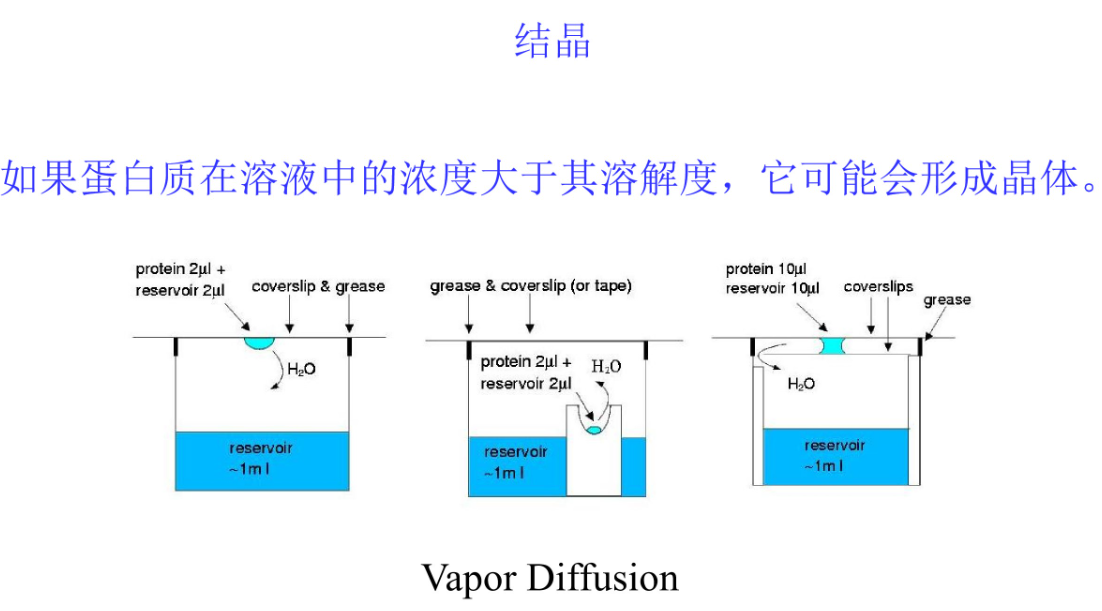

1. 气化扩散(Vapor Diffusion)结晶方法

气化扩散是一种常用的蛋白质结晶技术,其基本原理是利用水分的蒸发来增加蛋白质溶液的浓度,促使蛋白质分子聚集形成晶体。

  • 挂滴法:将蛋白质溶液(2μl)和 reservoir 溶液(2μl)分别放置在 cover slip 的两侧,中间用 grease 密封。随着水分子从蛋白质溶液向 reservoir 溶液扩散,蛋白质浓度增加,可能形成晶体。
  • 坐滴法:将蛋白质溶液(2μl)和 reservoir 溶液(2μl)混合后放在 cover slip 上,同样用 grease 密封。这种方法中,蛋白质和 reservoir 溶液的混合物直接接触,水分蒸发后,蛋白质浓度增加,可能形成晶体。
  • 大体积法:使用更大体积的蛋白质溶液(10μl)和 reservoir 溶液(10μl),这种方法可以提供更多的蛋白质,有助于晶体的形成。

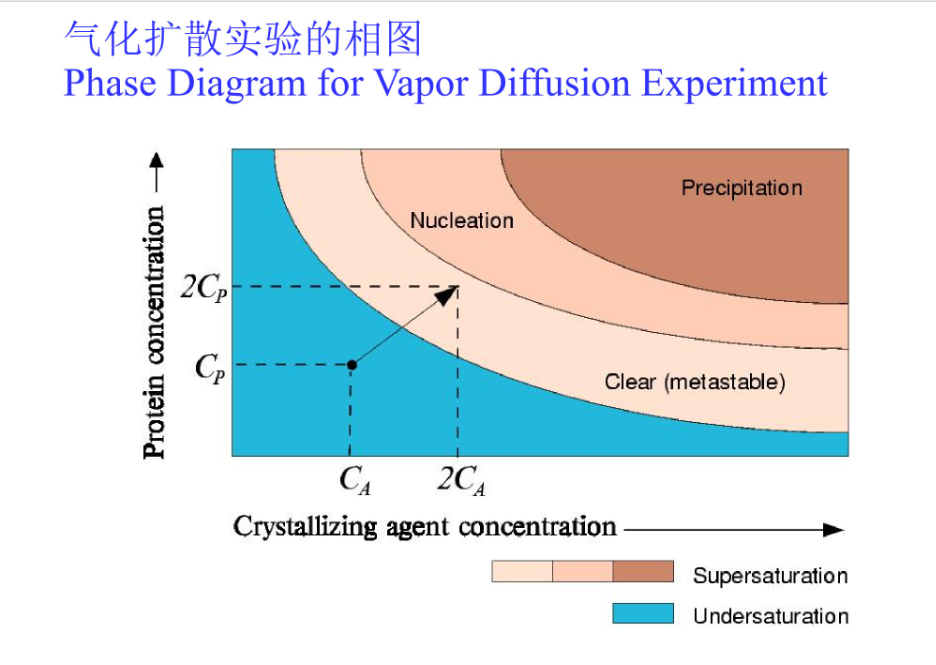

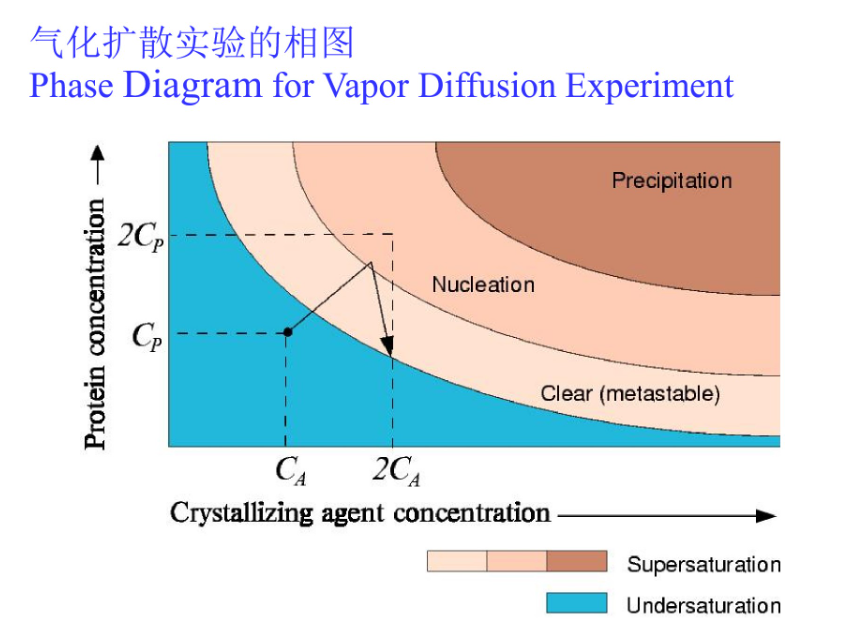

2. 相图(Phase Diagram)

相图展示了蛋白质结晶过程中不同浓度区域的分布,包括:

  • 过饱和区(Supersaturation):蛋白质浓度超过溶解度,有利于晶体形成。
  • 亚饱和区(Undersaturation):蛋白质浓度低于溶解度,晶体不易形成。
  • 清晰区(Clear Metastable):蛋白质浓度适中,晶体形成较慢。
  • 沉淀区(Precipitation):蛋白质浓度过高,可能导致蛋白质沉淀而非晶体形成。

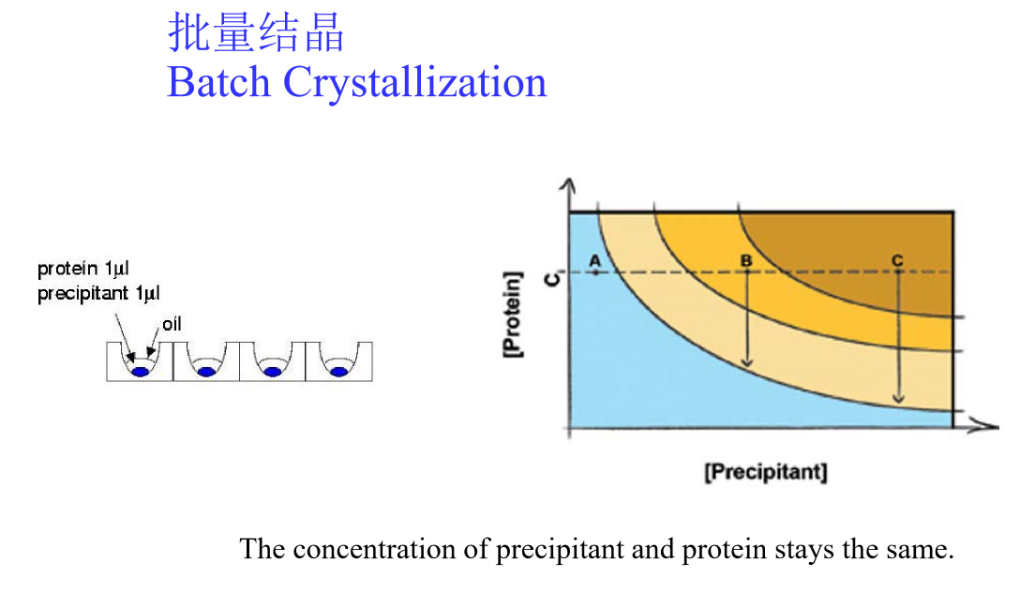

3. 批量结晶(Batch Crystallization)

批量结晶是一种简单直接的结晶方法,将蛋白质溶液和沉淀剂溶液混合,使两者浓度保持不变。这种方法依赖于蛋白质和沉淀剂的浓度比例,以促进晶体的形成。

4. 透析(Dialysis)

透析是一种通过半透膜去除溶液中小分子杂质或添加特定分子的方法。在蛋白质结晶中,透析可以用来调整蛋白质溶液的离子强度或pH值,以促进晶体的形成。

答疑

  • 为什么选择气化扩散方法? 气化扩散方法简单、易于操作,且不需要复杂的设备。它通过自然蒸发来增加蛋白质浓度,是一种温和的结晶诱导方法。
  • 相图在结晶过程中的作用是什么? 相图帮助研究人员理解蛋白质结晶过程中的浓度变化,指导选择合适的结晶条件,如蛋白质和沉淀剂的浓度,以及判断晶体形成的可能区域。
  • 批量结晶和气化扩散的主要区别是什么? 批量结晶是将蛋白质和沉淀剂直接混合,而气化扩散是通过水分蒸发来增加蛋白质浓度。批量结晶可能更快速,但气化扩散提供了更温和的条件,有助于形成高质量的晶体。

蛋白质结晶的常用方法及具体流程

1. 气化扩散(Vapor Diffusion)结晶方法

挂滴法(Hanging Drop Method)

  1. 准备一个结晶板,每个孔中加入约45 μl的结晶液。
  2. 将0.5 μl的蛋白质样品溶液滴在cover slip的中央。
  3. 将cover slip倒置在结晶板上,使其与结晶液接触,形成挂滴。
  4. 盖上结晶板,放入恒温箱中培养。

坐滴法(Sitting Drop Method)

  1. 与挂滴法类似,但蛋白质溶液直接放置在结晶板上。
  2. 每个孔中加入0.5 μl的结晶液。
  3. 盖上cover slip,形成坐滴。
  4. 放入恒温箱中培养。

大体积法(Bulk Method)

  1. 使用更大体积的蛋白质溶液(如10μl)和reservoir溶液(如10μl)。
  2. 将蛋白质溶液和reservoir溶液分别放置在cover slip的两侧,中间用grease密封。
  3. 放入恒温箱中培养。

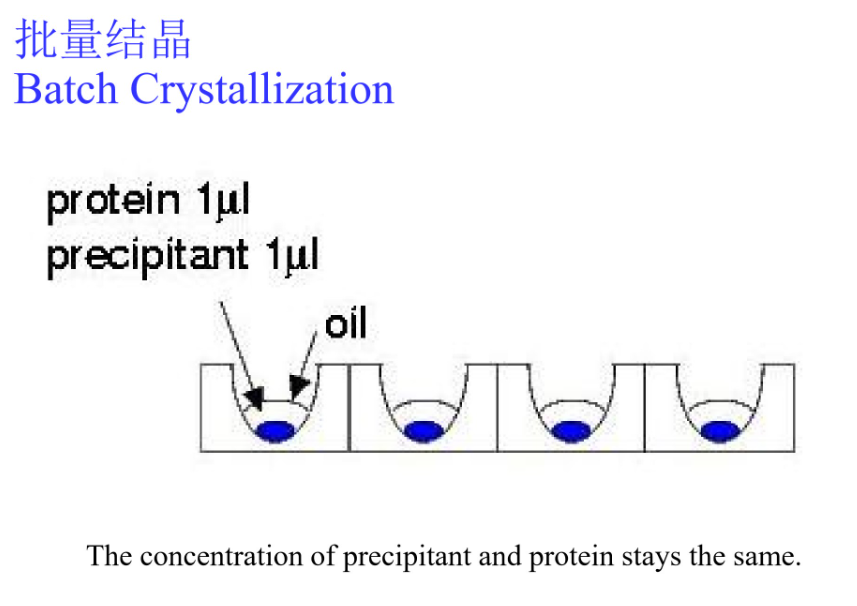

2. 批量结晶(Batch Crystallization)
  1. 将1μl的蛋白质溶液和1μl的沉淀剂溶液混合在结晶板的孔中。
  2. 盖上油层,以防止水分蒸发。
  3. 放入恒温箱中培养,保持沉淀剂和蛋白质的浓度不变。

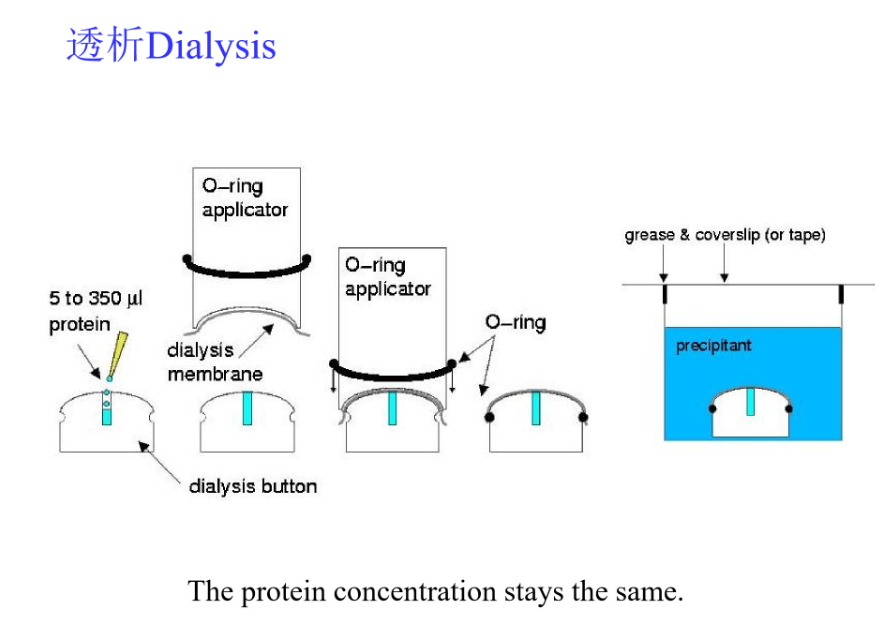

3. 透析(Dialysis)
  1. 将5到350μl的蛋白质溶液放入透析管中。
  2. 将透析管封闭,放入含有沉淀剂的溶液中。
  3. 通过透析膜允许小分子(如缓冲液成分)通过,而保留大分子(如蛋白质)。
  4. 调整透析时间和条件,以促进晶体的形成。
4. 相图(Phase Diagram)在结晶过程中的应用
  • 通过相图,研究人员可以确定蛋白质结晶的最佳条件,如蛋白质浓度(Cp)、沉淀剂浓度(CA)等。
  • 相图中的不同区域(如过饱和区、亚饱和区、清晰区和沉淀区)指导结晶条件的设置。

注意事项

  • 蛋白质结晶过程中,环境的稳定性(如温度、pH值)对晶体的形成至关重要。
  • 晶体生长需要时间,可能从几天到几周不等。
  • 晶体的质量直接影响到后续的结构分析,因此需要仔细监控和优化结晶条件。

探索不同的结晶条件,以找到最适合特定蛋白质的结晶方法,从而为后续的结构分析打下基础。

===================================================================

3,蛋白质晶体的优化:

蛋白质晶体的优化是一个复杂的过程,涉及到多种因素的调整,以获得高质量的晶体,用于后续的结构分析。

1. 晶体优化的基本概念

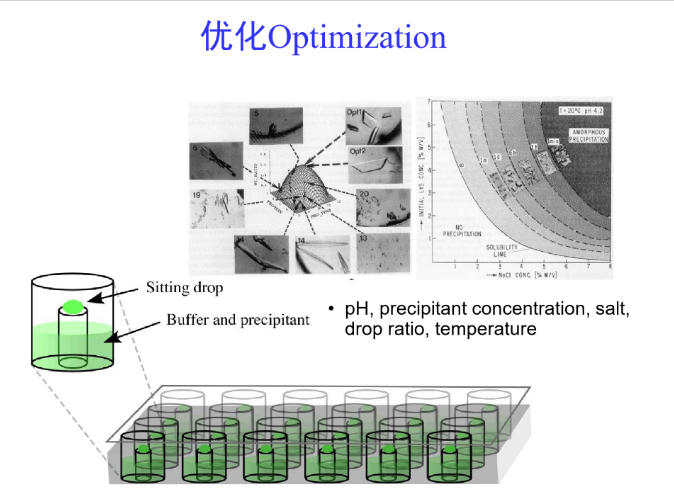

晶体优化是指通过调整各种条件,如pH值、沉淀剂浓度、盐浓度、滴液比例、温度等,来改善晶体的形成和质量。

2. 晶体优化的常用方法

a. 气化扩散结晶方法
  • 挂滴法:将蛋白质溶液滴在cover slip上,倒置在reservoir溶液上,形成挂滴。
  • 坐滴法:将蛋白质溶液直接放置在结晶板上,与reservoir溶液接触。
b. 批量结晶(Batch Crystallization)
  • 将蛋白质溶液和沉淀剂溶液混合,通过油层覆盖以防止水分蒸发。
c. 透析(Dialysis)
  • 使用透析管将蛋白质溶液与沉淀剂溶液分离,通过透析膜进行物质交换。

3. 晶体优化的策略

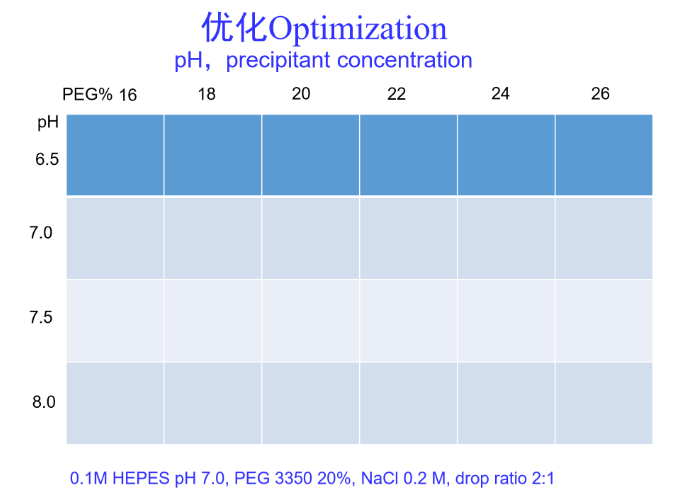

a. 调整pH和沉淀剂浓度
  • 通过改变pH值和沉淀剂的浓度,可以影响蛋白质的溶解度和晶体的形成。

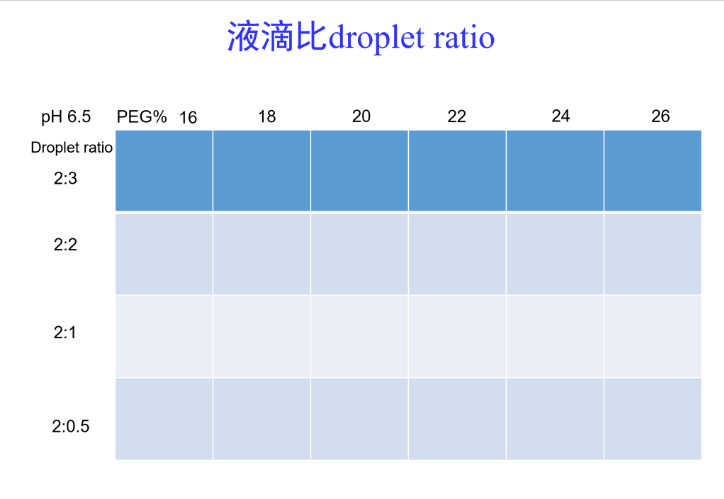

b. 液滴比(Droplet Ratio)
  • 调整蛋白质溶液与reservoir溶液的体积比,可以影响晶体的形成。

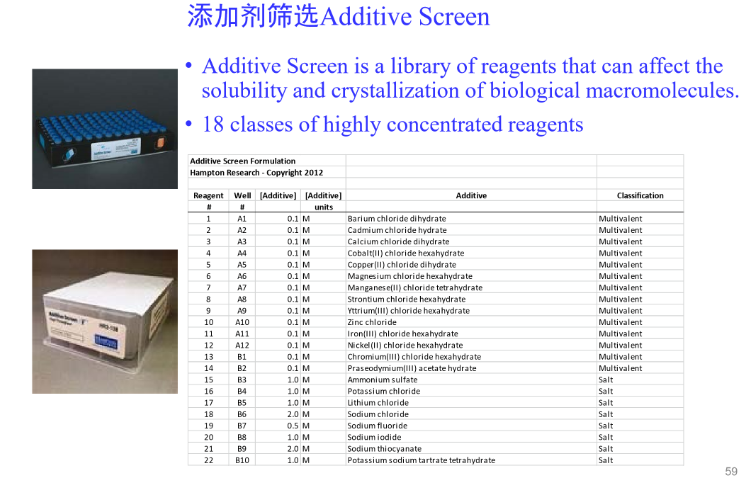

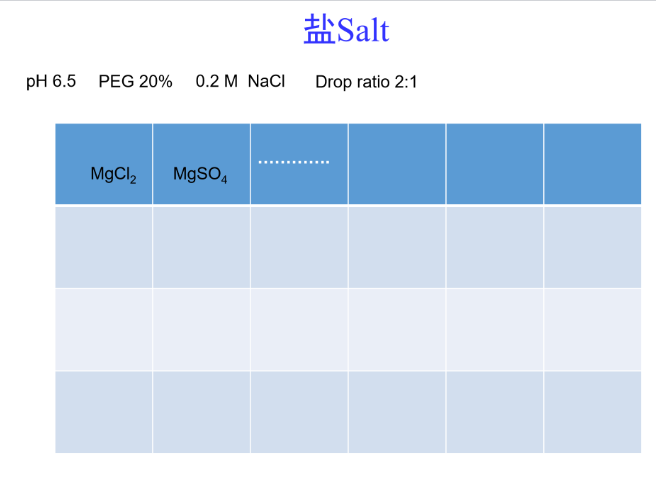

c. 添加剂筛选(Additive Screen)
  • 使用一系列试剂,如有机盐、酸、生物活性小分子、氨基酸和肽等,来促进晶体的形成。

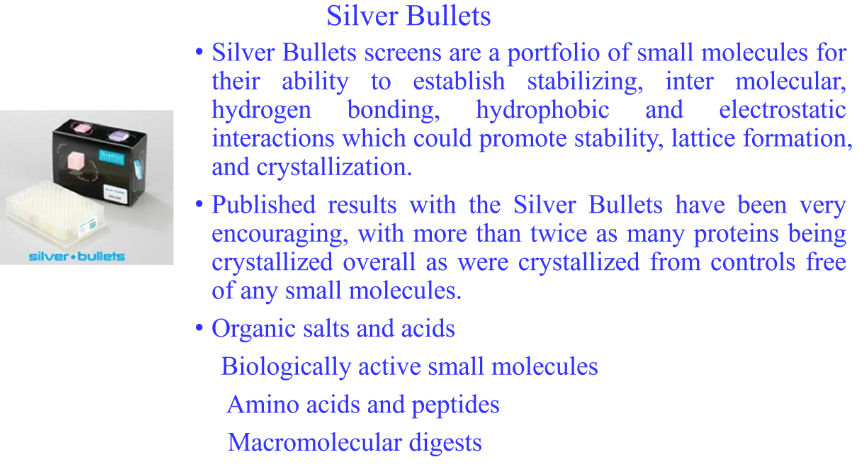

d. Silver Bullets
  • 一组小分子,能够通过建立稳定化、分子间、氢键、疏水和静电相互作用,促进晶体的形成。

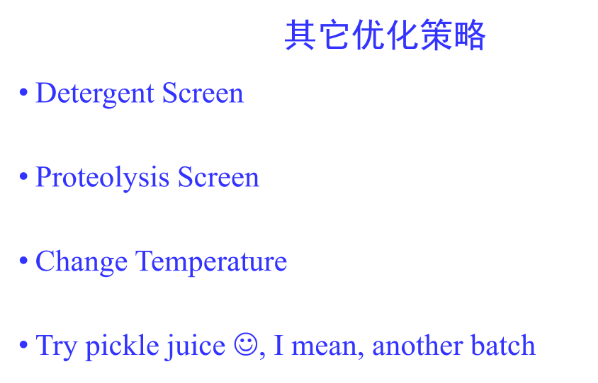

e. 其他优化策略
  • 洗涤剂筛选(Detergent Screen):使用不同的洗涤剂来优化蛋白质的溶解度和稳定性。
  • 蛋白水解筛选(Proteolysis Screen):通过蛋白水解来改善蛋白质的晶体形成。
  • 改变温度:温度对蛋白质的溶解度和晶体形成有显著影响。
  • 尝试不同的批次:即使是同一蛋白质的不同批次,也可能因为纯度、浓度等因素的差异而影响晶体的形成。

4. 答疑

  • 为什么需要优化晶体条件? 优化晶体条件可以提高晶体的质量,使其更适合于X射线衍射分析,从而获得更准确的蛋白质结构信息。
  • 如何选择合适的pH和沉淀剂浓度? 通常通过实验筛选,观察不同pH和沉淀剂浓度下晶体的形成情况,选择最佳条件。
  • 添加剂筛选如何工作? 添加剂筛选通过引入不同的小分子,改变蛋白质的溶解度和相互作用,从而促进晶体的形成。

通过这些优化策略,研究人员可以提高蛋白质晶体的形成率和质量,为结构生物学研究提供高质量的晶体样本。

===================================================================

4,衍射数据采集:

衍射数据收集是X射线晶体学中用于确定蛋白质和其他生物大分子三维结构的关键步骤。

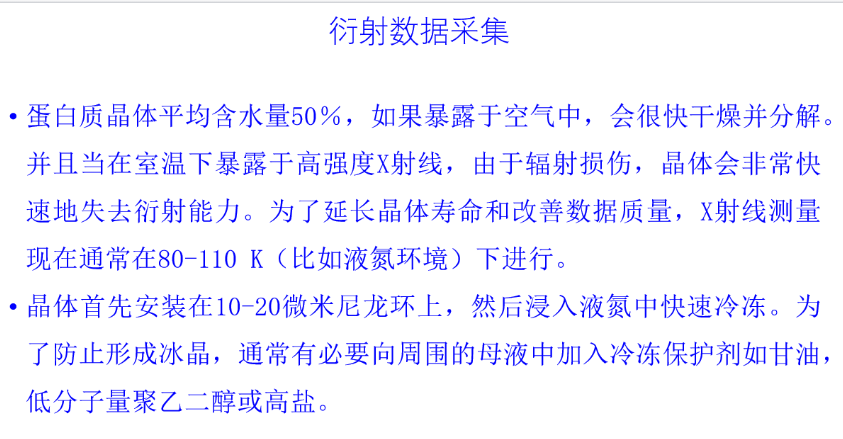

1. 晶体的准备

  • 含水量:蛋白质晶体平均含水量约为50%,暴露于空气中会迅速干燥并分解。
  • 辐射损伤:在室温下,高强度X射线会导致晶体快速失去衍射能力。
  • 冷冻保护:为了延长晶体寿命和改善数据质量,晶体在80-110K(液氮环境)下进行X射线测量。晶体安装在10-20微米尼龙环上,浸入液氮中快速冷冻。为了防止冰晶形成,需要在母液中加入冷冻保护剂,如甘油、低分子量聚乙二醇或高盐。

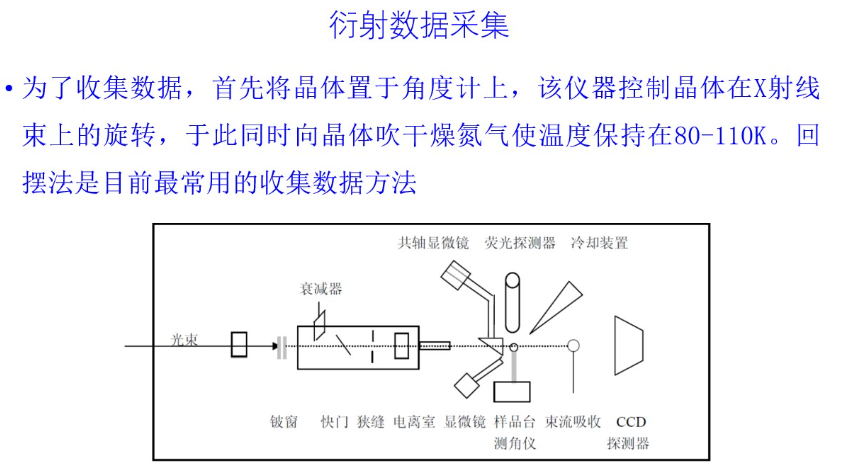

2. 衍射数据收集的设备

  • 角度计:控制晶体在X射线束上的旋转。
  • 干燥氮气:保持晶体在80-110K的温度。
  • 回摆法:最常用的数据收集方法,晶体在X射线束下旋转,以确保所有反射面都进入衍射状态。

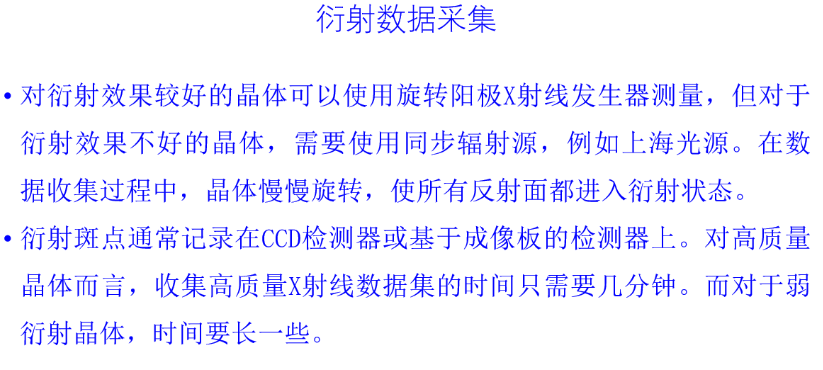

3. 衍射数据收集过程

  • 光源选择:对于衍射效果好的晶体,使用旋转阳极X射线发生器;对于衍射效果不好的晶体,使用同步辐射源,如上海光源。
  • 数据记录:衍射斑点通常记录在CCD检测器或基于成像板的检测器上。
  • 数据收集时间:高质量晶体的X射线数据集收集时间只需几分钟,而弱衍射晶体可能需要更长时间。

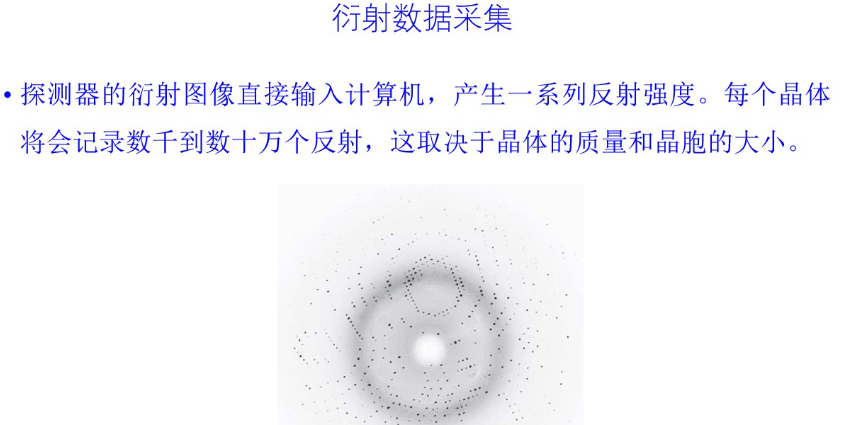

4. 数据处理

  • 探测器:衍射图像直接输入计算机,产生一系列反射强度。
  • 反射数量:每个晶体记录的反射数量取决于晶体的质量和晶胞的大小,从数千到数十万个不等。

答疑

  • 为什么需要在低温下进行X射线测量?
    低温可以减少晶体的热运动,降低辐射损伤,从而提高衍射数据的质量和晶体的稳定性。
  • 冷冻保护剂的作用是什么?
    冷冻保护剂可以降低冰晶的形成,保护晶体结构不受破坏,确保在冷冻过程中晶体的完整性。
  • 回摆法的优点是什么?
    回摆法可以确保晶体的每个反射面都有机会进入衍射状态,从而收集到更全面的衍射数据。
  • 如何选择合适的光源?
    根据晶体的衍射效果选择光源。高质量的晶体可以使用旋转阳极X射线发生器,而衍射效果不佳的晶体则需要更强大的同步辐射源。
  • 数据收集时间为何有差异?
    数据收集时间取决于晶体的质量和衍射强度。高质量晶体的衍射信号强,收集数据快;而弱衍射晶体需要更长的时间来收集足够的信号。

===================================================================

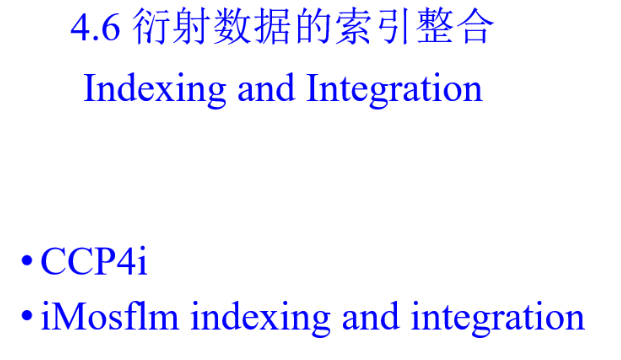

5,衍射数据的索引整合

6,分子置换法:

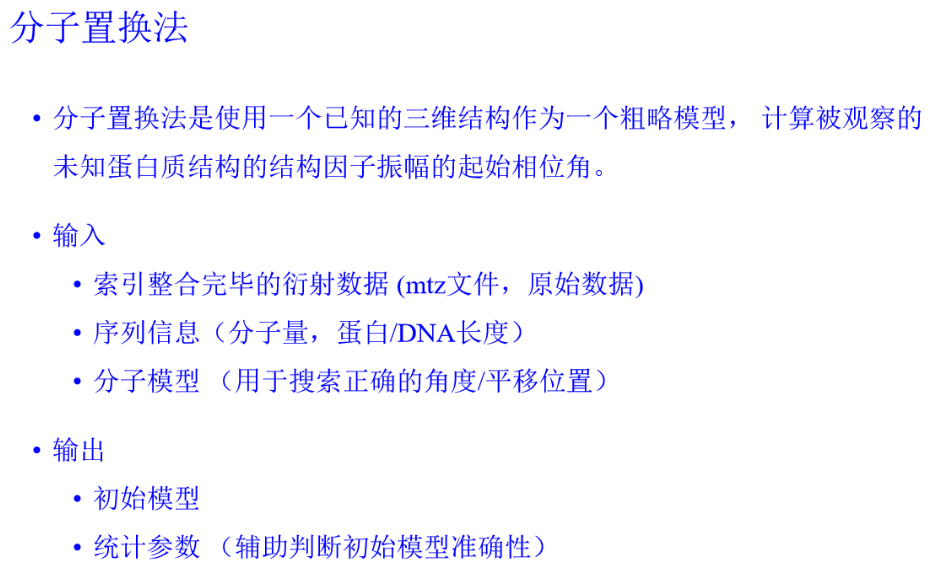

分子置换法(Molecular Replacement, MR)是X射线晶体学中用于确定生物大分子三维结构的一种常用方法。这种方法特别适用于那些与已知结构相似的蛋白质或核酸分子。

分子置换法的基本原理

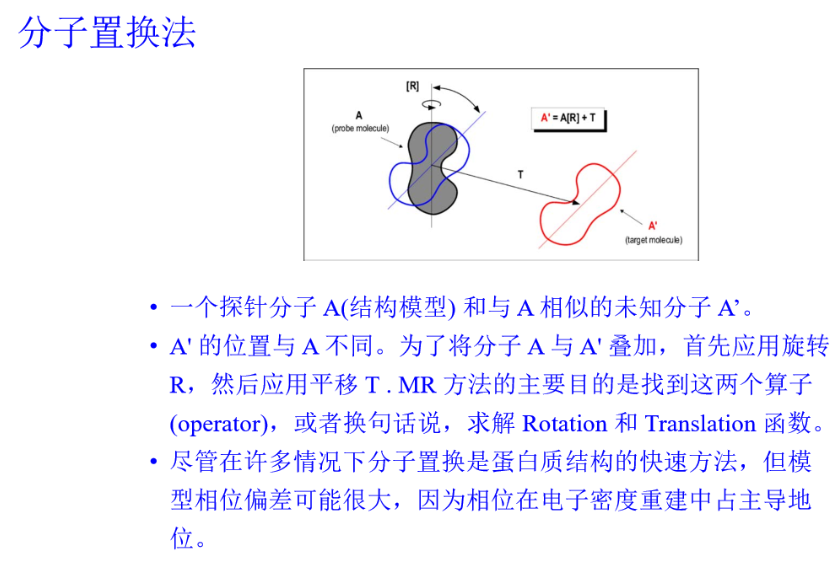

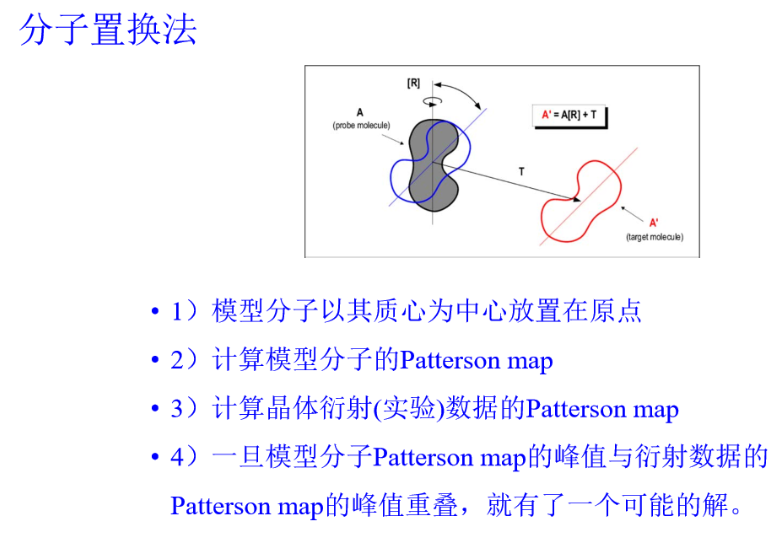

分子置换法的核心思想是使用一个已知的三维结构作为探针分子(probe molecule),通过旋转(Rotation)和平移(Translation)操作,将其与目标分子(target molecule)对齐,从而确定目标分子的结构因子相位。

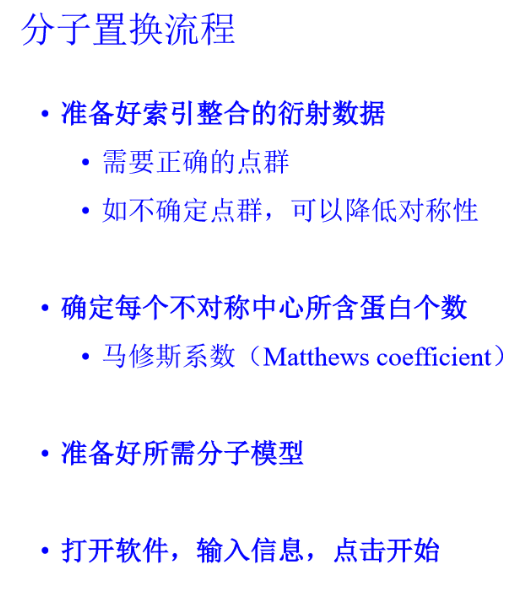

分子置换法的步骤

  1. 准备衍射数据:需要索引整合的衍射数据(通常以.mtz文件格式提供)。
  2. 确定点群:需要知道晶体的对称性,即点群。如果不确定,可以降低对称性以增加解决方案的可能性。
  3. 计算Patterson map:首先将模型分子以其质心为中心放置在原点,然后计算模型分子的Patterson map。
  4. 计算实验数据的Patterson map:使用晶体衍射数据计算Patterson map。
  5. 寻找解决方案:通过比较模型分子的Patterson map与实验数据的Patterson map,寻找峰值重叠,以确定可能的解。
  6. 确定蛋白个数和马修斯系数:确定每个不对称中心所含蛋白个数,以及计算马修斯系数(Matthews coefficient),这有助于评估模型的合理性。

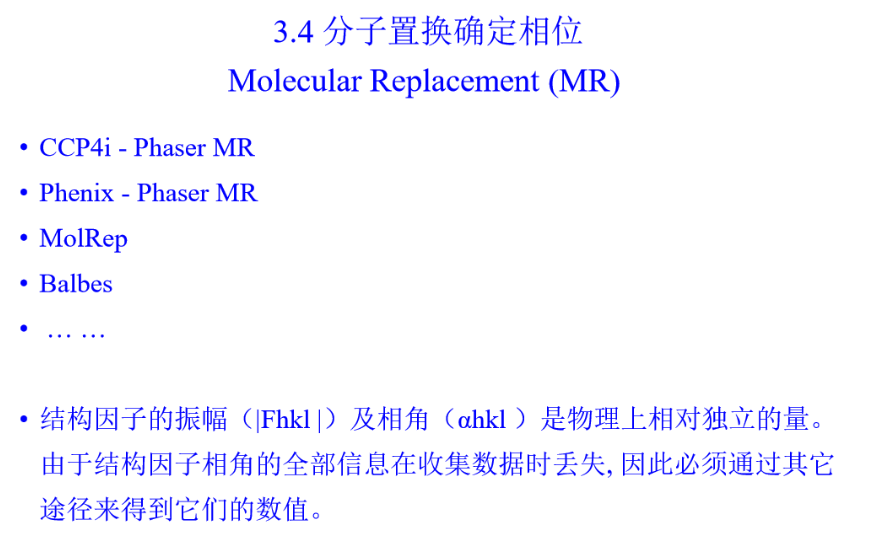

分子置换法的软件工具

  • CCP4i - Phaser MR:CCP4是一个广泛使用的晶体学软件包,Phaser MR是其中用于分子置换的程序。
  • Phenix - Phaser MR:Phenix是另一个流行的晶体学软件,也提供了Phaser MR工具。
  • MolRep:这是一个用于分子置换的独立软件。
  • Balbes:这是一个用于分子置换的较老的软件。

分子置换法的输出

  • 初始模型:通过分子置换法得到的初步三维结构模型。
  • 统计参数:用于评估初始模型的准确性,如R因子(R-factor)和相关指标。

答疑

  • 为什么需要确定点群?
    点群的确定有助于限制可能的旋转和平移操作,从而减少搜索空间,提高找到正确解决方案的效率。
  • Patterson map的作用是什么?
    Patterson map是一种用于相位确定的工具,它显示了原子间距离的分布。通过比较模型分子和实验数据的Patterson map,可以找到分子在晶体中的位置。
  • 马修斯系数的重要性是什么?
    马修斯系数是一个衡量晶体中溶剂含量的指标,它有助于评估模型的合理性。一个合理的模型应该具有与晶体观察到的溶剂含量相匹配的马修斯系数。
  • 分子置换法的局限性是什么?
    分子置换法依赖于已知结构的相似性,如果目标分子与已知结构差异较大,这种方法可能不适用。此外,如果初始模型与目标结构差异较大,可能导致错误的相位信息,影响最终结构的准确性。

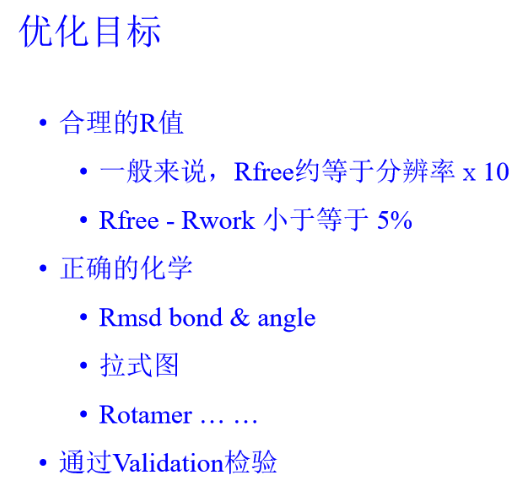

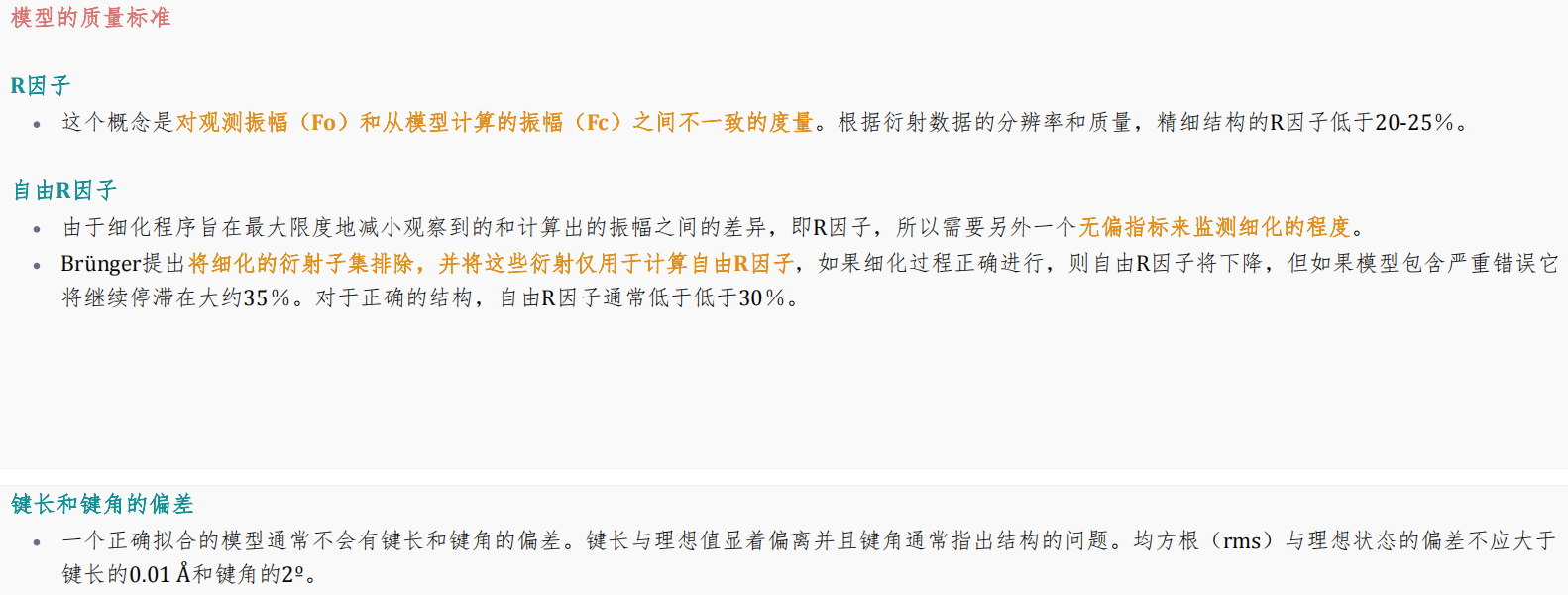

===================================================================7,模型质量标准:

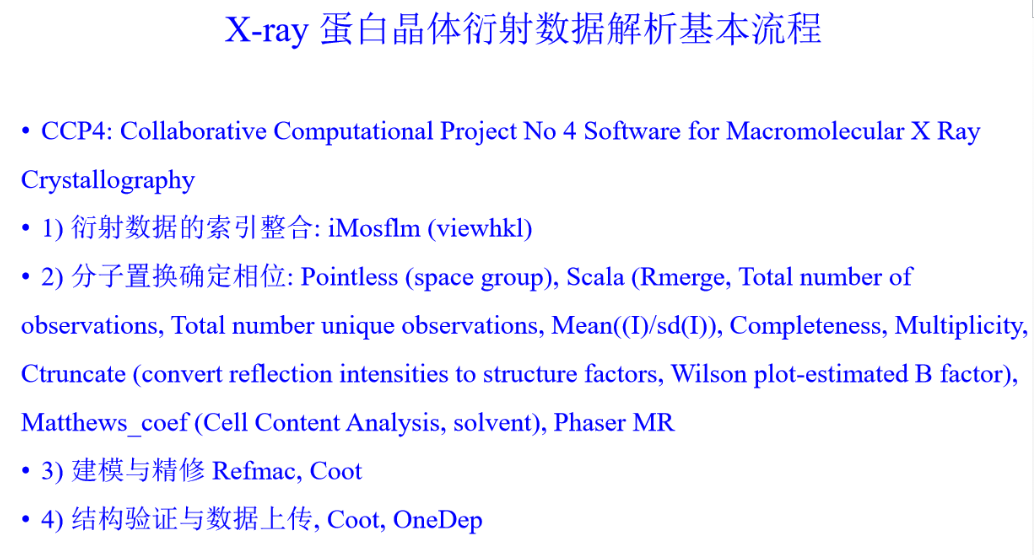

8,x射线蛋白晶体衍射数据解析基本流程:

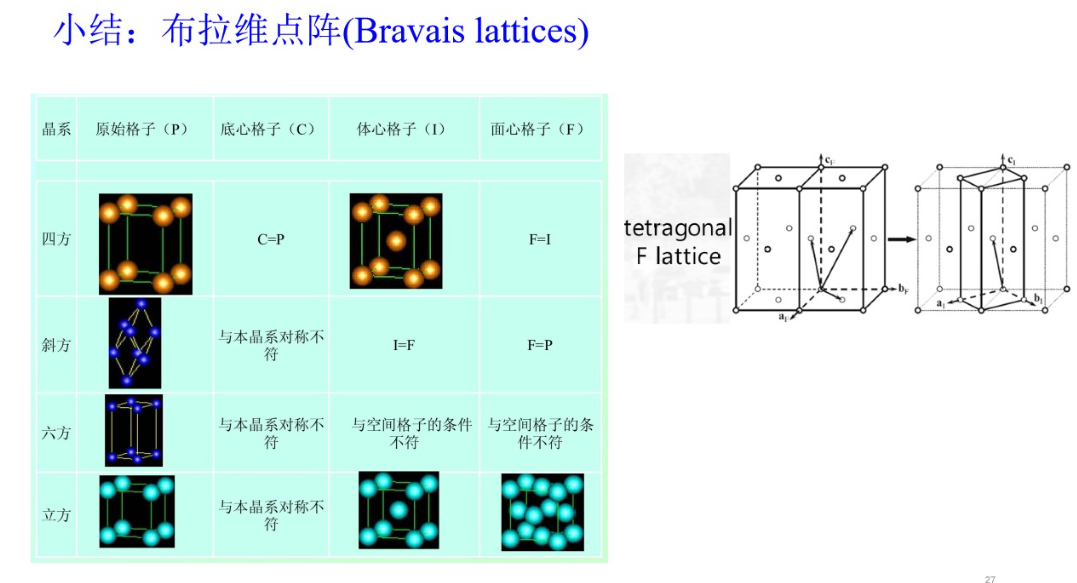

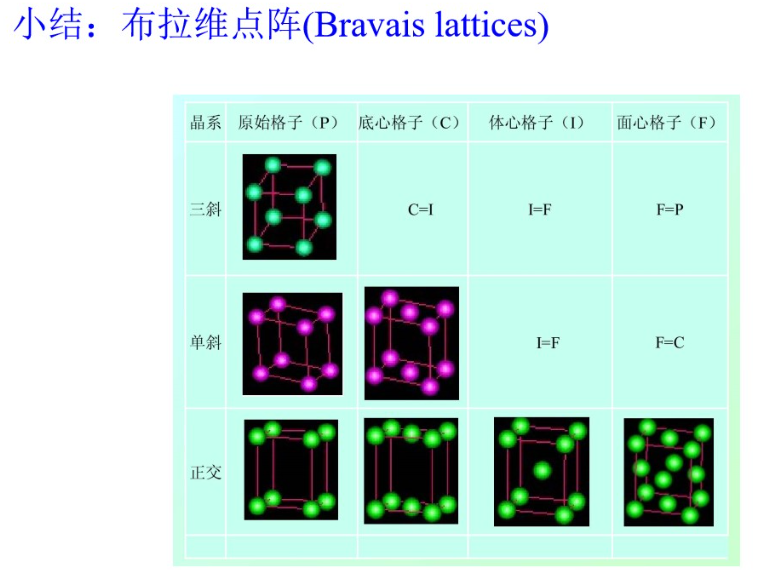

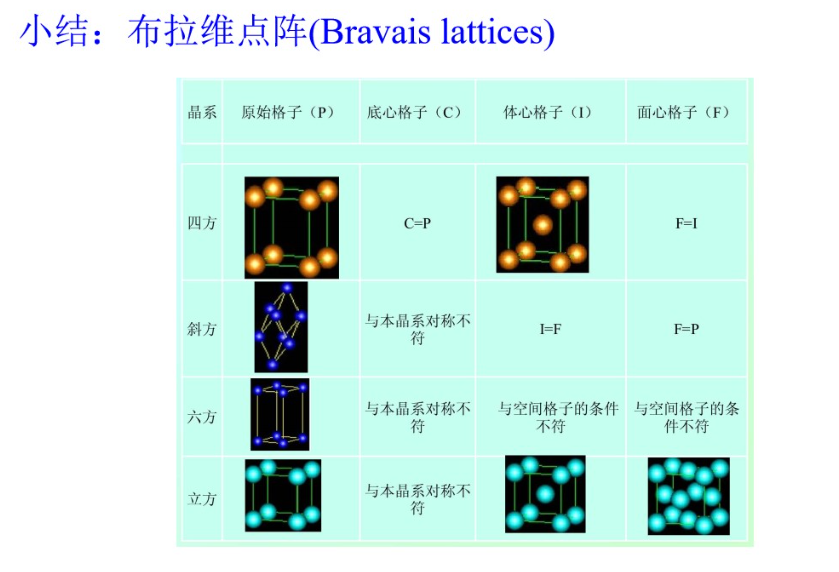

9,7大晶系:

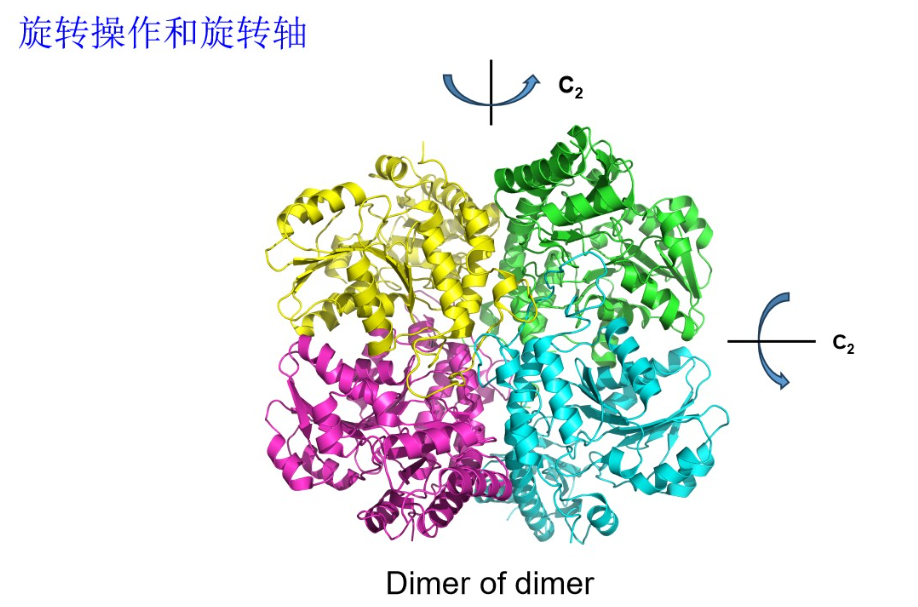

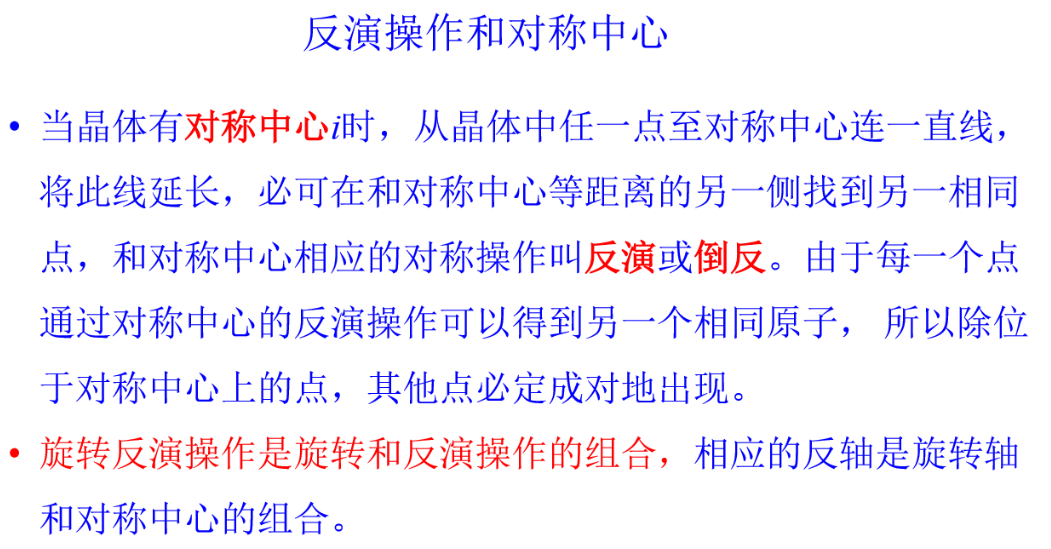

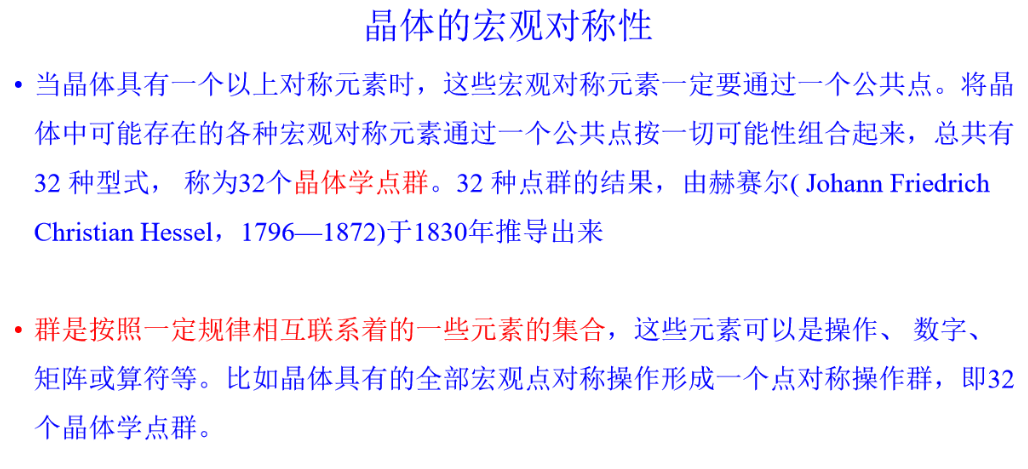

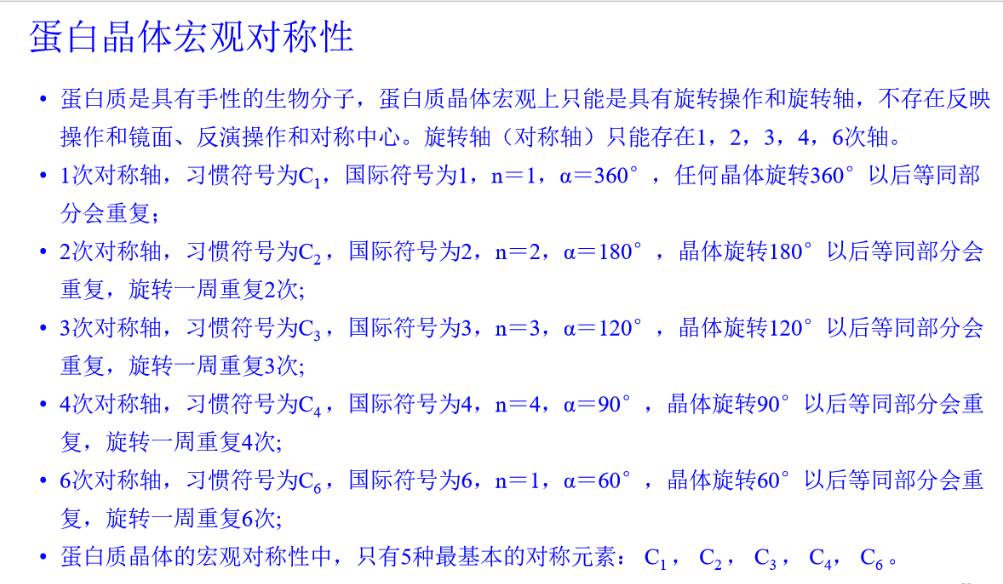

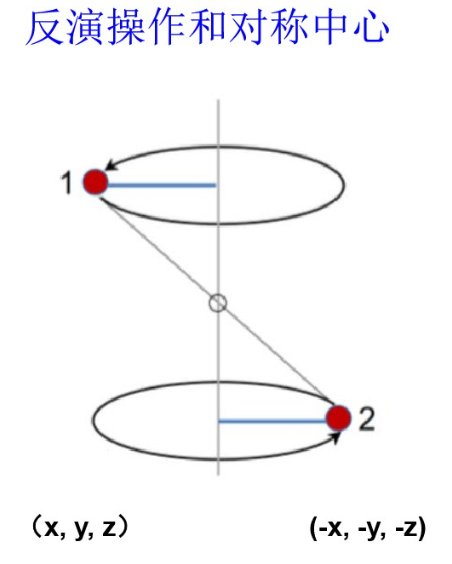

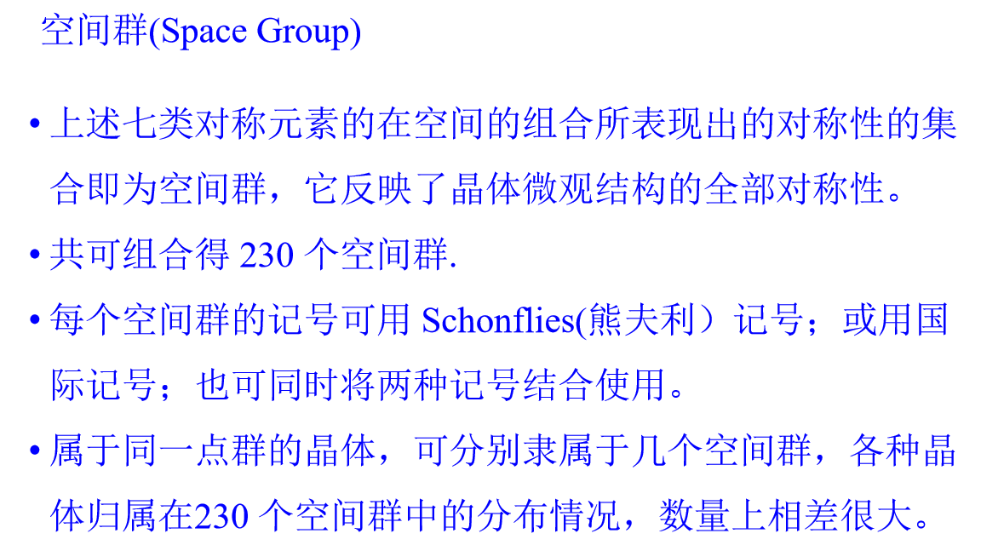

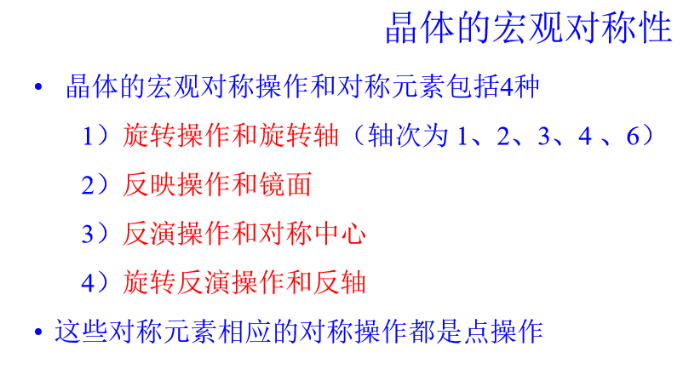

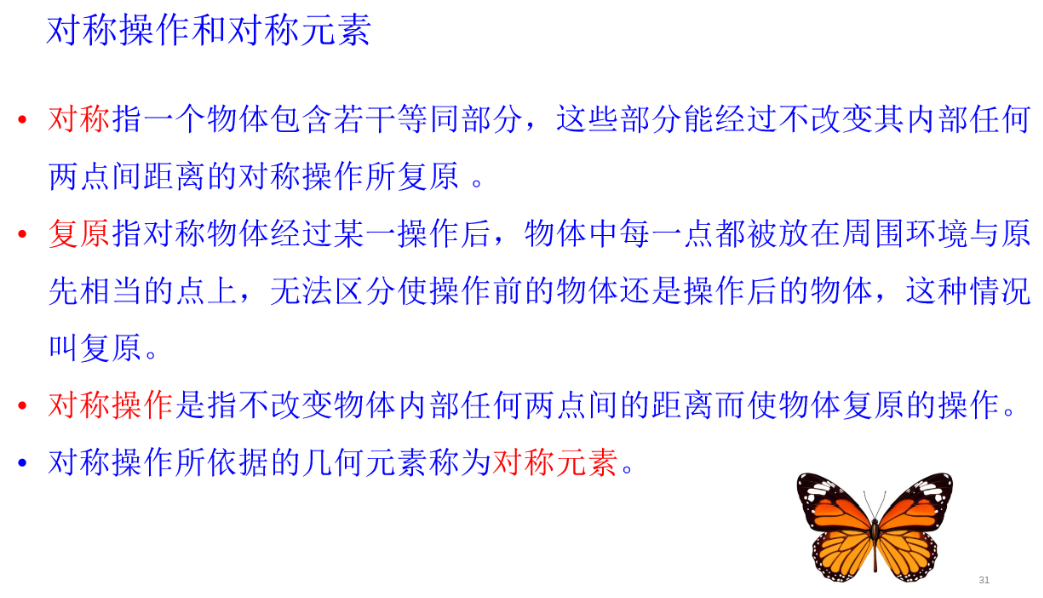

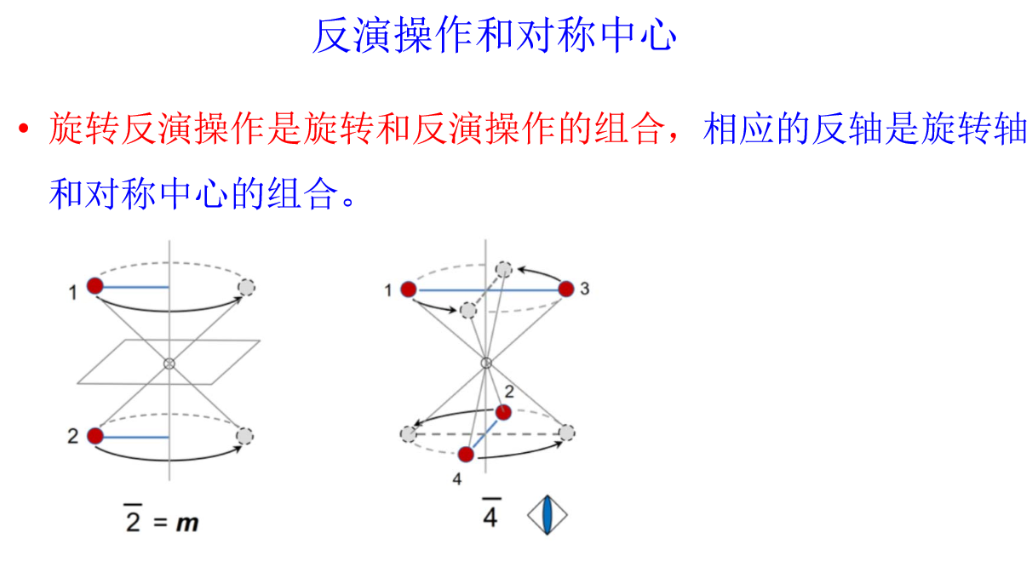

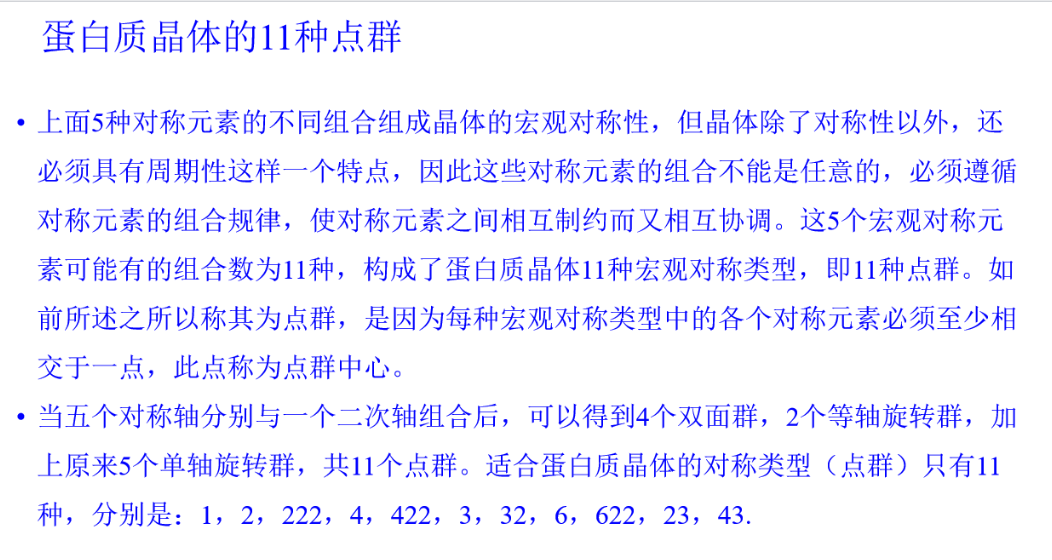

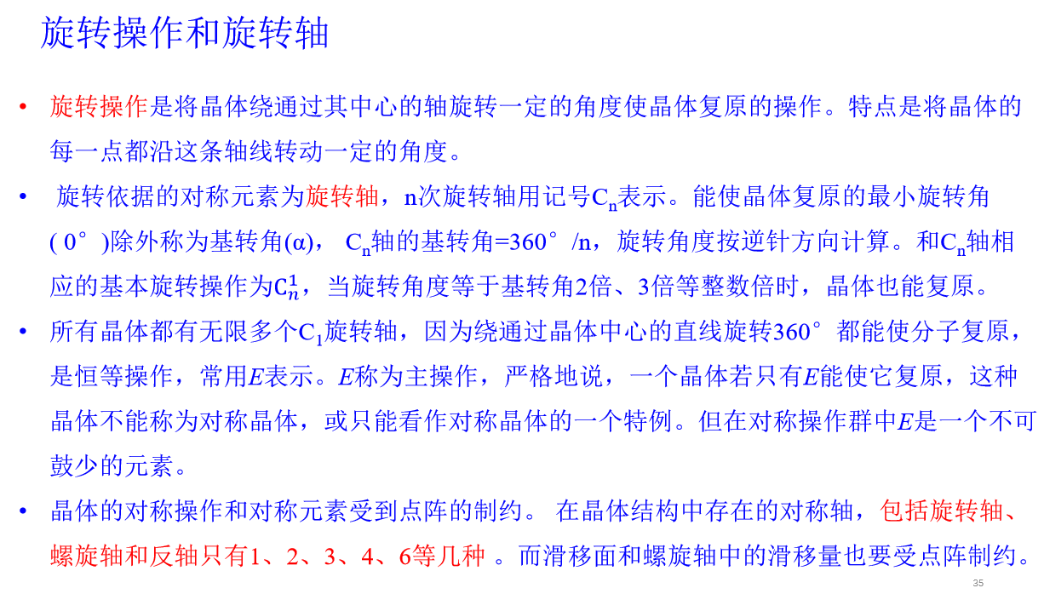

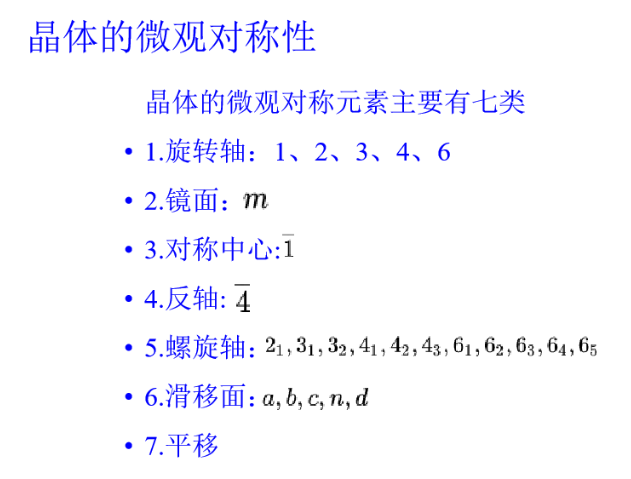

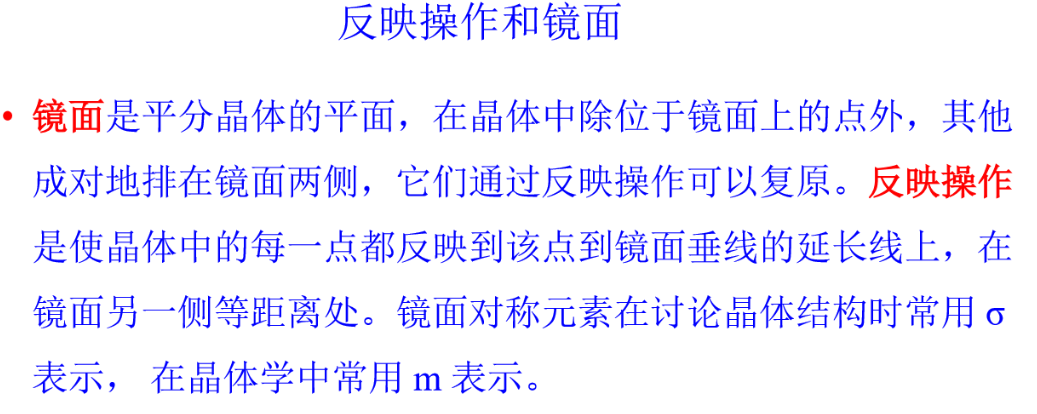

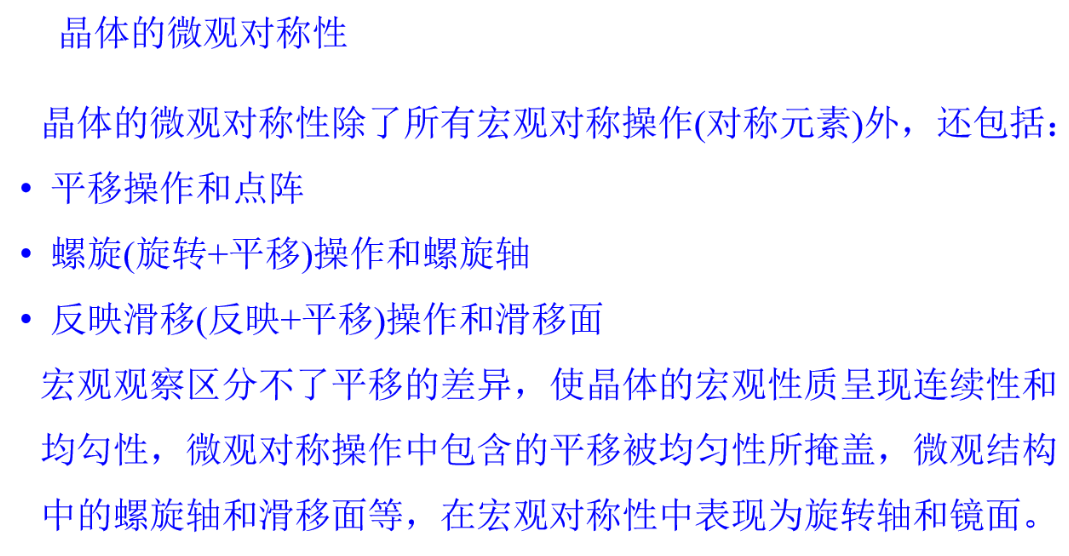

10,晶体的对称性:

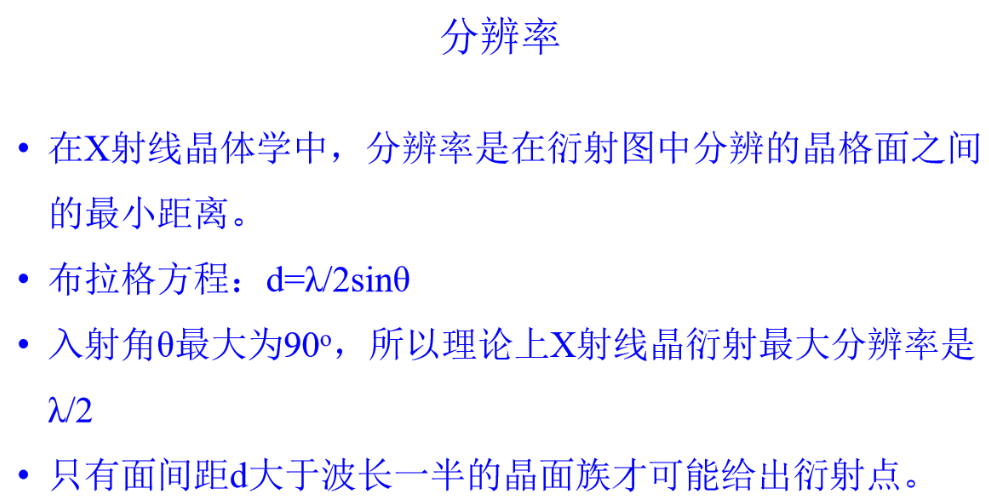

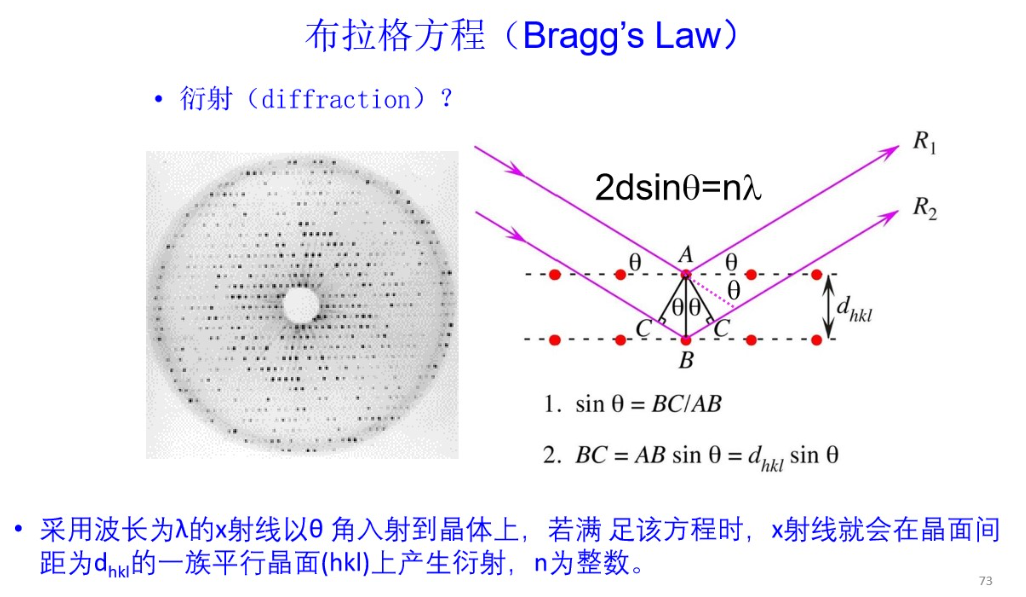

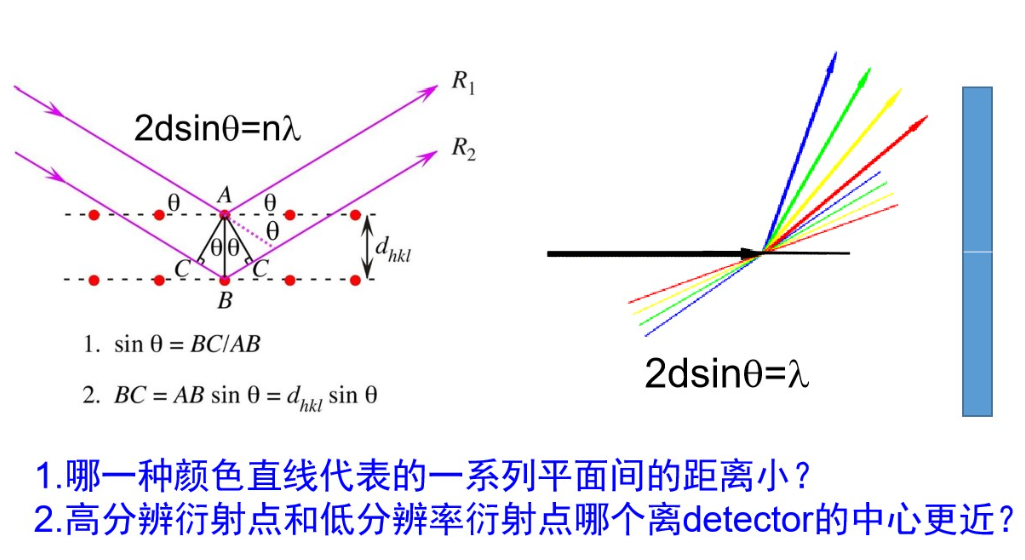

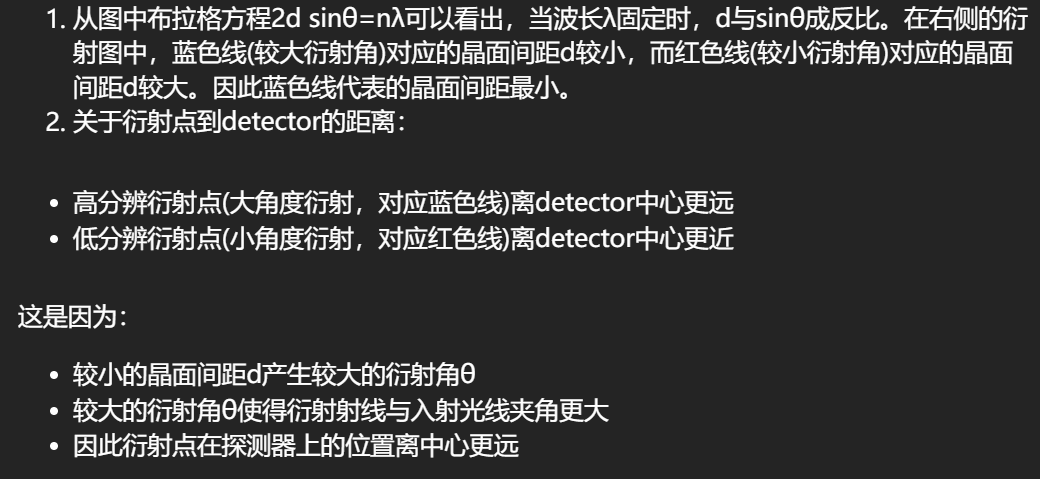

11,布拉格方程:

分辨力可以简单理解为d,

高分辨率意味着d小,低分辨率意味着d大;
