一篇文章讲清楚激光二极管原理、结构、材料、种类和应用

本文链接：https://blog.csdn.net/weixin_62754920/article/details/146939358

1、什么是激光二极管？（半导体激光器）

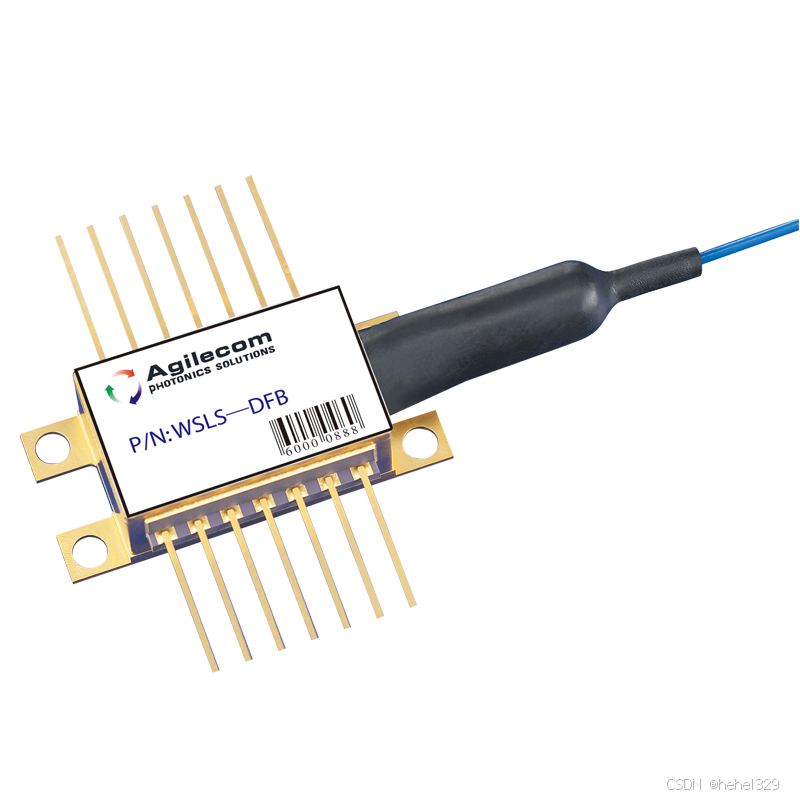

1.1.激光二极管（Laser Diode）也被称为“半导体激光器”

“激光”是“Light Amplification by Stimulated Emission of Radiation”的首字母缩写，意为“受激辐射光放大”。

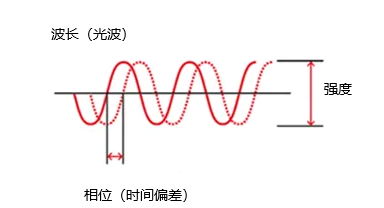

1.1.1.自然光和LED光即使波长恒定，其相位差不恒定，波形也不整齐。

1.1.2.而激光是仅放大特定波长的“相干（coherent）”光。相干光源因其相位差恒定、波形一致，可利用干涉使焦点非常小（数um~），从而可用于光开关和光调制等各种应用中。

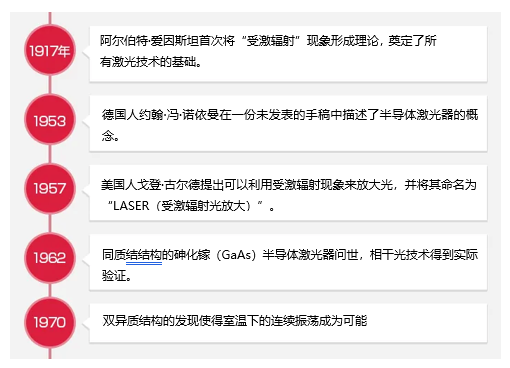

1.2.激光二极管的历史与发展

激光二极管的历史始于1917年，当时阿尔伯特·爱因斯坦首次将“受激辐射”现象形成理论，奠定了所有激光技术的基础。后来，德国人约翰·冯·诺依曼于1953年在一份未发表的手稿中描述了半导体激光器的概念。1957年，美国人戈登·古尔德提出可以利用受激辐射现象来放大光，并将其命名为“LASER（受激辐射光放大）”。就这样，随着各国科学家对激光器的研究不断取得进展，1962年同质结结构的砷化镓（GaAs）半导体激光器问世，相干光技术得到实际验证，同年，可见光振荡也获得成功。然而，这个时代的半导体激光器存在室温下连续振荡方面的课题。1970年，双异质结构的发现使得室温下的连续振荡成为可能。1970年代之后，半导体激光器技术迅速发展，并被广泛应用于各个领域。

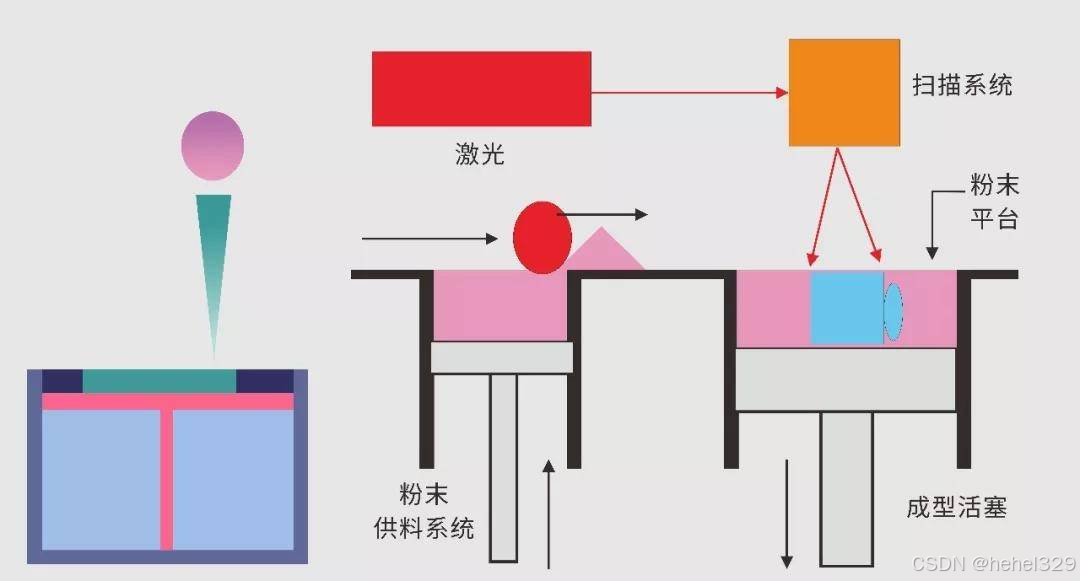

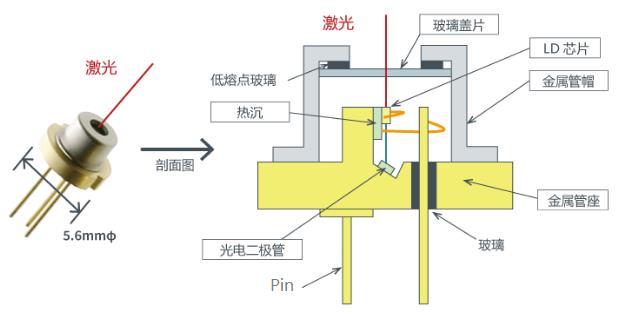

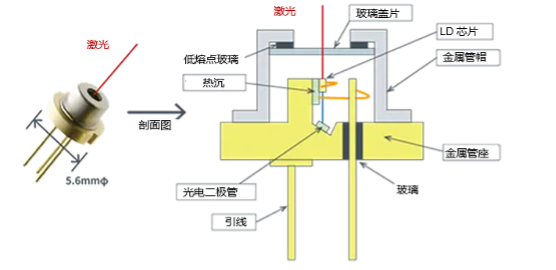

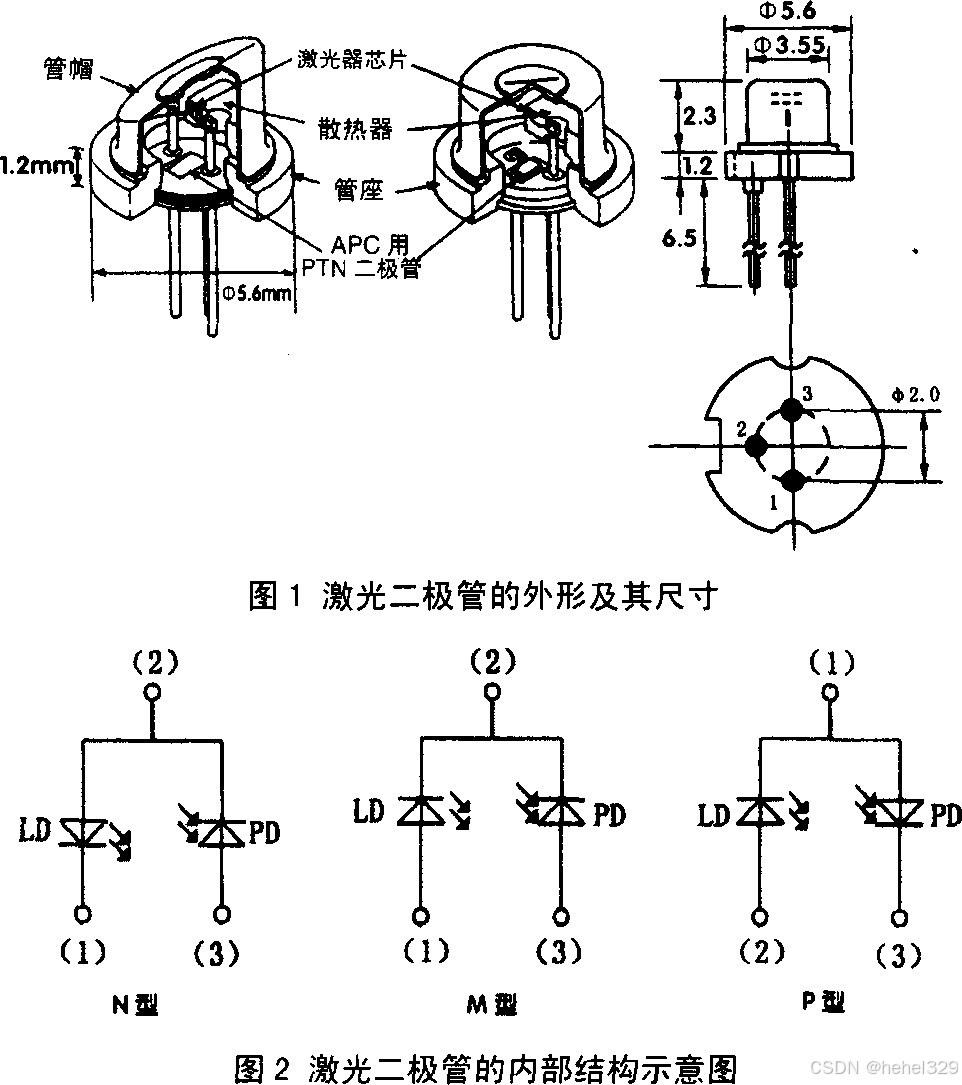

1.3.激光二极管的内部结构图

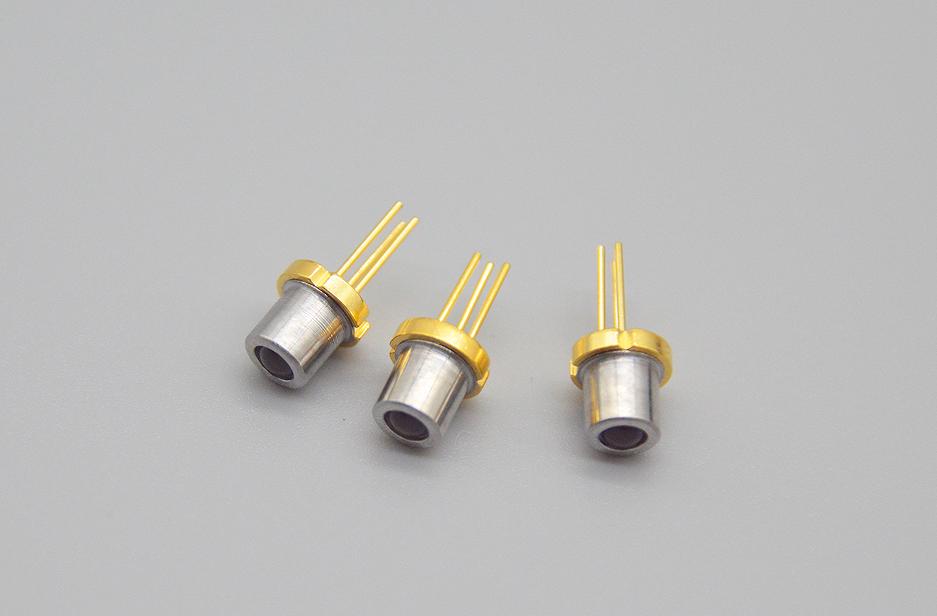

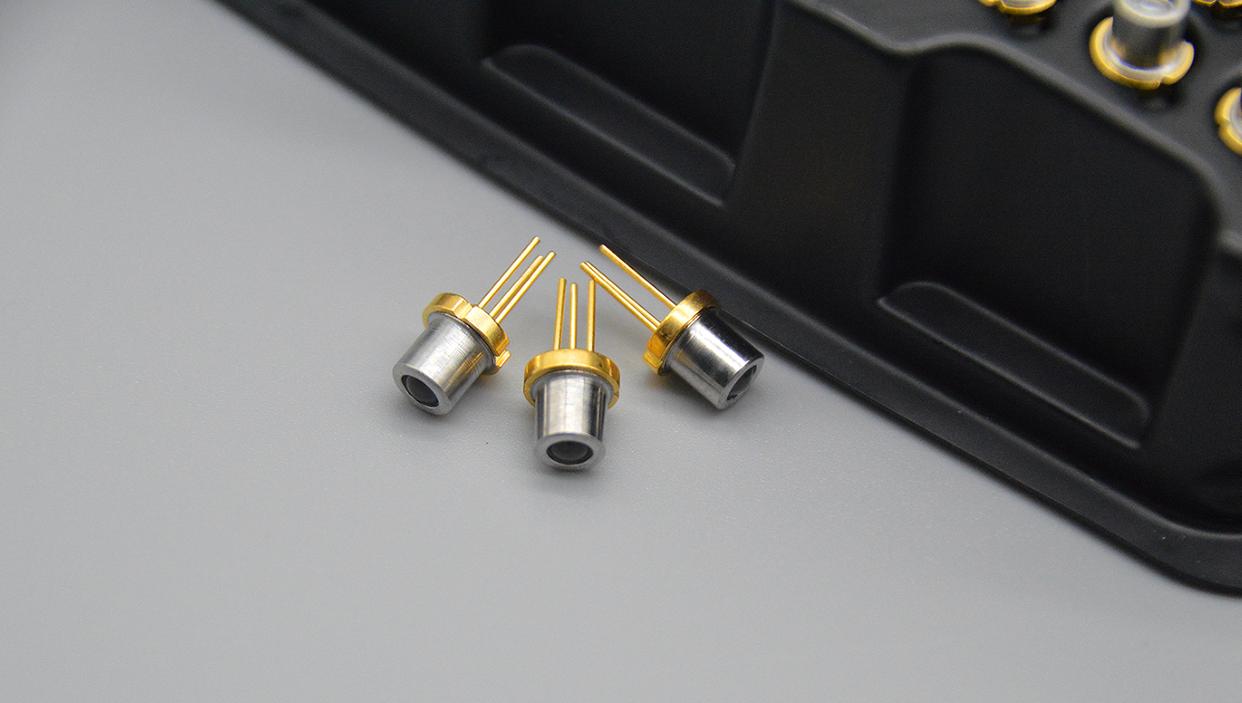

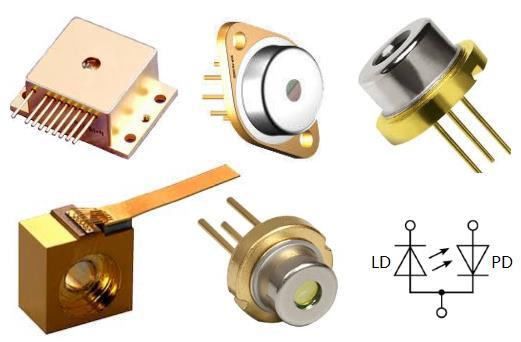

下面我们就以当前市面上最常见这种激光二极管实物为例，说明一下激光二极管的大致构造情况：

1.3.1.由上图可见，激光二极管LASER内包括四个部分：

第一部分是激光发射部分(可用LD表示)，它的作用是发射激光；

第二部分是光电二极管，是激光的接收反馈器(可用PD表示)，它的作用是接收、监测LD发出的激光(当然，若不需监测LD的输出，PD部分则可不用)，此外这两个部分还要一个共用公共电极。因此，通常激光二极管有三个电极；

第三部分是玻璃盖片做的镜头，其作用是防尘还有谐振腔的用途；

第四部分是金属外壳，主要固定、屏蔽外界干扰信号和散热的作用。

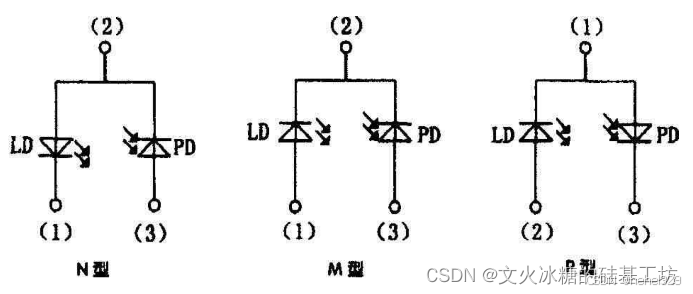

1.3.2.激光二极管的分类

1.4.主要技术参数

①波长：即激光管工作波长，可作光电开关用的激光管波长有635nm、650nm、670nm、

690nm、780nm、810nm、860nm、980nm等。

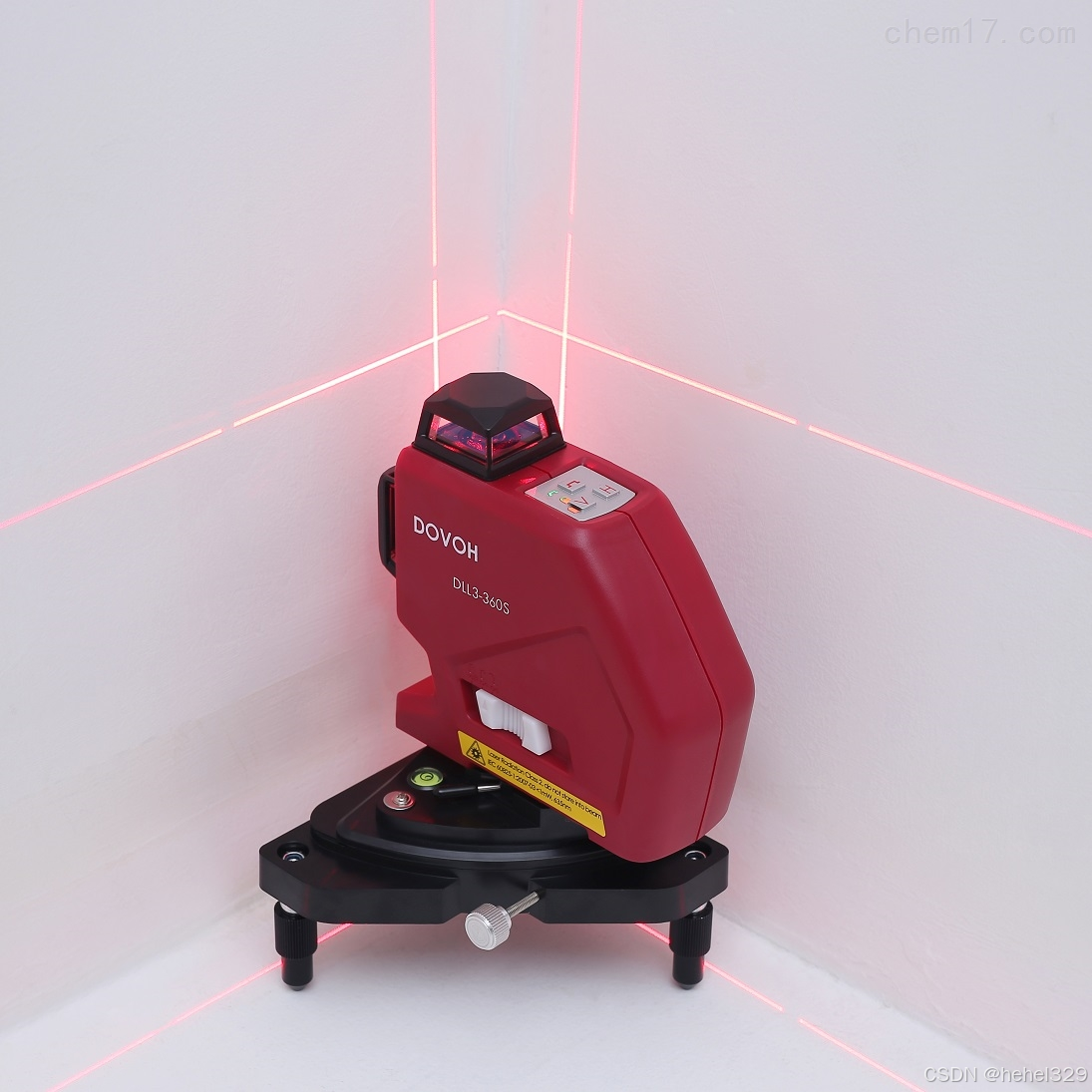

红光激光的波长一般为630nm-680nm之间，发出的光就是红色的，也是最常见的激光（主要用于医疗哺光仪领域等）；

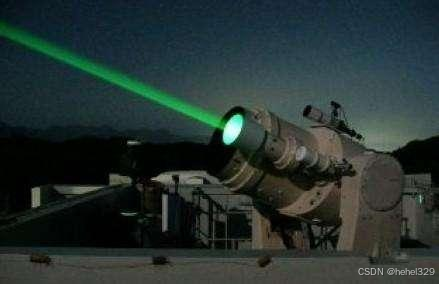

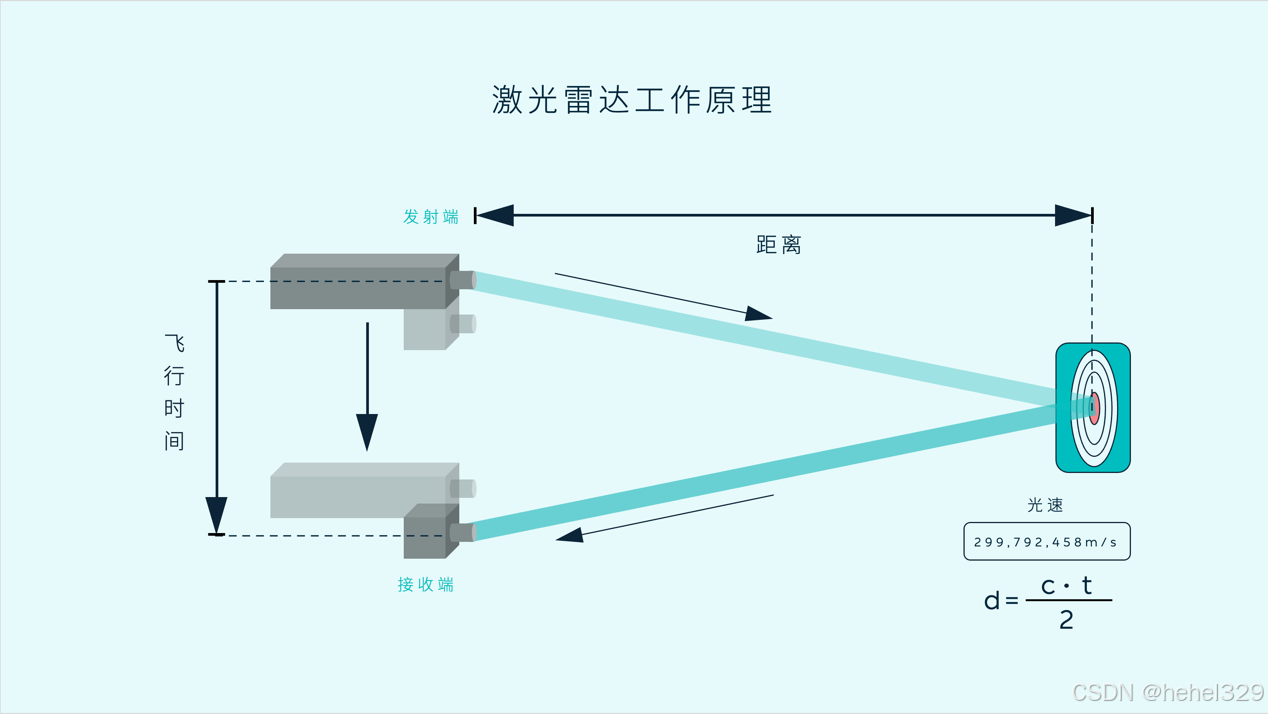

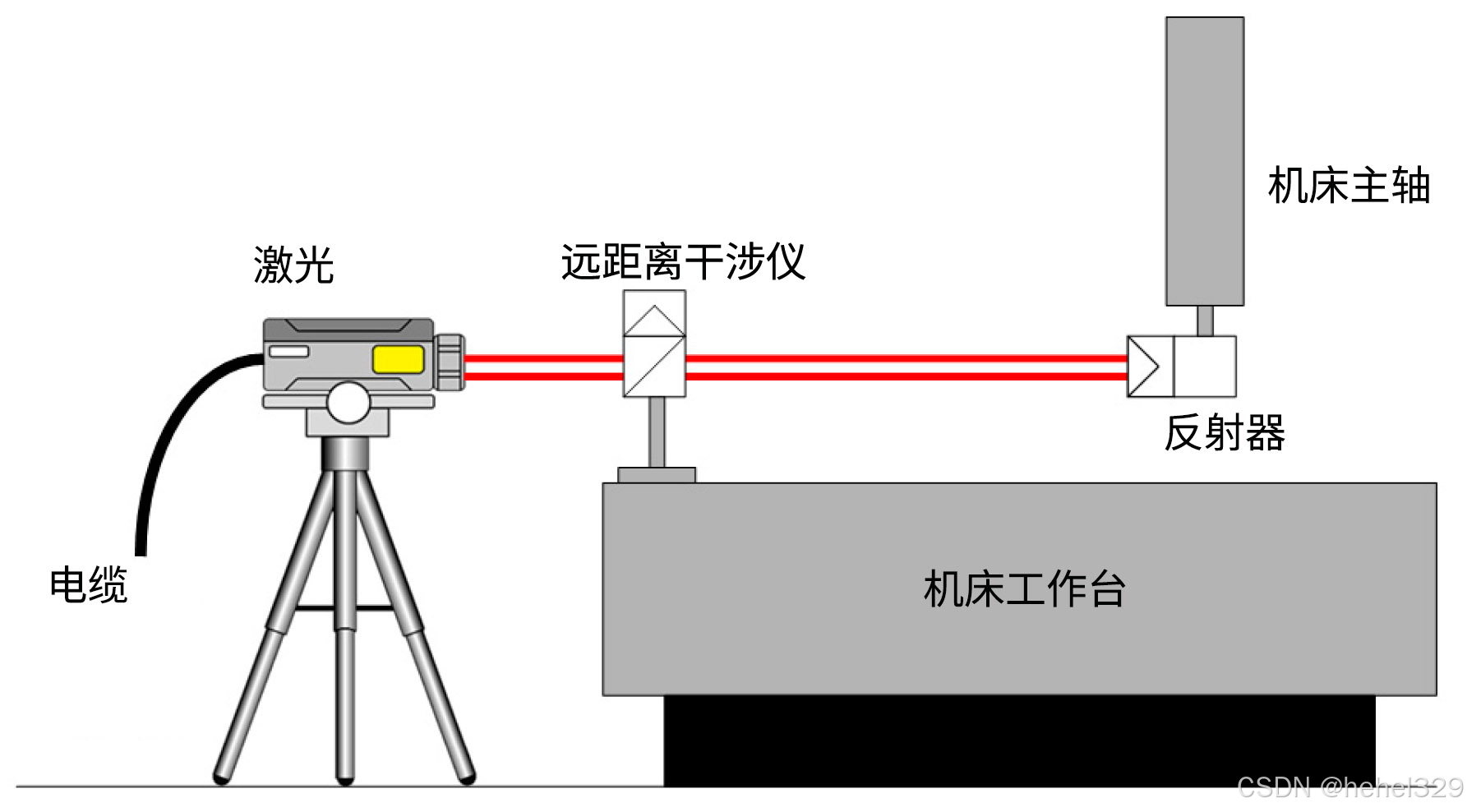

绿光激光器的波长一般在532nm左右，（主要用于激光测距领域等）；

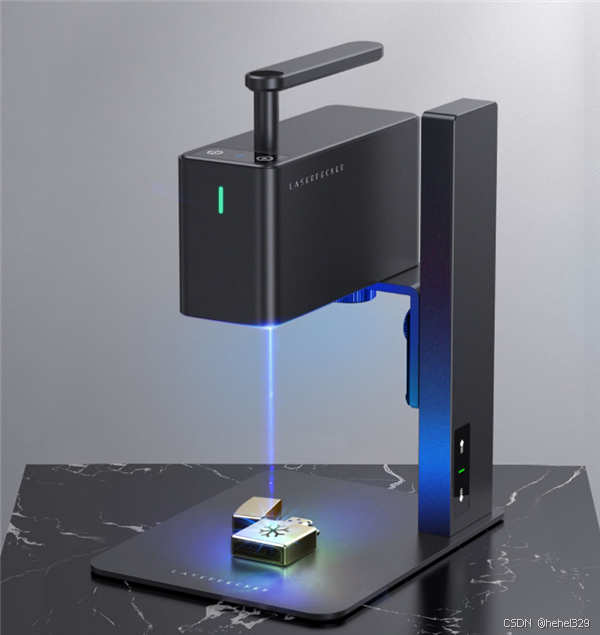

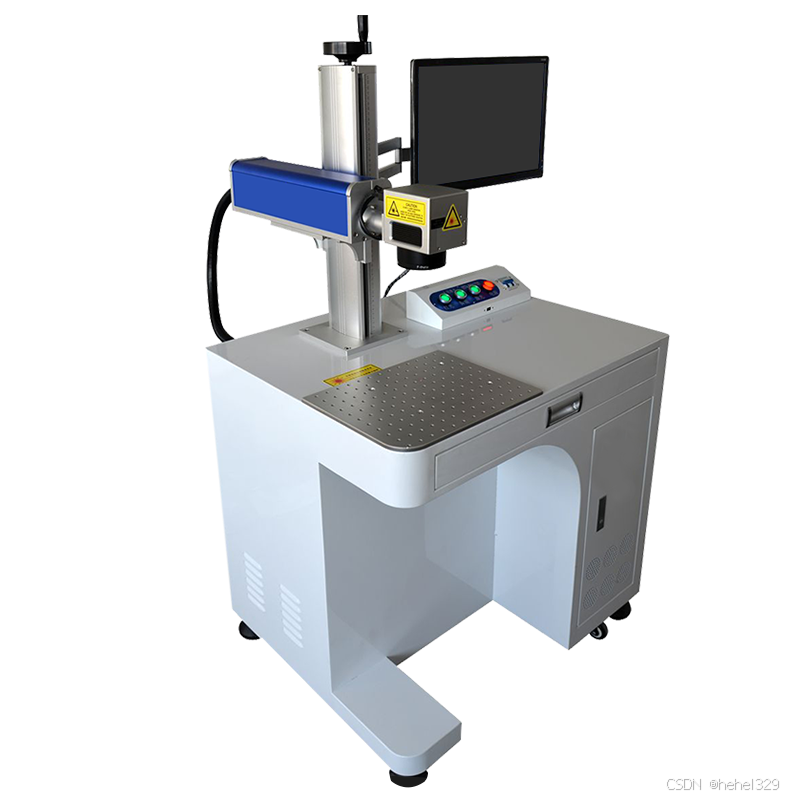

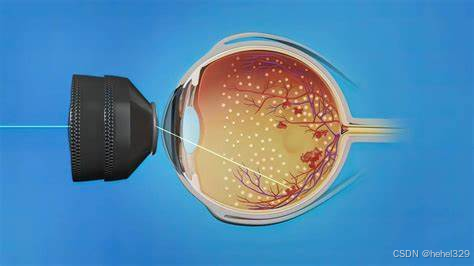

蓝色激光波长一般在400nm-500nm之间（主要用于激光手术和雕刻领域等）；

紫外激光在350nm-400nm之间（主要用于生物医学和材料加工领域等）；

红外激光是最特殊的，按照波长范围和应用领域的不同，红外激光波长一般位于700nm-1mm之间的范围内。

可以将红外波段进一步分为近红外（NIR）、中红外（MIR）和远红外（FIR）三个子波段。

近红外波长范围大约在750nm-1400nm之间，应用广泛，例如光纤通信、生物医学成像和红外夜视设备等。

中红外波长范围大约在1,400 nm-10,000nm之间，常用于检测分析、光谱学和热成像等领域。

远红外波长范围大约在10,000nm至1mm之间，应用于远程控制、遥感和半导体制造等领域。

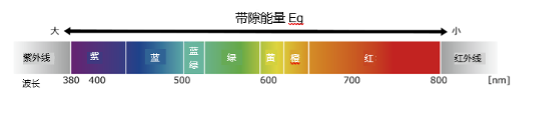

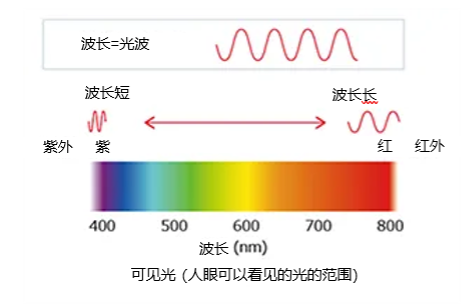

下图是常见波长的镭射光对应的颜色：

②阈值电流Ith ：即激光管开始产生激光振荡的电流，对一般小功率激光管而言，其值约在数十毫安，具有应变多量子阱结构的激光管阈值电流可低至10mA以下。

③工作电流Iop ：即激光管达到额定输出功率时的驱动电流，此值对于设计调试激光驱动电路较重要。

④工作电压Vop：是发出规定的光输出时需要的正向电压。

⑤光输出功率 Po：最大允许的瞬时光学功率输出。这适用于连续或脉冲操作模式。

⑥暗电流 Id：光电二极管反向偏置时的泄漏电流。暗电流既取决于温度又取决于电压，

理想的二极管/光电二极管在相反的方向上没有电流。

⑦微分效率η：每单位驱动电流的光输出的增加量。表示在激光振荡领域相对于正向电流的光输出直线的倾斜度。

⑧垂直发散角θ⊥：激光二极管的发光带在垂直PN结方向张开的角度，一般在15?~40?左右。

⑨水平发散角θ∥：激光二极管的发光带在与PN结平行方向所张开的角度，一般在6?~ 10?左右。

⑩监控电流Im ：即激光管在额定输出功率时，在PIN管上流过的电流。

1.5.注入电流-光输出 (I-L) 的特性及光功率测量

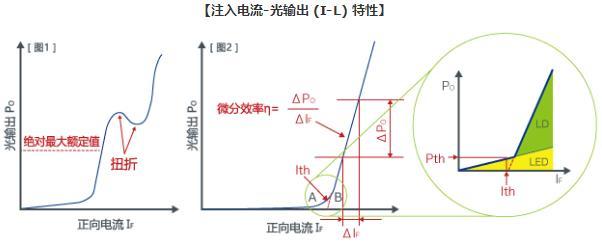

下图是注入电流-光输出 (I-L) 特性。如果激光二极管通过放大得到的增益（Gain）高于内部损耗和磁镜损耗，则产生振荡。即存在振荡电流阈值。最大输出受到扭折（电流-光输出直线的折弯）、COD（端面光破坏）、温度引起的热饱和等的限制。

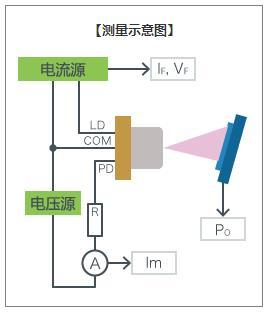

测量激光二极管的光输出时使用光功率计。如下图所示，设置受光面时，使激光的所有光束都入射到光功率计的受光面上。将受光面相对光轴倾斜5~20°，以避免来自光功率计受光面的反射光返回到激光二极管。I-L特性表示正向电流 (IF) 和光输出 (PO) 的关系，可读取阈值电流 (Ith) 和工作电流 (Iop) 。监视电流 (Im) 是用内置的光电二极管监视从激光芯片后面射出的激光时的输出电流。

注：因为这些测量受温度影响很大，所以请在激光二极管上安装散热板，使用温度控制器在控制壳体温度的状态下测量。

1.6.激光二极管的驱动

激光二极管具有体积小、重量轻、耗电低、驱动电路简单、调制方便、耐机械冲击以及抗震动等优点，但它对过电流、过电压以及静电干扰极为敏感，因此，在使用时，要特别注意不要使其工作参数超过其最大允许值，可采用的驱动方法如下：

①用直流恒流源驱动激光二极管（如用LM317搭建的恒流驱动电路）。

②在激光二极管电路上串联限流电阻器，并联旁路电容器。

③由于激光二极管温度升高将增大流过它的电流值，因此，必须采用必要的散热措施，保证器件工作在一定的温度范围之内。

④为了避免激光二极管因承受过大的反向电压而造成击穿损坏，可在其两端反并联上快速硅二极管。

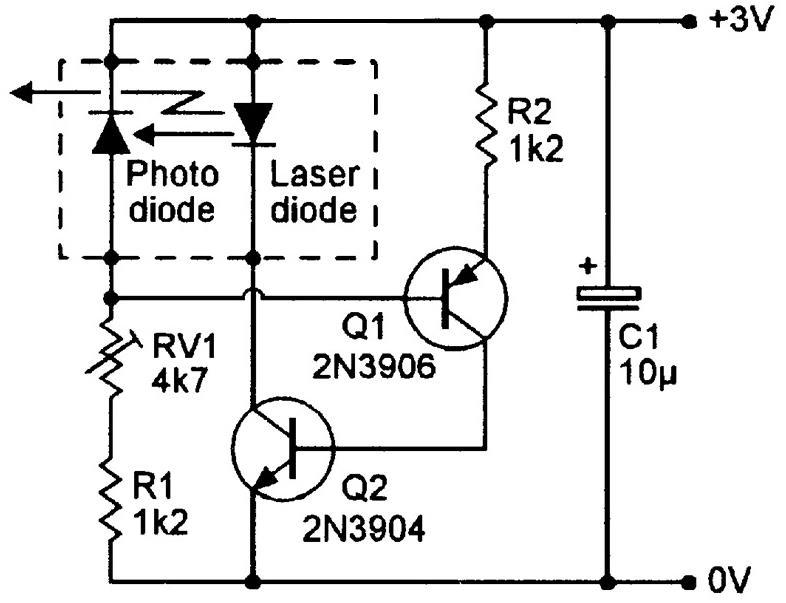

激光二极管的特色之一，是能直接从电流调制其输出光的强弱，因为输出光功率与输入电流之间多为线性关系。实际应用中，通常使用APC（Auto Power Control自动功率控制）电路来驱动激光二极管，其利用内置在同一封装内部，使之能够接收到来自LD光的光电二极管PD用于反馈和监视LD管的输出，，使该激光管LD的输出达到恒定所需的光功率。如下图是一个较简单的激光二极管APC驱动电路：

2、激光二极管的发光原理

激光二极管是一种能发射特定波长激光的半导体器件。其基本结构由p型半导体和n型半导体组成的pn结、发射光的有源层、以及反射光的有涂层的镜面组成。

激光二极管的发光原理是当电流流动时电子和空穴复合，此时辐射出的光子在有源层内被放大，并在谐振器内被反射，形成激光。我们先来了解一下激光二极管和LED共有的“发光半导体”的基本结构和发光原理。

2.1二极管的基本结构和材料

半导体是导电性能介于导电的“导体”和不易导电的“绝缘体（非导体）”之间的物质。导体包括铁、金等金属物质，绝缘体包括橡胶、玻璃等物质。半导体可以通过使其导电或不导电来控制电流。另外，在某些使用方式下，还可以在光能和电能之间进行能量转换。

通常，二极管的元件主要由硅（Si）制成。硅（Si）是最典型的半导体材料。硅以“硅石（SiO2：主要成分是二氧化硅的石头”的形式存在于自然界中，是一种资源丰富的材料。因其易于加工而被广泛应用于很多半导体产品中。

硅（Si）作为半导体材料，本来是绝缘体，几乎没有作为载流子的自由电子。因此，通过向硅（Si）中添加其他杂质来提高硅（Si）中的载流子浓度，从而提高其电导率。像这样通过添加杂质来增加载流子的半导体被称为“杂质半导体”。载流子包括自由电子和自由空穴，其中使自由电子载流子增加的半导体称为“n型半导体”，使自由空穴载流子增加的半导体称为“p型半导体”。

* p型半导体（+：positive，空穴多的半导体）
n型半导体（-：negative，电子多的半导体）

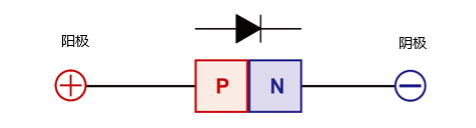

二极管的元件是p型半导体和n型半导体连接的结构，称为“pn结”。p型半导体的引脚称为“阳极”，n型半导体的引脚称为“阴极”，电流是从阳极流向阴极的。

2.2.二极管的发光原理

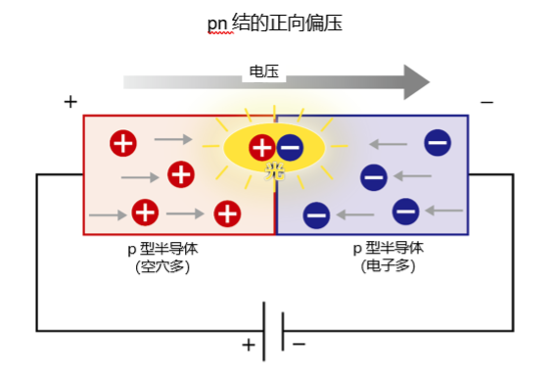

当给pn结元件施加正向电压时，空穴（正）和电子（负）向结点方向移动并结合。此时产生的多余能量会被转化为光能，从而实现发光。这种现象称为“复合发光”。

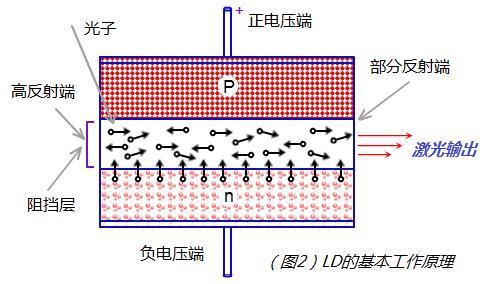

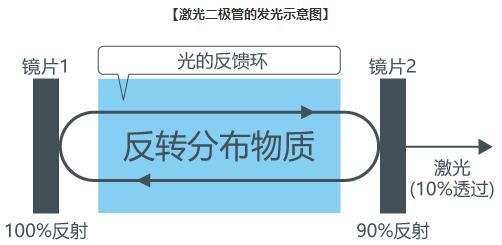

更简单来说，如下图所示，利用注入电流产生的光在2片镜片之间往返放大，直至激光振荡。简单的说，激光二极管也可以说成是一个通过反射镜将光放大的发光LED。

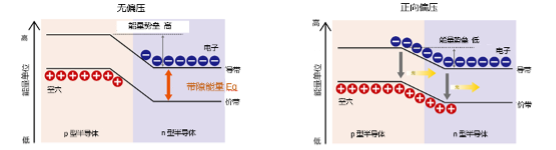

下面我们使用pn结的能带图来说明此时载流子的移动情况。（左）表示未对pn结施加偏压的状态，（右）表示对pn结施加正向偏压的状态。当施加正向电压时，pn结处的能量势垒高度降低，n型区中的多数载流子（电子）如图所示穿过能量势垒并移动到p型区，与p型区的多数载流子（空穴）复合。此时，多余的能量会以光的形式释放出来。另一方面，p型区中的空穴移动到n型区并与n型区中的多数载流子（电子）复合，同样，多余的能量会以光的形式释放出来。

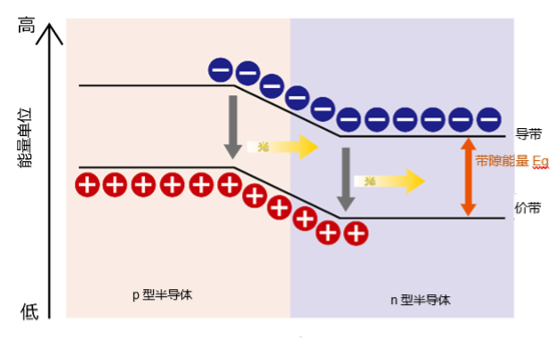

如图所示，导带和价带的能级存在差异，这种能量差称为“带隙”。另外，电子越过带隙从导带迁移到价带称为“电子跃迁”。也就是说，当电子从能量较高的导带跃迁到能量较低的价带并与空穴复合时，相当于其带隙的能量将以光子（光）的形式被释放出来。这就是半导体发光的原理。

3、激光二极管的材料、波长和发光颜色

激光二极管是一种利用半导体材料实现发光的器件。激光二极管的性能和特性会因所选的材料而有很大不同。普通的二极管会使用硅，但激光二极管会使用化合物半导体，因此其发光效率更高。激光二极管的选材会直接影响其波长、发光效率、工作温度等诸多特性。

下面，我们来详细了解一下激光二极管所用的化合物半导体的作用及其特点。

3.1.化合物半导体的作用

普通的二极管元件会采用“硅（Si）”这种材料，而激光二极管元件则使用“化合物半导体”材料。硅（Si）的发光跃迁概率（电流转变为光的概率）较低，几乎不发光，因此不适合用作激光二极管和LED等发光器件的材料。
像激光二极管和LED这类发光的半导体称为“直接跃迁型半导体”，不发光的半导体称为“间接跃迁型半导体”。在半导体中，电子会从能量较高的导带跃迁到能量较低的价带。此时的电子跃迁有“直接跃迁”和“间接跃迁”两种，具体取决于半导体材料。

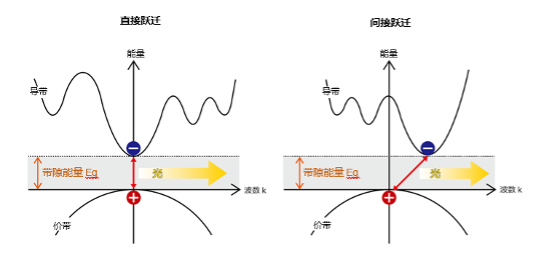

下图是间接跃迁和直接跃迁示意图。纵轴表示能量，横轴表示波数k。

A）发光的半导体“直接跃迁型半导体”（左图）

导带底和价带顶对应相同波数k（电子波的空间振动状态）的半导体称为“直接跃迁型半导体”。当电子在价带和导带之间跃迁时，波数k保持不变。也就是说，导带中被激发的电子将能量差——带隙Eg以光子（光）的形式释放出来，并跃迁到价带，与空穴复合。这可以获得很高的发光效率，从而被用作激光二极管和LED的材料。
直接跃迁型半导体包括GaAs/AlGaAs、GaAlP/InGaAlP、GaN/InGaN等半导体。这种以多种元素为材料的半导体称为“化合物半导体”。特别是III族和V族元素相结合的III-V族化合物半导体，被广泛应用于激光二极管和LED等发光器件。

B）不发光半的导体“间接跃迁型半导体”（右图）

导带底和价带顶对应不同波数k的半导体称为“间接跃迁型半导体”。当电子在价带和导带之间跃迁时，波数k会发生变化。这种变化是由于声子（晶格振动的量子）的发射和吸收引起的，其能量会以热量的形式被释放出来。光子（光）的吸收和声子的吸收/发射需要同时发生。光子的发射对应的跃迁概率（发光跃迁概率）较低，发光效率较差，因此这种半导体不能用作发光器件。间接跃迁型半导体有Si和Ge。

3.2.波长范围和调整方法

激光二极管和LED材料——化合物半导体，会根据其材料的组成和比例而发出各种波长的光（红色和绿色等可见光、红外光、紫外光等）。基本发光波长取决于有源层——半导体的载流子（激发态的电子和空穴）复合时的带隙能量。
带隙能量（Eg）和波长（λ）之间的关系可以用下列公式来表示：
Eg=hν=hc/λ（h：普朗克常数，ν：光子的振动频率，c：光速）
从这个关系式可以看出，带隙能量（Eg）与波长（λ）成反比。也就是说，带隙能量越大，光的波长λ越短。

激光二极管和LED等所用的化合物半导体是通过在半导体材料（衬底）上外延生长pn结的薄膜结晶而制成的。为了堆叠出良好的薄膜晶体，半导体衬底和各结晶层的晶格常数最好要匹配，而且，在选择材料时，不仅要考虑带隙能量，还需要考虑到晶格常数。

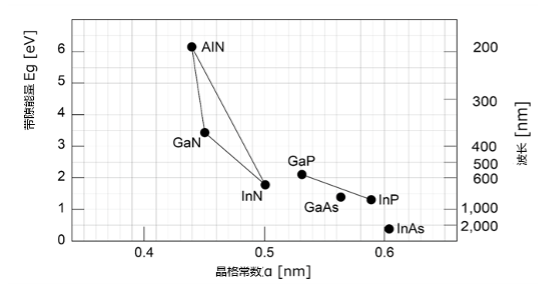

上图显示了以III-V族化合物半导体为主的晶格常数与带隙能量（=波长）之间的关系。带隙能量大的材料往往晶格常数小，反之，带隙能量小的材料往往晶格常数大。从该图可以看出，理论上，III-V族化合物半导体可以支持包括紫外光、可见光和红外光在内的广泛波段。例如，该图表明，当在GaAs衬底上生长GaInP的pn结时，晶格常数匹配良好，并且可以获得约650nm的发光波长。

3.3.发光颜色与波长的关系

LED可以在很宽的波长范围内发光，单色性好的激光二极管则不同，可发出波长几乎恒定的光。世界上有各种波长的激光，其中肉眼可以看到的波长的光被称为“可见光”。其代表性的波长如下：

红外线激光	780～1700nm
可见光激光	380nm～780nm
紫外线激光	～380nm
X射线激光	0.1～10nm

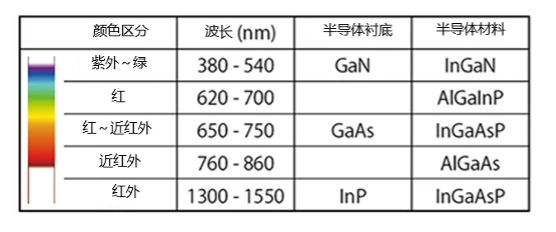

3.4.材料和发光颜色

激光二极管（半导体激光器）的主要材料如下：

砷化镓（GaAs） : 最常见的激光二极管材料，能够支持很宽的波长范围。
半导体制造技术非常发达，可实现高性能。
氮化镓（GaN） : 以开发出高效率的蓝光LED和高输出UV LED而闻名。
磷化铟（InP） : 被用于高速通信应用和近红外激光二极管。

激光二极管的制造工艺通常使用化学气相沉积（CVD）和被称为“分子束外延（MBE）”的技术。利用这些技术，可以生长质量非常高的膜层，从而能够制造出高精度的半导体激光器。另外，激光二极管的发光波长和输出功率可以通过半导体材料选择和制造工艺微调来控制。

4、激光二极管振荡原理

至此，我们已经介绍了激光二极管和LED共有的“发光半导体”的结构和材料。那么，激光二极管和LED之间有哪些不同呢？“激光（LASER）”是“Light Amplification by Stimulated Emission of Radiation”的首字母缩写，意为“受激辐射光放大”。顾名思义，激光的基本条件是受激辐射而放大的光，这一点与LED不同。
接下来，我们将介绍激光二极管振荡的原理——光的“受激辐射”和“放大”。

4.1.受激辐射光放大

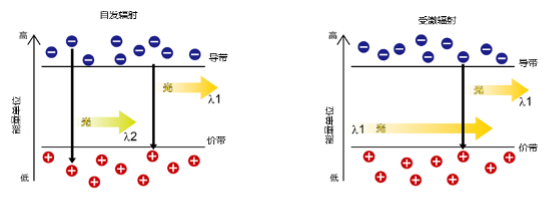

在前面提到过，在半导体中，当电子从导带跃迁到价带并与空穴复合时，其能量将以光的形式释放出来。发光方式有“自发辐射”和“受激辐射”两种。
“自发辐射”是导带中的电子在彼此不相互作用的前提下分别与价带中的空穴复合并发光，一次复合辐射出一个光子。
正如前面提到的，光的波长取决于半导体中载流子复合时的带隙能量大小。然而，在实际的复合中，具有与带隙能量不同的较大能量的电子会与价带中的空穴复合，因此自发辐射的光具有随机的光子方向和相位。
而“受激辐射”中，当相当于导带和价带之间的带隙能量Eg的光λ1通过时，导带中的电子因与光的相互作用被激发，并跃迁到价带的基态。此时，会发射出能量（波长）相同、相位相同的光（光子）。最初只有一个光子，现在变成两个，这两个光子进一步激发导带的电子，变为四个光子……就这样，通过受激辐射不断增加，形成波长和相位相同的强光。以上就是激光的受激辐射产生原理。

4.2.光学谐振器

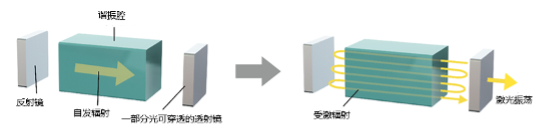

受激辐射具有光放大作用，要想实现激光振荡，就需要提高因该放大作用而获得的增益。因此，激光二极管采用的是两个反射面（镜面）彼此面对面放置，使光在它们之间反复往复的结构。这种光放大介质两侧具有平行反射面的结构称为“法布里-珀罗（Fabry-Perot）谐振器”，谐振器内部称为“谐振腔”。这种谐振器在大多数激光器（不仅仅是半导体激光二极管）的激光振荡中都发挥着重要作用。
但是，仅仅通过谐振腔使光往复，并不能让光发射到激光二极管外部。所以，为了使光从反射面射到外部，需要降低某一反射面的反射率，也就是需要反射一部分光并让另一部分光穿透过去。将反射面的反射率（或透射率）设置到最合适，是有效提高激光二极管发光效率的一个非常重要的因素。
光在谐振腔内往复，当光被充分放大并达到一定强度时，就会穿透反射率较低的反射面。这就是激光振荡的原理。
通常，激光二极管采用将半导体的解理面用作反射面、光从解理面射出的结构。具有这种结构的激光二极管称为“边发射激光器（EEL：Edge Emitting Laser）”。

5、激光二极管的结构（光限制、载流子控制）

为了实现发光效率高的、实用的激光二极管，迄今为止，已经研究了多种结构。“光和载流子的限制”是有效提高激光二极管发光效率的重要因素。首先，我们来了解一下光限制的基本原理——光波导。

5.1光波导

光具有容易被限制在高折射率部分的性质。在光波导中，光传播的部分称为“纤芯”，其周围的部分称为“包层”。纤芯的折射率n2高于包层的折射率n1，由于折射率的差异，光被限制在纤芯中。光在纤芯和包层之间的界面上反复进行全反射的同时向前传播。

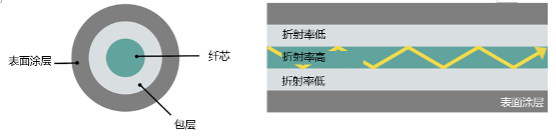

利用这种光波导的例子之一是“光纤”。光纤由“纤芯”（负责光信号的传输）及其周围的“包层”以及表面涂层组成。由于包层使用的是折射率低于纤芯的材料，因此光被限制在纤芯内，并呈锯齿形路线在纤芯内向前传播。
光的这些性质也被用于激光二极管的器件结构中。

5.2.双异质结结构

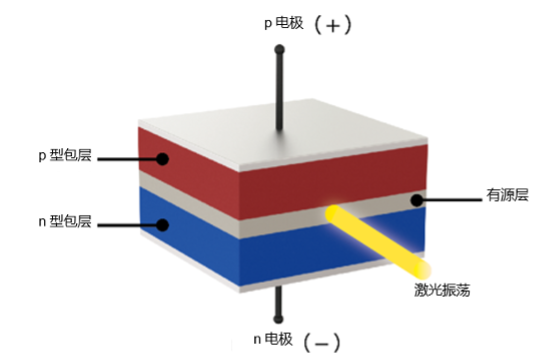

为了有效提高光提取效率（提高发光效率），LED和激光二极管所用的半导体采用的是双异质结结构。通常，由不同材料组成的结称为“异质结”，具有两个异质结称为“双异质结”。双异质结呈三明治型结构，称为“有源层”的半导体层被夹在称为“包层”的n型和p型半导体之间。“有源层”是带隙能量较小的、关键的发光半导体，“包层”是带隙能量比有源层大的半导体。

双异质结构有“光限制”和“载流子限制”两种作用。

光限制:通过使用折射率高的层作为有源层，使用折射率低的层作为包层，可以像光纤一样将光限制在中央的有源层区域。
载流子限制:　另外还可以将载流子（电子和空穴）限制在有源层内。下面我们使用双异质结的能带图来介绍其具体作用。

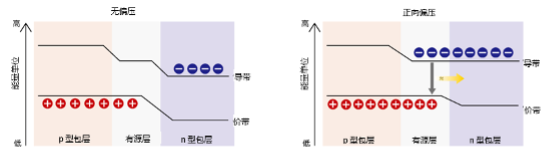

在上图中，左侧是未向双异质结施加偏压的状态。
n型包层中存在很多电子，但有源层和n型包层之间有能量势垒，另外由于带隙差，有源层和p型包层之间也存在能量势垒。因此，电子不能进入有源层，而是滞留在n型包层中。而空穴则由于有源层和p型包层之间没有能量势垒而能够进入有源层。
右图表示对该结构施加正向电压时的状态。

n型包层中的电子由于能量势垒消失而可以移动到有源层。但是，由于带隙差，有源层和p型包层之间的能量势垒仍然存在，因此电子会被阻挡并滞留在有源层中。来自p型包层的空穴也同样滞留在有源层中。来自n型包层的电子和来自p型包层的空穴会在有源层内复合发光。这种结构可将载流子（电子和空穴）限制在有源层中，载流子的密度会非常高，从而使复合率变高。这种效应称为“载流子限制效应”。利用这种效应，可以制造出发光效率高的半导体。

5.3.光限制和载流子控制

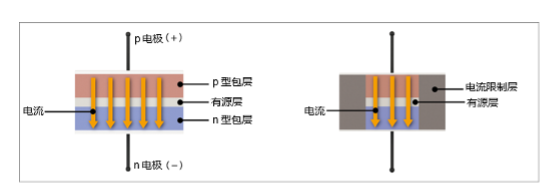

激光二极管元件的基本结构是双异质结构。整个p型面和n型面附有电极的激光器称为“广域激光二极管（Broad area laser，大面积激光二极管）”。在这种结构中，电流的流动范围很宽，因此激光会从有源层的较宽范围发射出来。这种结构需要非常大的电流，不适合实际应用。针对这种情况，业内设计出使电流仅注入到部分有源层的条型结构激光器。其中，“内部条形激光器”是主流产品，这种激光器在有源层周围嵌入了折射率比有源层低的层。与光纤的原理相同，光会被限制在有源层中。
采用这种结构的激光器，振荡模式稳定，实用性强，因此目前大多数激光二极管都采用这种结构。

也就是说，激光二极管的有源层结构不仅使光由于双异质结在垂直方向上被限制，还由于嵌入条形结构而在水平方向上被限制。通过这样的结构设计，高发光效率的激光二极管得以投入实际应用。

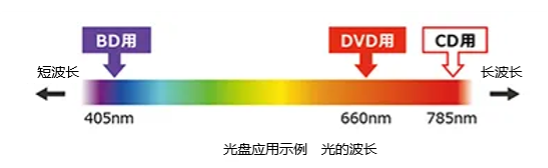

目前，为了进一步提高发光效率，将多个有源层堆叠在一起的“堆叠式激光二极管”已经投入实际使用，相关的产品也越来越多样化。这也使激光二极管的应用范围非常广。以往，激光二极管的主要市场是CD和DVD等光盘的提取、激光打印机和MFP（Multi-Function Printer，多功能打印机）的感光等应用；如今，还被用作光学传感器的光源，并且市场需求在不断扩大。特别是近年来，随着数百瓦级的高输出激光二极管的开发，还有望用作汽车自动驾驶所需的LiDAR光源。

6、激光二极管与自然光和LED光的区别

激光二极管（半导体激光器）和LED都是使用了半导体元件的光源，它们产生光的机制相似。两者的区别在于是否发生“受激辐射”。LED产生的光会直接发射出来（自发辐射），而半导体激光器的发光属于“受激辐射”，利用谐振结构，使自己产生的光在有源层内往复并放大，最终形成相位一致的更强的光。

6.1.半导体激光二极管与普通二极管的区别

6.1.1.激光二极管：

是受激辐射复合发光。因须要受激辐射，所以，激光二极管内就要有两个资源：受激辐射源和辐射源；辐射源向受激辐射源输送源能量受激辐射源才能发光。

所以，从引脚上。激光二极管就须要有 3个脚，1个是公共引脚，1 个是受激辐射源引脚 1个是辐射源引脚。

6.1.2.发光二极管：

发光二极管，简称为LED，是一种常用的发光器件，通过电子与空穴复合释放能量发光，它在照明领域应用广泛。发光二极管可高效地将电能转化为光能，在现代社会具有广泛的用途，如照明、平板显示、医疗器件等。是自发辐射复合发光。所以，只要2个引脚即可，

以这种方式发射的激光与LED光和自然光相比，具有以下特性：

6.1.3.激光二极管的特性

6.1.3.1.指向性和直进性好

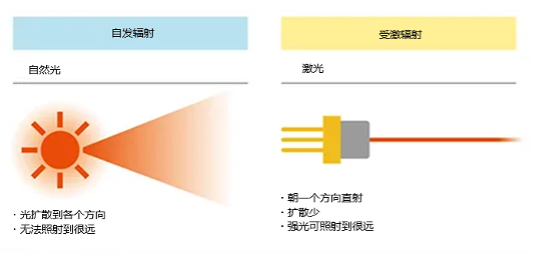

LED和自然光的波长、相位和方向是随机的，因此光容易向各个方向分散。而激光则传播方向非常集中，指向性非常高。这是因为半导体激光器的原理使其能够产生波长相同、相位相同、集中在同一方向的光，因此即使距离光源很远，光也几乎不会扩散，仍然会保持一个方向、保持强光直线向前发射。这种特性是激光二极管得以用在众多应用中的原因之一。

6.1.3.2.单色性好

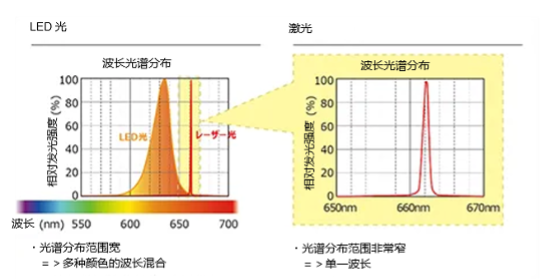

激光二极管发出的光具有单色性好、波长窄、即使通过棱镜也很难被分解的特点。这是因为激光的波长、相位和方向相同。因此，可以有效产生特定波长的光，从而实现明亮且色彩复现性高的光。从下图也可以看出，与LED光相比，激光集中在特定的波长上。

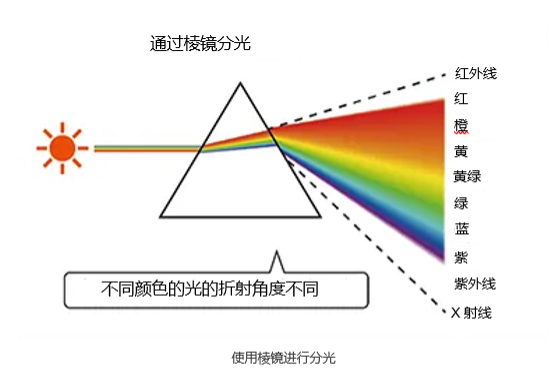

而太阳光等自然光是各种颜色波长的混合体，因此通过棱镜时会被分解成七种颜色的光。LED光的波长范围也很宽，而波长范围宽会使光的强度将低。

由于激光的单色性好，适用于需要特定波长的光学检测和激光治疗等领域。

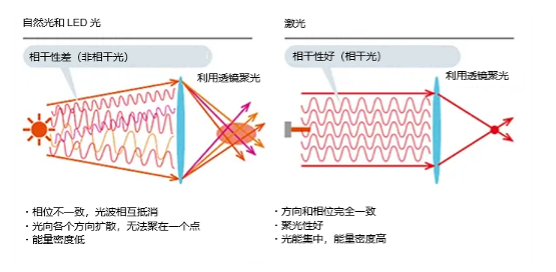

6.1.3.3.相干性好，能量密度高
激光的相干性优异，因此多束激光可以相互干涉并形成更强的光。这是因为激光的波长恒定，而该波长的光是相位相同的“相干光”。多个激光二极管发出的光彼此相位一致，因此当光重叠时会相互放大。
而LED和自然光则因为含有多个波长的光，而且这些波长的光相位不同，所以当光重叠时，不会相互干涉并变强。另外，由于激光的方向和相位非常一致，因此聚光性优异，更容易将光能集中在一个方向上。例如，当太阳光通过透镜聚光时，其能量可以燃烧纸张，而激光因为能量更集中，所以甚至可以达到熔化金属的高能量密度。

7、激光二极管的种类

7.1.激光的种类

激光被广泛应用于医疗、工业、通信等领域，根据其介质材料的不同，激光可分为几类。
除了本文中介绍的激光二极管外，还有以下几种：

固体激光器：采用固体材料（半导体除外）作为激光介质的激光器，代表性的产品有红宝石激光器和YAG激光器。红宝石激光器是世界上最早的激光器。波长为1064nm的YAG激光器是以矿石为介质的，已被广泛应用于金属加工等工业应用。通常，即使激光介质都是固体的，但采用半导体材料的激光器因其性质有很大不同而被归类为激光二极管。
液体激光器：采用液体作为激光介质的激光器，根据所使用介质的特性主要被分为“有机染料激光器”、“有机螯合物激光器”、“无机激光器”三种。其中具有代表性的是“有机染料激光器”，它使用有机染料（将染料分子溶解在有机溶剂中制成）作为介质，是一种可以通过溶解在有机溶剂中的染料分子连续选择波长（包括可见光）的“波长可调谐激光器”。这种激光器被广泛应用于光谱测量和分析等理学领域。
气体激光器：采用气体作为激光介质。与其他激光器相比，具有激光介质均匀且损耗少、输出功率高的特点。
具有代表性的气体激光器之一是二氧化碳激光器（CO2激光器），因其输出功率高且适用于各种材料的加工和焊接而在工业领域中得到广泛应用。另外，还作为激光手术刀被用于医疗领域。

7.2.激光二极管（半导体激光器）的种类

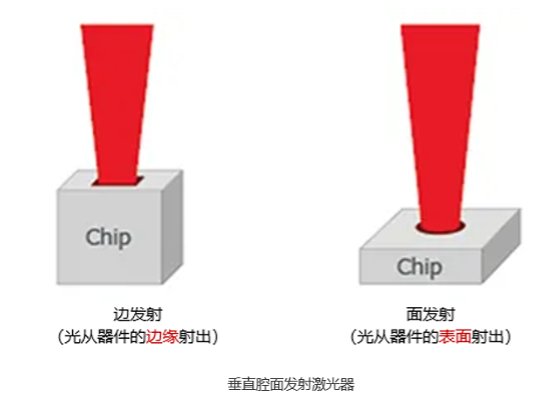

激光二极管可以根据光的发射方向进行分类。

边发射激光器（EEL：Edge Emitting Laser）:
采用将半导体的解理面用作反射镜、使光从解理面发射的结构。
面发射激光器（SEL：Surface Emitting Laser）：
采用使光从半导体衬底表面垂直发射的结构。
垂直腔面发射激光器（VCSEL：Vertical Cavity Surface Emitting Laser）：
在半导体衬底表面的垂直方向上形成光学谐振腔，发出的激光束与衬底表面垂直。
具有阈值电流小、能以低电流高速调制、温度稳定性好等特点，被广泛应用于光通信和传感器领域。

垂直腔面发射激光器

这些不同种类的激光二极管具有不同的特性，目前已根据它们的特性广泛应用在各种用途中。

8、激光二极管的封装

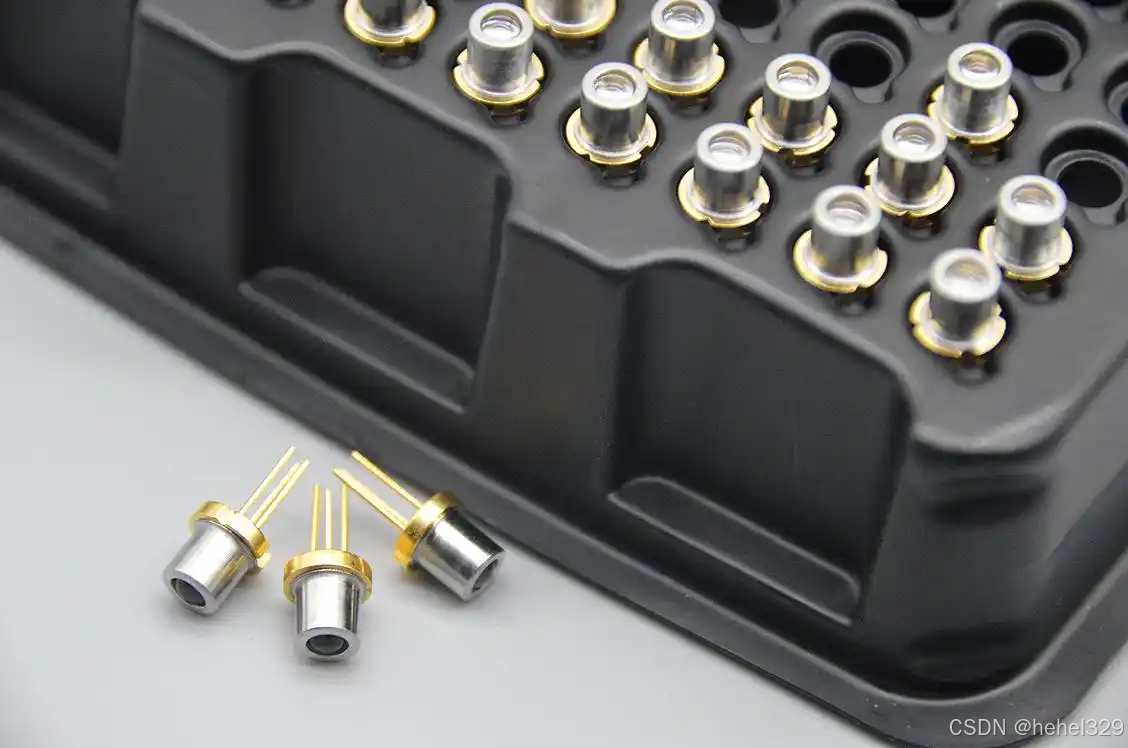

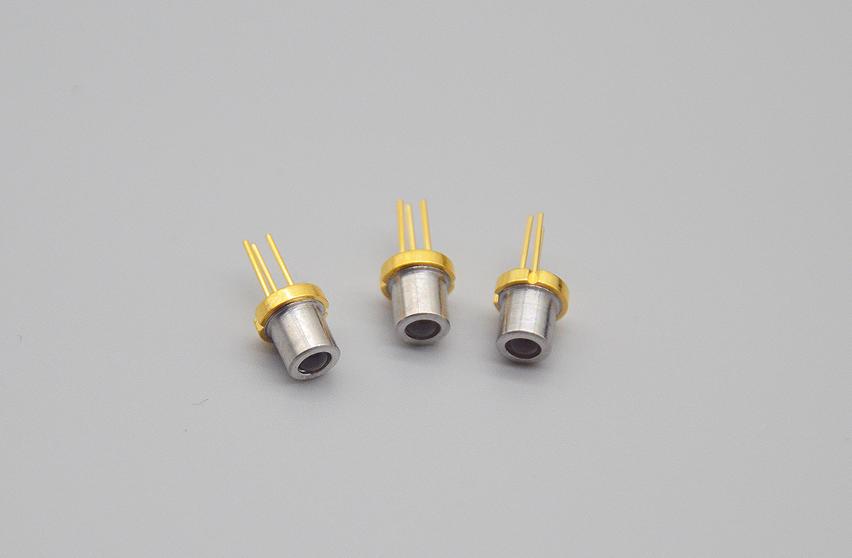

目前，激光二极管使用较多的封装形式是CAN封装，这种封装具有圆柱形的金属机身，前端有出光口。通常具有以下特点：

激光二极管的封装：CAN封装示例

激光二极管的封装：框架封装示例

外形尺寸：直径3.8mm～5.6mm，高度2.5mm～6mm。
行业标准尺寸5.6mmφ CAN型封装是主流产品。
在Quad Beam LD和部分通信系统中，会使用诸如9.0mmφ的较大尺寸产品。
在注重成本的光盘领域，也使用框架采用树脂材质的产品。
机身材质：：通常采用黄铜、不锈钢、铝等金属。
出光口：前端有一个很细的窗口，激光从该窗口射出。
出光口通常由硅或玻璃制成，直径范围约100μm～500μm。
在注重成本的应用中，也会使用不带盖玻盖片的产品。
引脚排列：CAN封装通常有2个或3个引脚。
如果是2个引脚，引脚分别用于激光二极管和PIN光电二极管；如果是3个引脚，则添加了温度感测用的引脚。

近年来，市场上也销售表贴型封装和裸芯片产品，预计激光二极管的应用领域会进一步扩大。

9、激光二极管的寿命

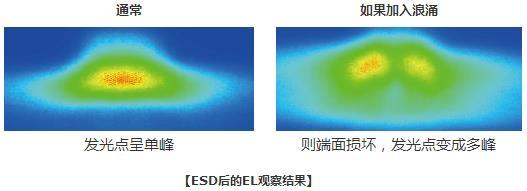

激光二极管的平均寿命取决于工作环境（使用温度、静电、电源噪声等），通常认为在正常条件（外壳温度25℃）下可连续点亮约10,000小时。如果使用时的工作温度高，会使使用寿命缩短，另外静电放电（ESD）也会导致故障。此外，电源产生的浪涌和噪声也可能会损坏激光器元件。
要想长期使用激光二极管，采用散热器等散热措施、充分的防静电和防浪涌措施、使用噪声滤波器、将输出控制在所需要最低限度等措施，都可以有效延长使用寿命。
激光器发射的光具有很高的功率密度，如果使用不当，即使很小的发射量，也可能会对人体造成伤害，非常危险。因此，使用前必须采取充分的安全措施。
