Marin说PCB之如何在 Allegro17.2版本附上设置等长规则模型

       众所周知的一件事情就是Allegro17.2在设置等长规则的时候就不能像16.6那样方便了，16.6版本是创建pin_pair可以用快捷键来做的，但是17.2版本就没有这个功能了。

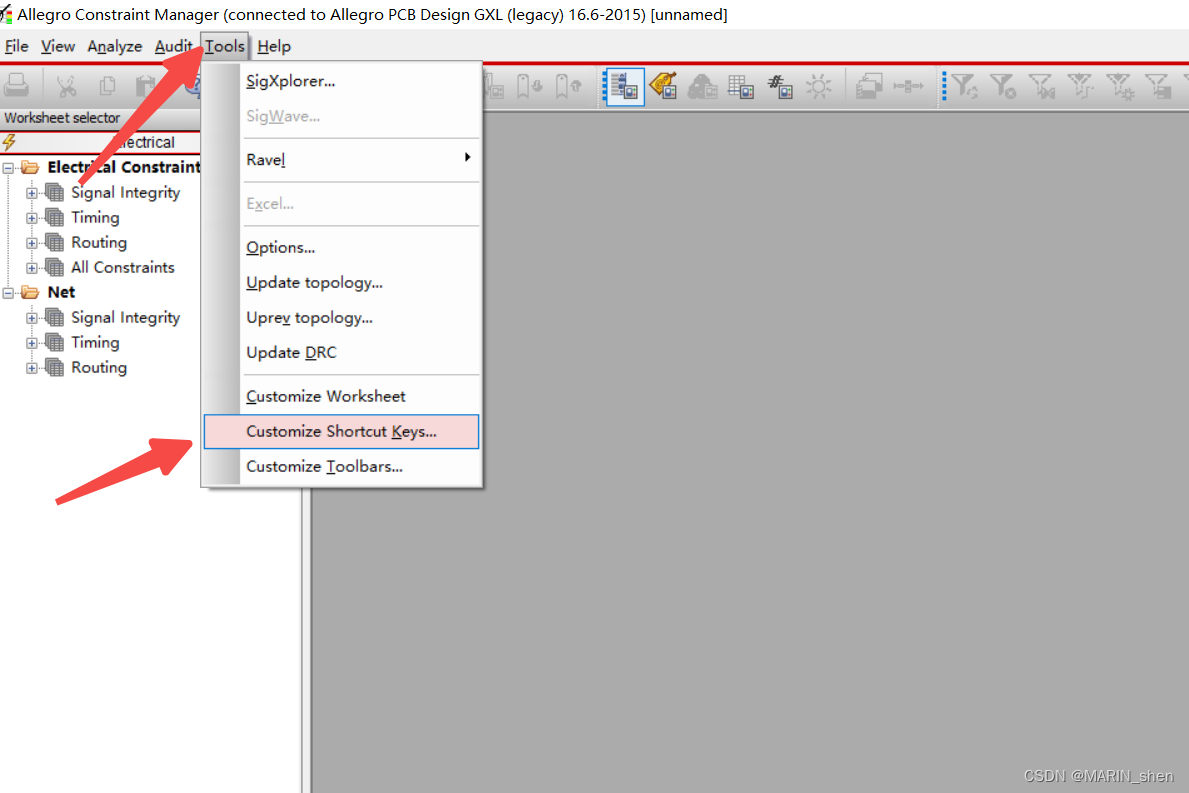

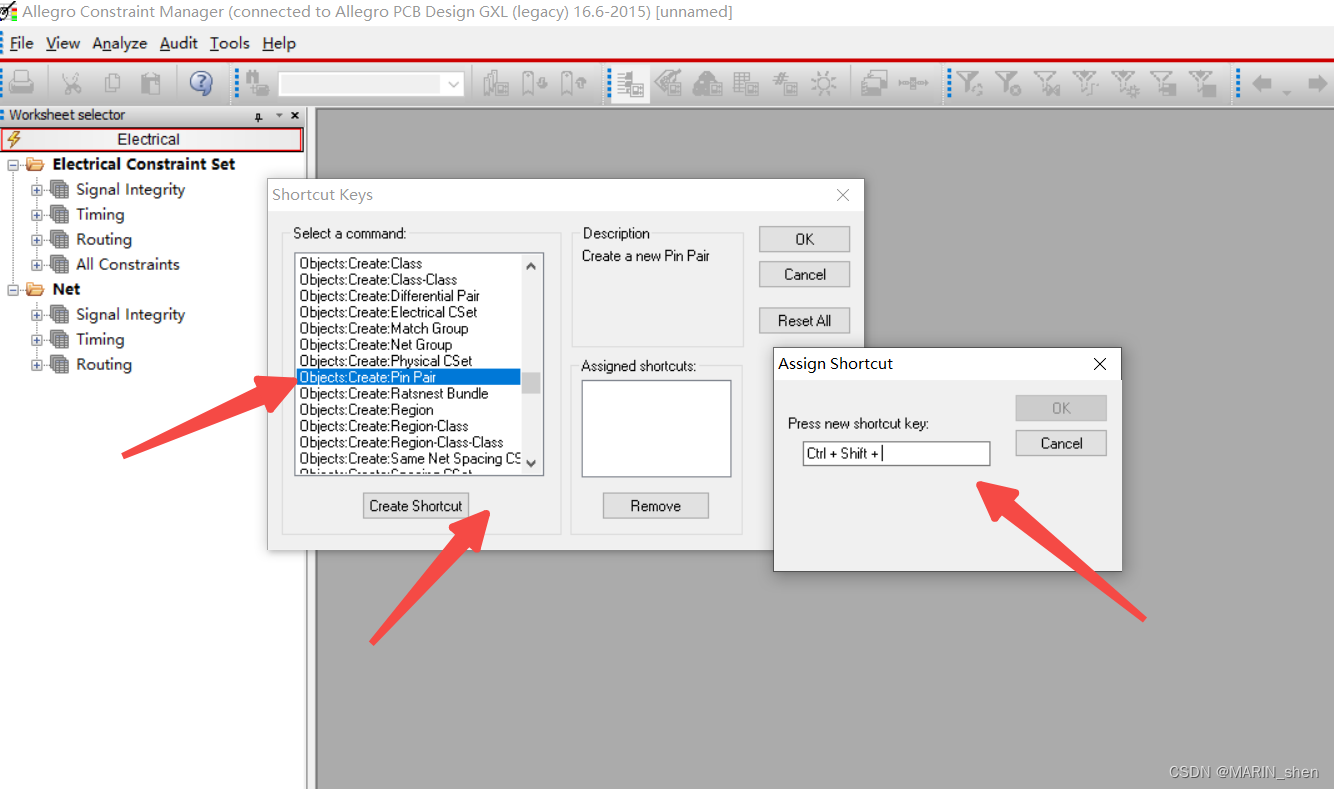

在Assign short cut选择你经常使用的一个键盘上的按键F1-F12都可以的，看你个人的使用习惯了。

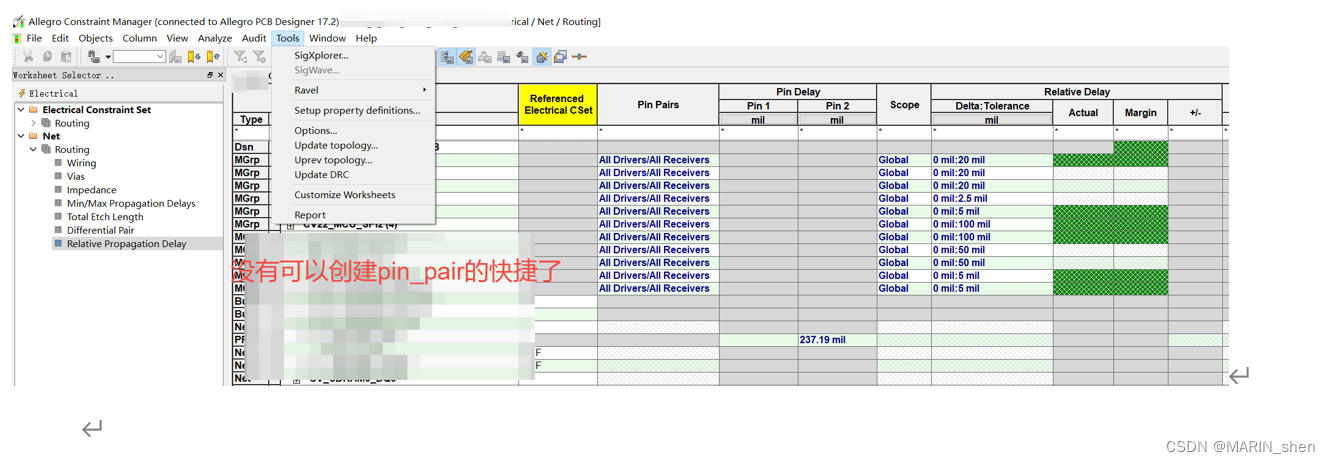

但是一个坏消息就是我们的Allegro 17.2的版本的就没有了这个快捷建创建pin_pair的功能了，如下图所示：

要是这组BUS线的信号数量不是很多我们是可以通过手动创建PIN_PAIR的，但是你的BUS线的信号数量很多，或者是相同的BUS线都需要手动PIN_PAIR或者是等长规则的。可以使用这个ECS命令或者是下面的这种SigXplorer都是可以的。

本次主要说的是这个ECS规则的命令创建了，那个用拓扑创建规则模型的这期就不做深入讨论了。

下面就是具体17.2版本可以通过建模型来建MATCH GROUP，这样你的整个BUS就可以直接附用你建的模型就好了。

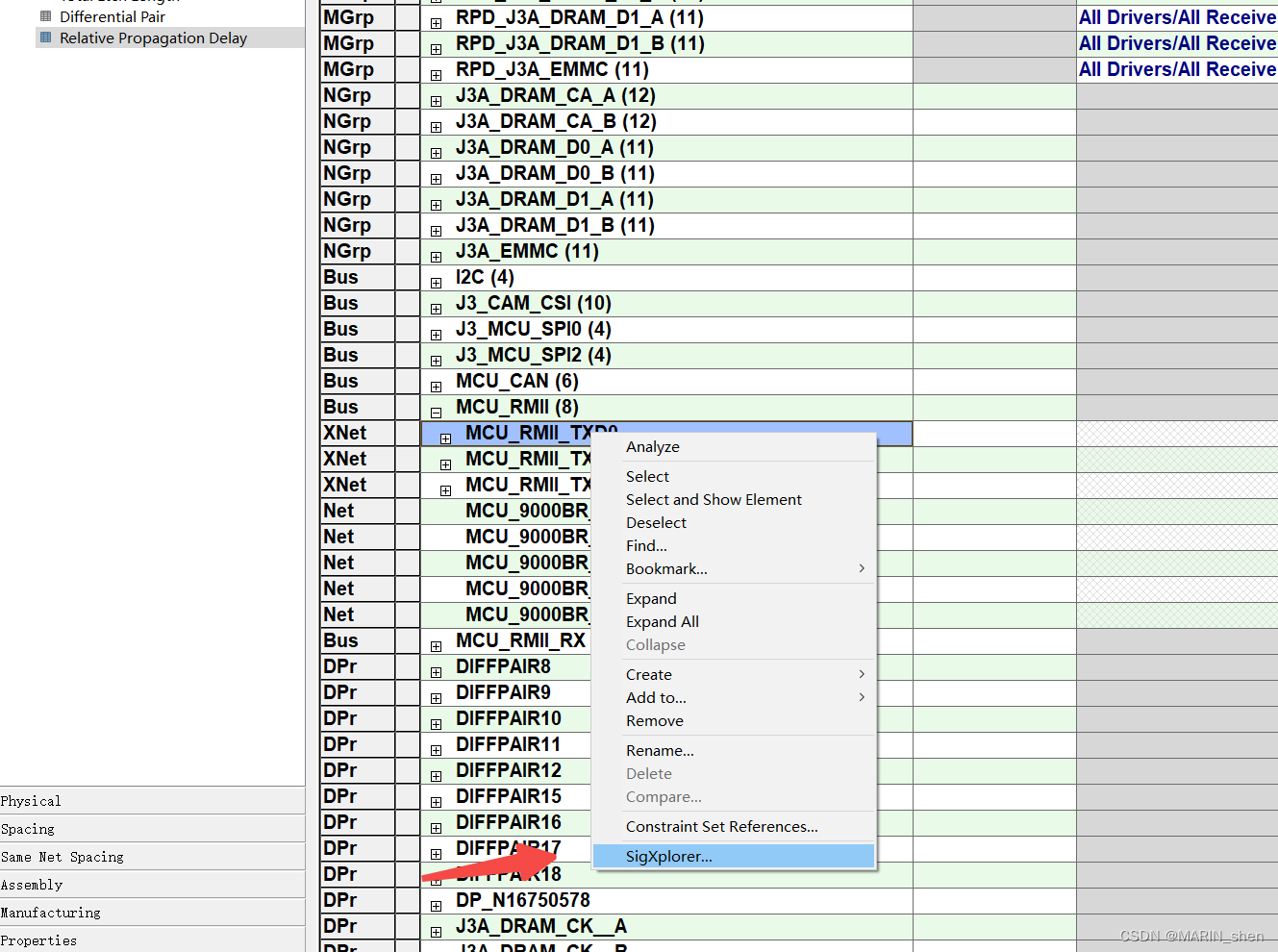

1, Electrical_NET_Routing_Relative_propagation_Delay,找到你建好的BUS，在其中随便找到一个NET，

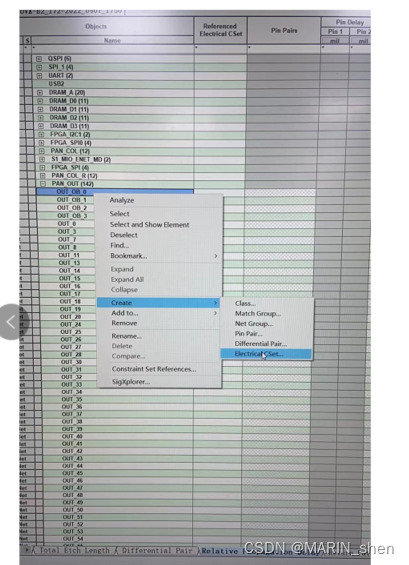

然后点击创建ECS。

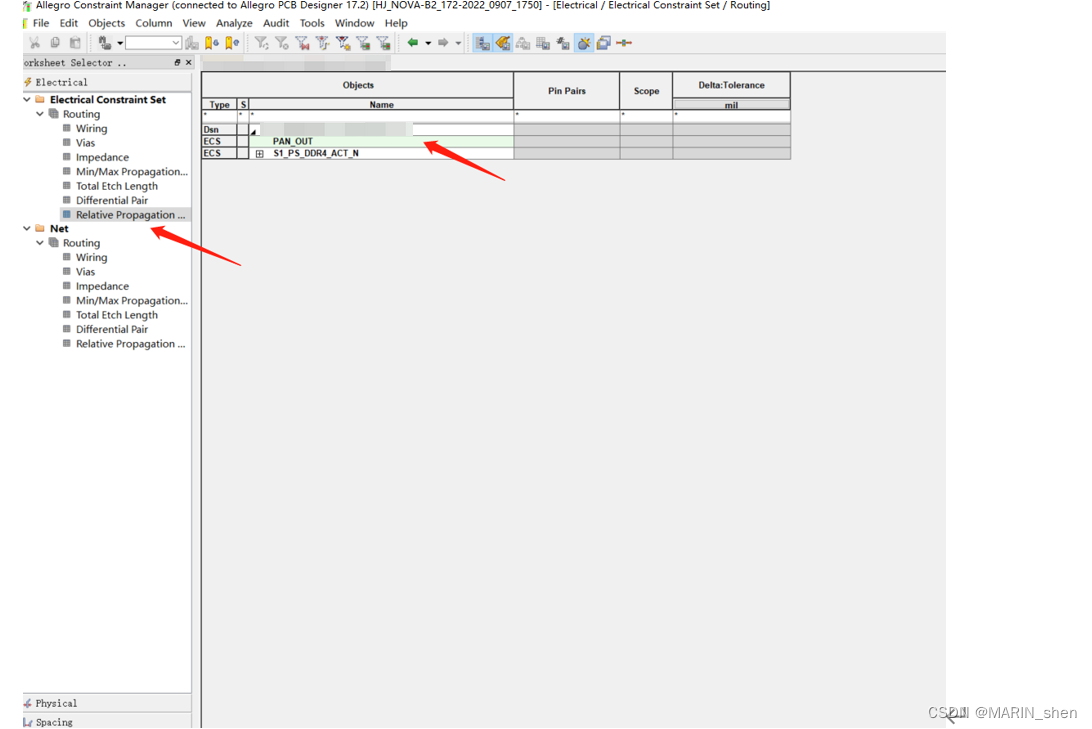

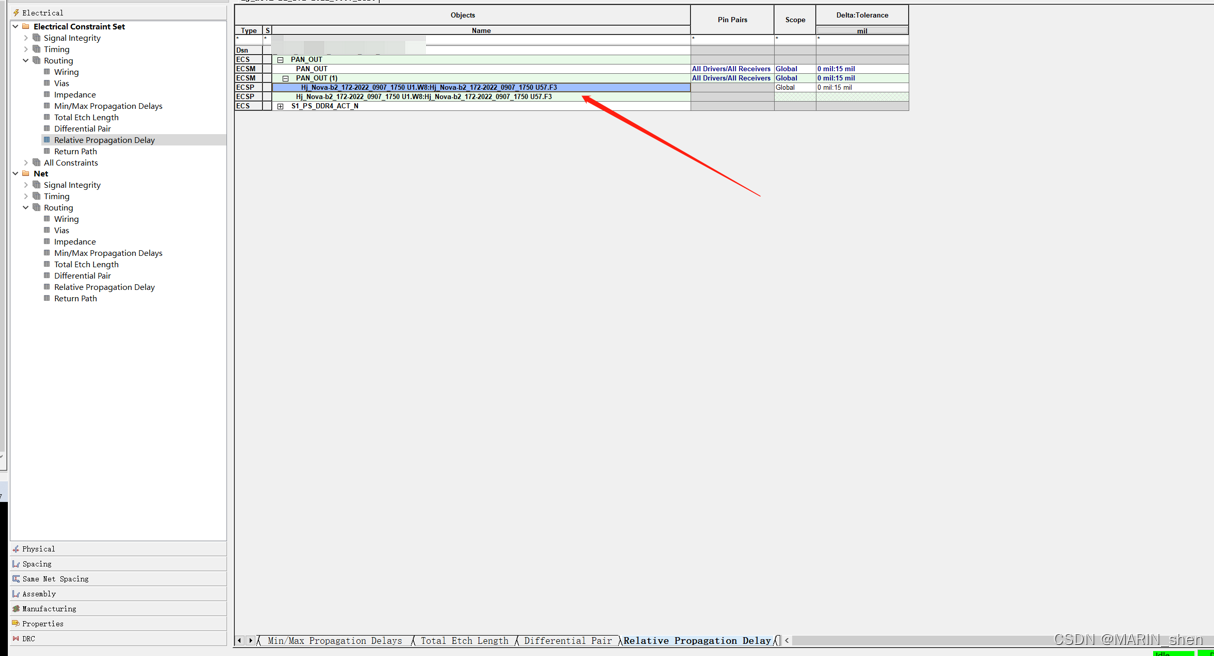

然后在上面的规则里面就会显示出来你的规则了，下面就是在这个ECS里面先去建PIN_PAIR,然后再去建MATCH GROUP，后面写上等长误差值。

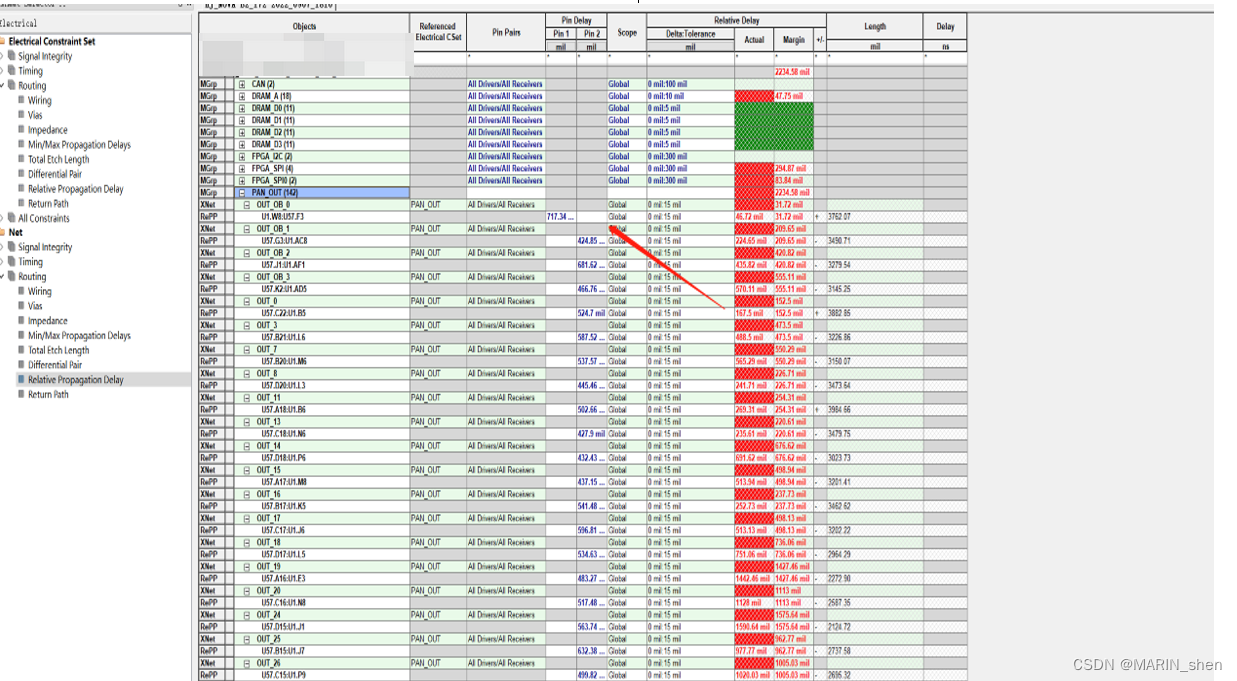

然后在你之前建好的BUS组，整组附上你之前建好的模型，等长规则的MATCH GROUP就会自动出现在上面的规则里了。

好了以上就是本期的所有内容了，我们下期文章再见。
