相电压与线电压转换关系（有效值及实时值）

相电压与线电压之间瞬时值的转换关系：

三相电压星型连接，中性点为N，三相电线分别为A、B、C

线电压分别为UAB、UBC、UCA

相电压分别为UAN、UBN、 UCN

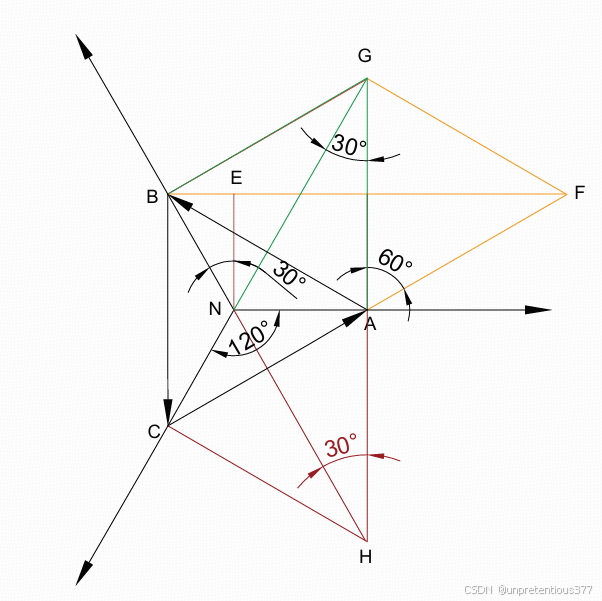

线电压与相电压的矢量关系如图1所示。

图1 线电压与相电压的矢量图

相电压之间幅值、角频率相等，各个相位之间相差120°。

针对线电压与相电压之间的有效值关系：

向量AB的模长，|AB|=2*cos30°*|NA|=√3*|NA|

因此，线电压是相电压的√3倍

针对相电压与线电压之间的实时值（即随时间不断变化，传感器采集各个时间点上的值）关系分析如下：

线电压的矢量分别由各个相电压矢量相加相减得到的，例如，线电压矢量UAB是相电压矢量UAN- UBN；因此可以得出相电压的矢量。

线电压向量UAB-UAC, 根据矢量图计算方法可以得出矢量BF。根据图中的几何关系，可以得出：

BF向量=3*NA向量；即 UAB-UAC=3*UNA

同理可得：                    UBC-UAB=3*UNB

                                      UCA-UBC=3*UNC
