【射频仿真学习笔记】ADS变压器阻抗匹配

ADS提取流程

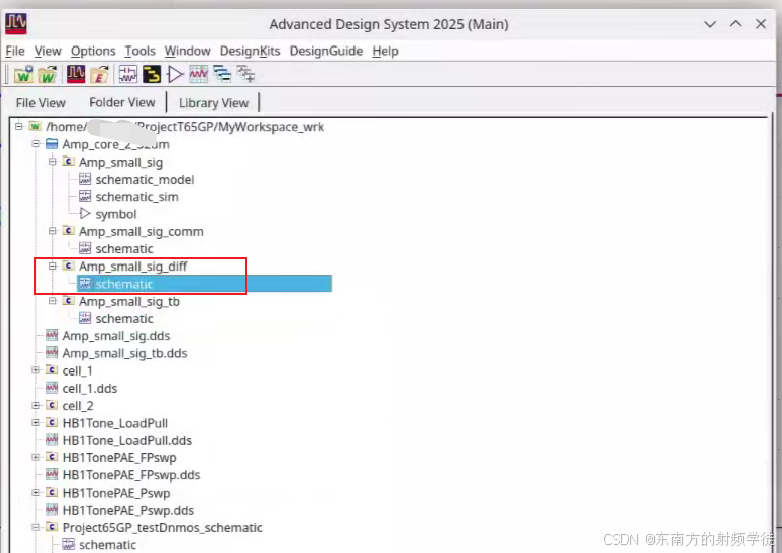

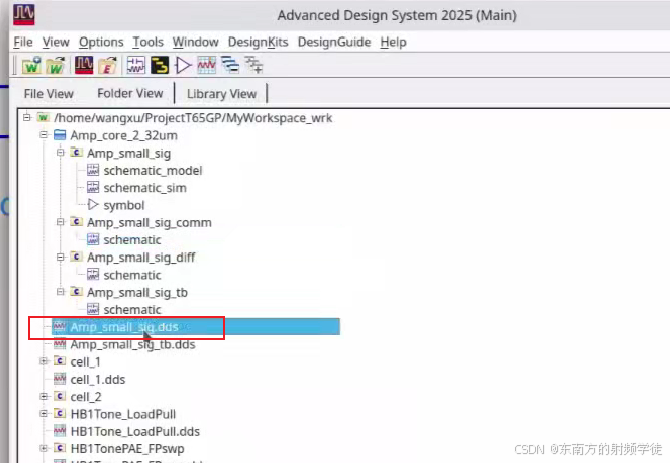

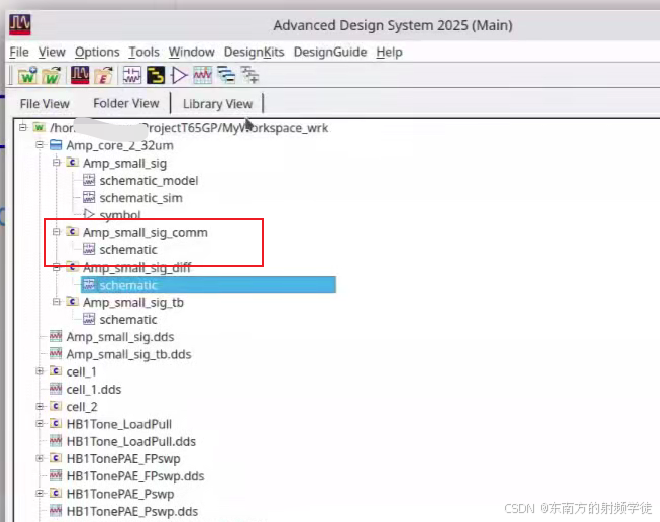

• cell测试图
• 对于下面这些cell，即便不加入控件和网表，都能正常仿真

• 如果要做一个小信号仿真，通常要把里面抽取成小信号模型，如果是大信号仿真就要抽取成大信号模型


• 首先要做差模和共模的仿真

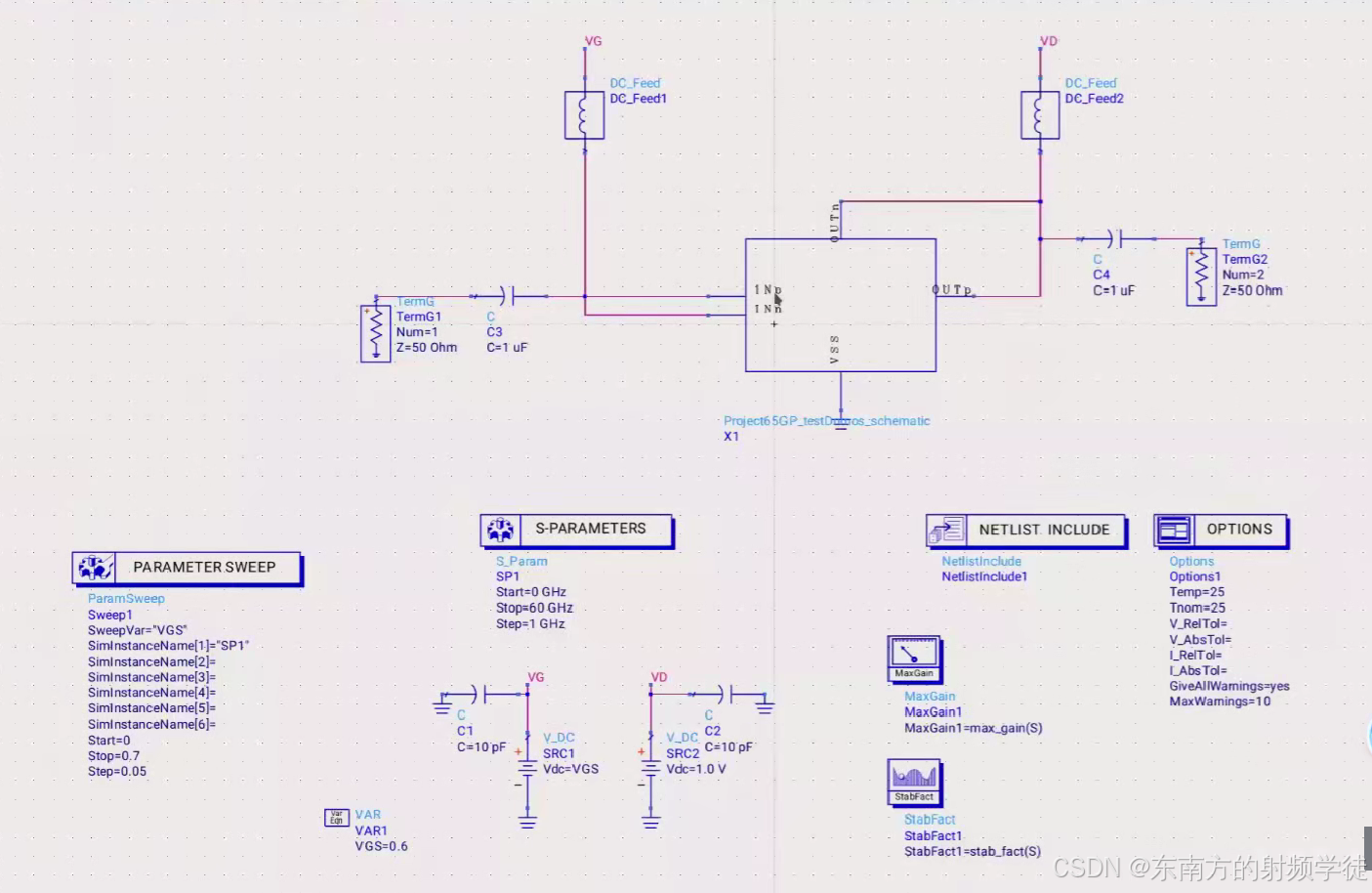

• 差模扫描

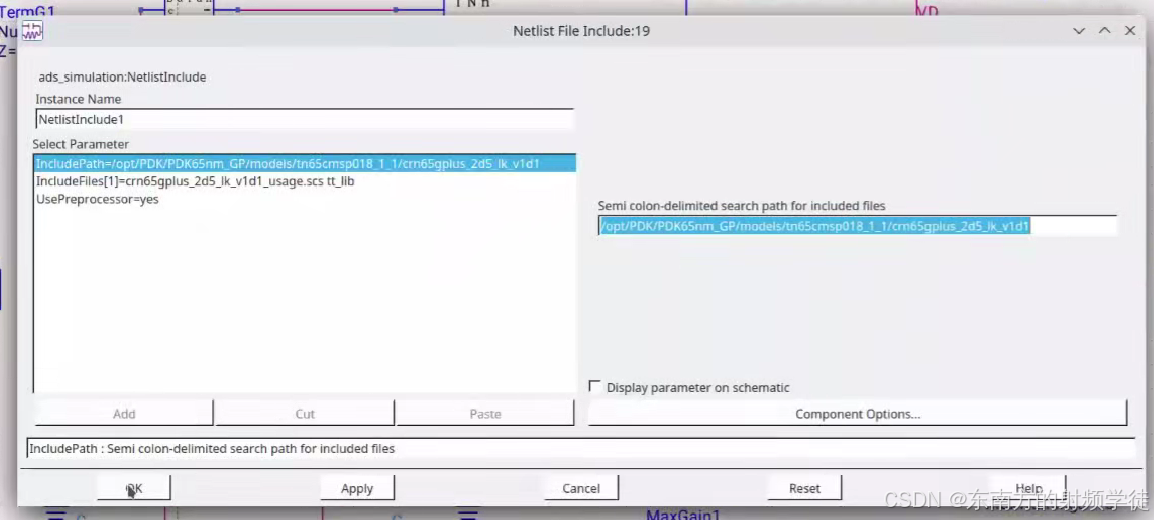

• 注意这里nelist要与virtuoso设置成完全一致

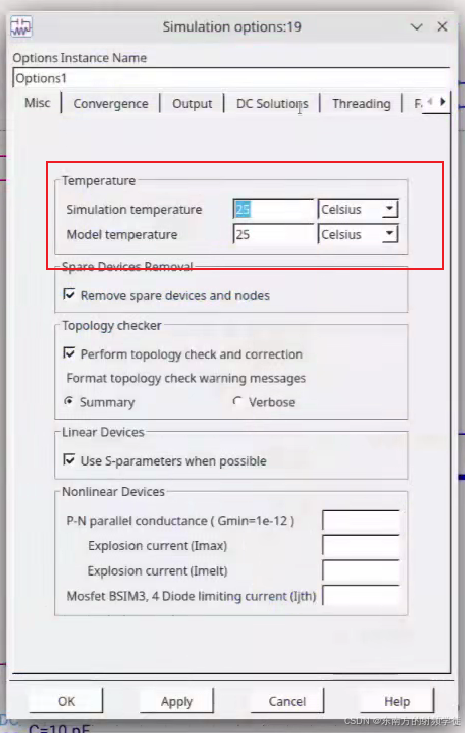

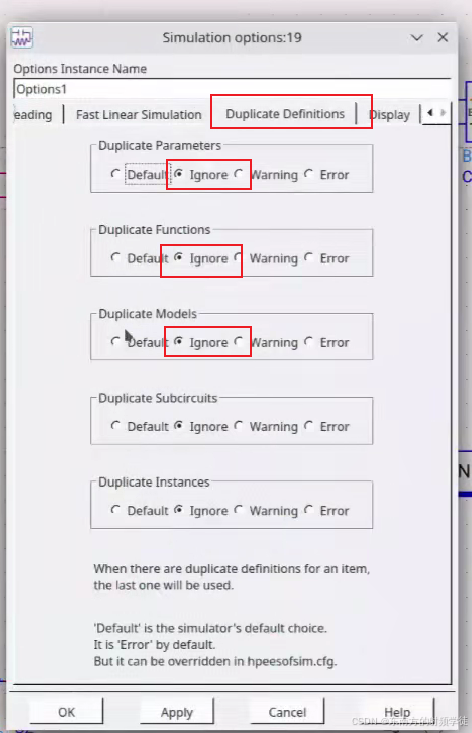

• 这里在option控件中还要注意温度

• 同时全要ignore



• 共模扫描

• 因为这个放大器有四个端口，本质上是存在共模响应的


• 共模我们可以直接把输入端和输出端短路，注入交流信号，同时注入直流

• 仿完共模和差模之后

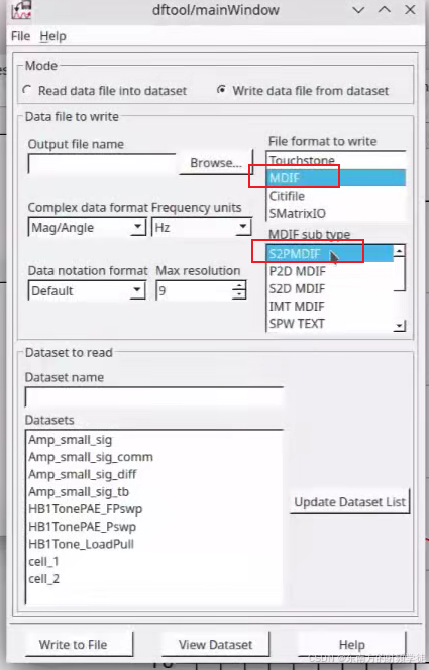

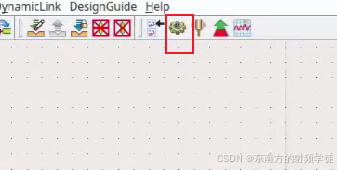

• 点击这个按钮，是数据处理器

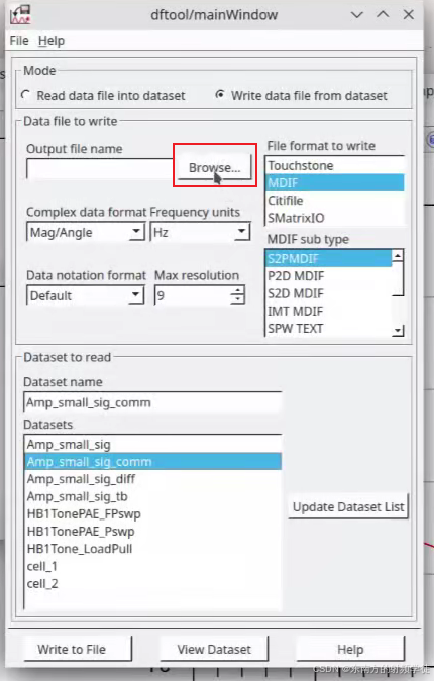

• 然后导出数据
• S2PMDIF是可以同时记录其扫描参数和噪声数据的

• 然后导出共模数据

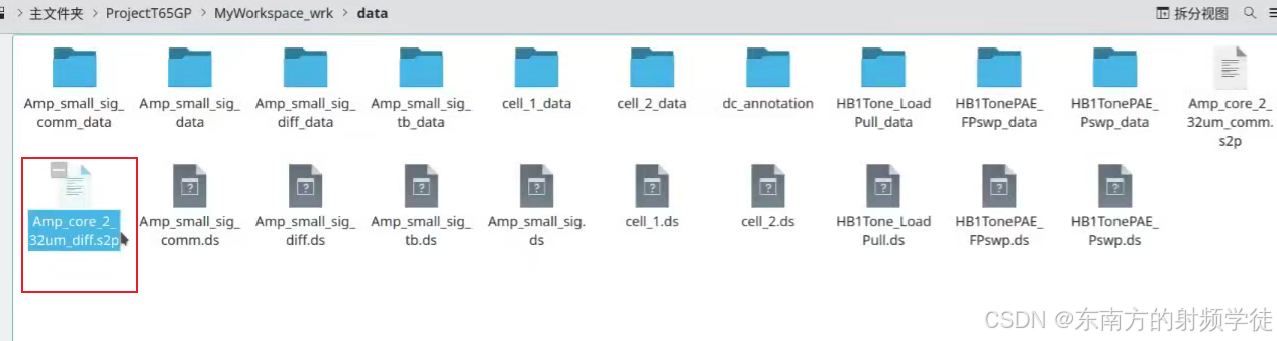

• 在文件夹下就可以找到对应的数据位置了

• 这里扫描了不同vgs下的数据
• nllx nlly n21x是不同二端口的噪声数据

• 然后，我们就可以去做与后仿和网表无关的cell，因为如果是用nch搭的管子，里面是有calibre数据的。如果每次都把特别复杂的数据和网表代入到ads或者virtuoso中进行参数优化和变压器匹配的话，你的仿真速度回非常慢，所以我们这里把其进行封装。
• 一个四端口的参数，我们可以将一个四端口的s参数换成两个二端口的差模和共模响应，这是假设在放大器完全对称的情况下。如果是需要包含local only的这种mismatch数据，很明显我们的矩阵是不够的，我们可以把四端口变成两个二端口的时候，本来是44的矩阵，现在变成了两个22的矩阵。这对于大部分前仿和后仿的优化，这种假设是成立的，也就是把s4p文件变成了mix-mode的形式。

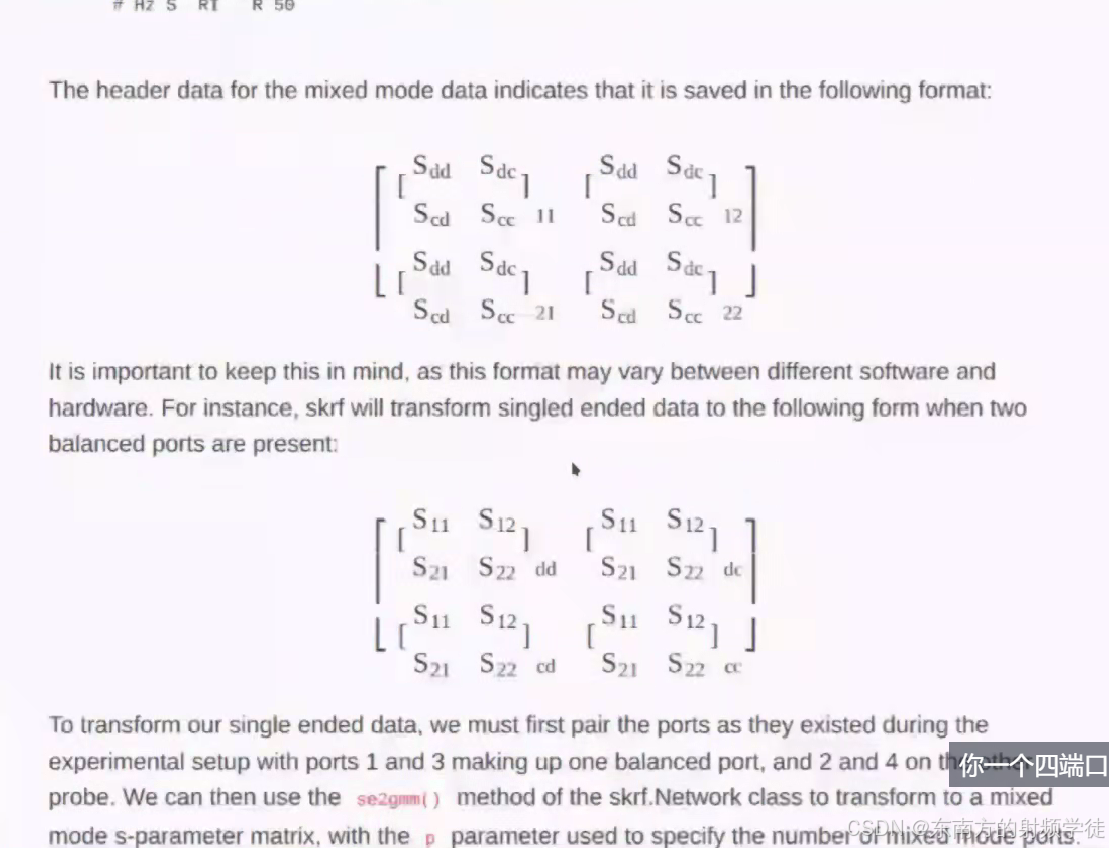

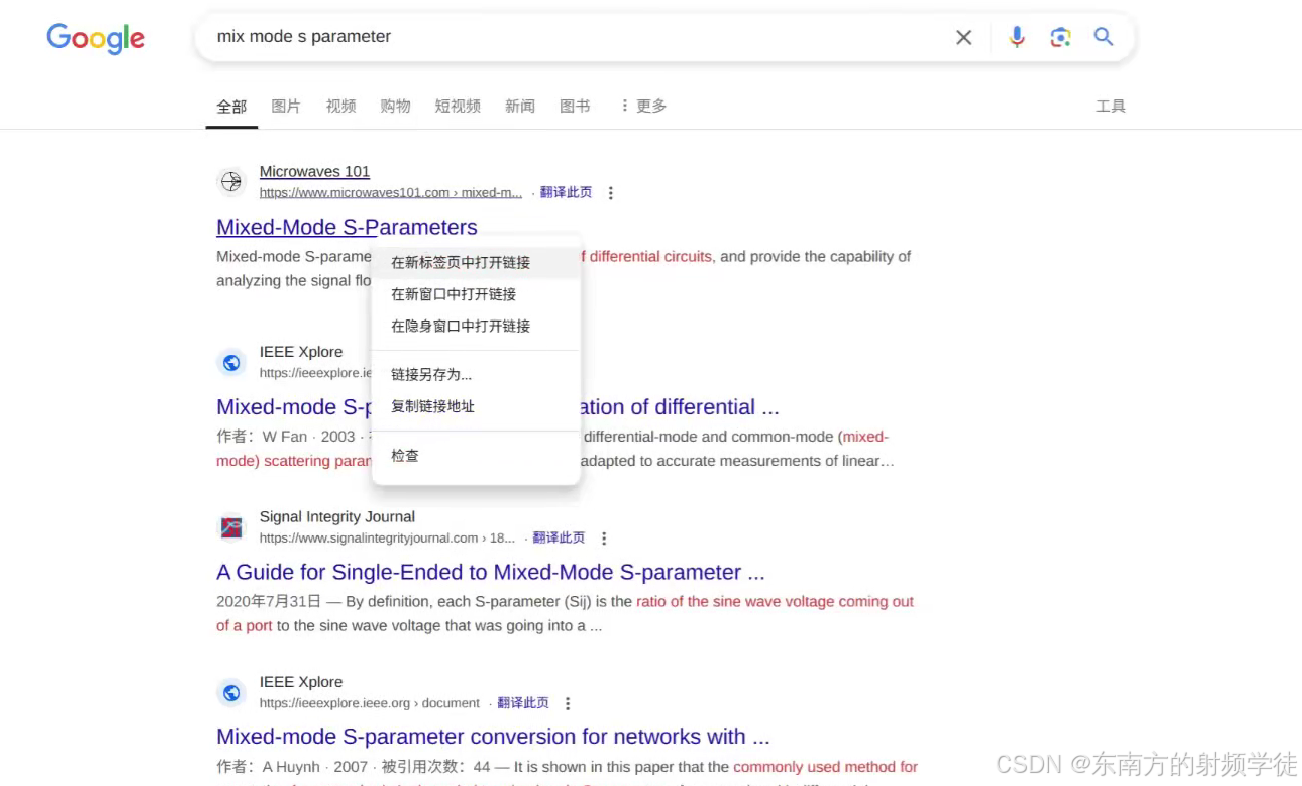

• 这需要我们去查一下mix mode s parameter是如何与正常参数进行转换的。

• 一个四端口的矩阵是可以通过线性变换成一个4*4矩阵的

• 一旦做完这样s2p仿真后，因为只有s2p才能带着二端口噪声系数（因为正常情况下是噪声的传递参数，所以通常是说成二端口噪声系数），这时候可以把输出等效到输入或输入等效到输出，所以在仿真噪声系数的时候，通常可以指定两个端口才可以仿真。所以是无法对四端口做一个完整的s2p噪声计算的，就把差模噪声和公模噪声，差模阻抗和工模阻抗分别提取出来。
• 然后做下面这样的操作，

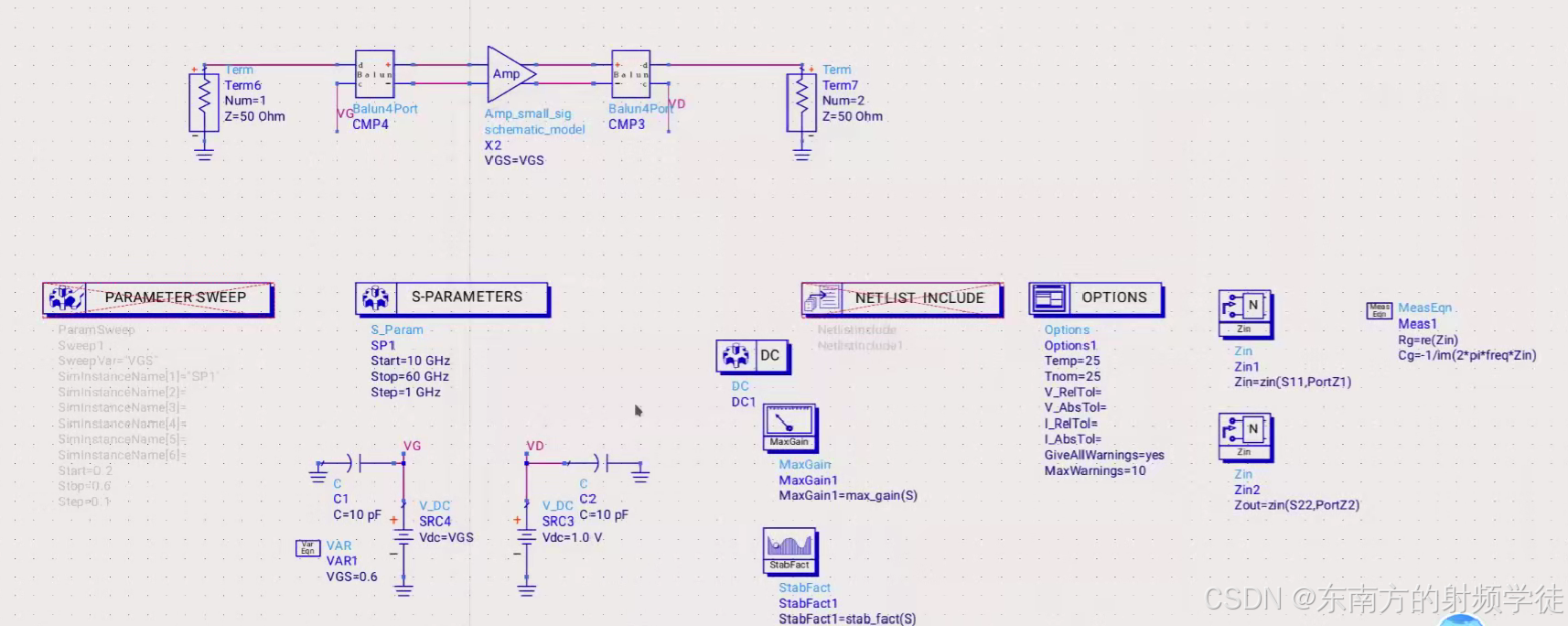

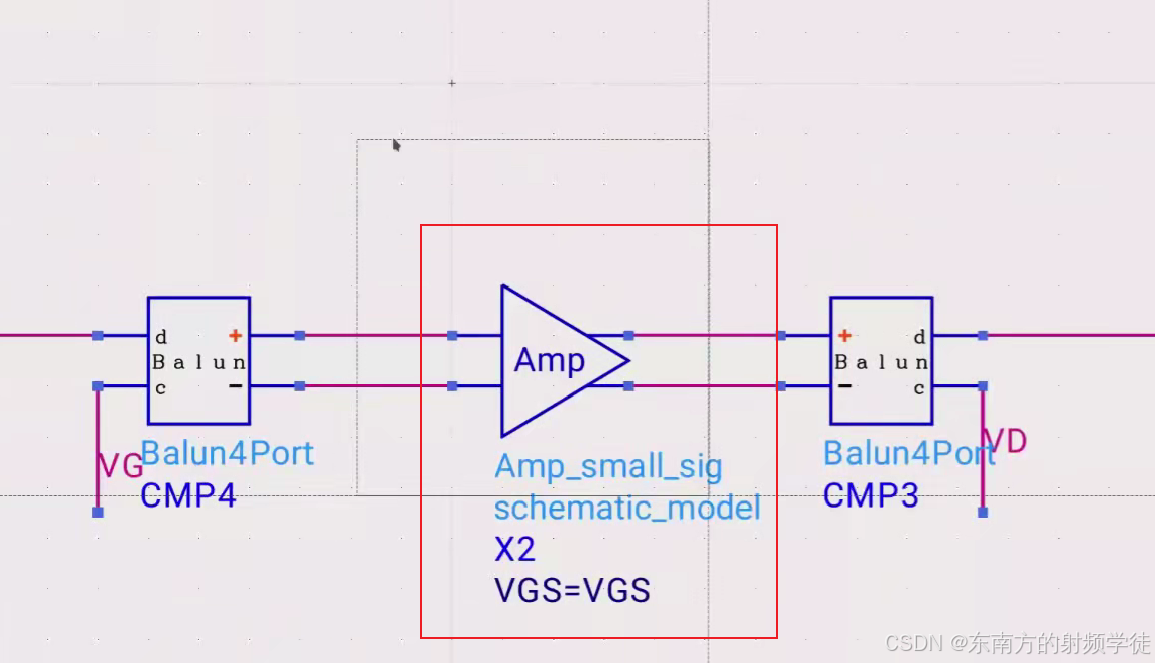

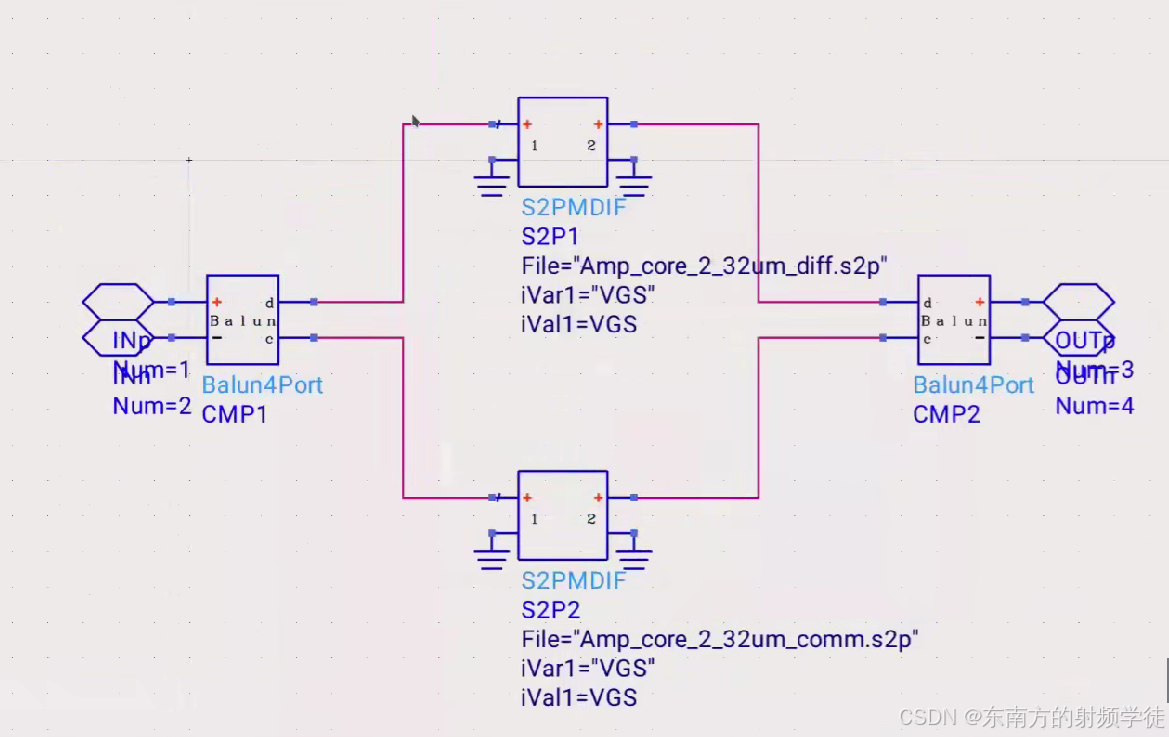

• 由于是四端口器件，我们可以在cadence或者ads中用一个balun把两个不一定是差模的信号转成它的差模部分和公模部分，分别灌入到一个差分形式的s2p响应和共模形式s2p响应。然后再输出出来，这样就可以得到一模一样的数据。就可以解耦了一个n端口参数。
• 如果有源部分的EXL做了像这样的参数化，

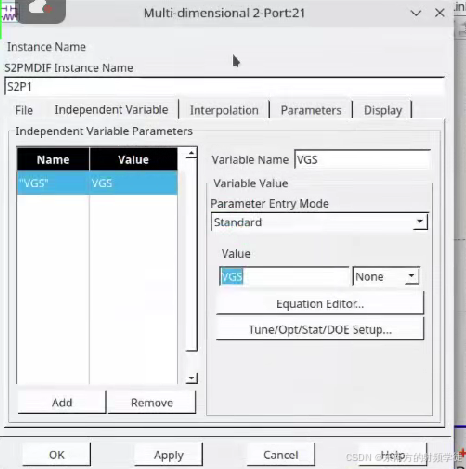

• 这里使用到一个控件S2PMDIF，这个控件引用了刚才的数据

• 因为还扫了栅压，就在independent variable中把数据表中的VGS数据给引入，这个是s2p文件中输入的那个变量名称，而value是在这个原理图中的名称，这里两个变量名称取的是一致的。
• 如果要扫描温度或者要扫描其它漏压，就直接加入进来就可以了。

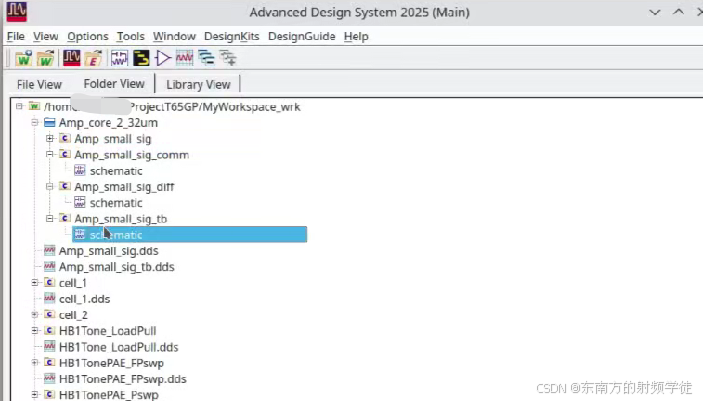

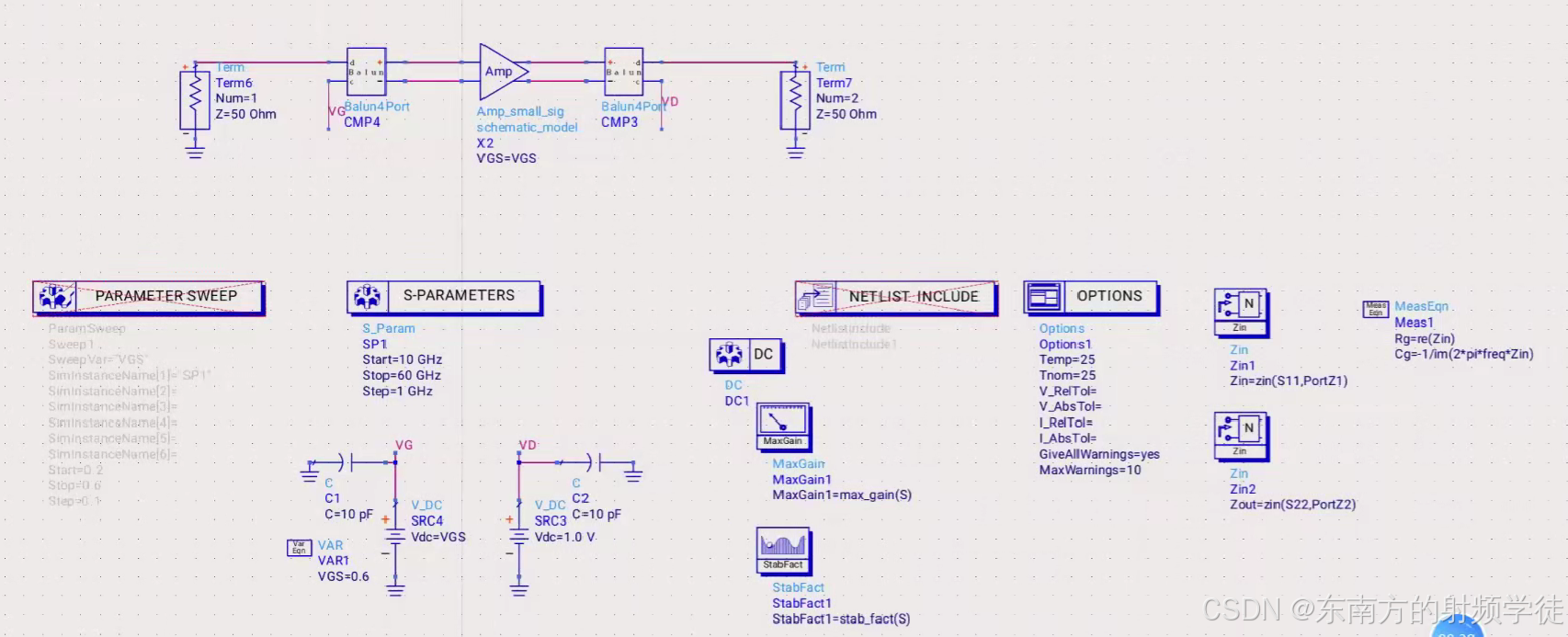

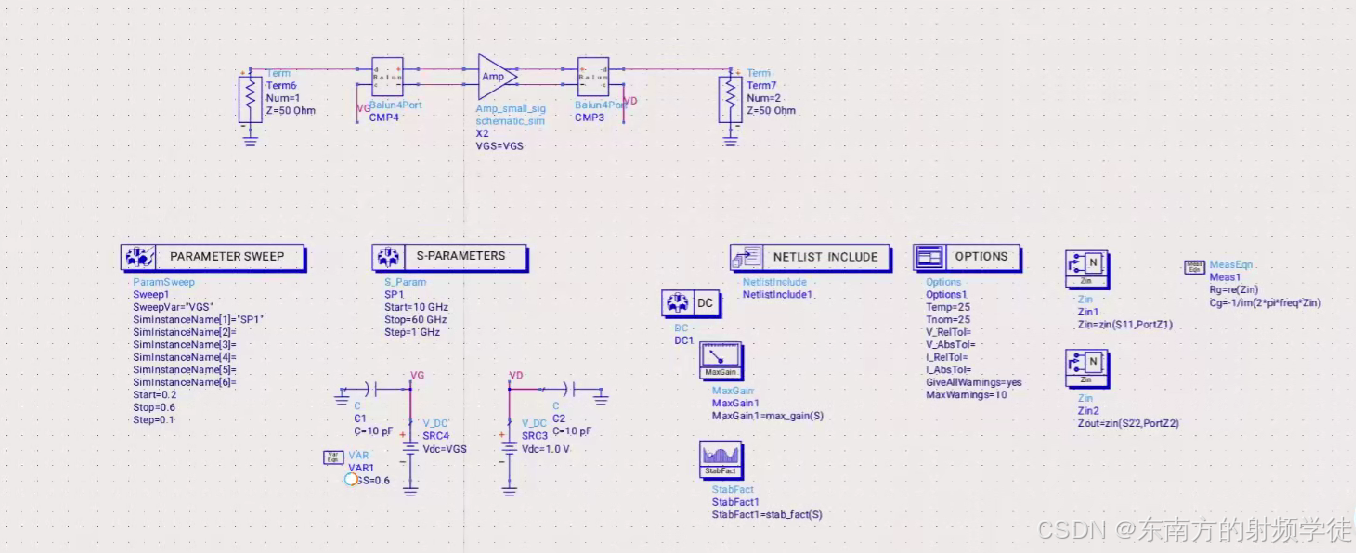

• 然后打开顶层的testbench


• 然后点击仿真

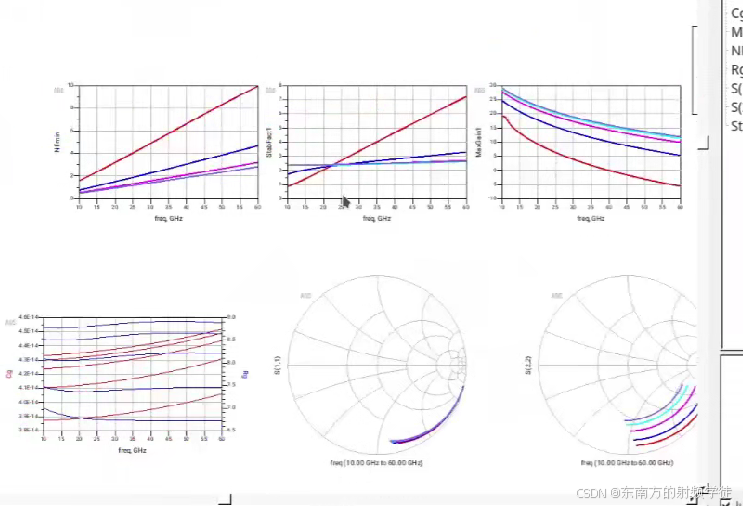

• 仿真可以看到，这些数据是完全重合的

• 其实是调用了virtuoso的网表进行仿真

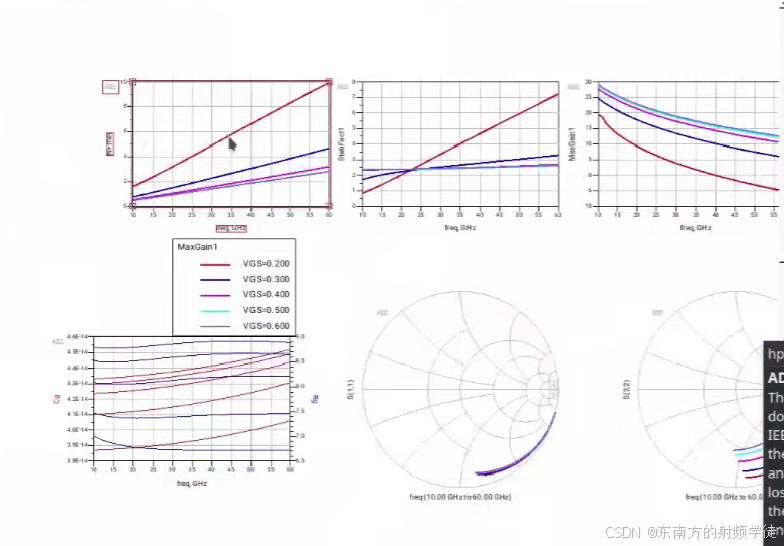

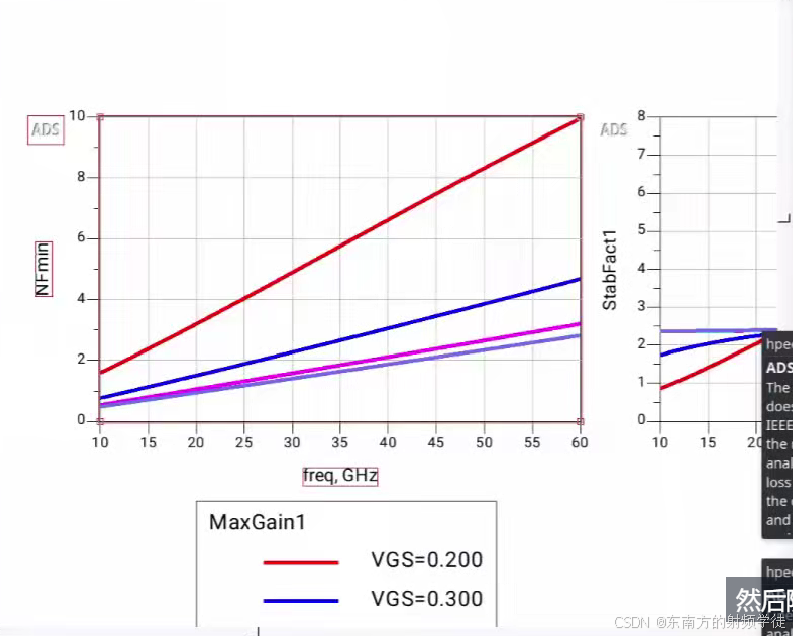

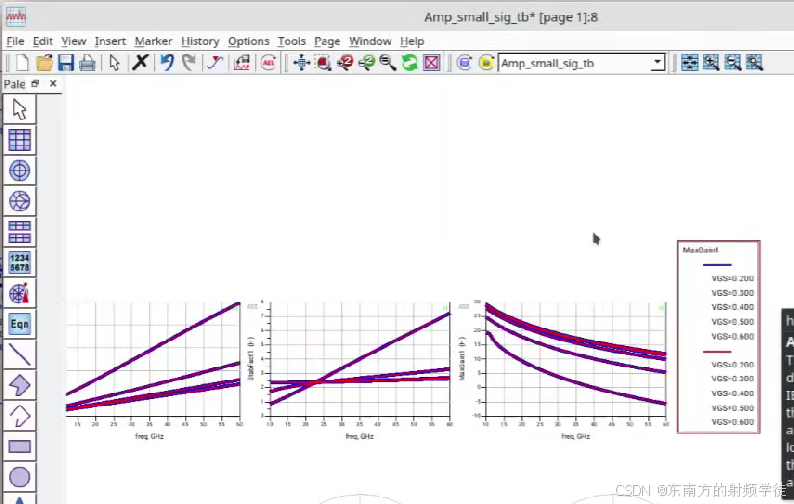

• 这里扫描了栅极电压，稳定性都发生了一些变化

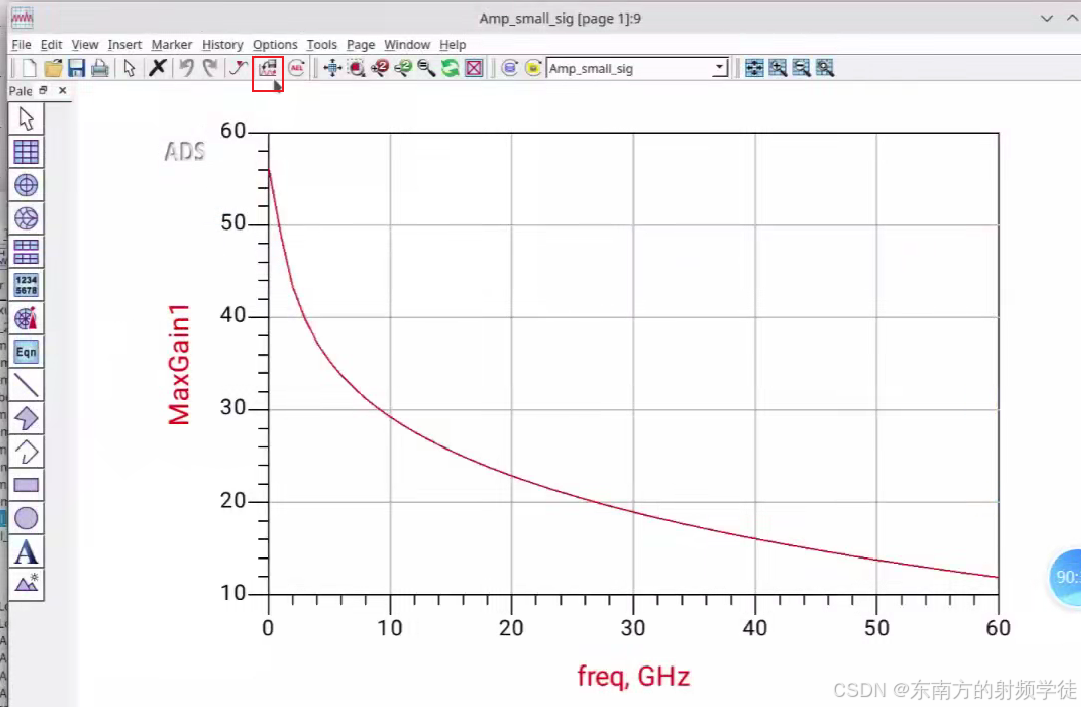

• 随着栅极电压增加，maxgain也随之增加，然后noise下降了。

• S11是没有太大变化的，而s22是有较大变化的，因为随着栅压变大，管子开始导通了，所以其电阻会有一个减小。


• 有了这些东西，我们就可以来演示输入匹配。

• 这里先演示RC的输入匹配。

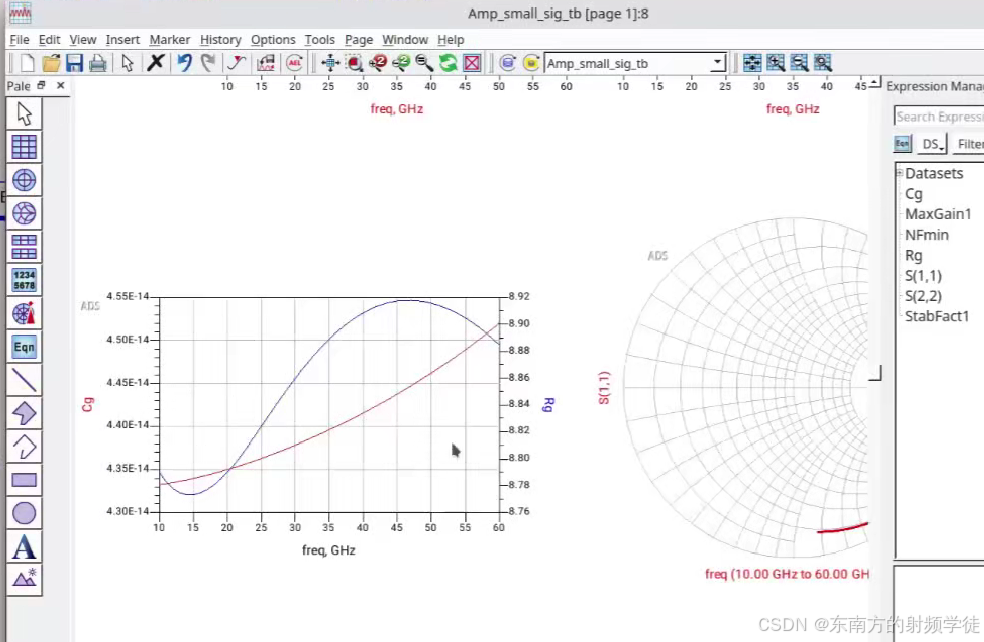

• 比如在做输入的时候，希望仿真S11，由于其在很大的带宽里面，10-60GHz，Cg和Rg的值是几乎不变的，可以认为输入阻抗就是这样的。对于输入匹配，如果不考虑其噪声的话，我们先做一个简单的驱动放大器，只需要将其匹配到50欧姆，就好了，


• 这时候来看Z21和S11要如何匹配，

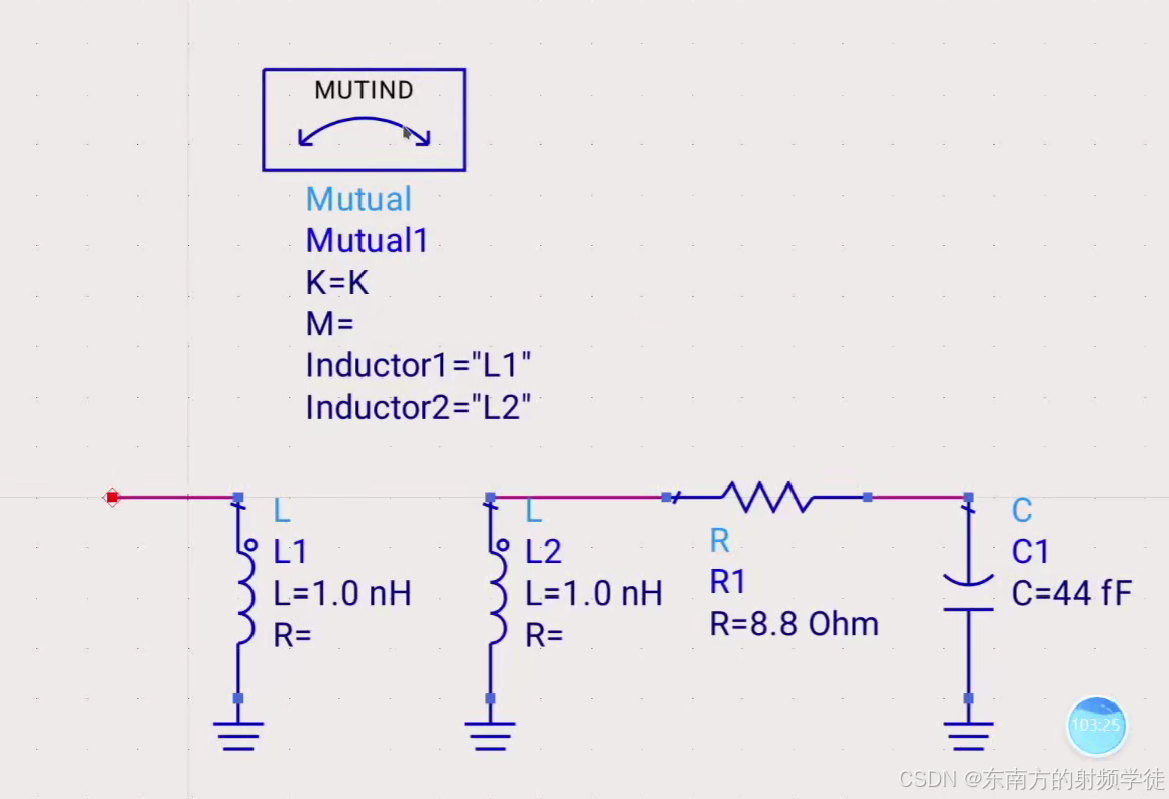

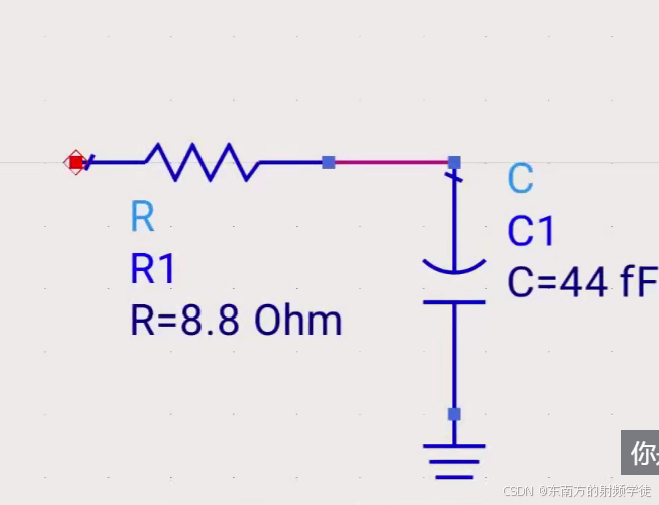

• 首先我们直接带入RC作为输入端阻抗

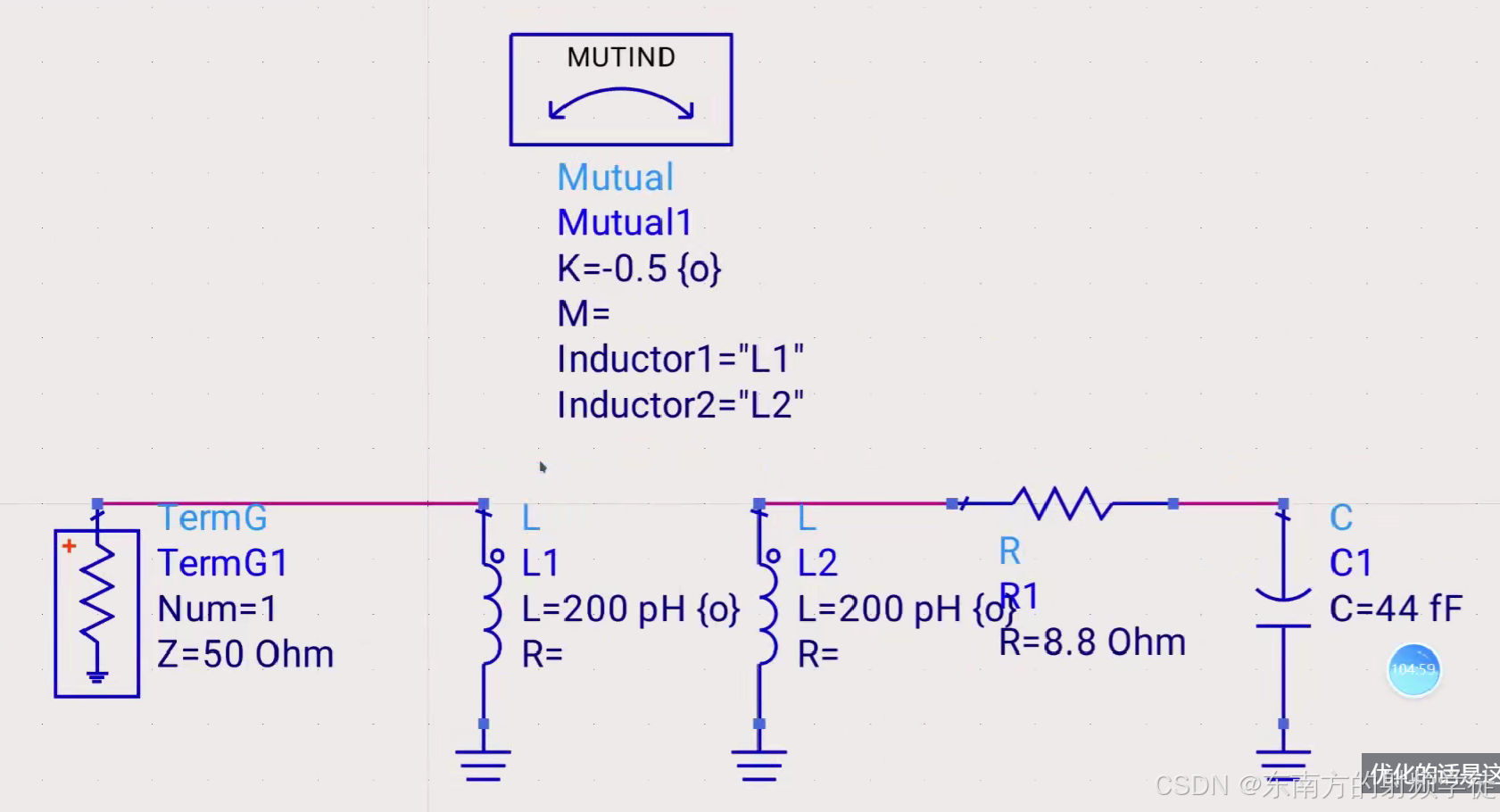

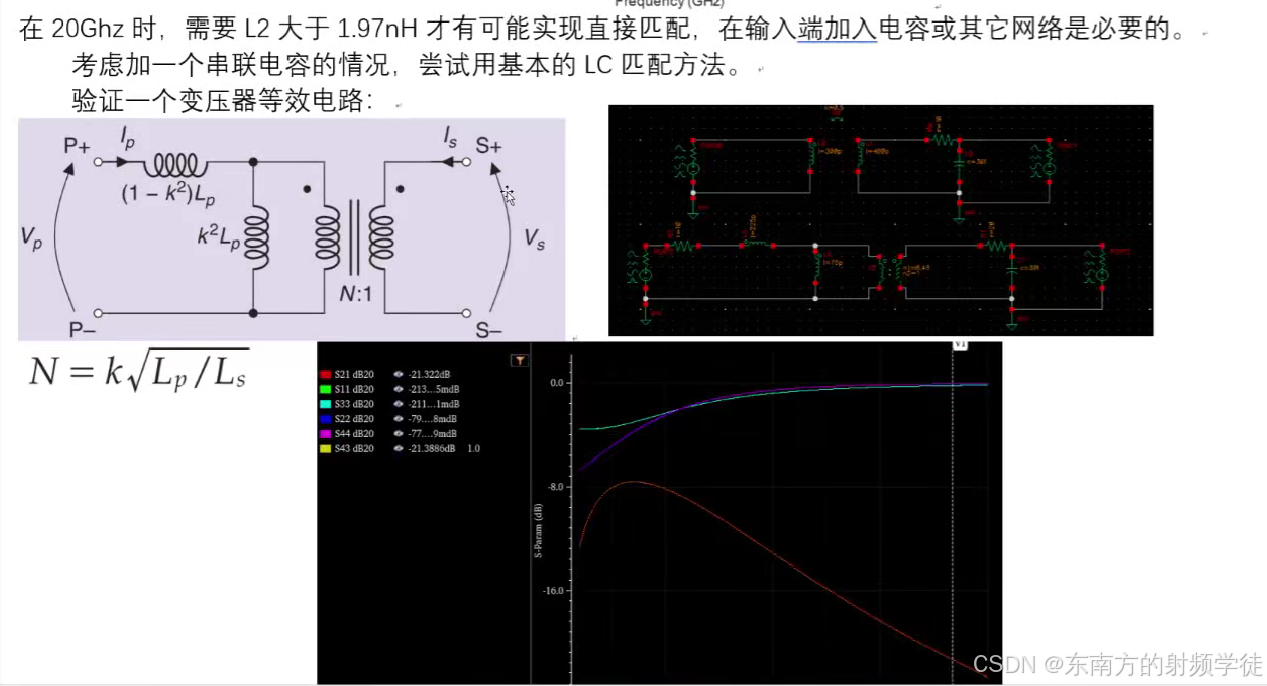

• 如果是传统方法，直接插入变压器进行匹配。

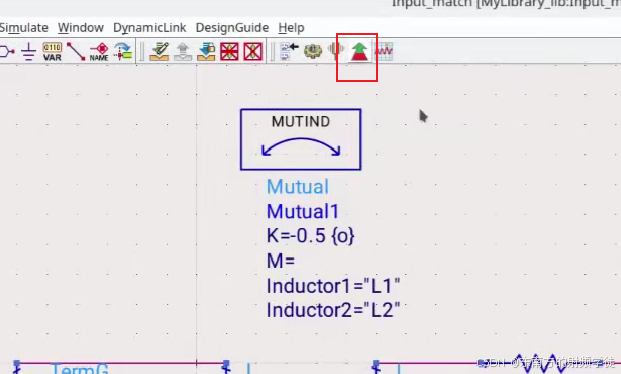

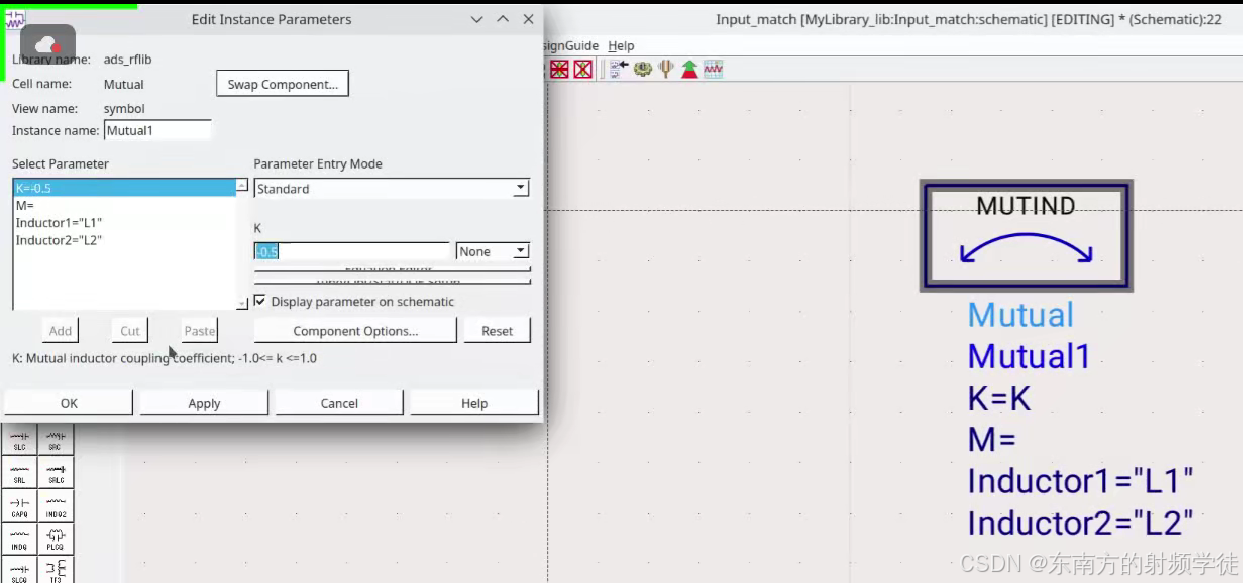

• 注意这里的k值要选择负值，因为实际变压器抽头的值是相反的方向，所以k的耦合是负的。

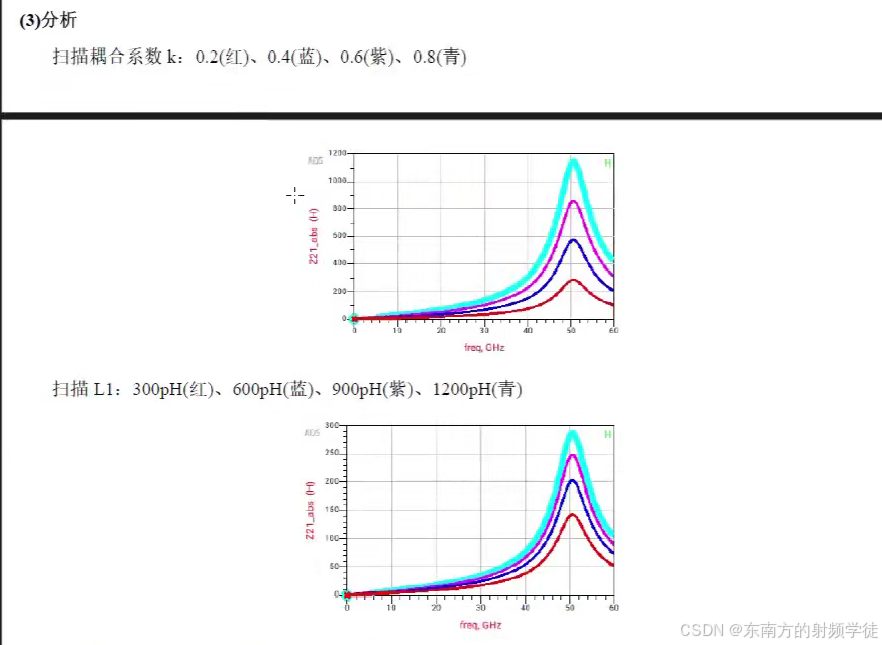

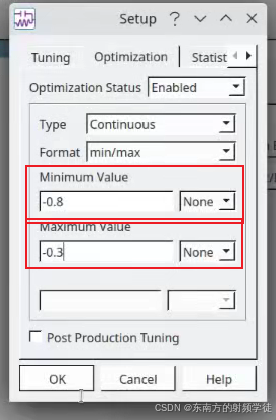

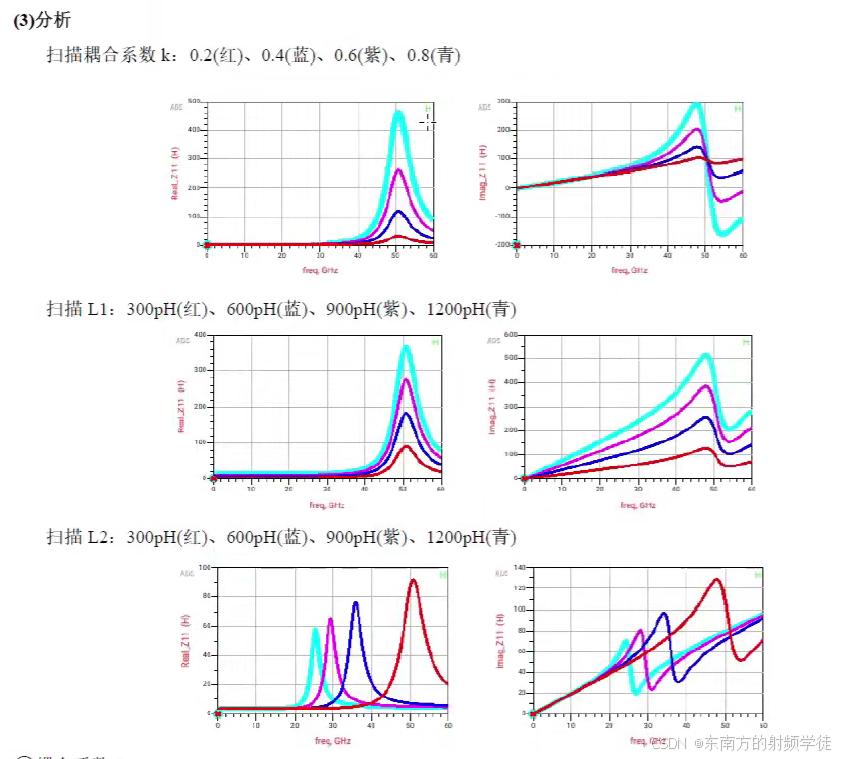

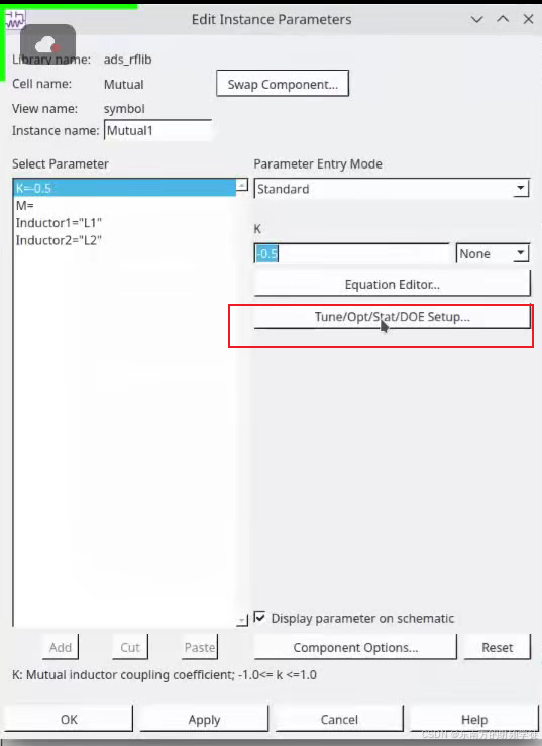

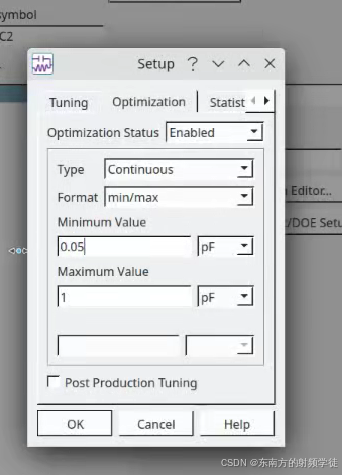

• 这里需要扫描k的值

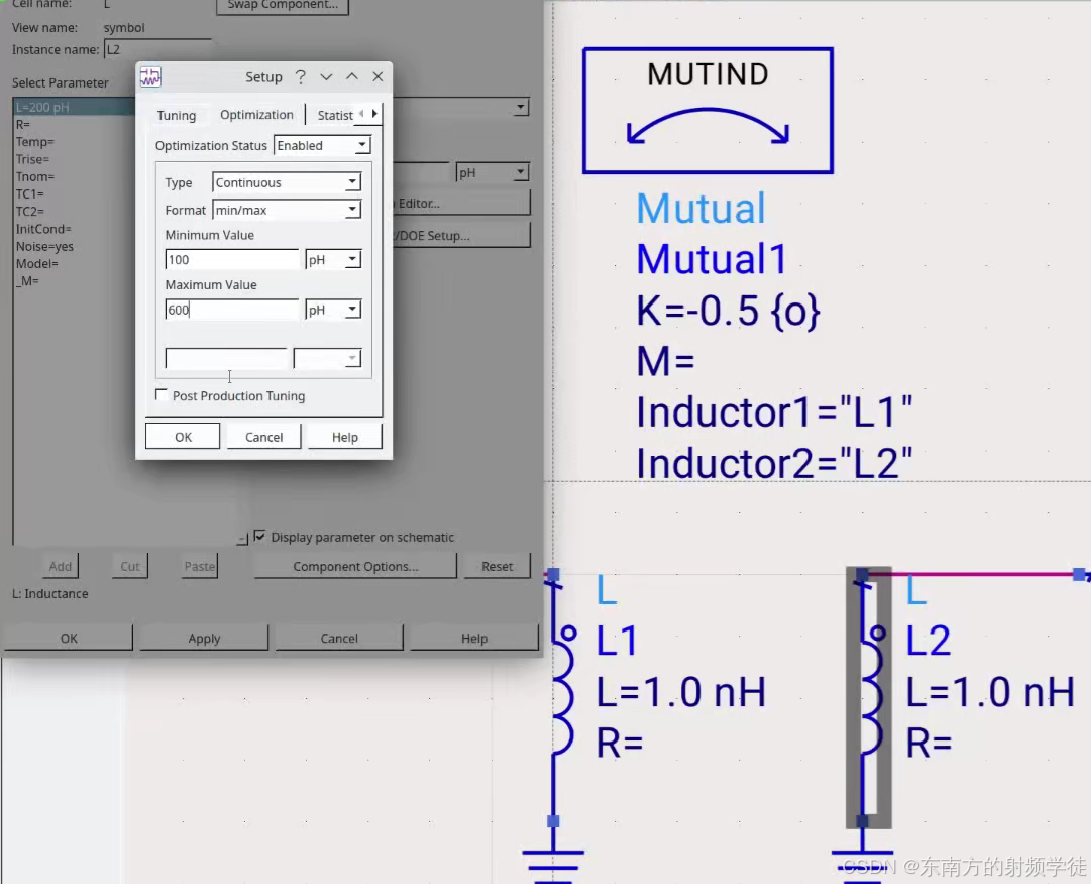

• 对于两端电感值也是一样设置扫描


• 由于这里是理想情况，所以两端的电感是没有带电阻的，因此最终得到的结果可能会比较离谱

• 假如输入到50欧姆，不加入任何的电容


• 设置完成后，我们直接开优化

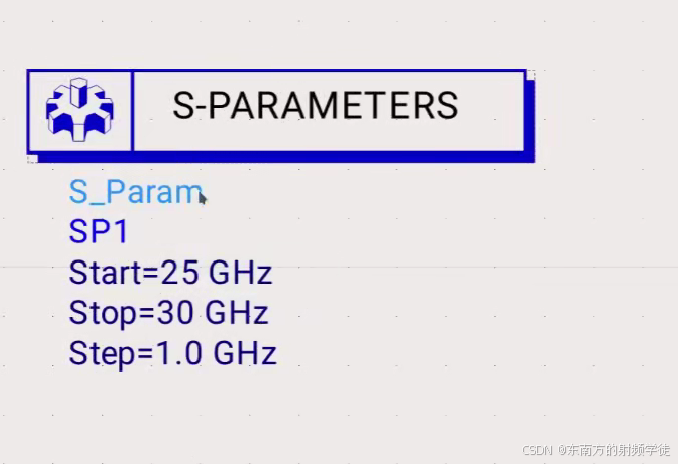

• 假如s参数控件

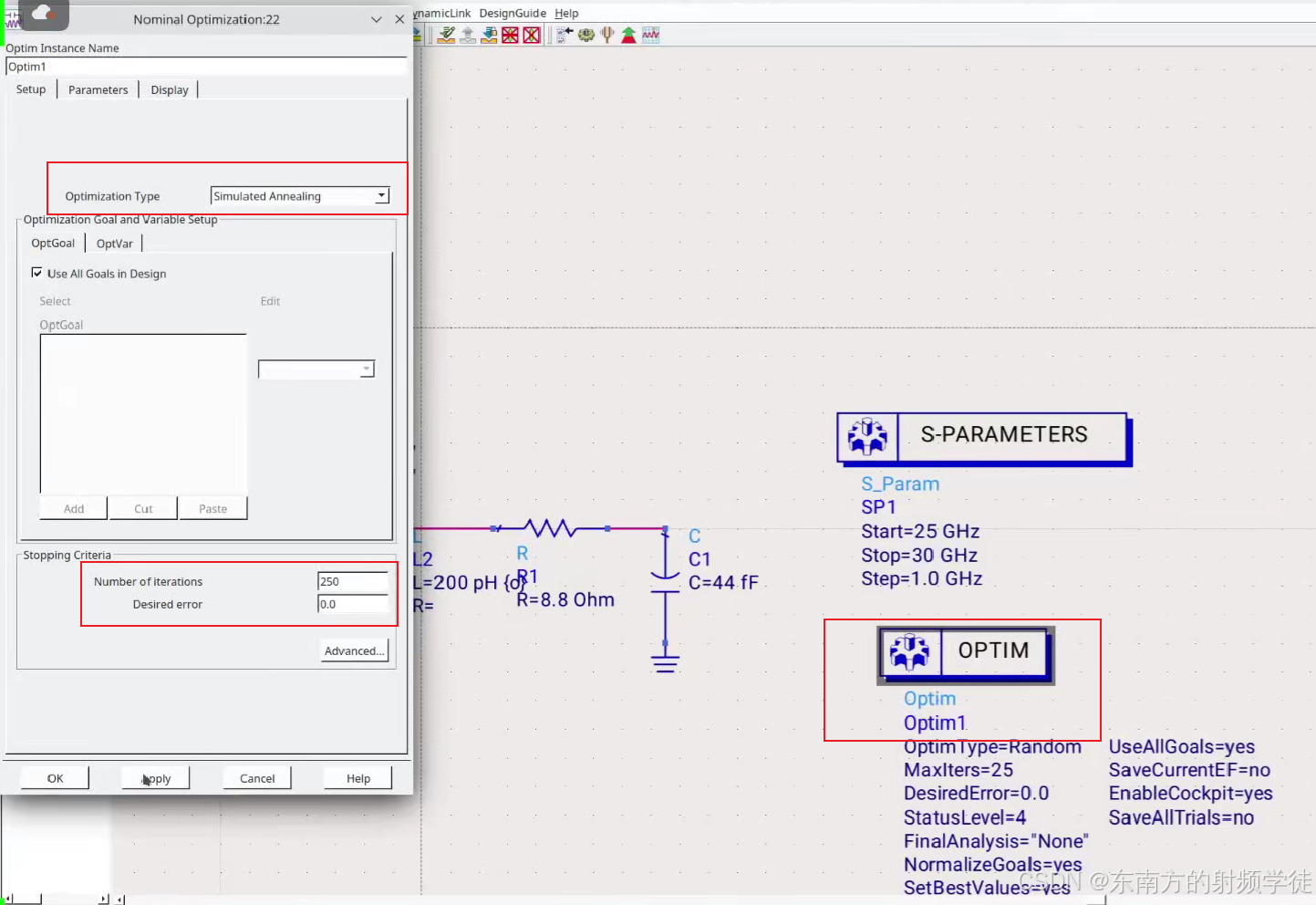

• 然后加入优化控件OPTIM

• 采用模拟退火类型optimization type

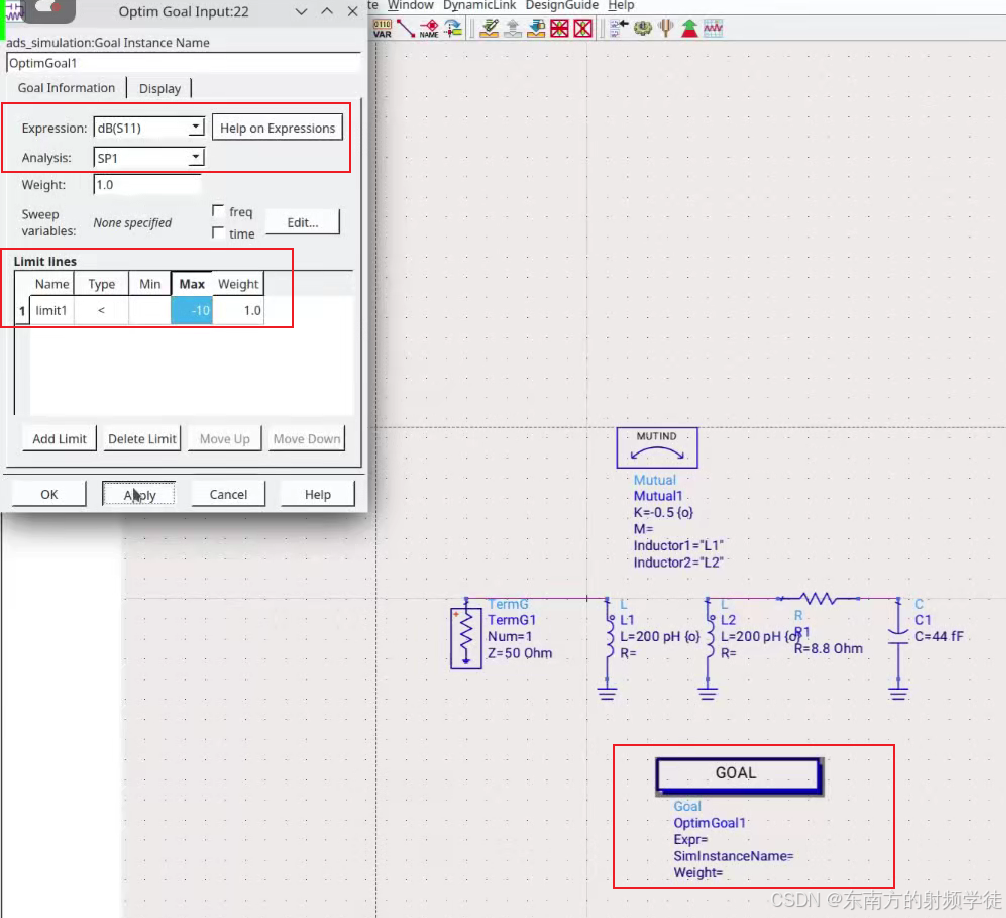

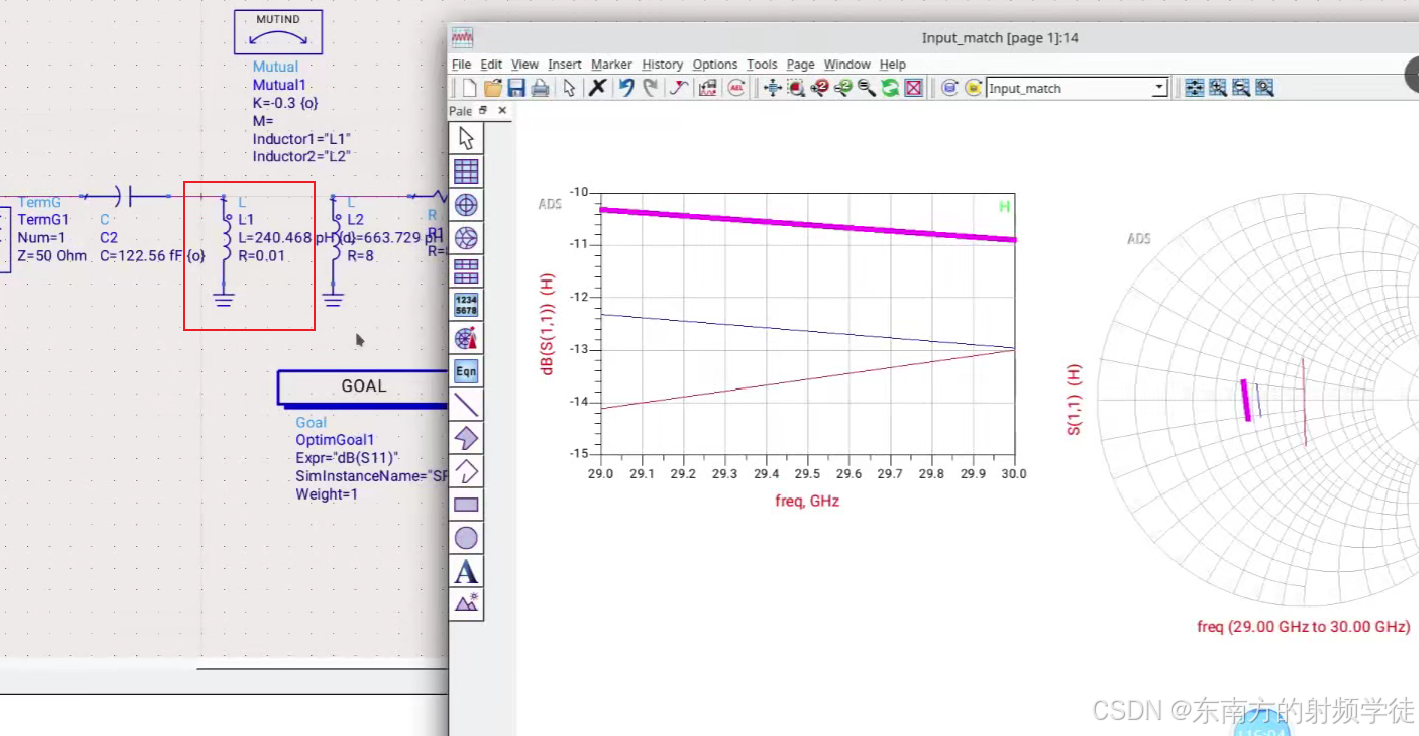

• 然后插入优化目标goal，目前先让其有一个好的S11

• 让其小于-10

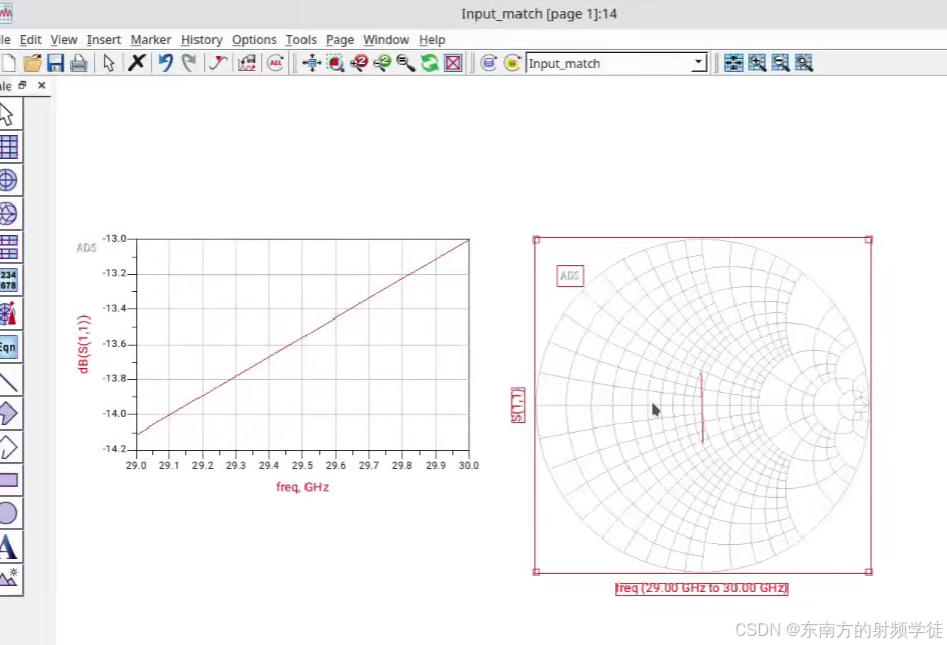

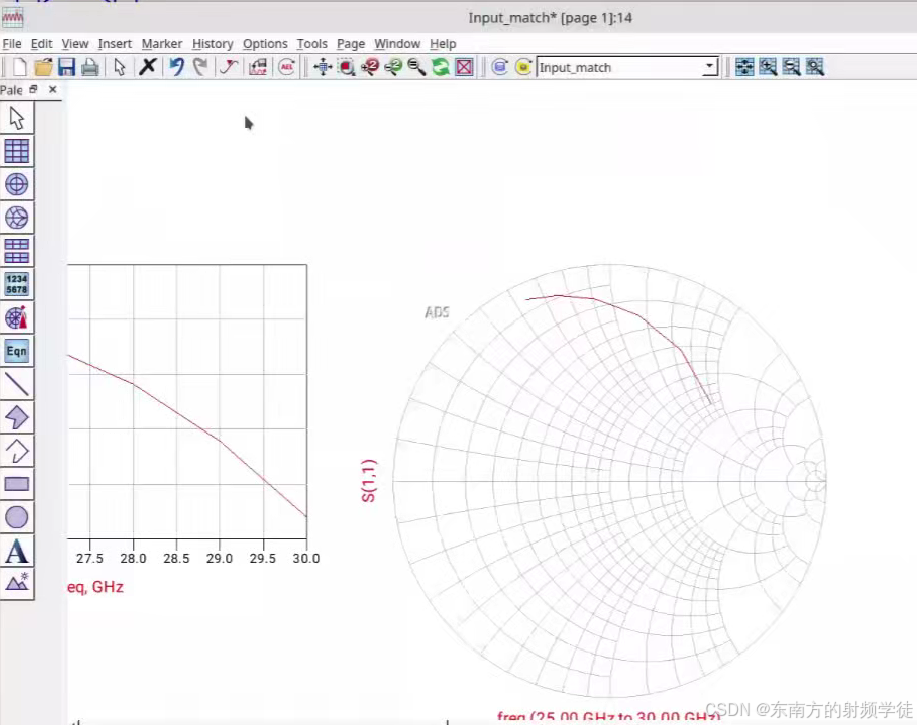

• 然后就可以开始仿真了，将其S11曲线显示出来

• 由于现在还没做匹配，所以S11曲线性能不好。


• 然后点击优化


• 但是由于使用这种理想的集总模型去做，是优化不出来的，

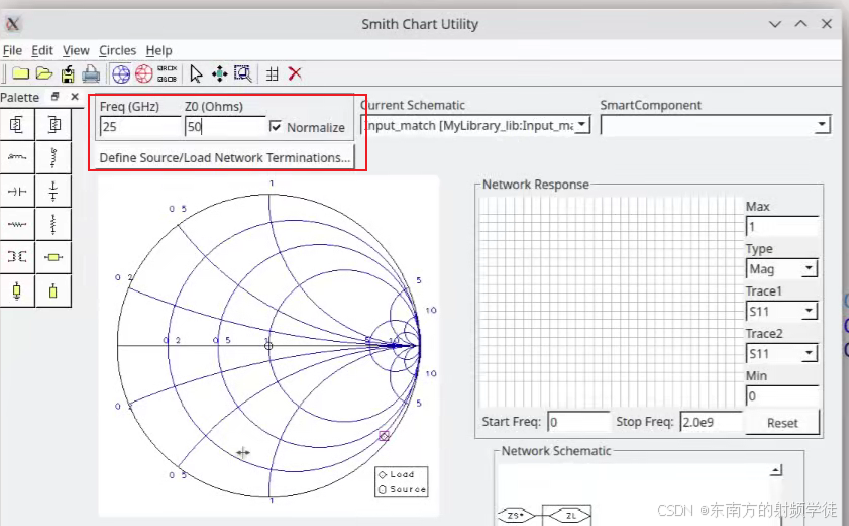

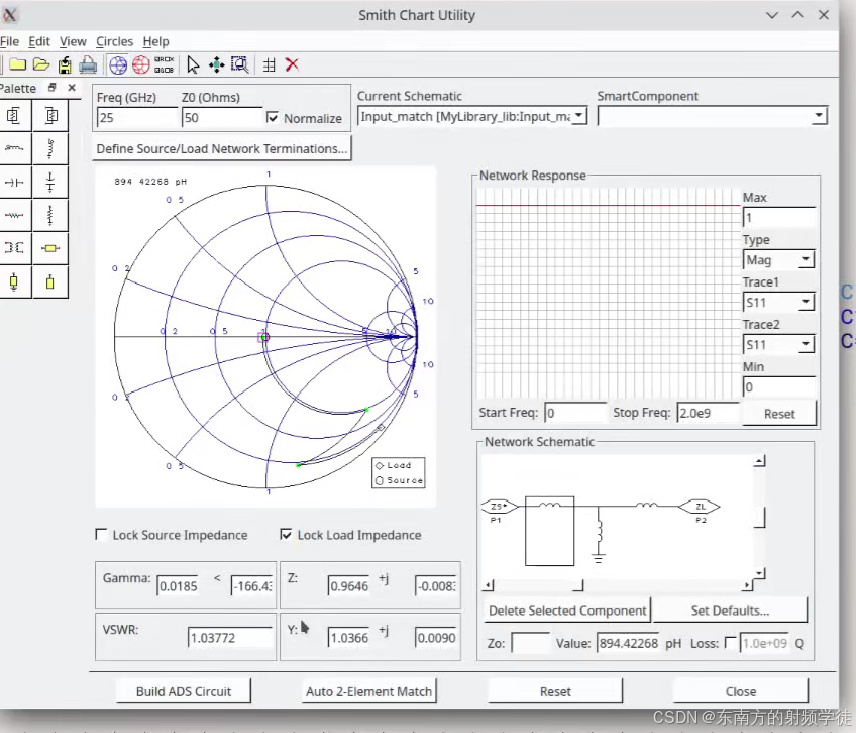

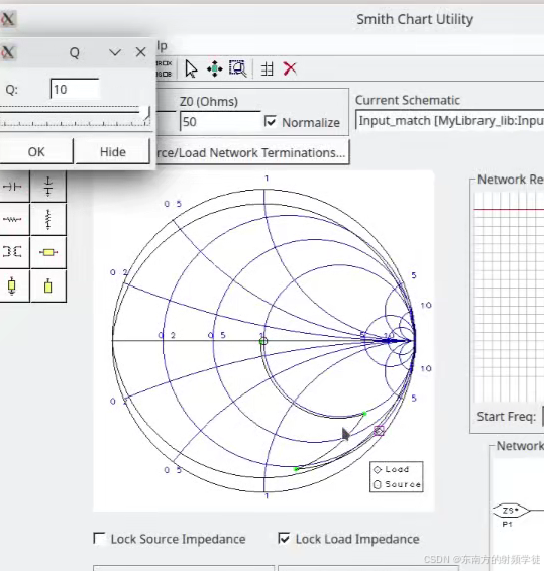

• 因此这里我们使用Smitch chart工具进行匹配

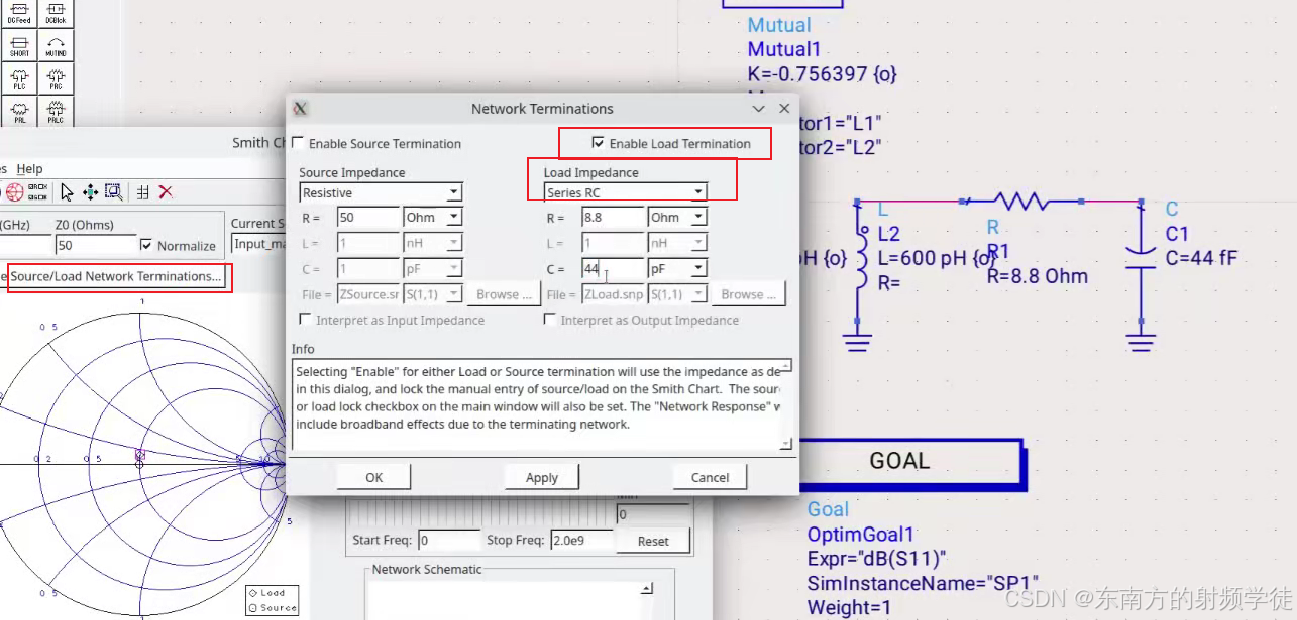

• 这里我们可以直接把阻抗设为串联RC


• 这样Zload就始终是这样的RC串联值

• 然后去设置频率

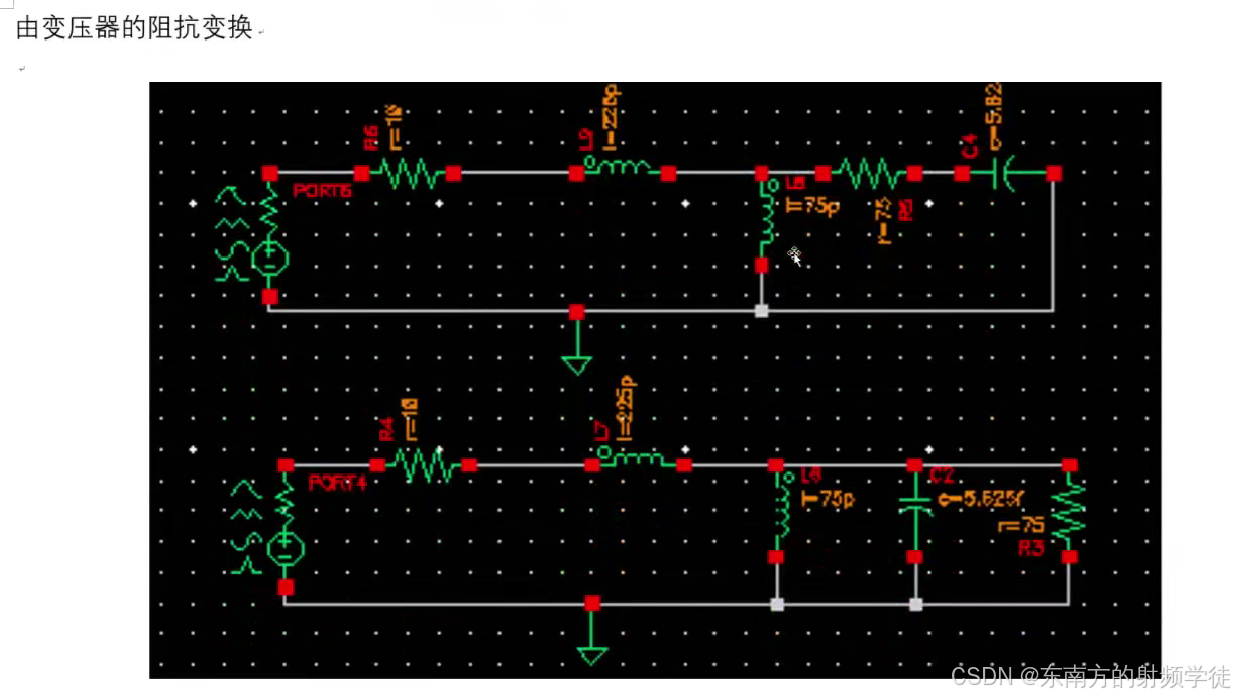

• 如果做变压器匹配的话，是加入了一个T型网络


• 通过拖动smith上的绿色滑块，可以匹配到圆心


• 但是现在这种匹配采用的电感值是非常极端的，其Q值很大。这意味着有一个特别高Q值的负载，

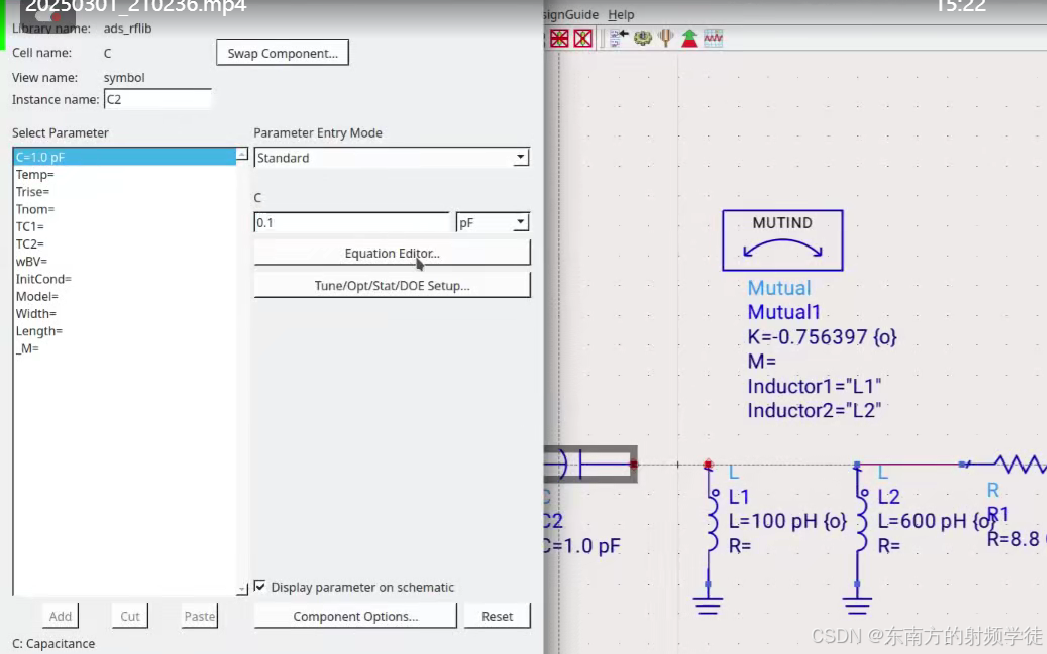

• 我们这里尝试串一个电容。

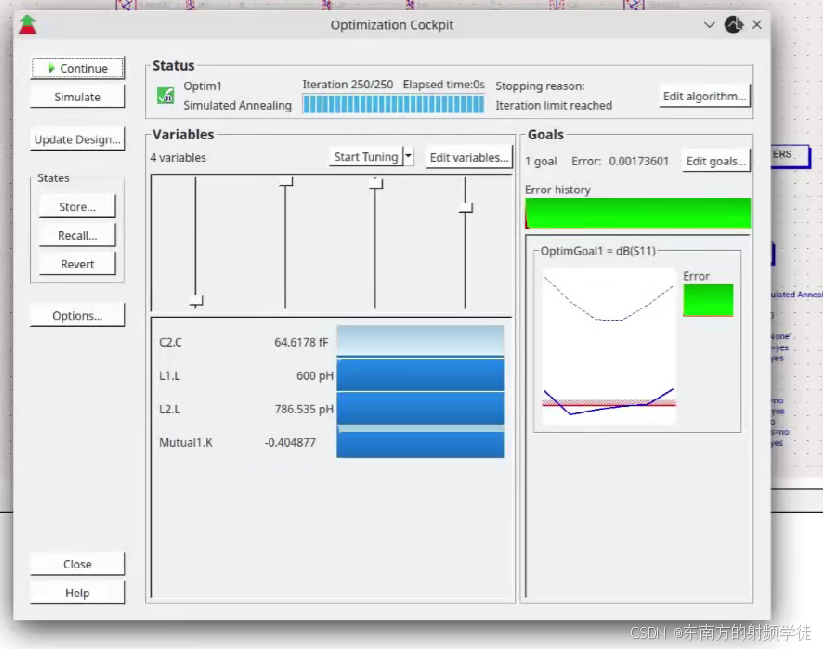

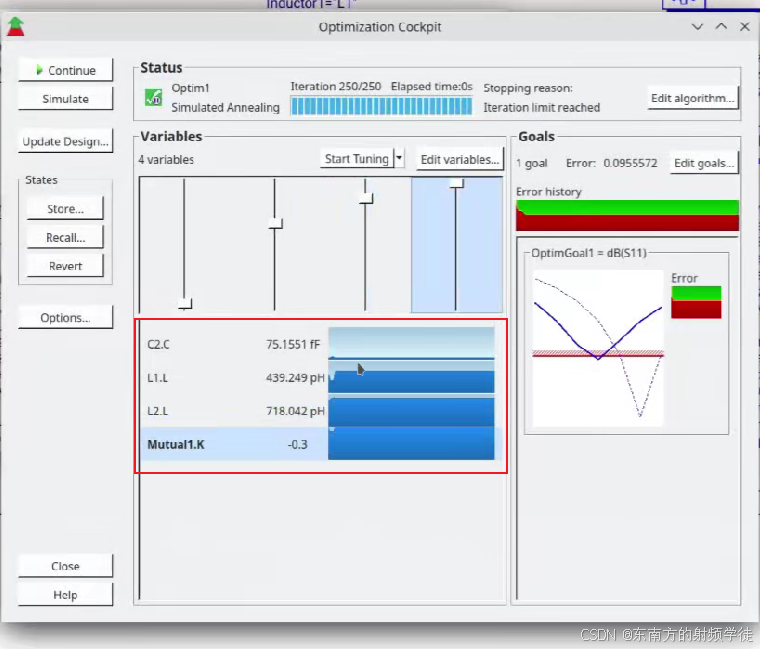

• 然后开优化，可以发现有一个值大致能取上，但是这个值是非常极端的


• 这里来分析一下原因

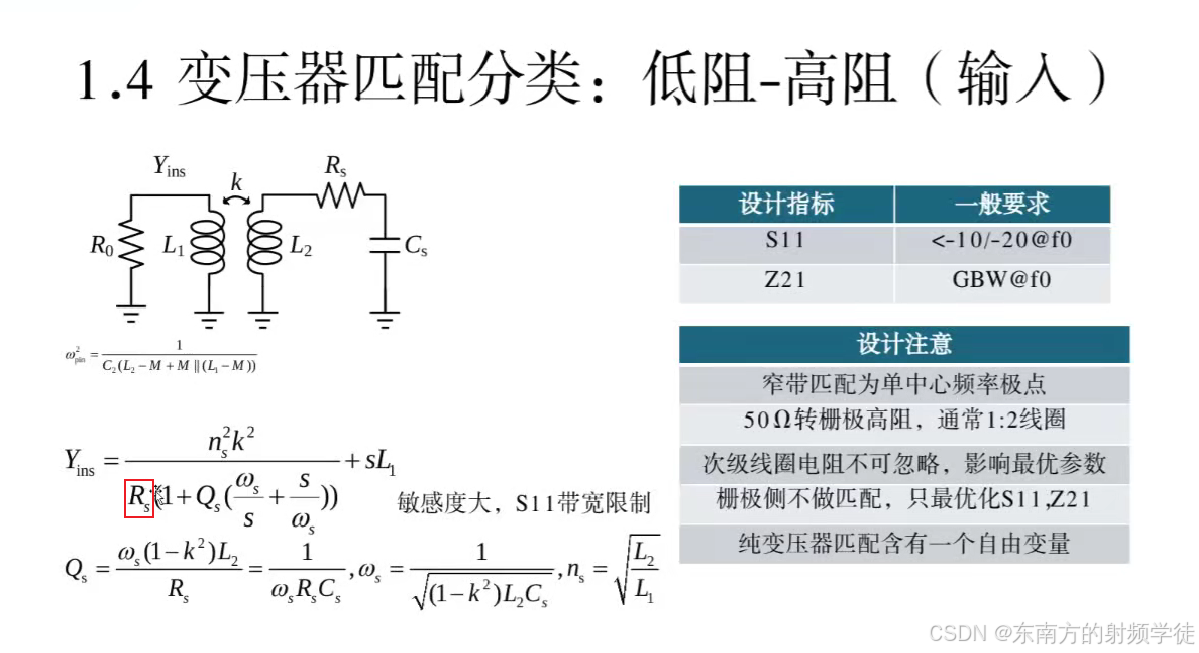

• 是因为右侧输入端阻抗，换算成1/wrc，Q越高，匹配电路取值再极端都匹不到一个足够的带宽，会有一个带宽的强烈限制。

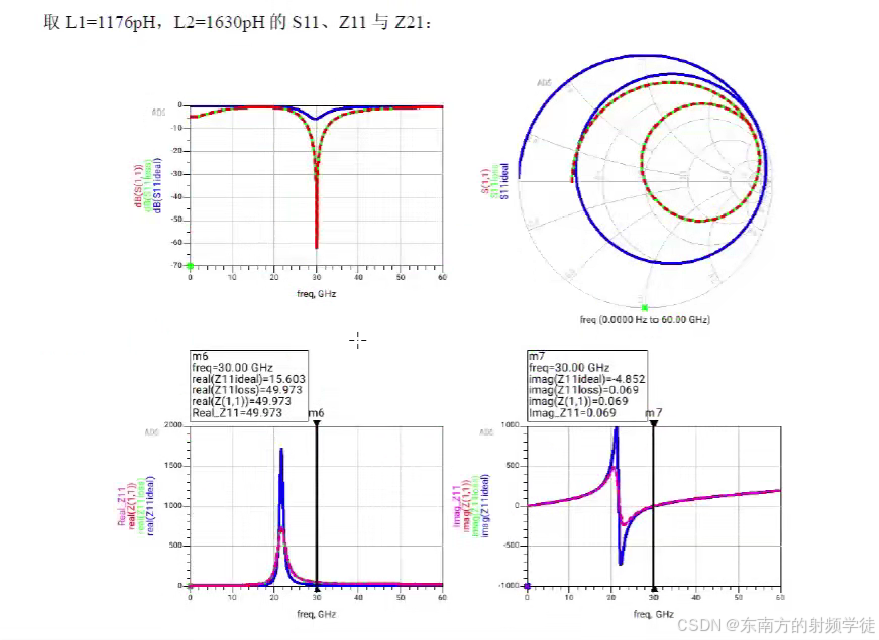

• 仿真可以发现，这里确实是能精确匹配到圆心的


• 但是这个是理想的情况下，没有考虑变压器两端电感的自身阻抗的影响。

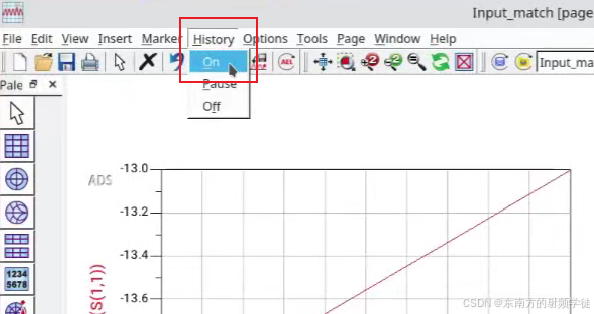

• 为了查看其变化情况，打开history

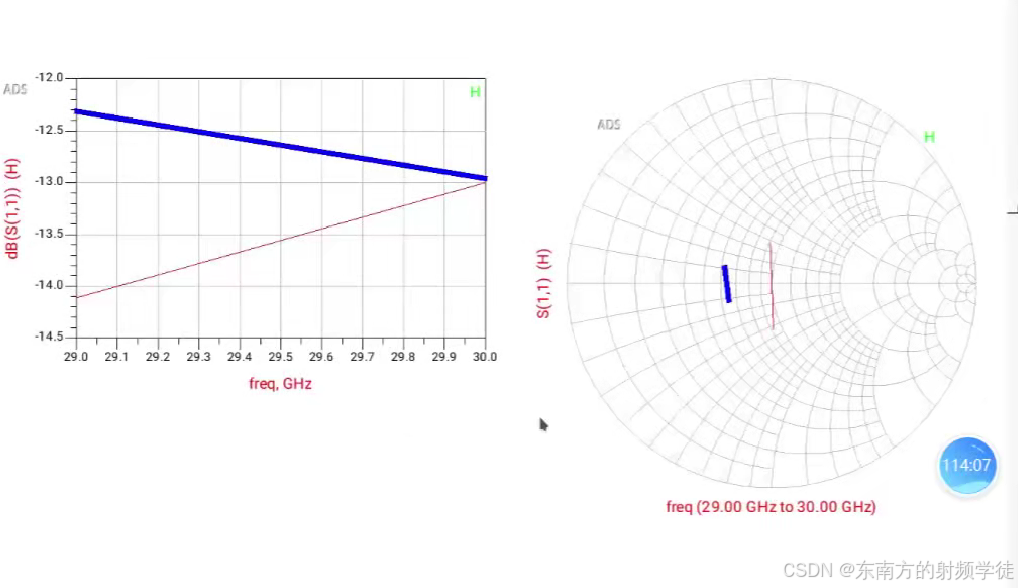

• 由于现在引入了额外的电阻，导致S11曲线发生了偏移。


• 晶体管提取出来的输入阻抗是8.8，由于变压器电感的寄生电阻，将其认为是匹配网络的一部分，那么整个负载的值就会发生变化。


• 此外考虑初级线圈电阻与次级线圈的电阻谁的寄生更大。

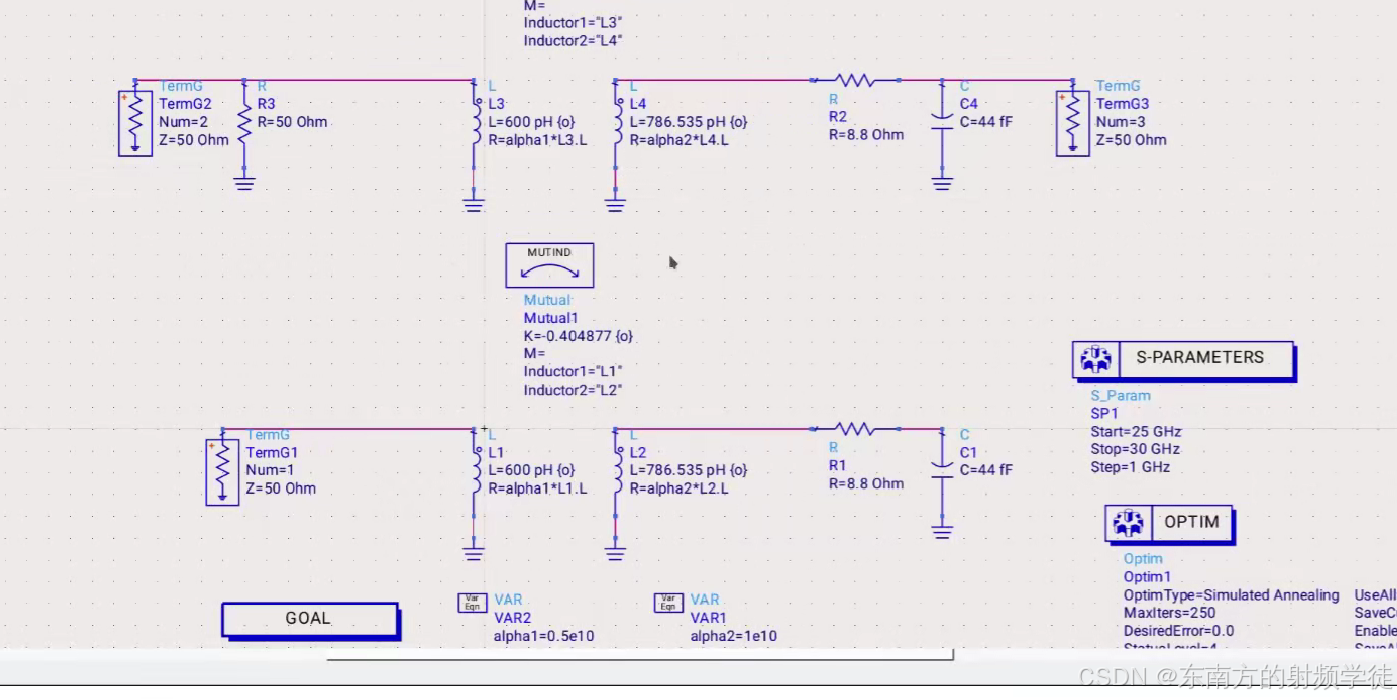

• 只考虑次级线圈寄生电阻


• 只考虑初级线圈寄生电阻，表现出来的是轻微的频偏。


• 所以次级线圈的变化相对来说是更大的。

• 因此我们是不能通过前仿的理想数据去建模后仿。

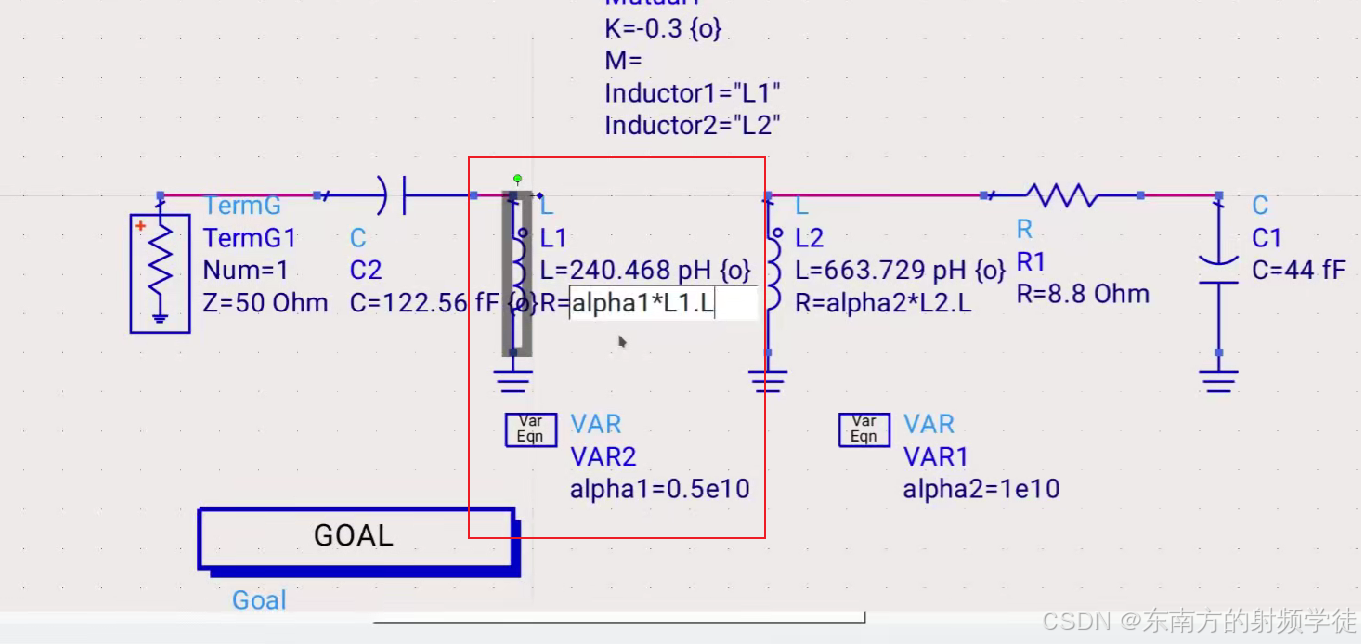

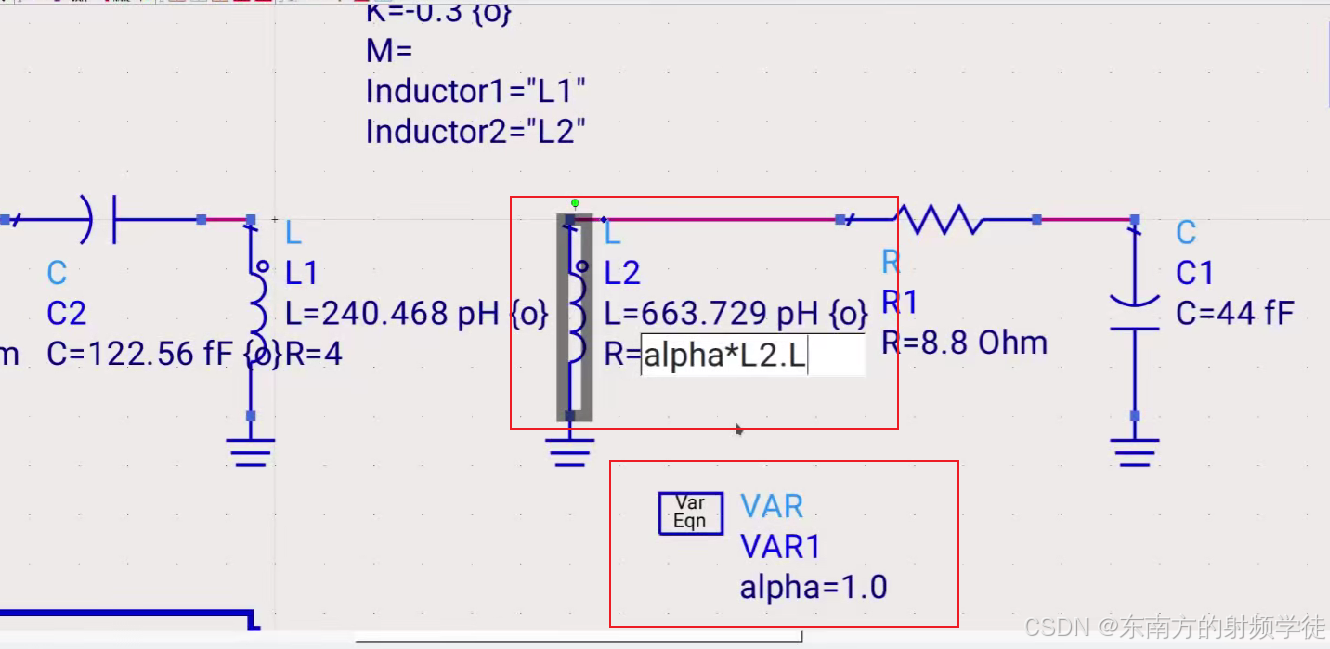

• 如果是按照王瑞涛的方法，线圈的电感和电阻是一个alpha的倍数关系，所以这里定义一个alpha的变量。这样电感可以随着电阻线性变化

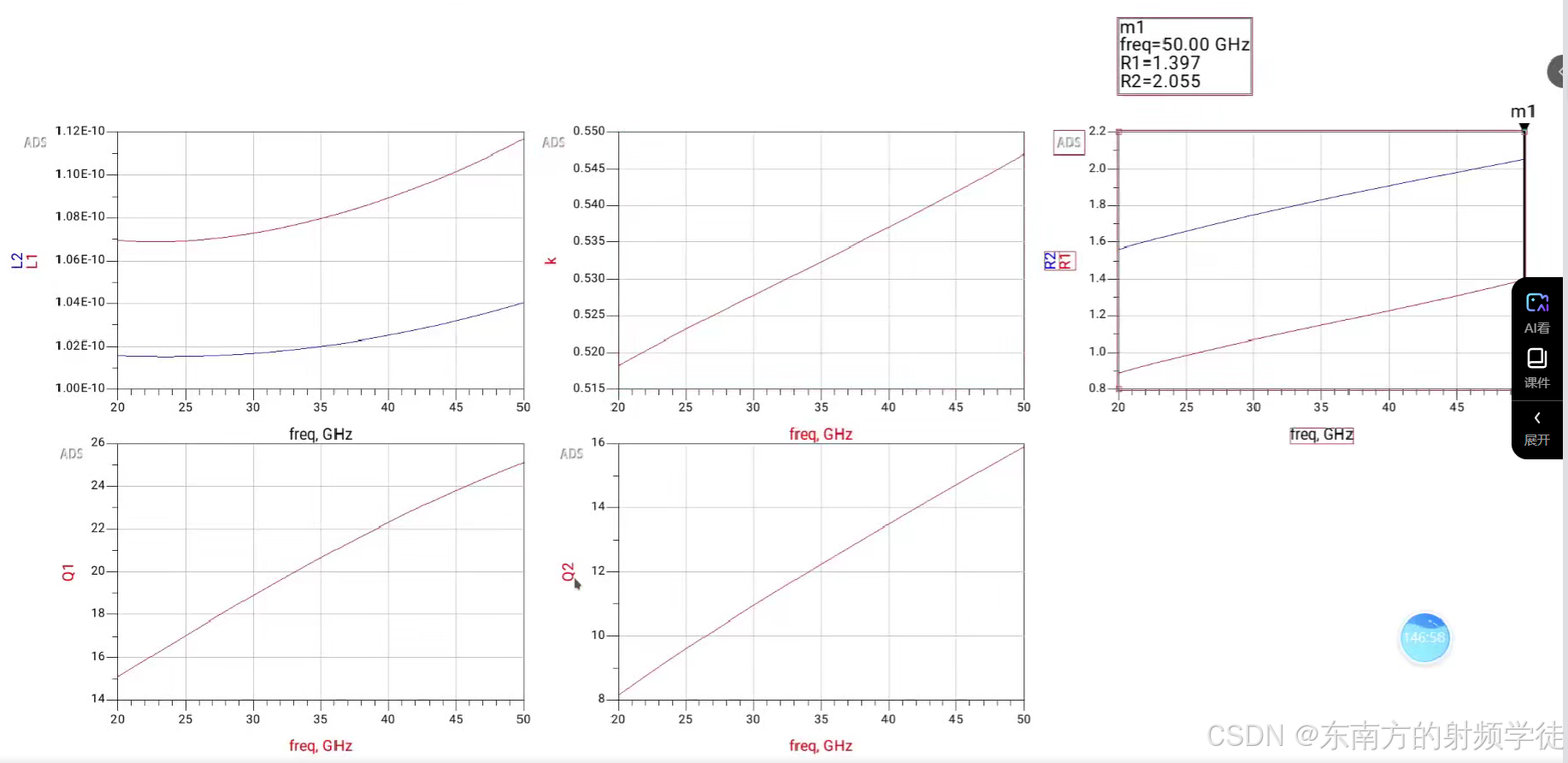

• 这个alpha的值可以直接通过后仿提取出变压器的值。

• L2.L直接表示了电感中的L变量的值

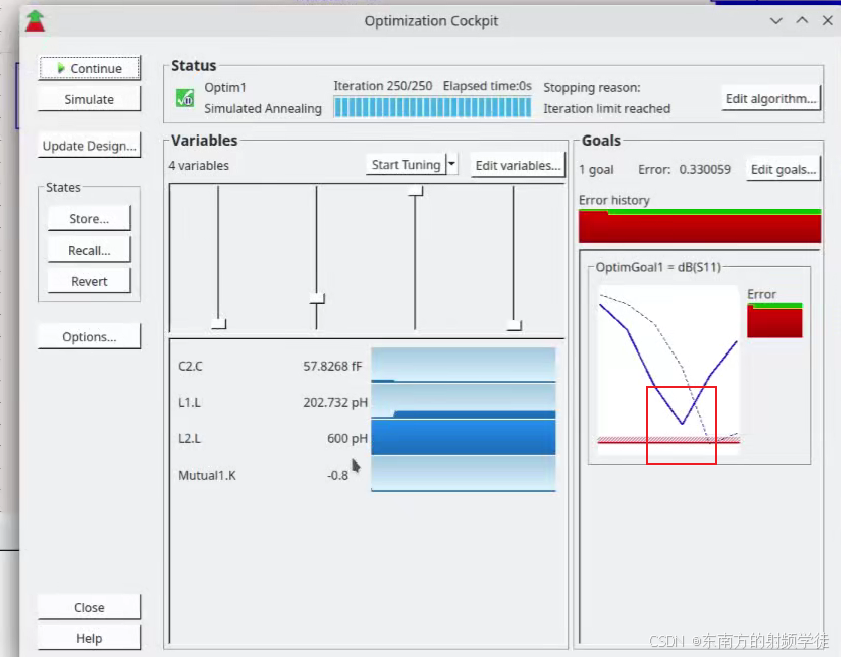

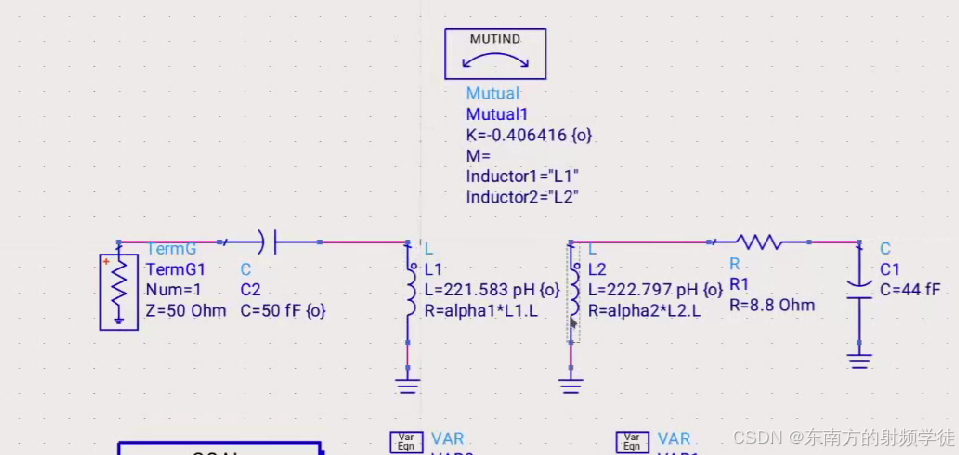

• 然后在这个基础上开优化

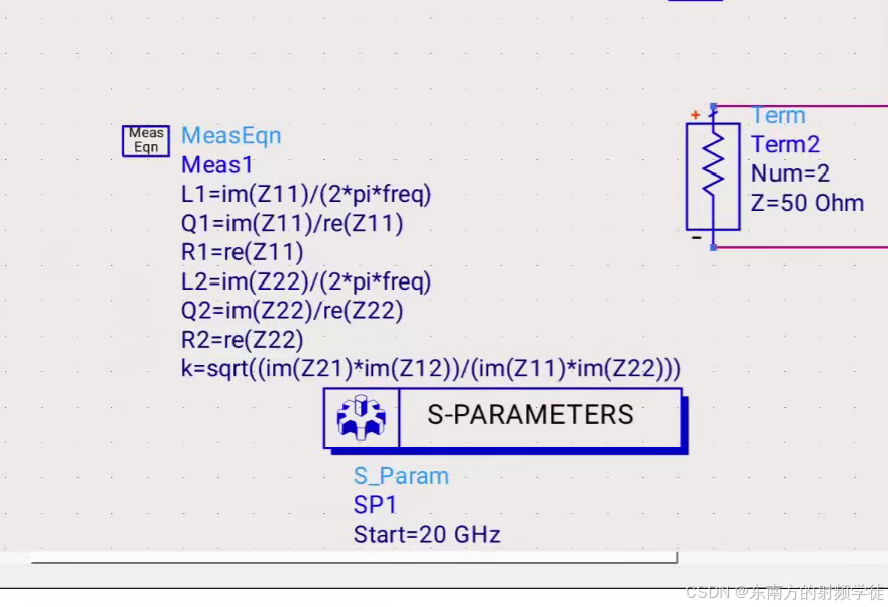

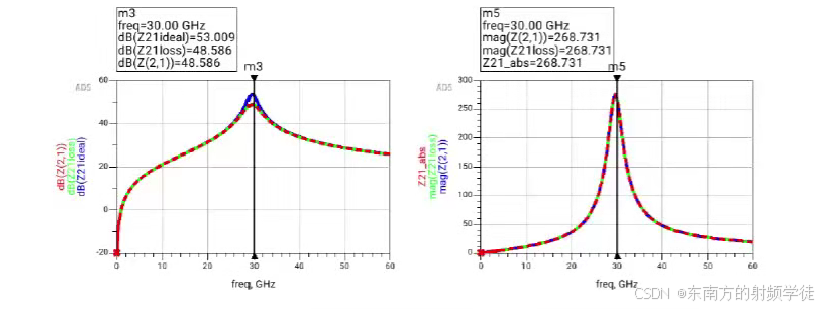

• 如果要查看损耗的话，得用Z参数看

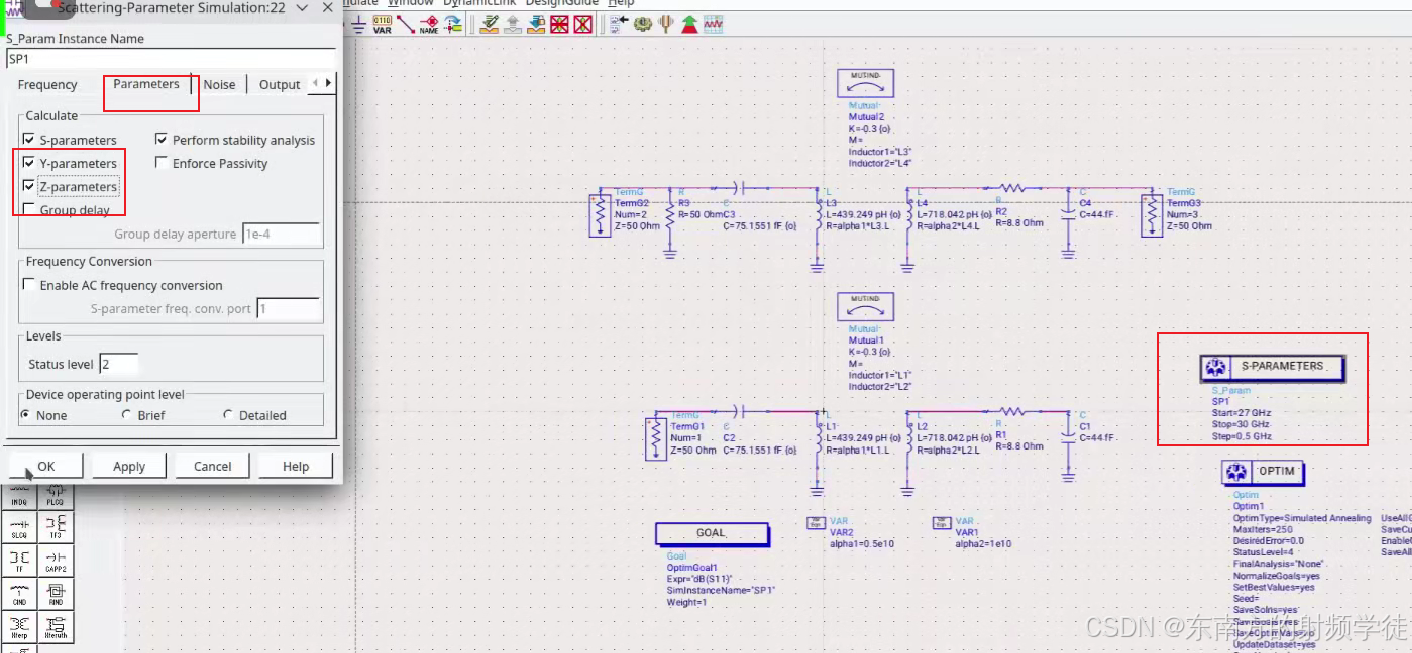

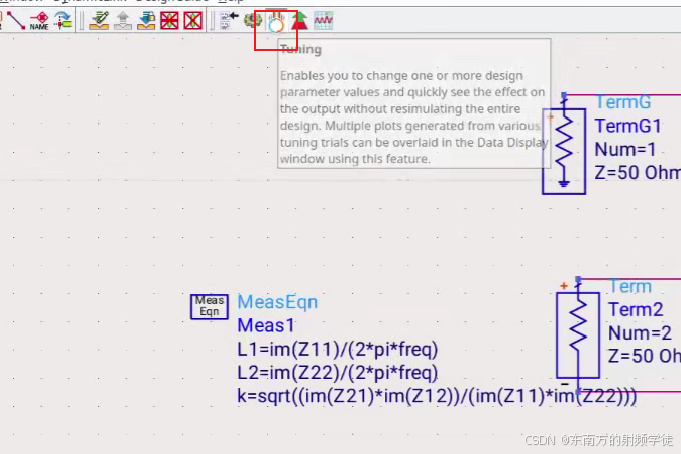

• 由于要查看Z参数，这里要打开这些选项

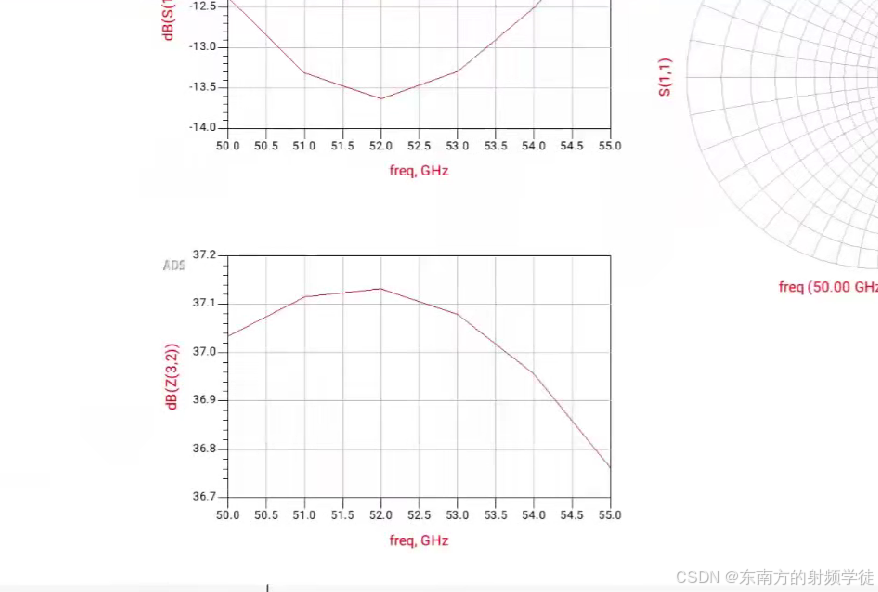

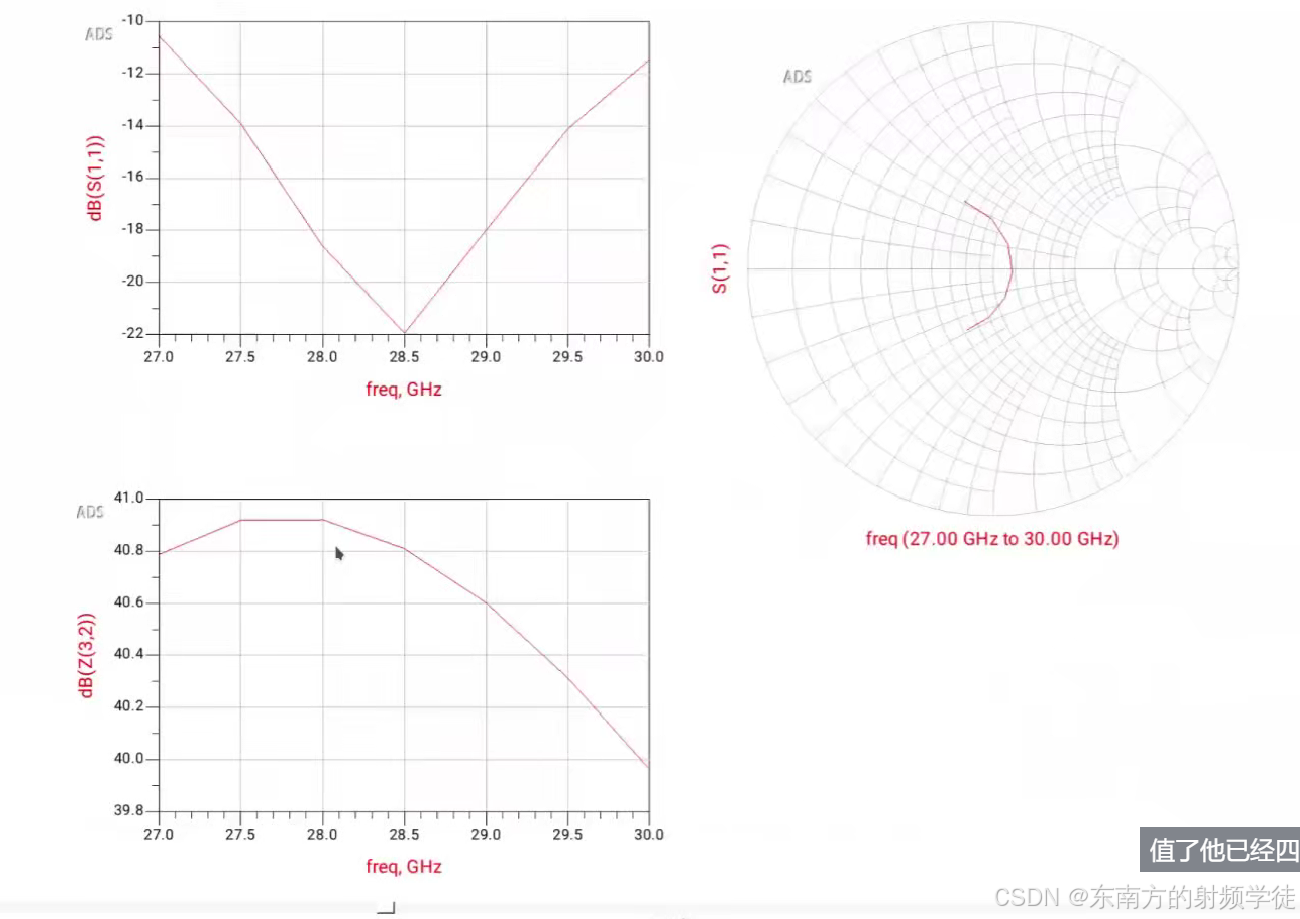

• 然后开优化，仿真得到下面曲线
• 这个值相对来说比较好，是因为在较低频下

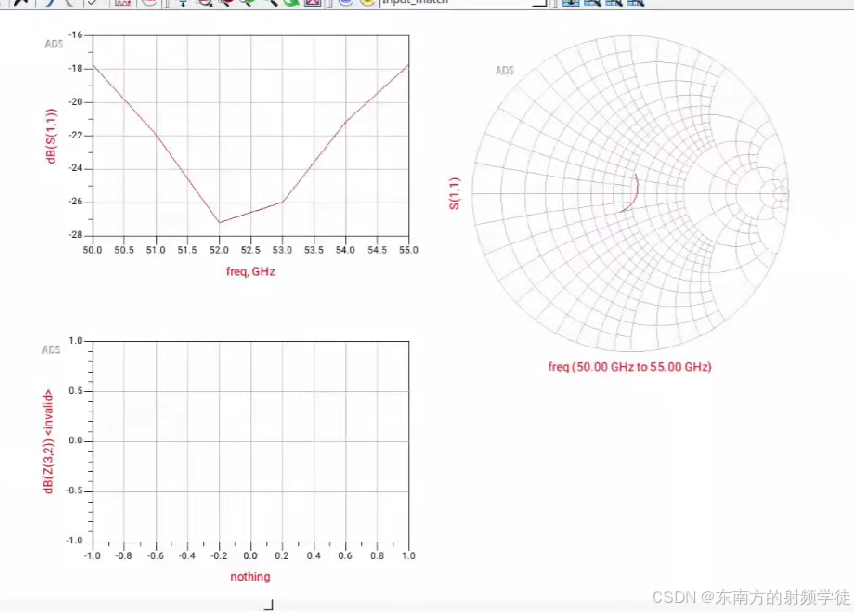

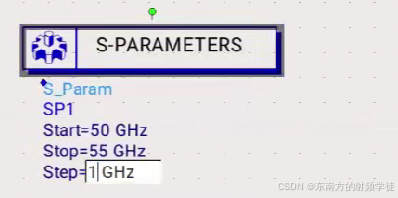

• 而如果在高频下，现在将频率范围改成50GHz

• 此时仿真得到，S11性能较好，是因为q=1/wc下，频率w越高，q越小


• 输入端是RC串联电路，呈现低通特性
• 如果不考虑电容，是无法做宽带的

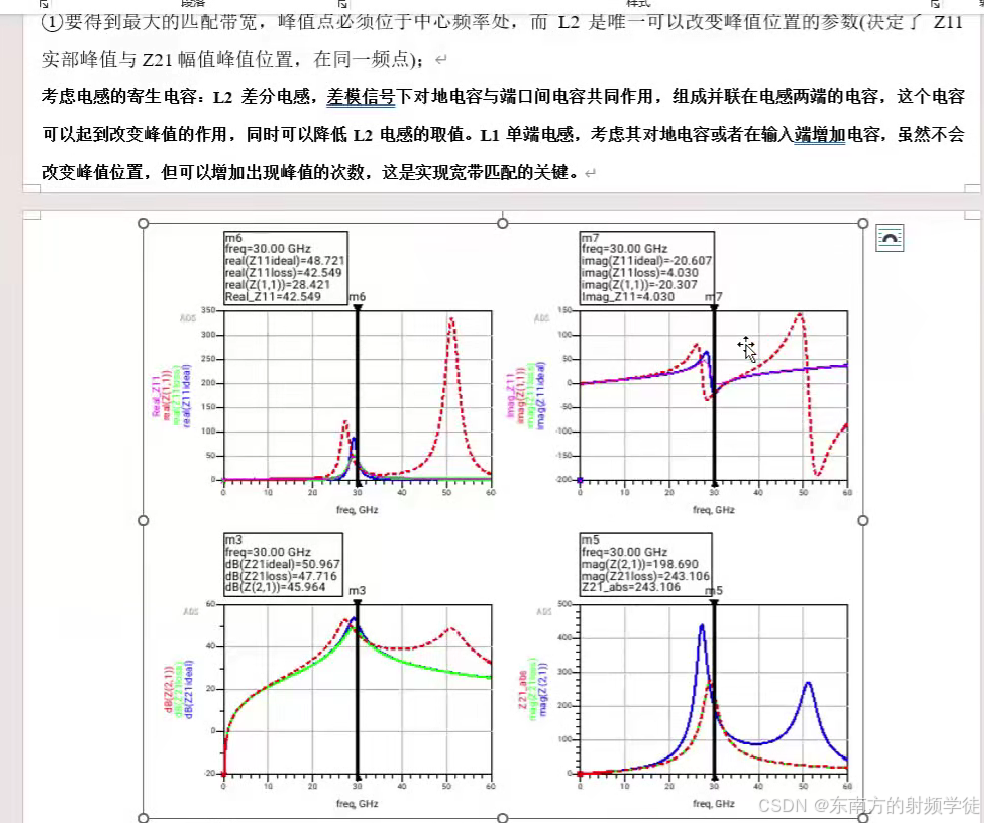

• 电容的存在会导致电感是频变的，如果做超宽带匹配的话，模型就存在问题。次级线圈旁边串联的电容，会与旁边的电阻形成低通网络。因此无论怎样，只要画了版图，整个都会变成低通，高频会掉得特别厉害。

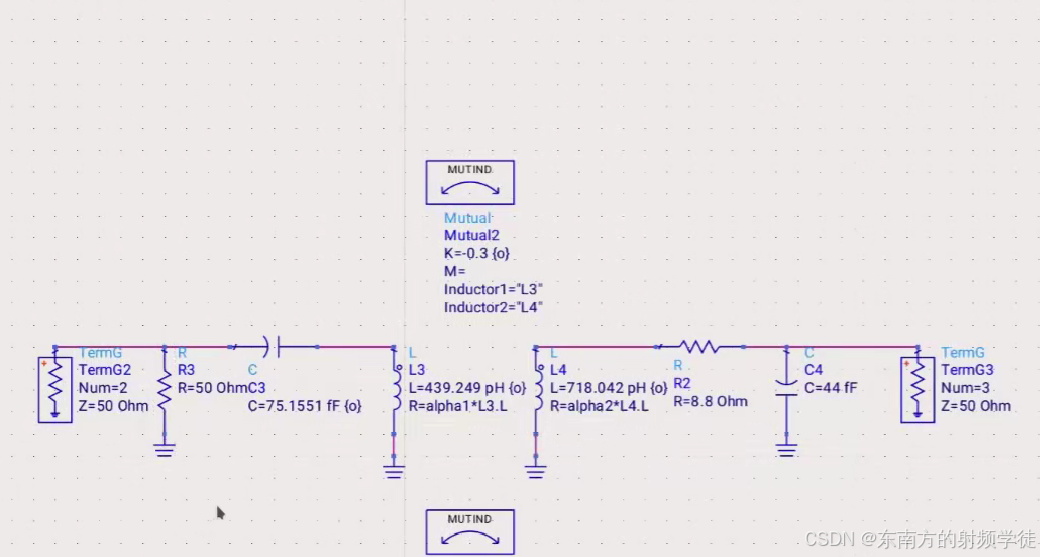

• 然后，我们要放在初级线圈一侧放一些电容，
• 但基于上面这样的等效电路图还是无法做到很好的匹配的。

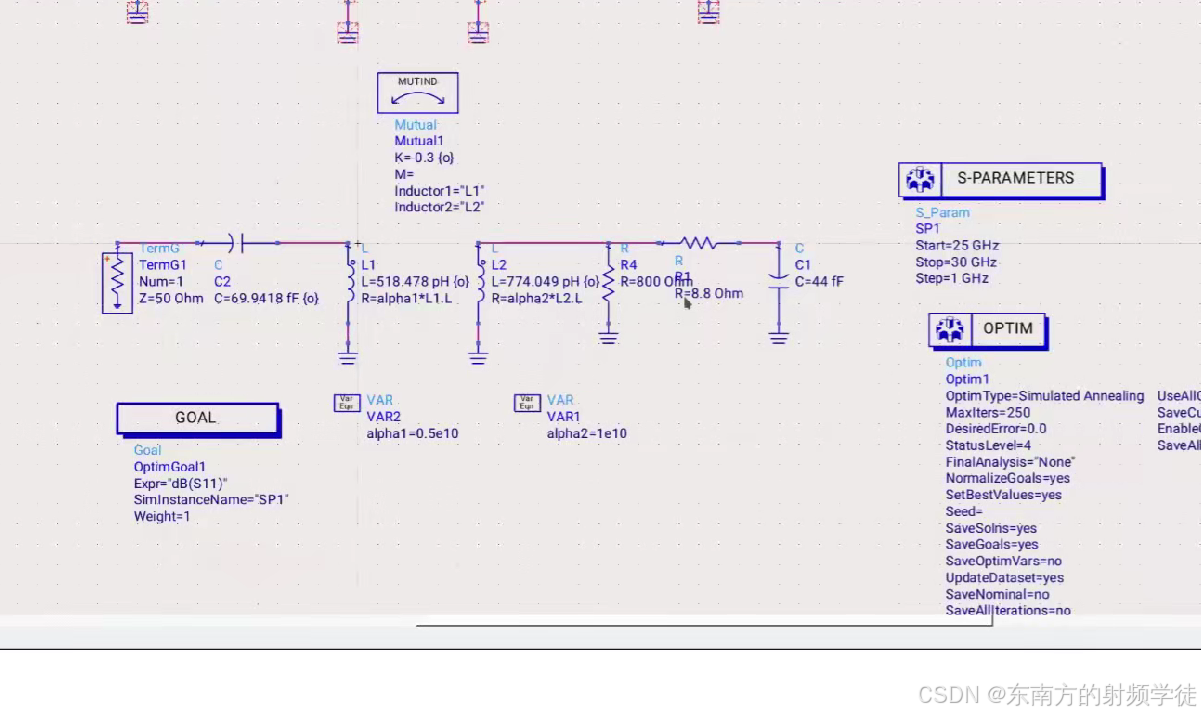

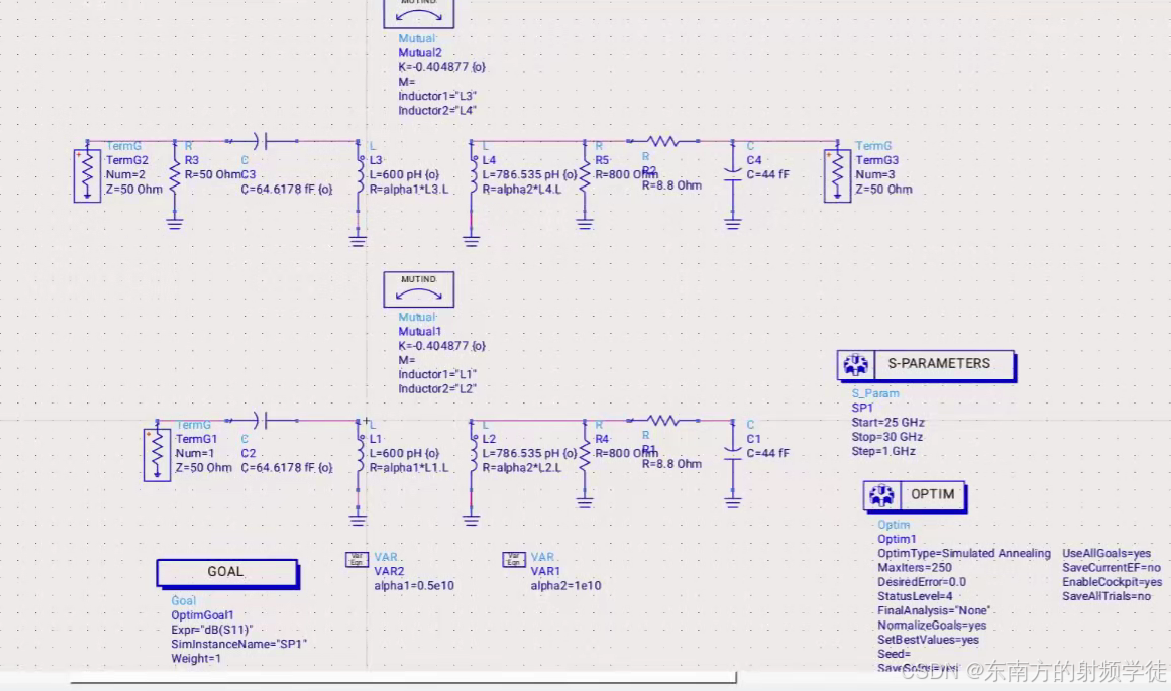

• 这时候我们可以增加一些损耗，来达到匹配的效果。直接加入并联电阻，
• 可以发现，加入并联电阻之后，Q值变小了，这样匹配会更容易，带宽会更宽，而且没有增加很多的损耗。


• 再次仿真发现直接就匹配上了。


• 要想知道变压器的特性，就需要开电磁仿真，进行多组数据仿真，

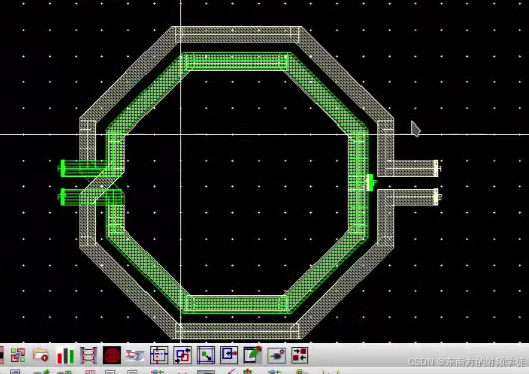

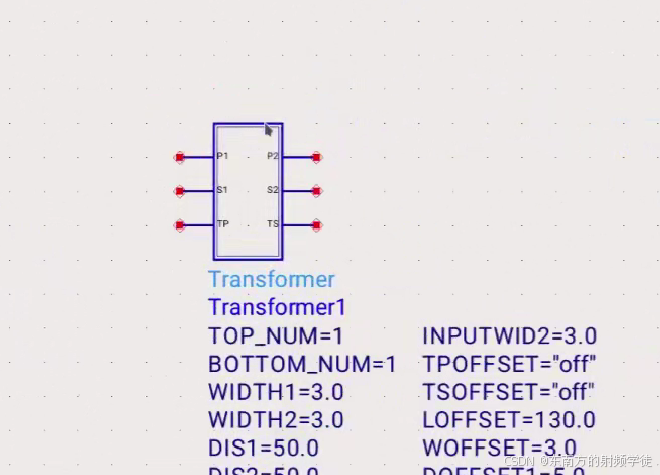

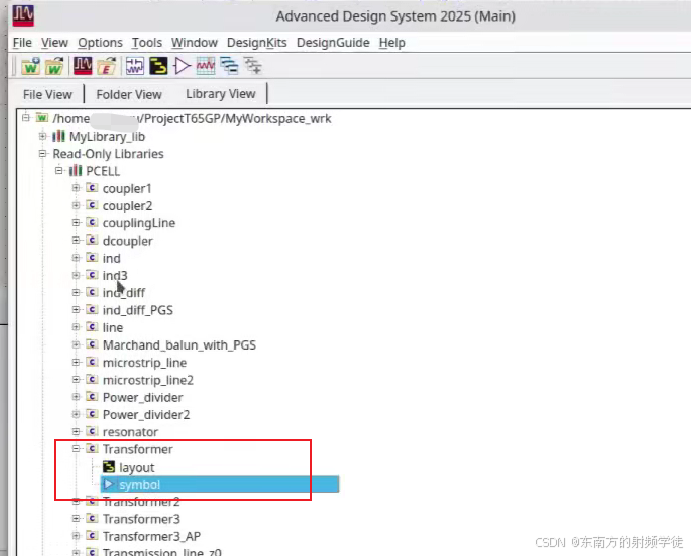

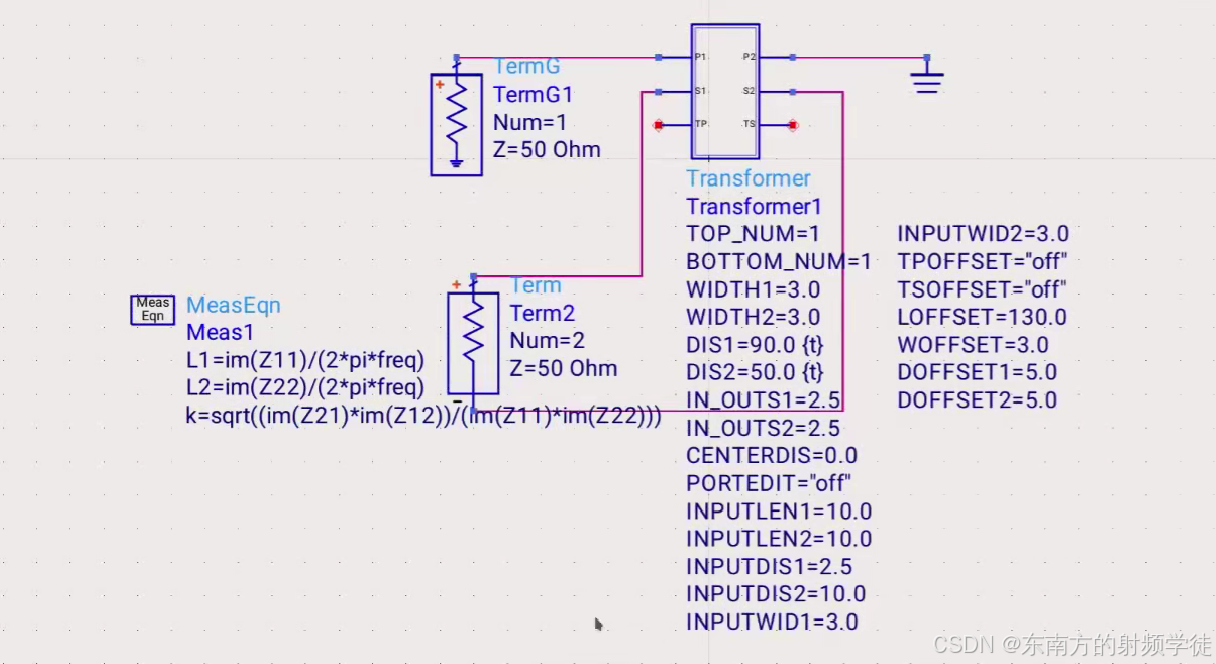

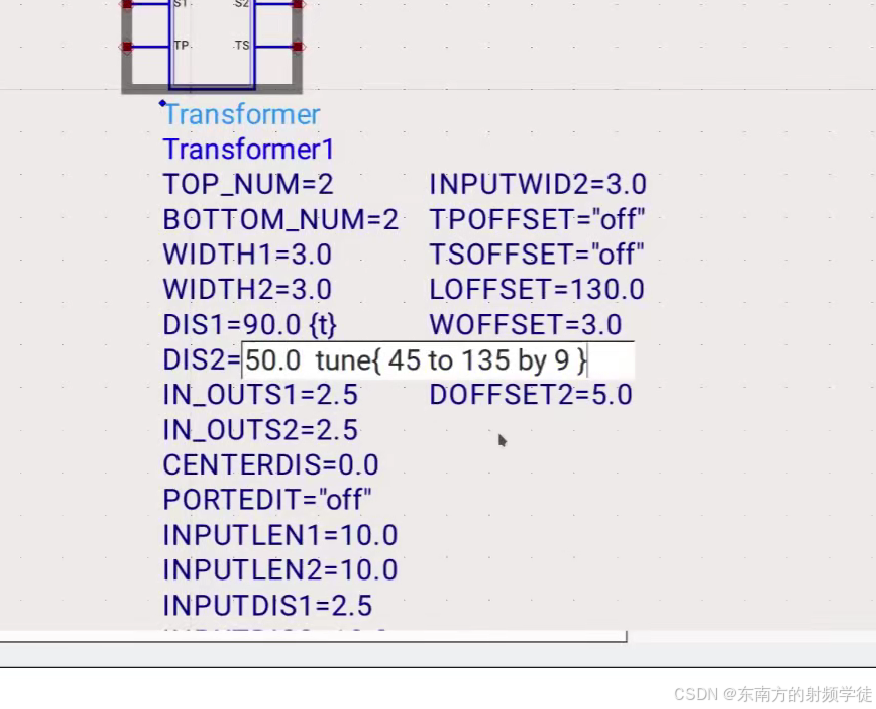

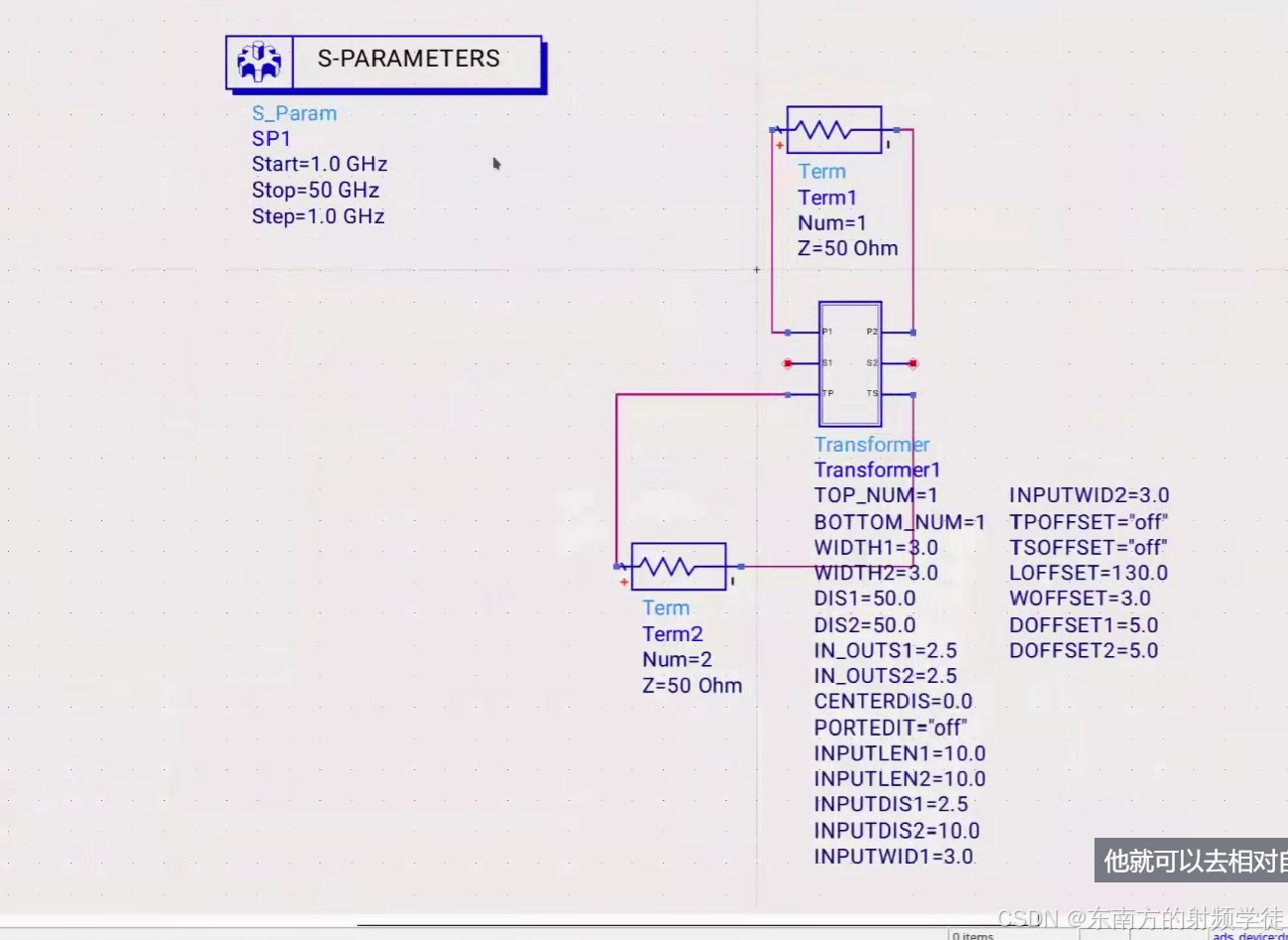

• 这里我们可以用ADS官方的变压器模型


• 有这样的东西就可以相对自动的去仿真了

• 这时候就其实是在做各种EM设计了

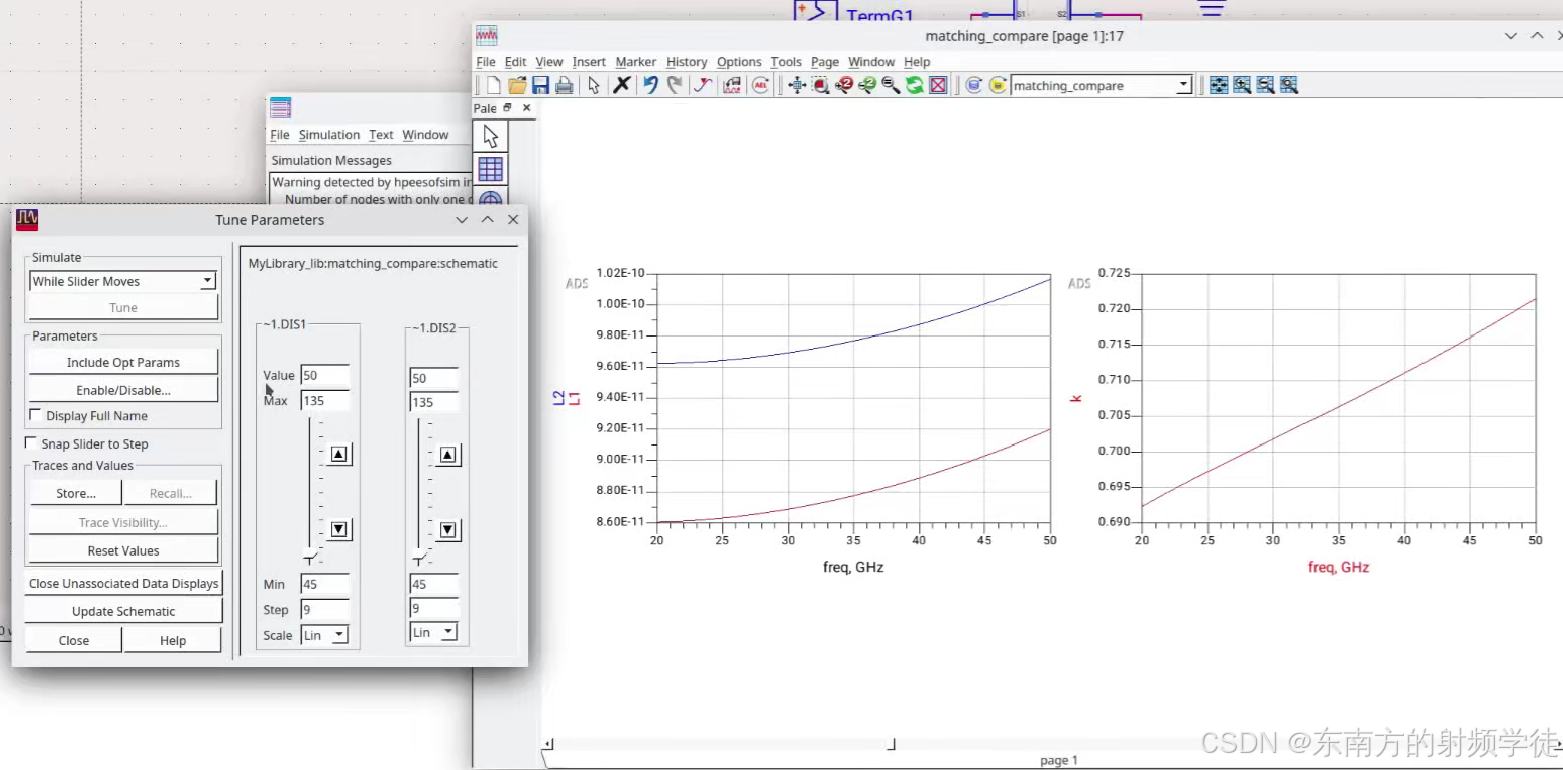

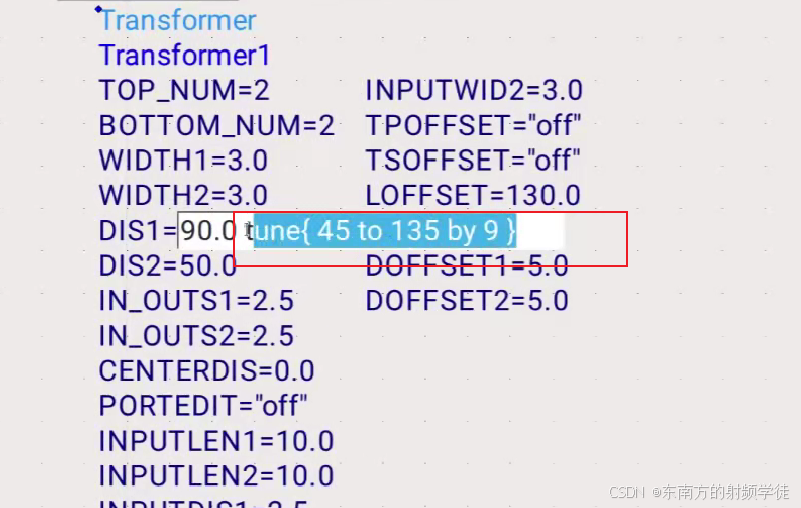

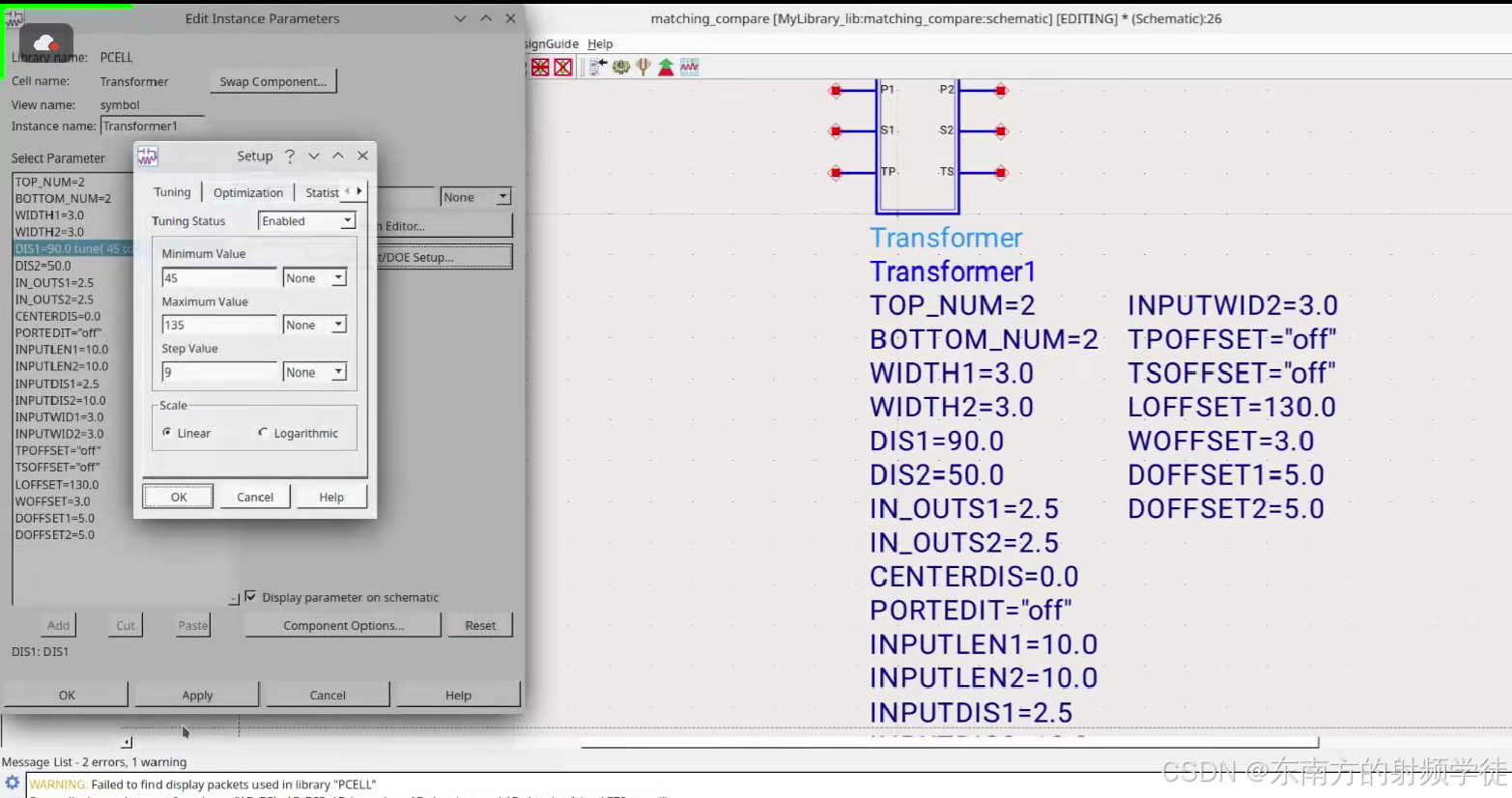

• 在设置完成后，我们对各变量分别设置
• 复制下面内容进行分别复制



• DIS1是外半径。


• 测试完后，带回到前仿中


完成的任务

• 需要我们去完成的事情是

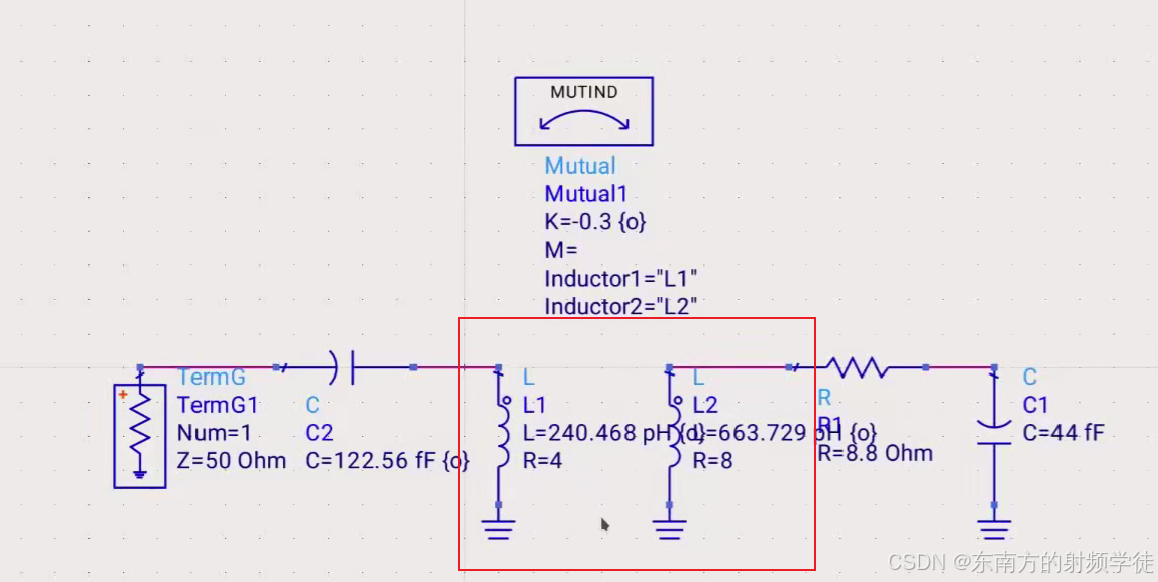

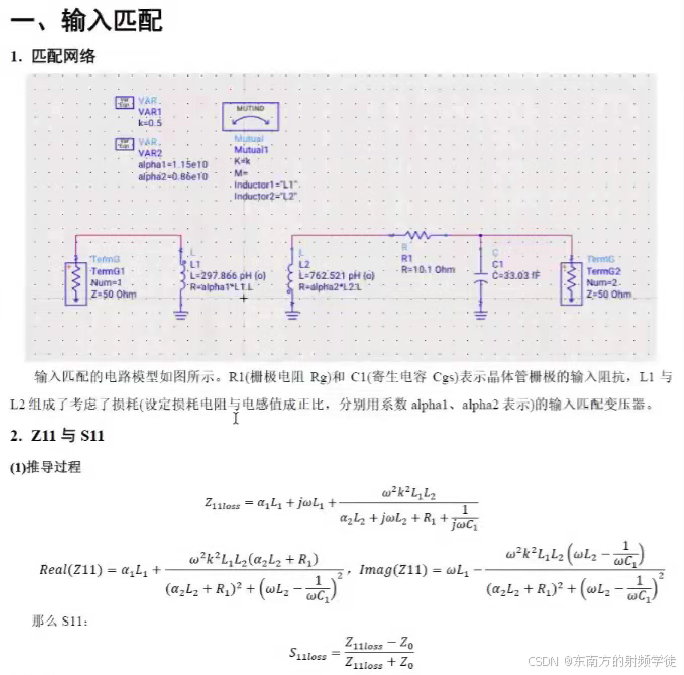

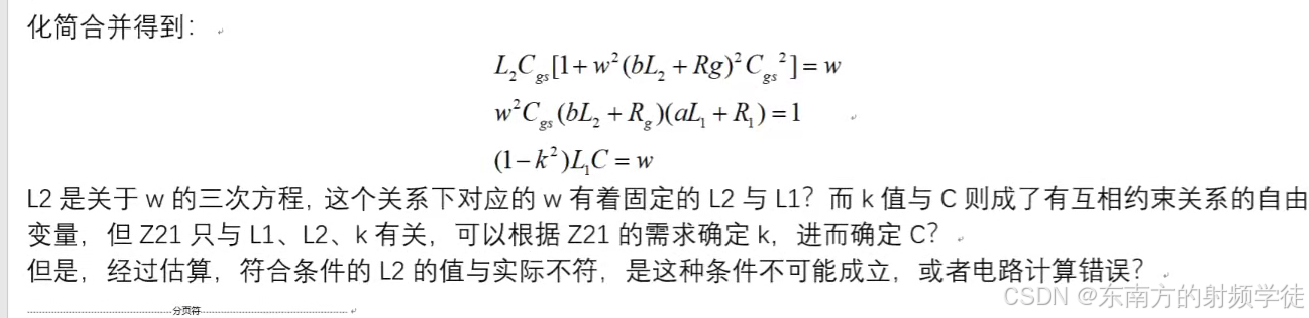

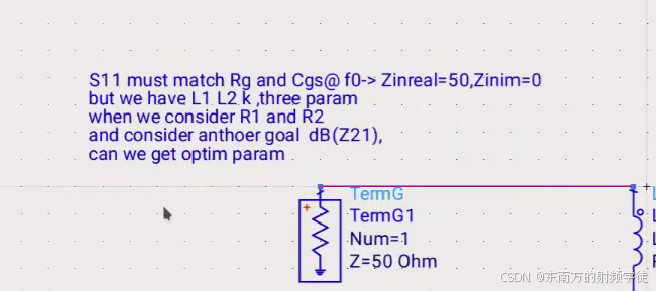

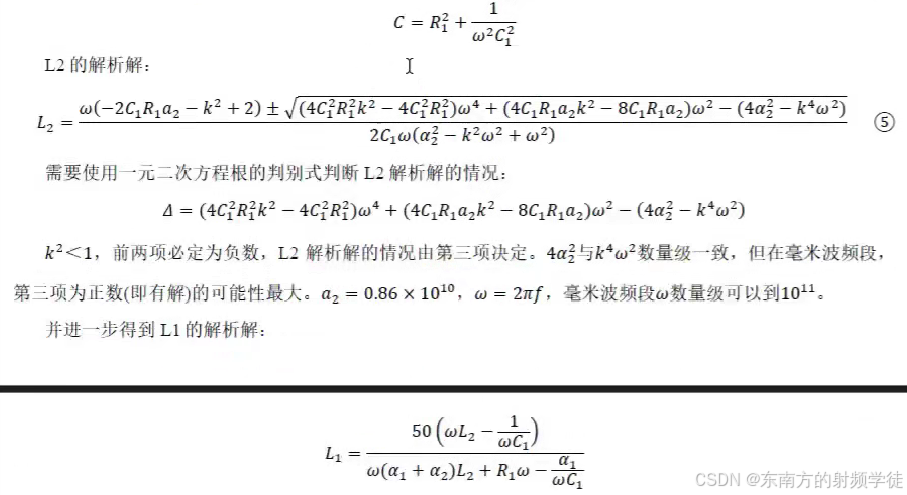

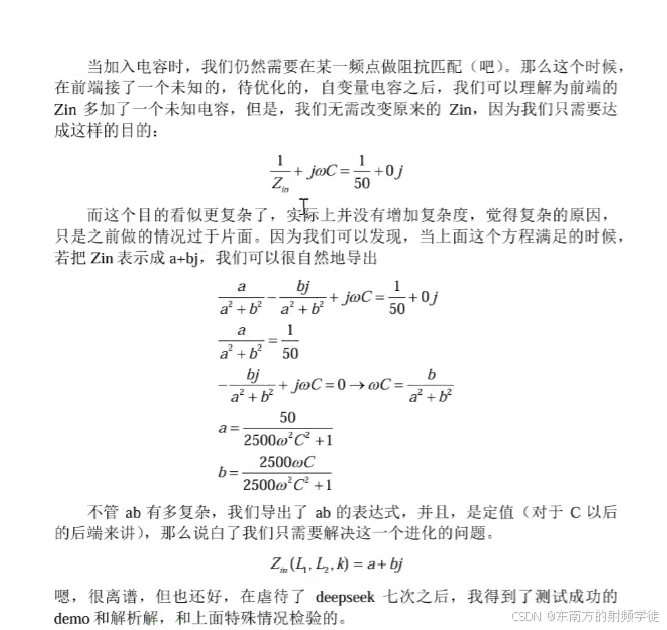

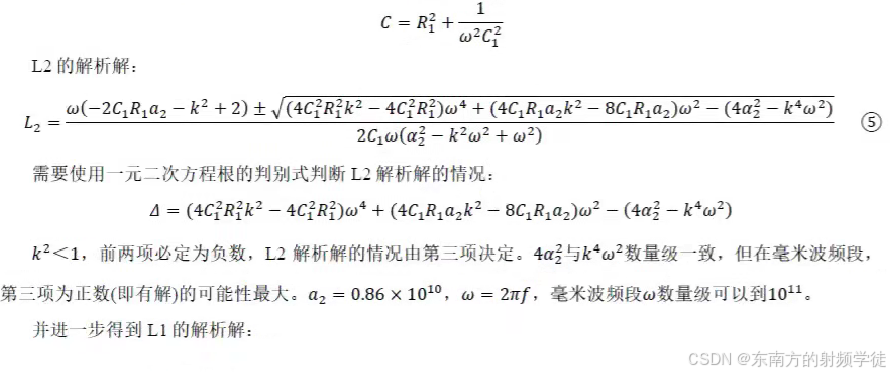

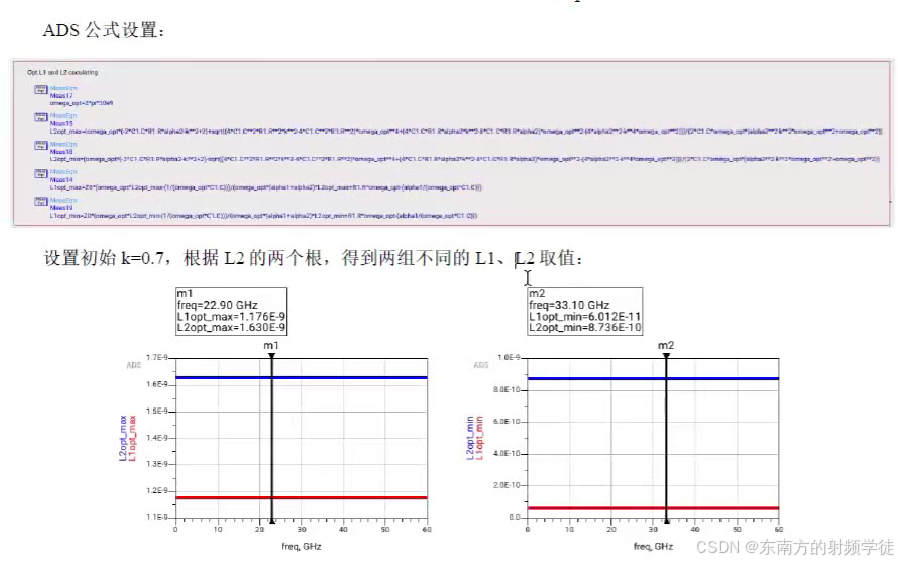

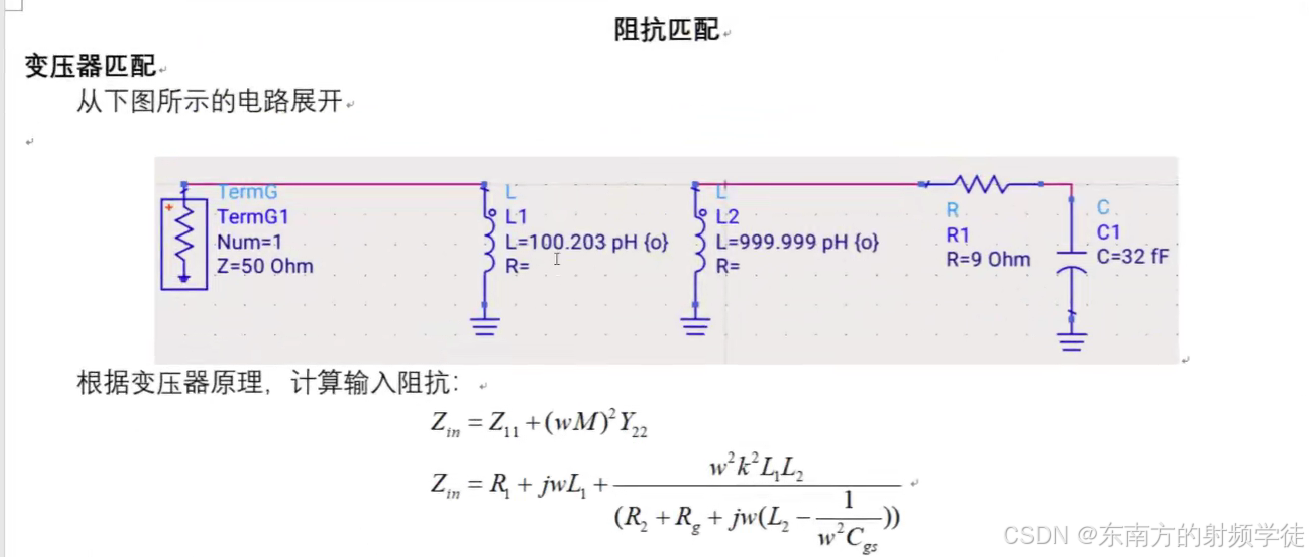

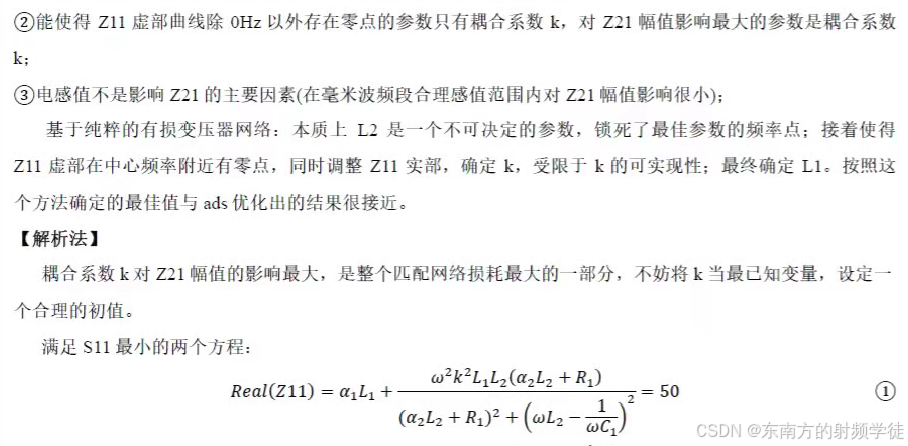

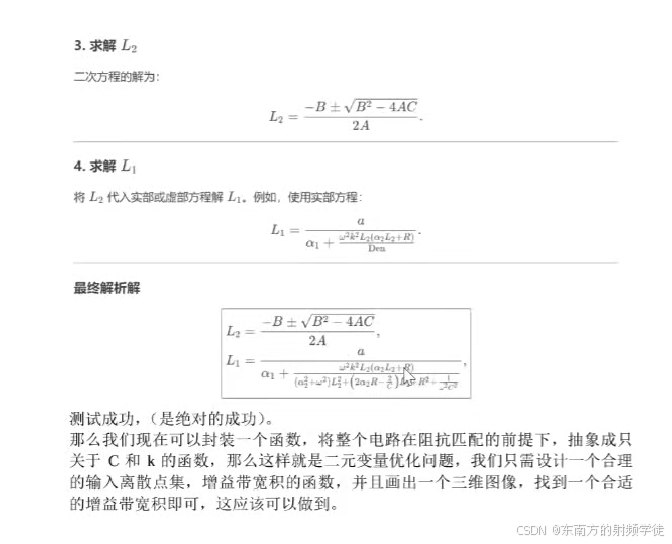

• 对于下面这样的电路，要求在考虑寄生参数R1，R2，且alpha1/2在常数的情况下。如何用解析解的方法，直接得到给定的定频25GHz下，把S11匹配到最优值的时候，L1L2k应该取多少。思考L1L2K是否存在唯一最优解。
• 但目前这种情况下是不存在最优解的，因为只有两个方程，多了一个变量自由度，
• 那么如果在此基础上再加入一个目标约束。

• 首先我们要达到的目标是S11匹配到圆心

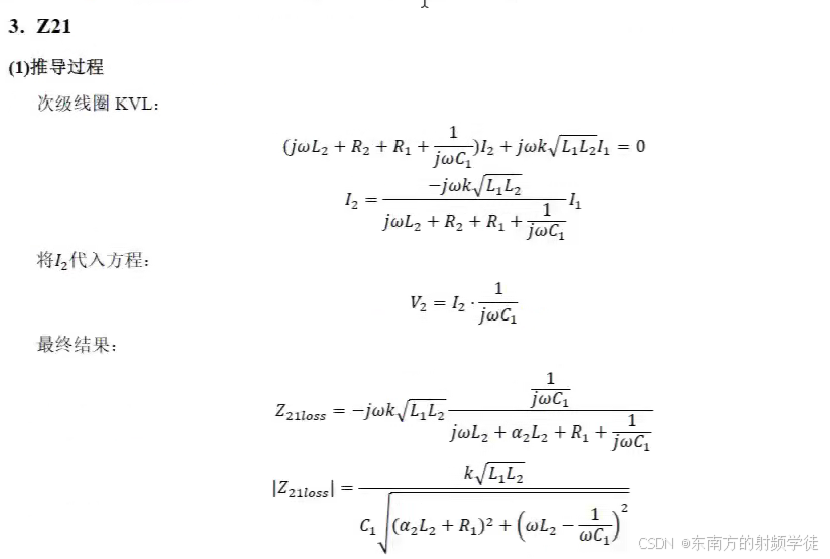

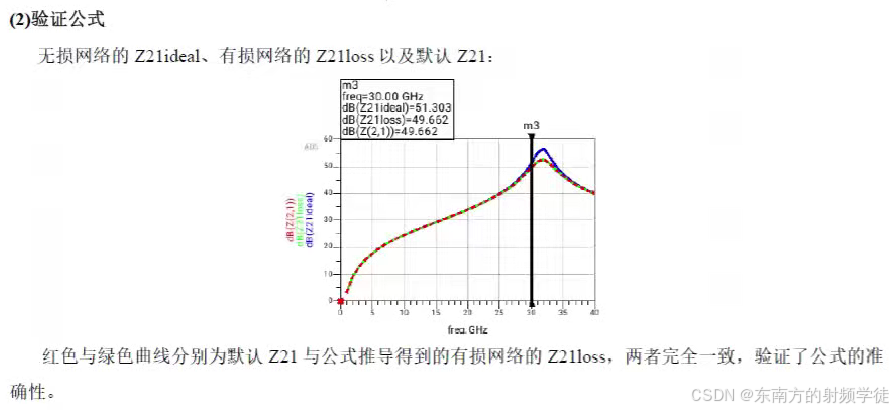

• 其次考虑另一个目标Z21

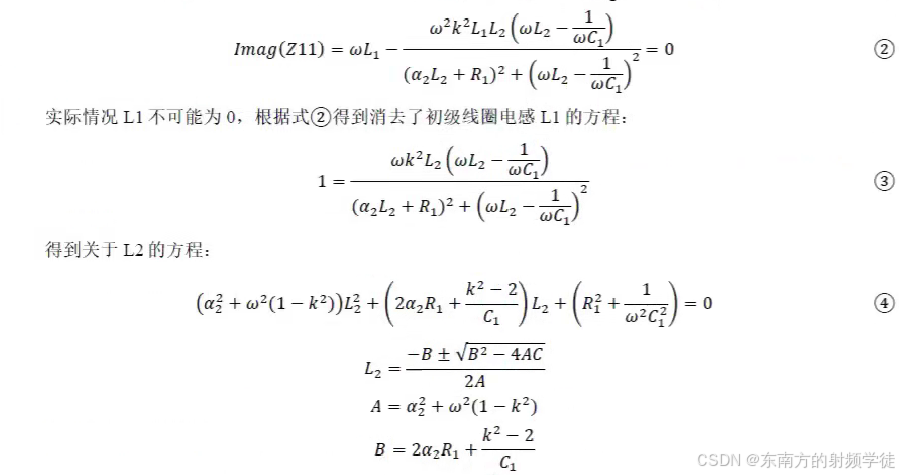

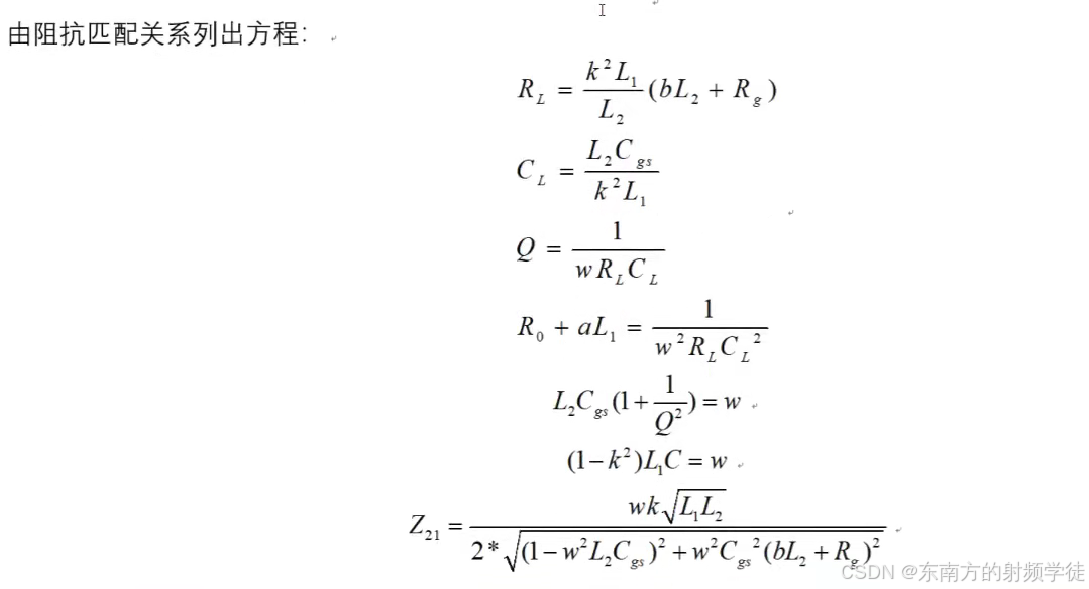

• 补了一个方程是损耗，满足损耗最小和反射系数最小。

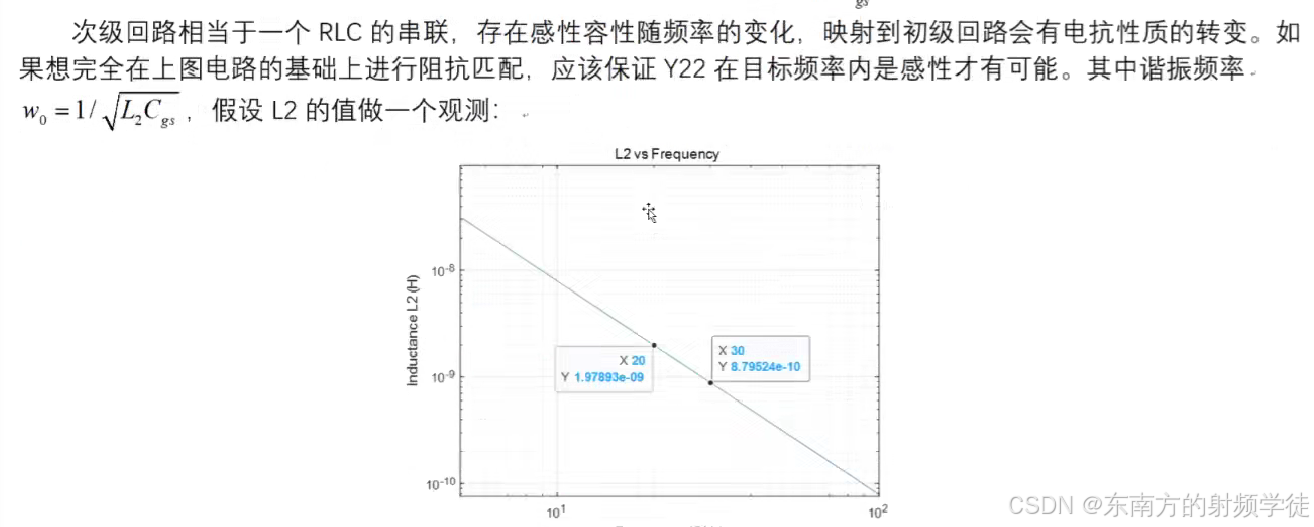

• 对于高Q匹配，次级线圈的实部才是最敏感的集总参数。

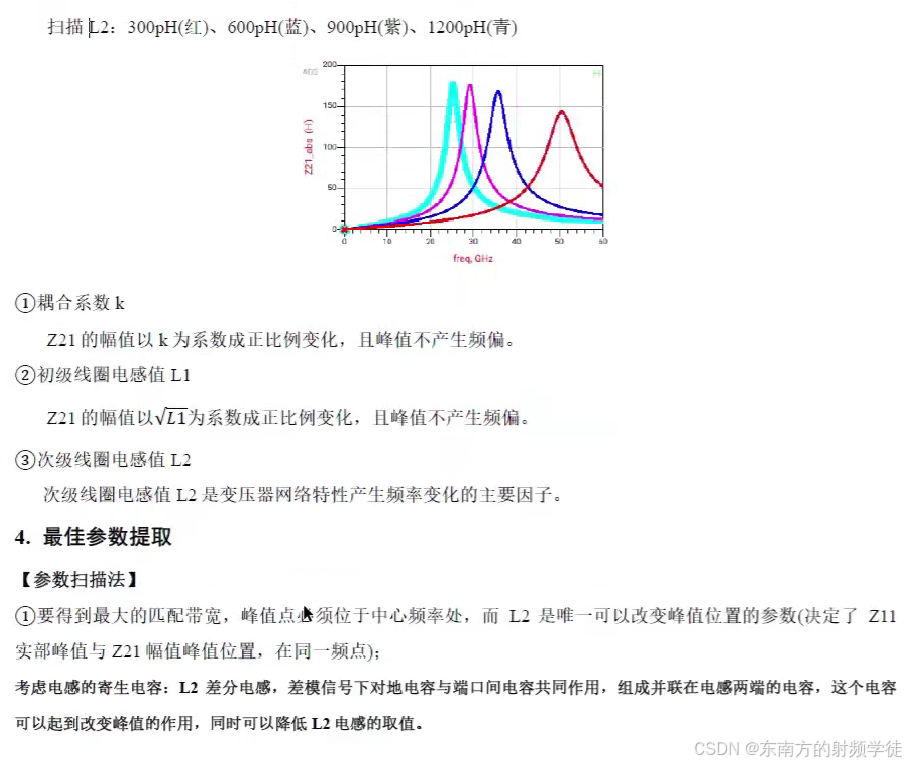

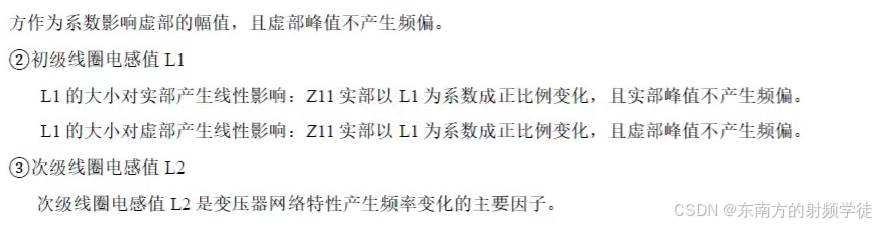

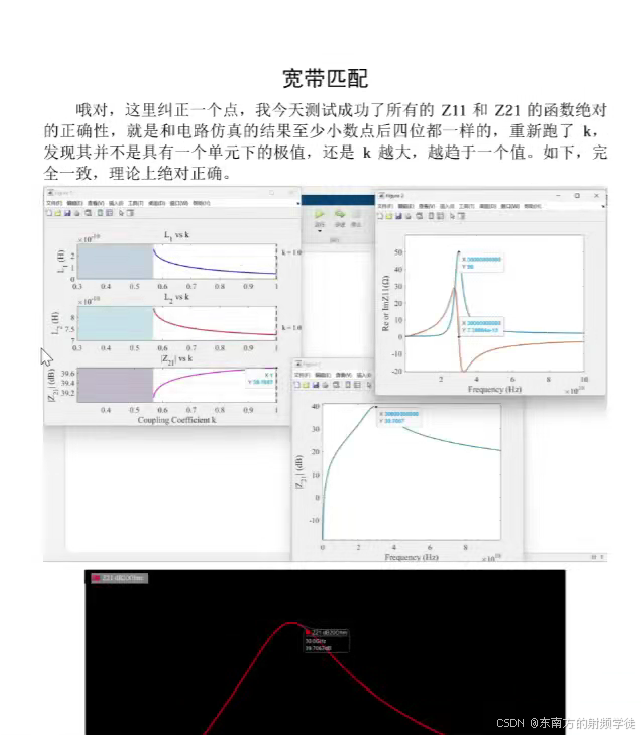

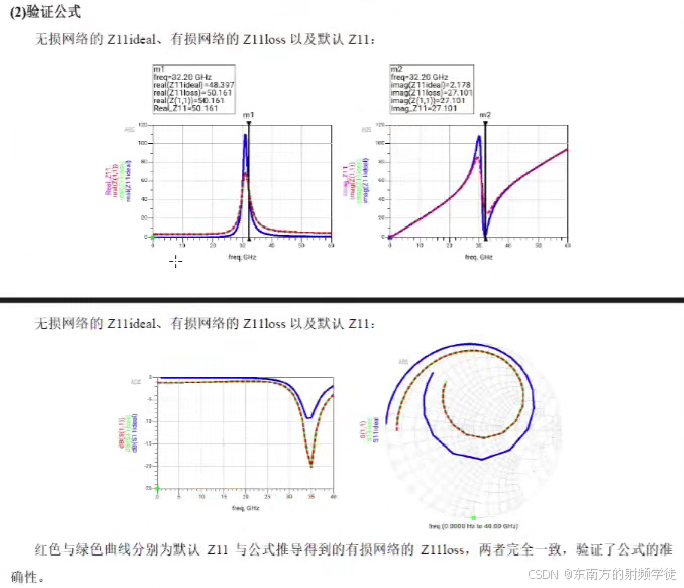

笔记
