一、ADS实现阻抗匹配的三种案例（一）

1.L形匹配网络＋Smith原图

设计目标：设计L形阻抗匹配网络，使Zs=25-j*15 Ω信号源与ZL=100-j*25 Ω的负载匹配。

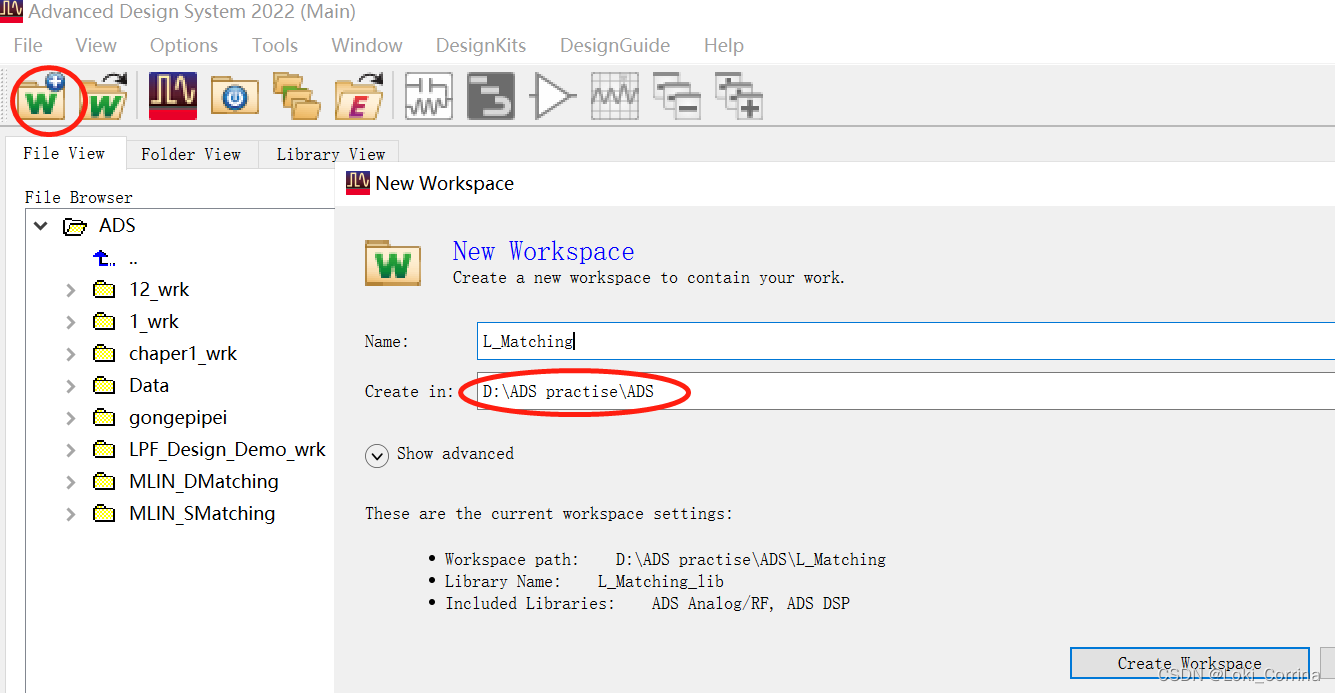

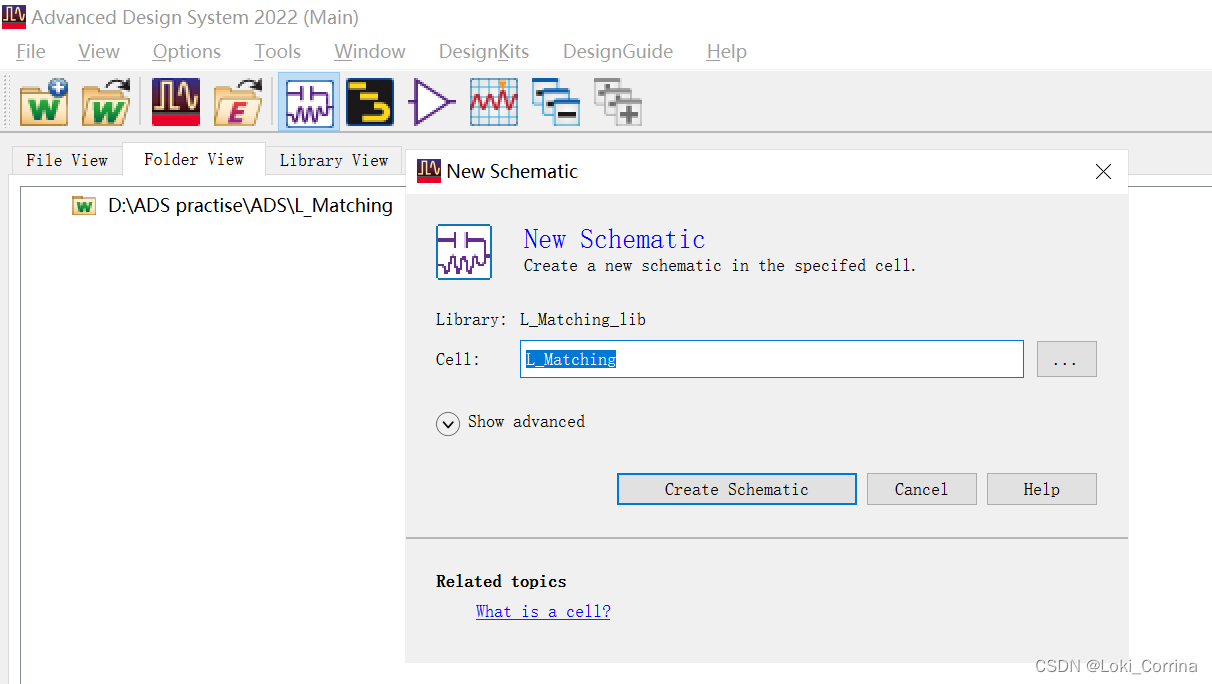

 (1)ADS工程搭建：选择新建ADS工程，这里存放在D:\ADS practise\ADS根目录下。注意：工程路径不能存在中文！！随后创建原理图，这里均命名为L_Matching，题主可根据个人喜好命名

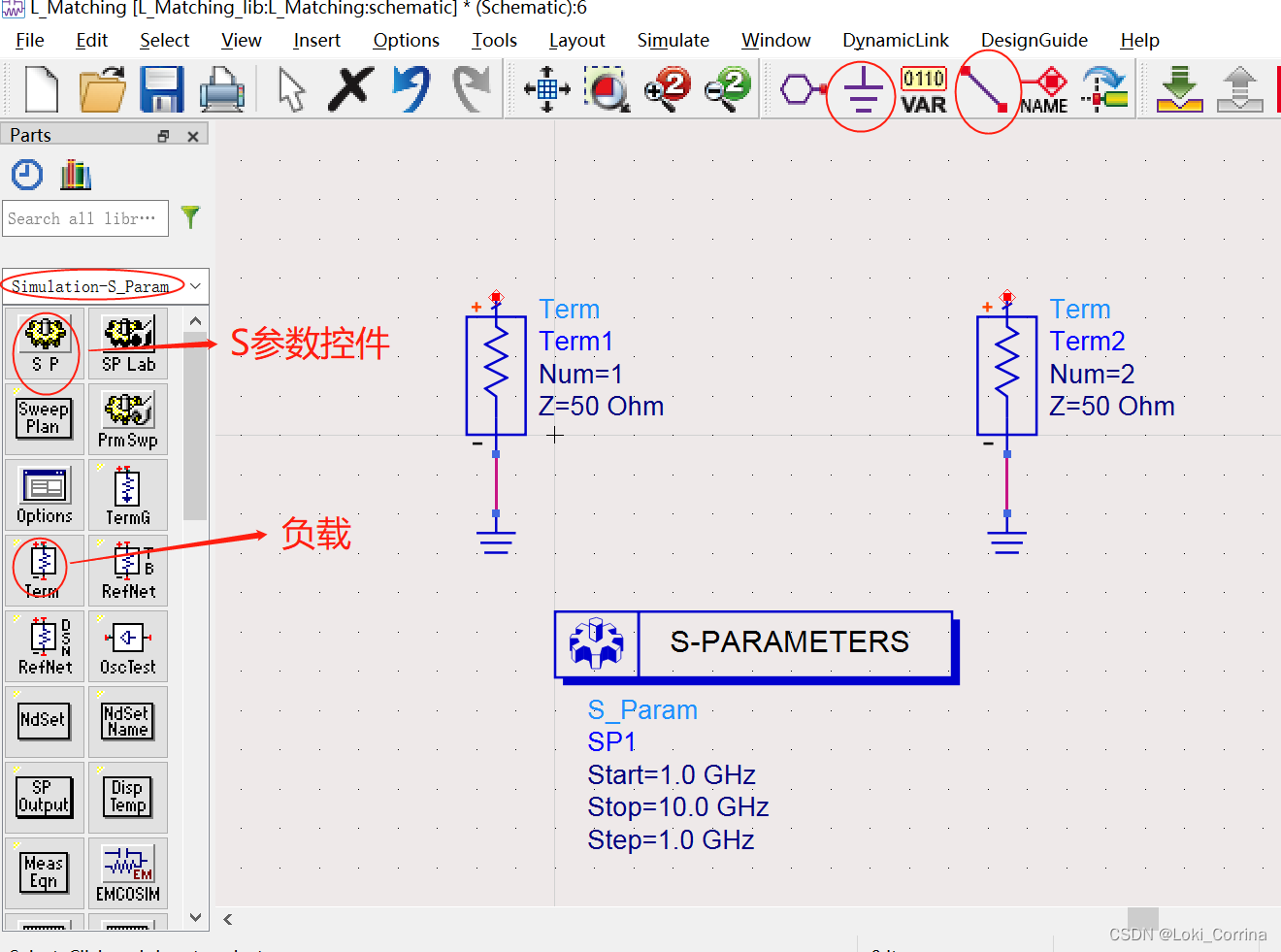

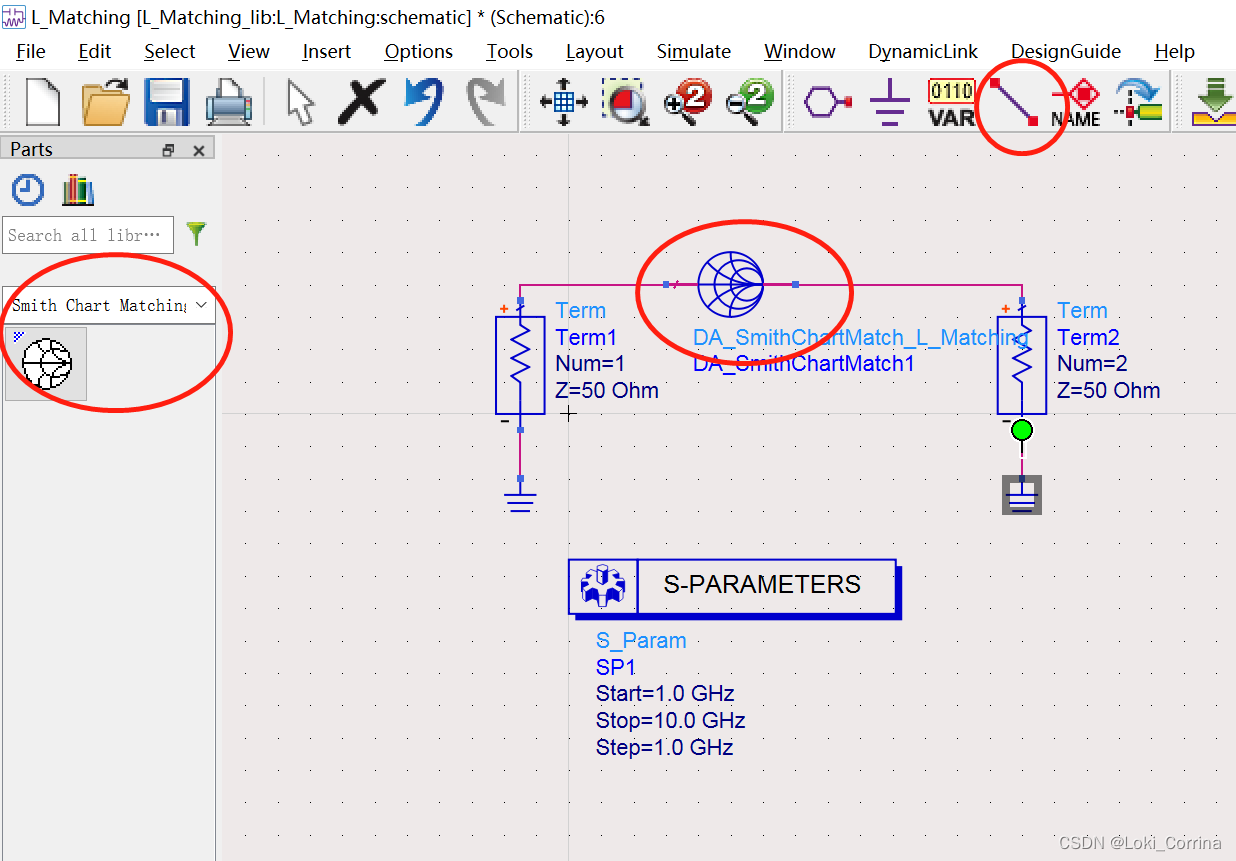

 (2)电路图搭建：在左边的元器件面板中找到Simulation-S Para元器件库，依次添加S P（S参数）仿真控制器、2个Term终端负载接地；选择Smith Chart Matching元器件库，添加Smith图，并与源端、终端阻抗相连。注意Smith原图的方向：默认左边接源阻抗，右边接负载。

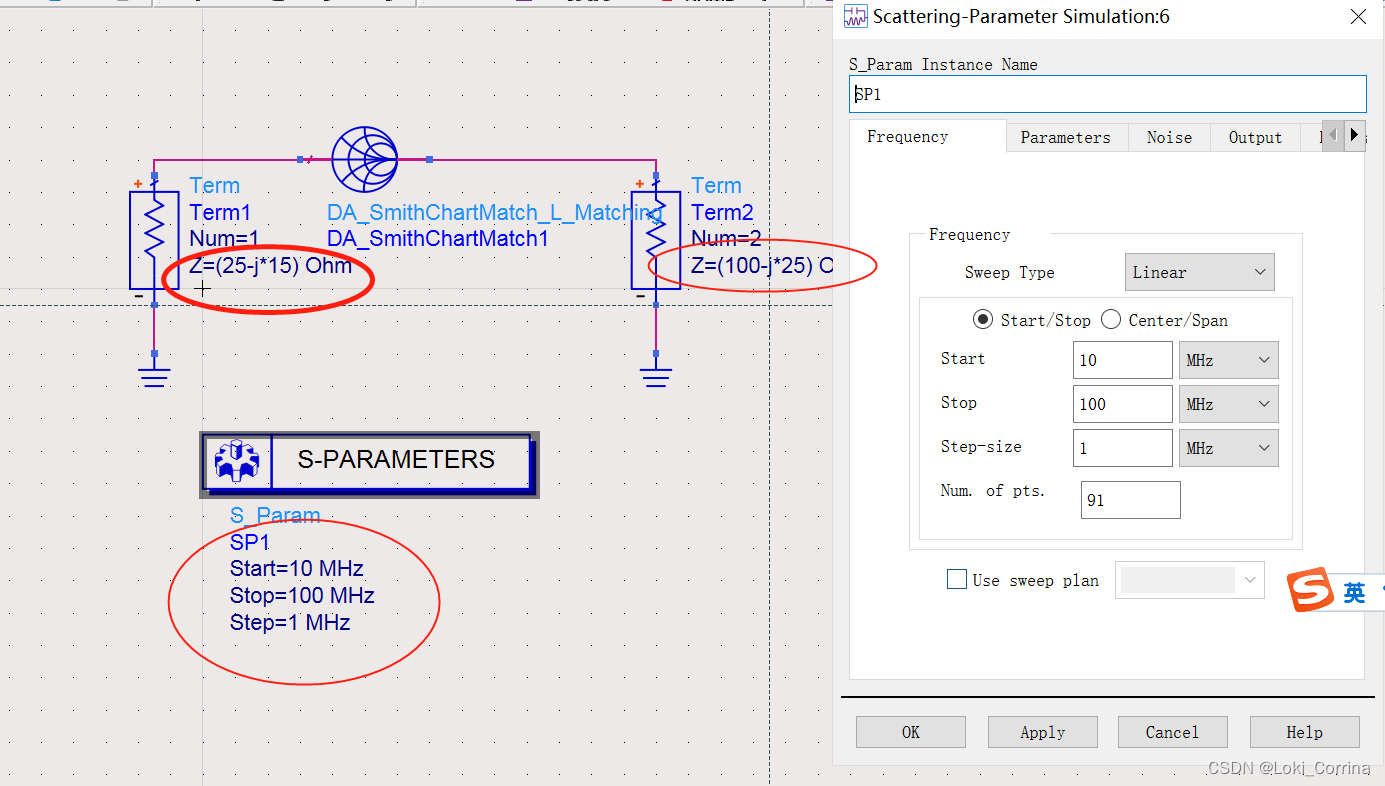

（3）元器件配置：双击源、负载阻抗，修改为Zs=25-j*15Ω, ZL=100-j*25 Ω；双击S参数控件，修改S参数扫描频率，start:10MHz、stop:100MHz、step-size:1MHz。

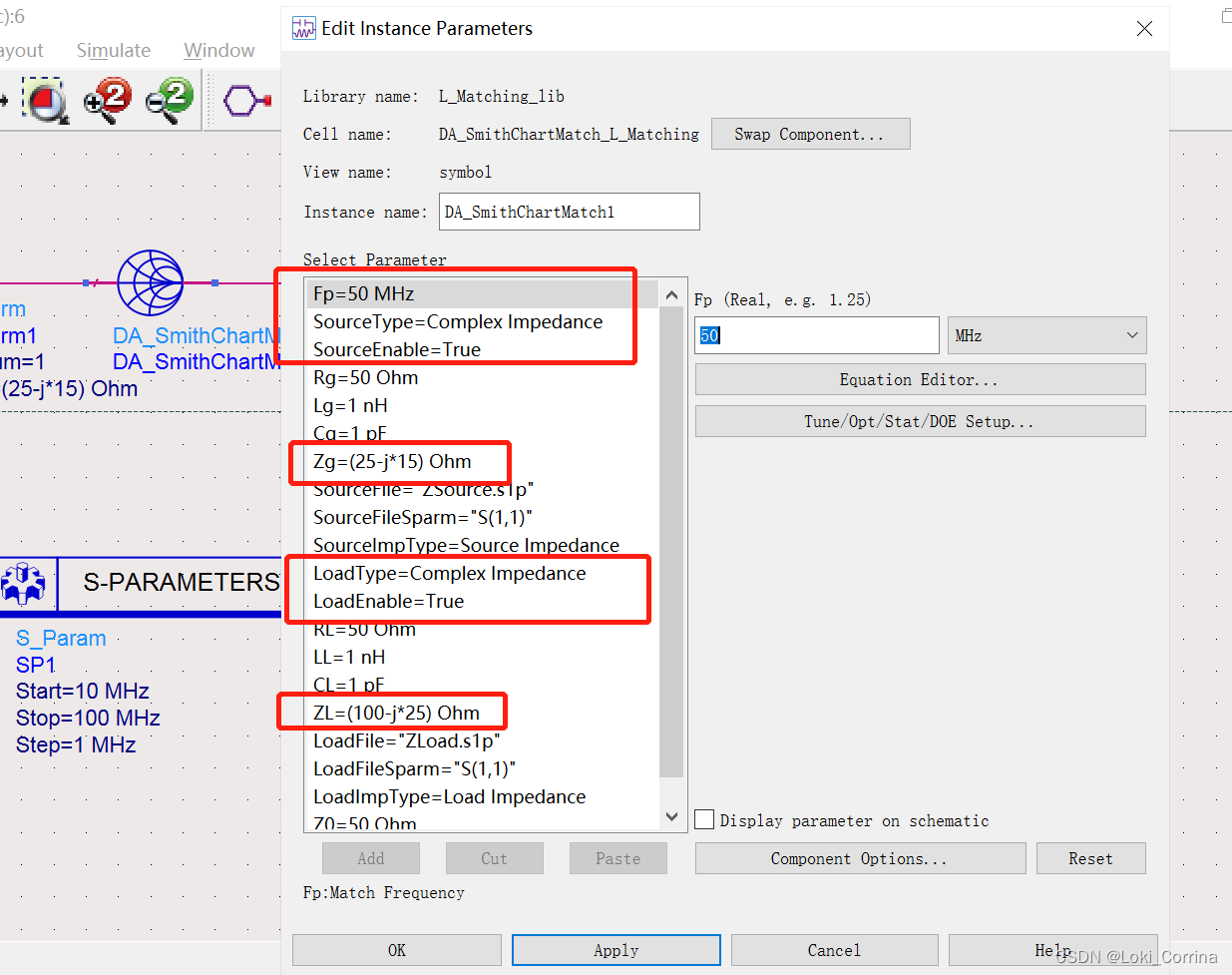

然后再次双击Smtih元件，修改Fp=50MHz（中心频率），SourceType=Complex Impedance（复阻抗）, SoureceEnable=True,Zg=25-j*15Ohm;LoadType=Complex Impedance, LoadEnable=True,ZL=100-j*25Ohm。

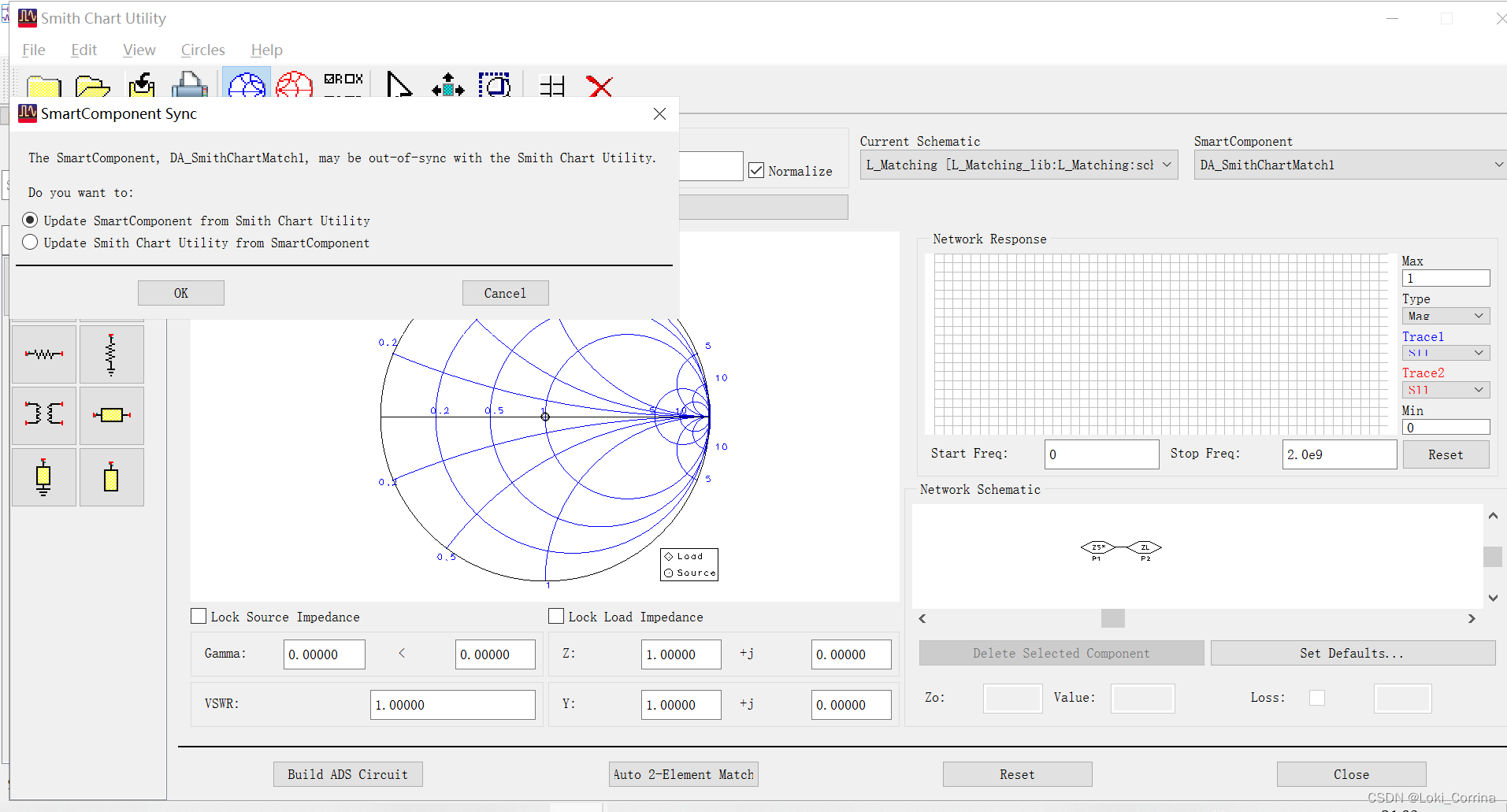

（4）Smith匹配：在原理图中选择Tool-->Smith Chart，进入Smith Chart Utility，选择第一个"Update SnartComponent from Smith Chart Utility"(将Smith匹配的参数更新到前级原理图中 )。

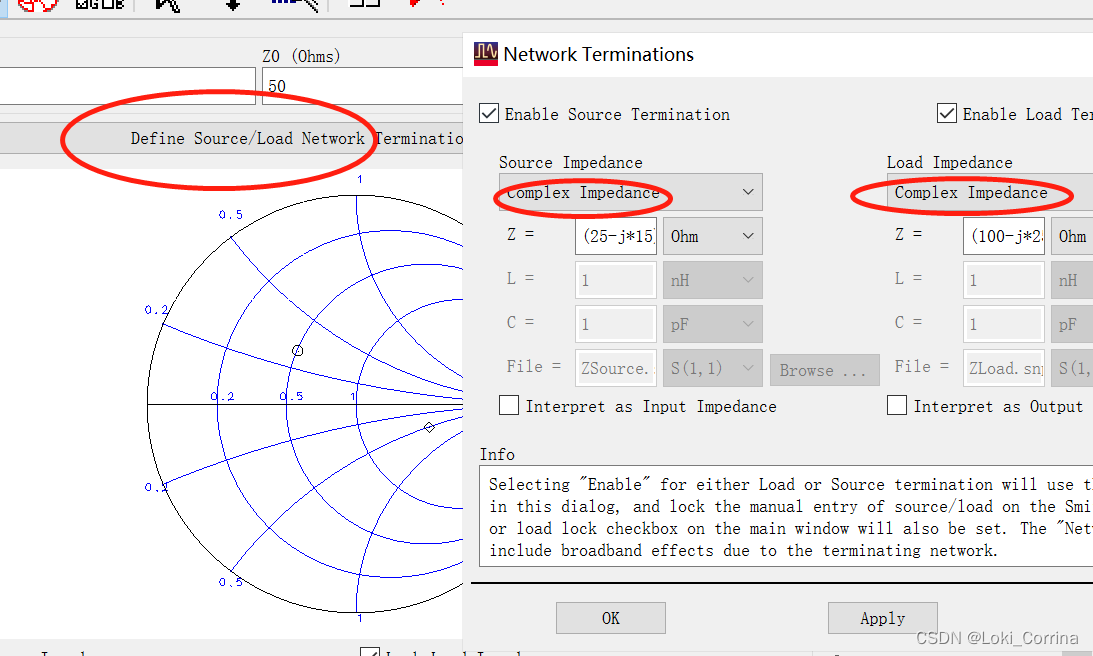

然后单击Define Source选项，选中Enable Source Termination和Complex Impedance，依次将源阻抗和负载阻抗导入Smith图中。

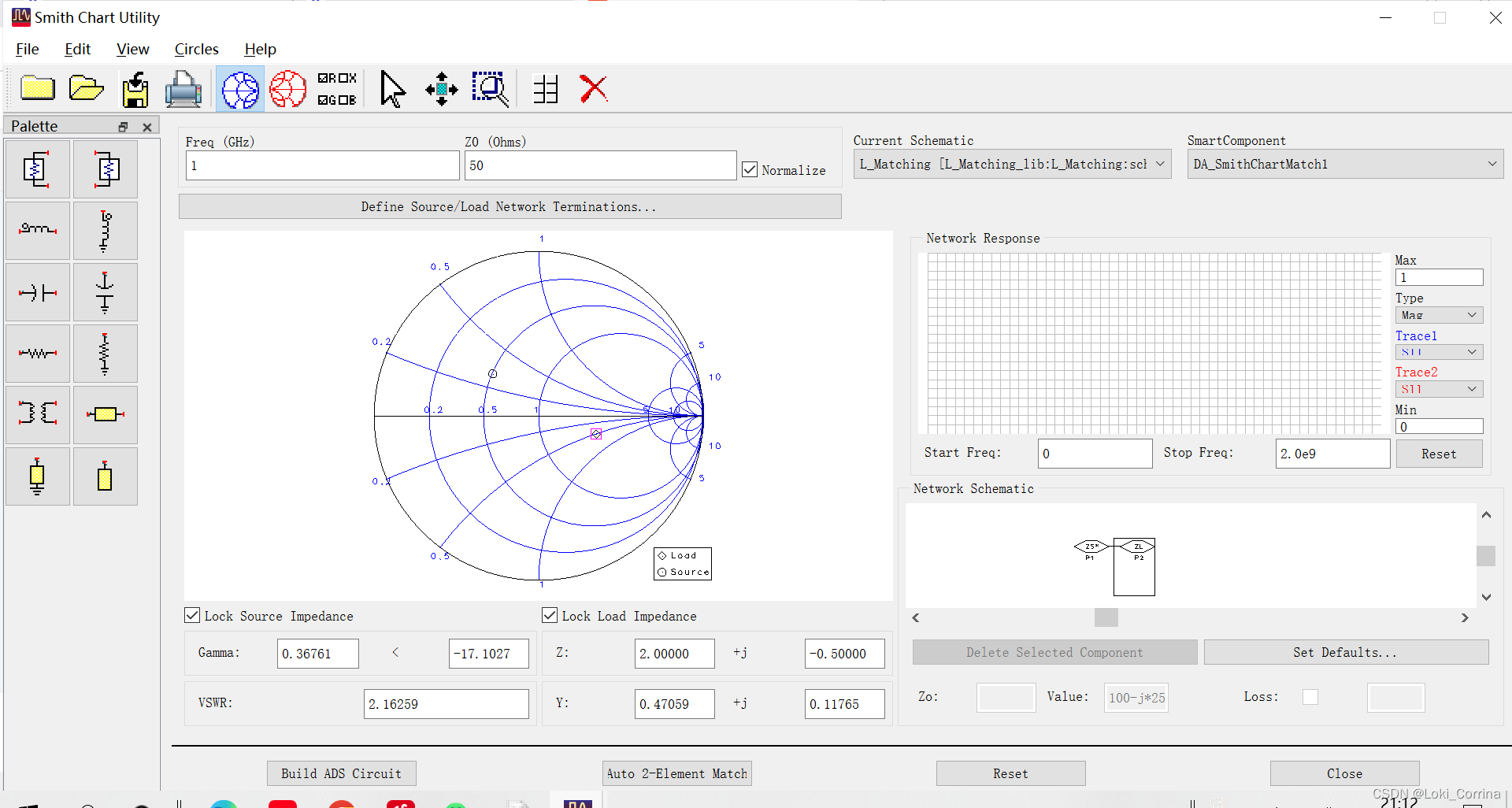

 效果如下：

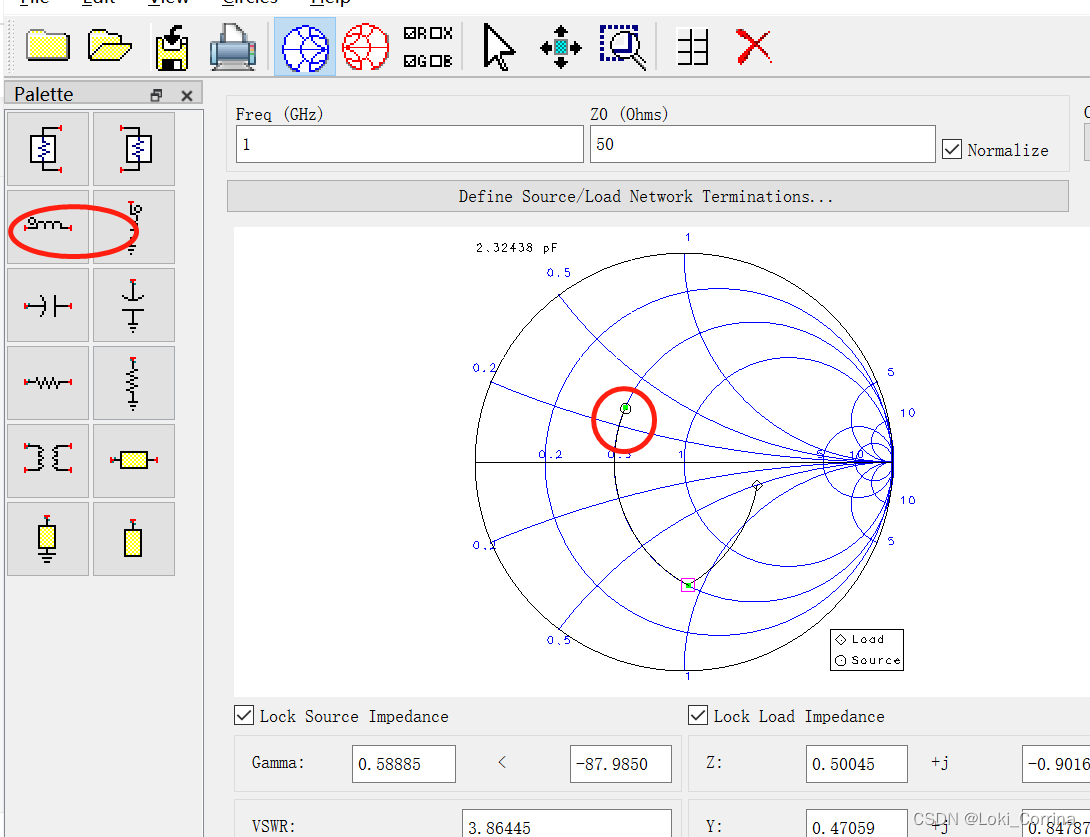

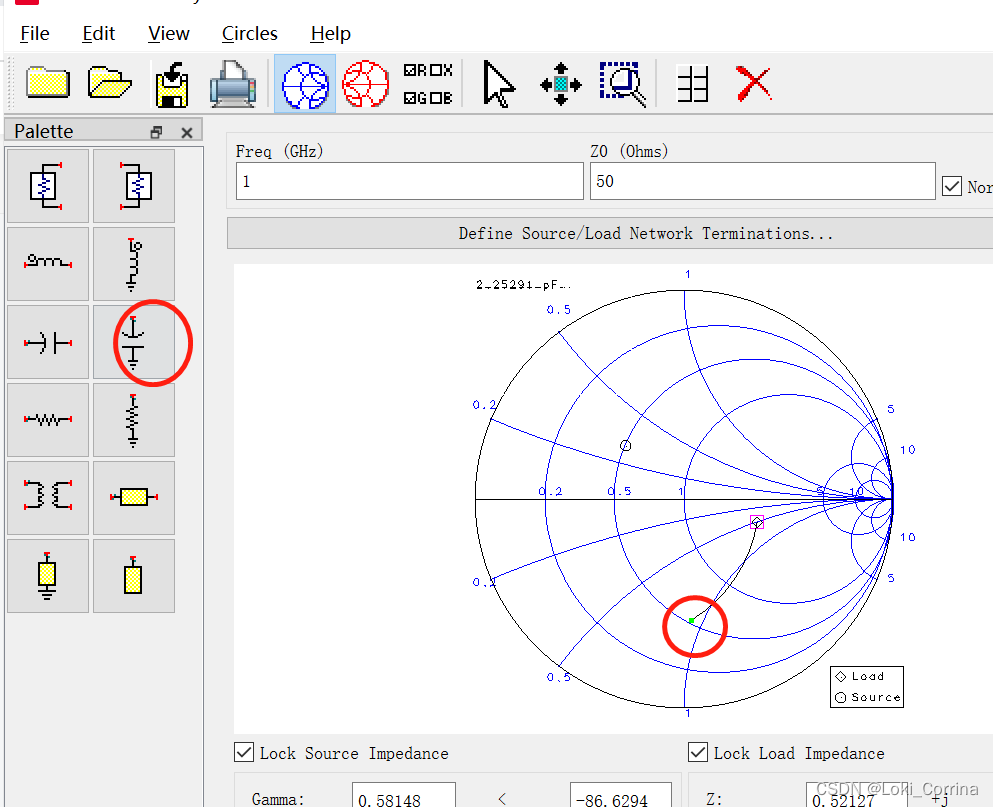

先选择并联电容，待Smith图中的绿点靠近源阻抗所在的电阻圆时，再选择串联电感，知道绿点接近源阻抗所在位置。

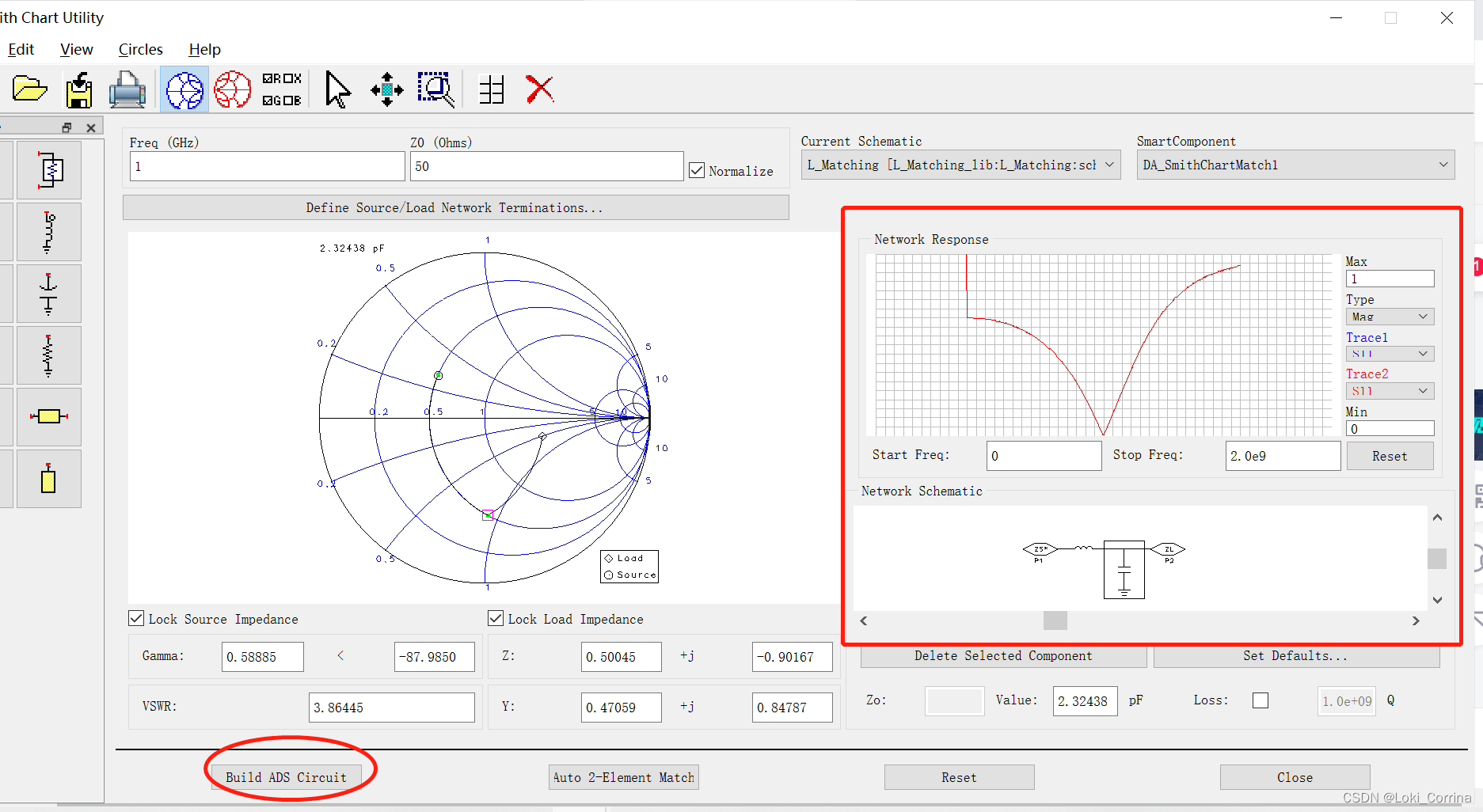

 最终匹配结果如下：可以在Smith Chart Utility的右边看到初步的S11曲线变化。

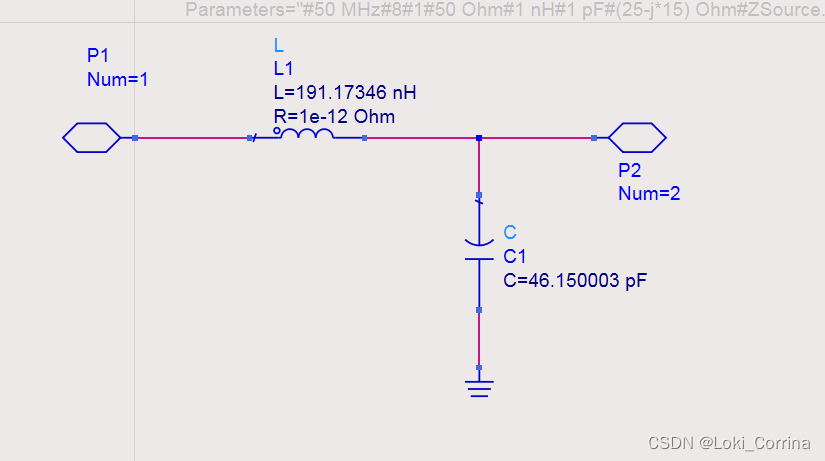

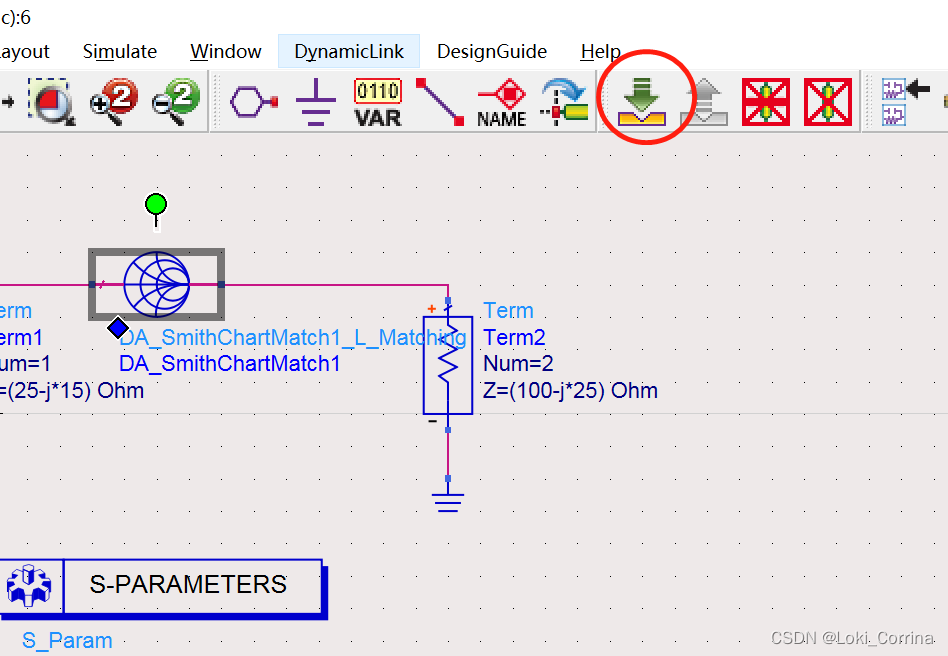

 点击上面的"Build ADS Circuit"，便会自动生成相应的L形匹配网络电路。如下左图，选中Smith元件并点击Load按钮，就可以看到相应的L形匹配子网络。

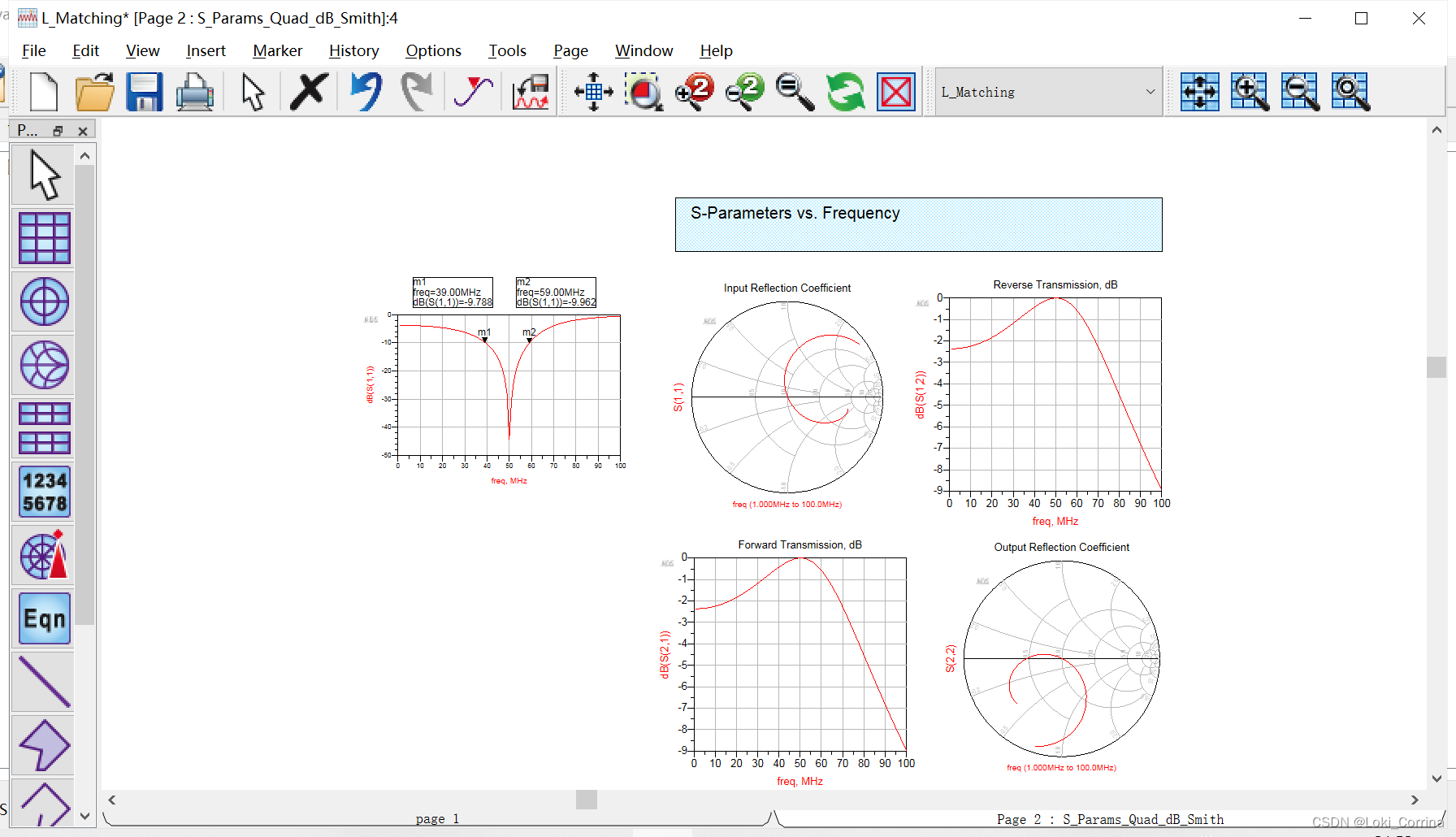

  点击仿真操作按钮，最终仿真效果如下 ：​​​​​​​

 （5）结论：由上图仿真结果可以看出，在50MHz中心频率下，基本实现了源Zs=25-j*15Ω到负载ZL=100-j*25Ω的匹配，匹配带宽约为20MHz(39-59MHz)，属于窄带匹配。
