CH340里的电平转换电路

电路设计的目的

在设计CH340通信电路时,常常需要考虑主控芯片与CH340芯片的正常工作电压范围,以STM32主控芯片为例,STM32的工作电压是3.3V,而CH340的工作电压是5V,因此,两者进行通信时,就必须考虑电平转换,否则就会烧毁芯片。

电路工作原理

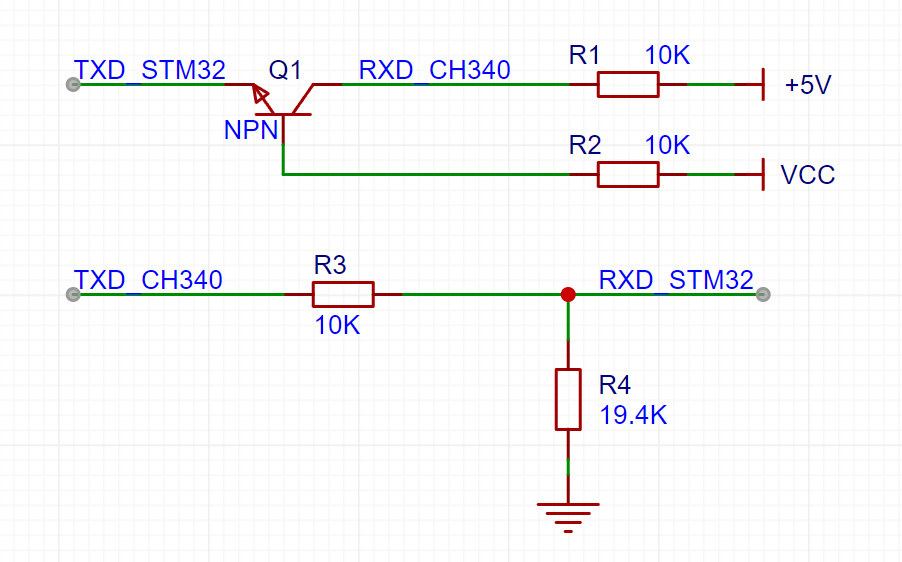

电平转换电路如下所示:TXD_STM32RXD_STM32是接在STM32主控芯片上的引脚,工作电压为0~3.3VTXD_CH340RXD_CH340是CH340芯片上的引脚,工作电压为0~5V,其中VCC是主控芯片的工作电压,本例中VCC=3.3V。
在这里插入图片描述

  1. TXD_STM32管脚电平为0V时,此时NPN三极管导通,RXD_CH340管脚电平为0V
  2. TXD_STM32管脚电平为3.3V时,此时NPN三极管截止,RXD_CH340管脚电平为5V
  3. TXD_CH340管脚电平为0V时,此时RXD_STM32管脚电平为0V
  4. TXD_CH340管脚电平为5V时,经电阻分压后,此时RXD_STM32管脚电平为3.3V
