Console接口电路设计

1、console接口介绍

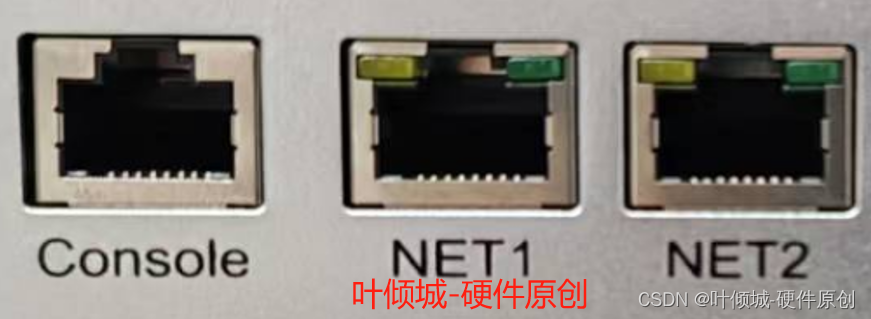

Console接口是典型的配置接口，使用Console线连接至接至计算机的串口，利用终端仿真程序在本地配置路由器，路由器的Console接口多为RJ-45接口，并标记有CONSOLE字样。它采用的是RS232协议。

Console口作用：

1、交换机的console 接口：它是用来配置交换机的，所以只有网管型交换机才有。而且还要注意，并不是所有网管型交换机都有，那是因为交换机的配置方法有多种，如通过Telnet命令行方式、Web方式、TFTP方式等。

2、路由器的Console 端口：它是使用配置专用连线直接连接至计算机的串口，利用终端仿真程序进行路由器本地配置。

3、管理设备。

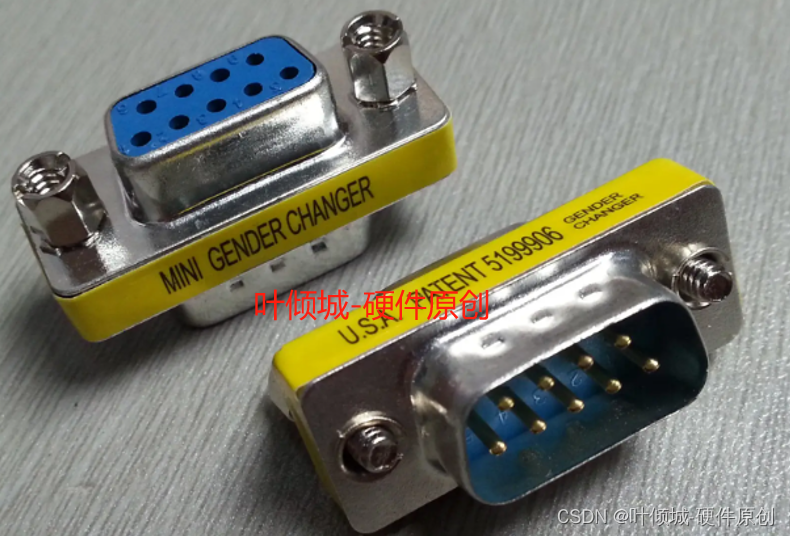

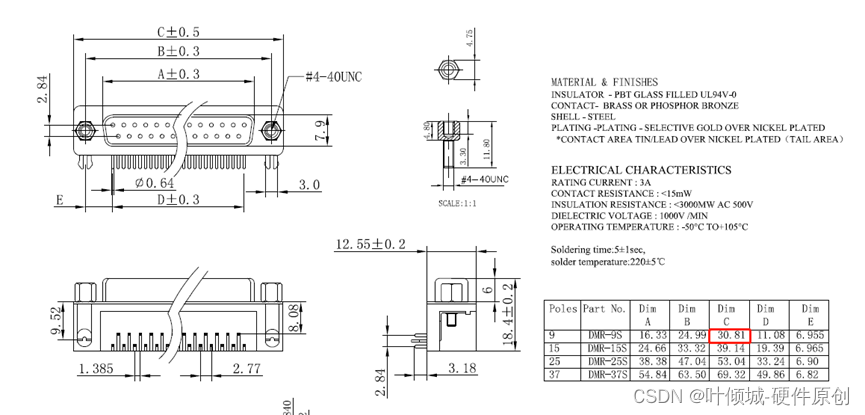

DB9   RS232公头和母头

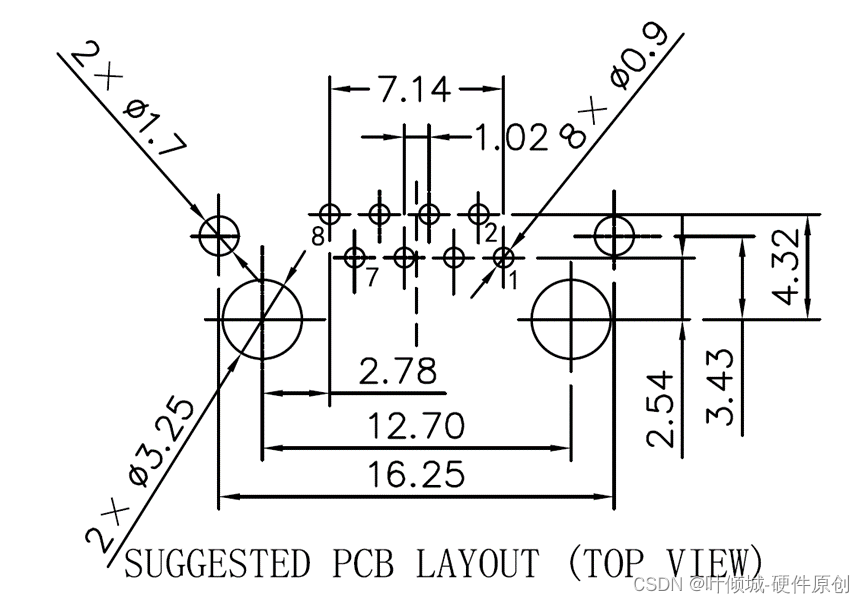

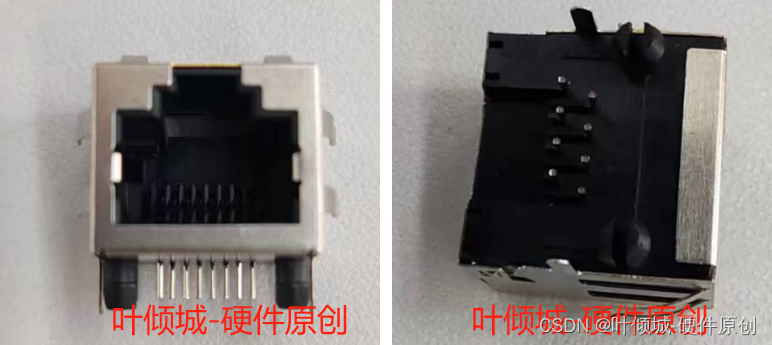

1.1、Console座子（LPJE101-0CNL）

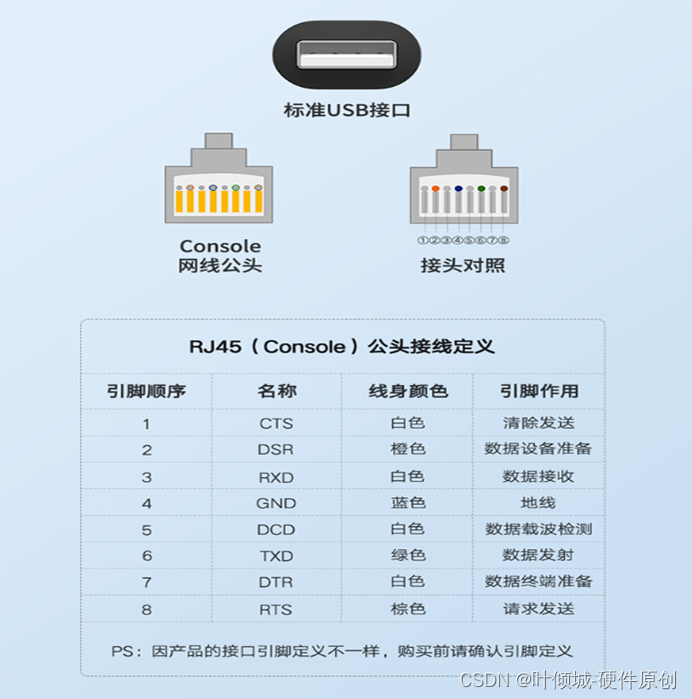

Console（RJ45）座子管脚定义

RJ45	DB9（公）	引脚作用
1	8  CTS	清除发送
2	6  DSR	数据设备准备
3	2  RXD	数据接收
4	5  GND	地线
5	5  GND	地线
6	3  TXD	数据发射
7	4  DTR	数据终端准备
8	7  RTS	请求发送

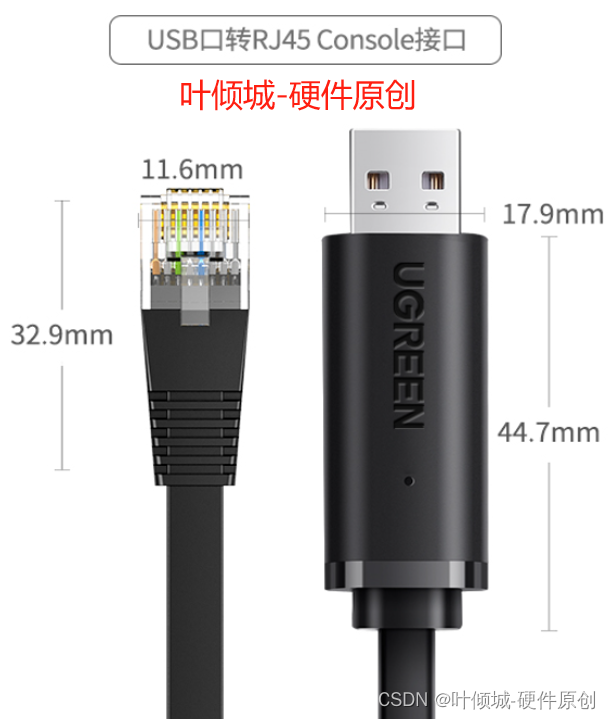

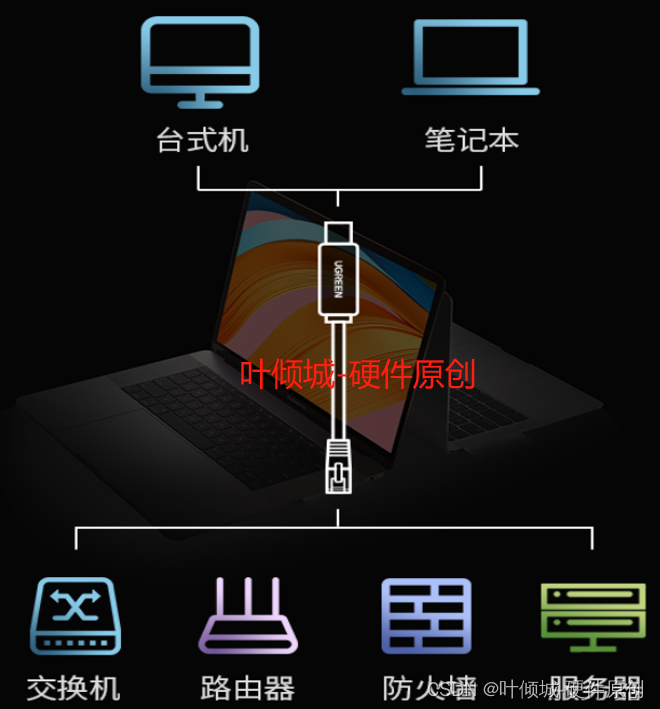

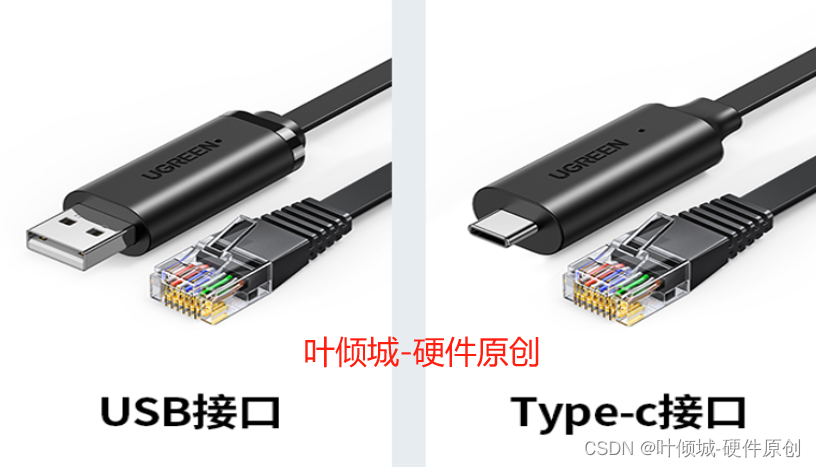

1.2、Console（RJ45）转（USB or Type-C）  Console调试线

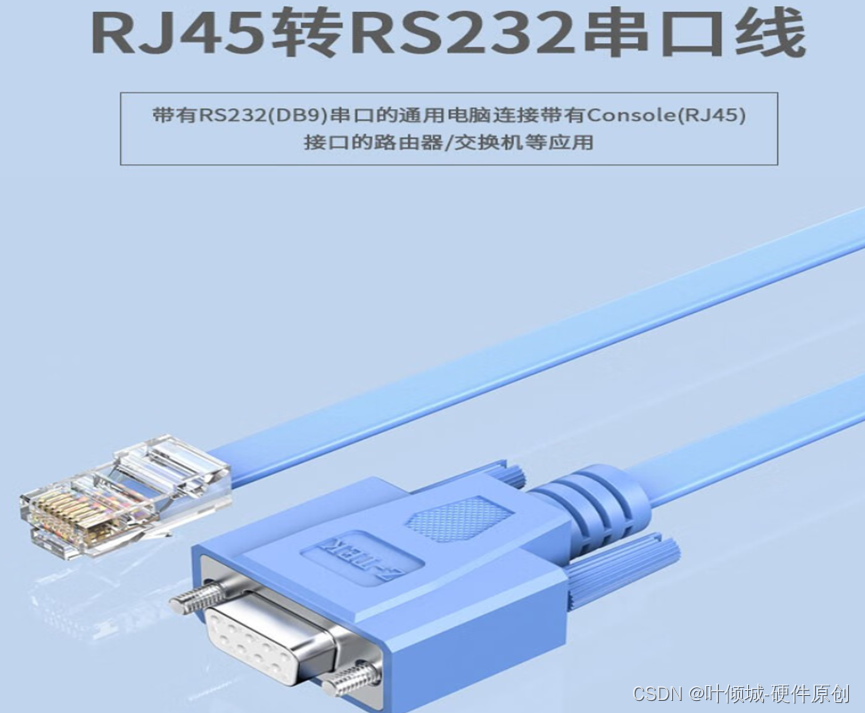

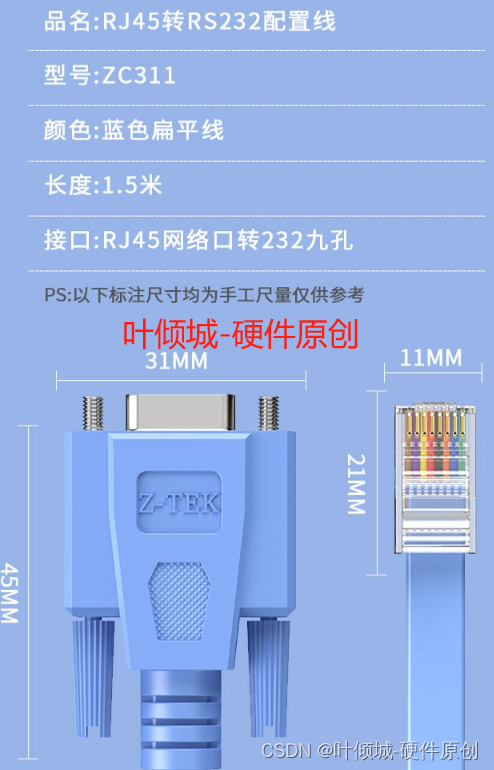

1.3、Console（RJ45）转RS232  Console调试线

Z-TEK力特RS232串口母9孔转网口RJ45水晶头

支持路由器交换机console调试线

2、console口、RS232和网口三者对比

3、Console接口硬件设计要点

4、Console接口硬件实战

详细内容参考视频讲解
