蜂鸣器电路设计

电路设计

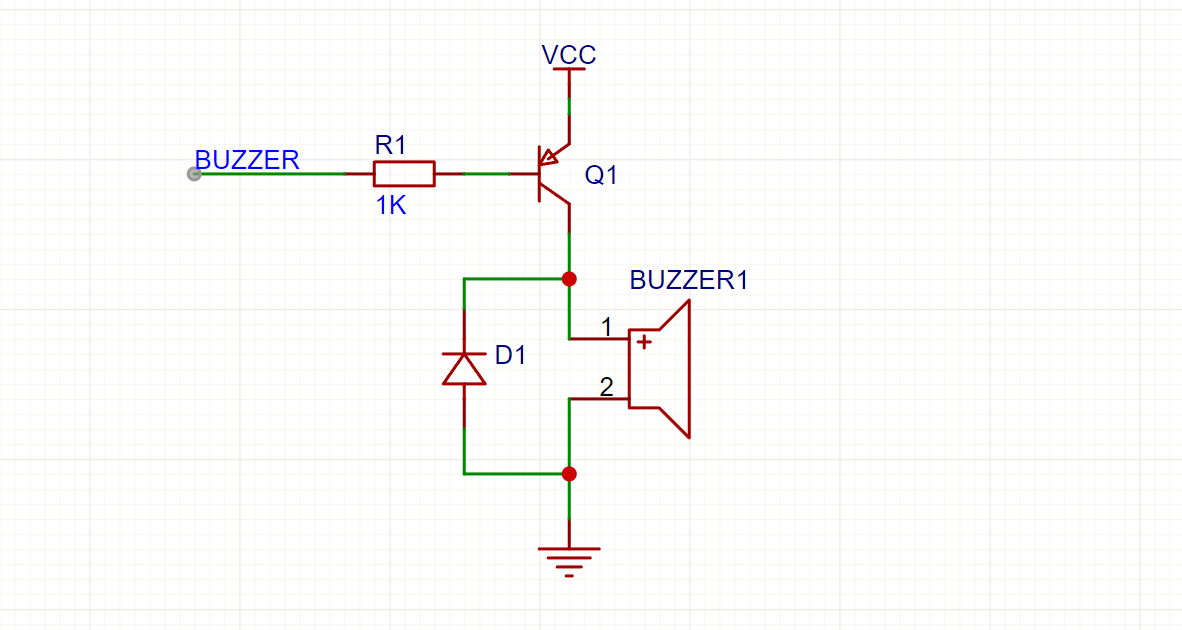

1. R1 (1KΩ)：这是一个限流电阻，用于限制流入晶体管基极的电流，保护晶体管不被过大的电流损坏。
2. Q1是一个PNP型晶体管，在这里作为开关使用。它控制着蜂鸣器的电源连接。


电路工作原理

• 当BUZZER端接收到低电平信号时，电流通过R1流入Q1的基极，使Q1导通。Q1导通后，VCC的电流可以通过Q1流向蜂鸣器，使蜂鸣器工作发声。
• 当BUZZER端接收到高电平信号时，Q1截止，蜂鸣器停止工作。
• D1二极管在这里起到保护作用，防止蜂鸣器在断电时产生的反向电动势损坏Q1。

蜂鸣器反向电动势的产生

蜂鸣器反向电动势的产生原理与电磁式蜂鸣器内部结构有关。电磁式蜂鸣器内部包含线圈，当电流通过线圈时，会在其周围产生磁场，进而驱动蜂鸣器发声。然而，当电流突然中断或蜂鸣器关闭时，线圈中的电流迅速减小，根据电磁感应原理，这会在蜂鸣器内部产生一个与原电流方向相反的感应电动势，即反向电动势。这种反向电动势可能会有几十伏电压，对电路中的其他元件，如驱动三极管等，造成损害。因此，通常需要在蜂鸣器电路中并联一个续流二极管来保护三极管，防止反向电动势对三极管造成破坏，同时释放反向电动势，对三极管进行保护。
