组合逻辑基础之全加器

一.一位全加器

1.原理

X	Y	Cin	S	Cout
0	0	0	0	0
0	0	1	1	0
0	1	0	1	0
0	1	1	0	1
1	0	0	1	0
1	0	1	0	1
1	1	0	0	1
1	1	1	1	1

• 公式如下

  S = X ^ Y ^ Cin

  Cout = ( (X ^ Y) & Cin ) + X & Y = (X & Y) | (X & Cin) | (Y & Cin)

2.代码

• 第一种方法：利用原理中整理的公式

module full_adder (
    input   x,
    input   y,
    input   cin,//低位进位

    output  s,//本位和
    output  cout//进位
);

    assign s = x ^ y ^ cin;//本位和输出
    assign cout = (x & y) | (x & cin) | (y & cin);//高位进位输出

endmodule

• 第二种方法：位拼接法

module full_adder (
    input   x,
    input   y,
    input   cin,//低位进位

    output  s,//本位和
    output  cout//进位
);

    assign {cout,s} = x + y + cin;
endmodule

二.N位全加器

1.generate语法

• 参考https://blog.csdn.net/weixin_42150654/article/details/123132249?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522169001091616800188533171%2522%252C%2522scm%2522%253A%252220140713.130102334..%2522%257D&request_id=169001091616800188533171&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2~all~top_positive~default-1-123132249-null-null.142^v90^control_2,239^v3^insert_chatgpt&utm_term=verilog中generate的用法&spm=1018.2226.3001.4187

2.代码

• 第一种方法：位拼接法

module N_adder #(parameter N = 4)(
    input   wire [N-1:0]   x,
    input   wire [N-1:0]   y,
    input   wire           cin,
    output  wire           cout,
    output  wire [N-1:0]   s
);

assign {cout,s} = x + y + cin;
endmodule

• 第二种方法：generate语句

module N_adder #(parameter N = 4)(
    input   wire [N-1:0]   x,
    input   wire [N-1:0]   y,
    input   wire           cin,
    output  wire           cout,
    output  wire [N-1:0]   s
);

//assign {cout,s} = a + b + cin;
wire [N:0] c;

assign c[0] = cin;

genvar i;
generate
    for (i = 0;i < N;i = i + 1) begin:u_generate
        full_adder u_full_adder
        (
            .x      (x[i]),
            .y      (y[i]),
            .cin    (c[i]),//低位进位
            .s      (s[i]),//本位和
            .cout   (c[i+1]) //进位
        );
    end
endgenerate


assign cout = c[N];
endmodule

3.仿真文件

`timescale 1ns/1ns //单位，精度
module tb_full_adder ();

    //激励信号
    reg [3:0]   tb_x;
    reg [3:0]   tb_y;
    reg         tb_cin;

    //输出信号
    wire [3:0]   tb_s;
    wire         tb_cout;

    //模块例化
    N_adder u_N_adder(
        .x      (tb_x),
        .y      (tb_y),
        .cin    (tb_cin),//低位进位

        .s      (tb_s),//本位和
        .cout   (tb_cout) //进位
    );

    //过程赋值
    initial begin
        tb_x = 4'b1010;
        tb_y = 4'b0110;
        tb_cin = 0;
        #10;
        tb_x = 4'b1001;
        tb_y = 4'b1011;
        tb_cin = 0;
        #10;
        tb_x = 4'b1000;
        tb_y = 4'b0011;
        tb_cin = 0;
        #10;
        tb_x = 4'b1010;
        tb_y = 4'b0110;
        tb_cin = 1;
        #10;
        tb_x = 4'b1001;
        tb_y = 4'b1011;
        tb_cin = 1;
        #10;
        tb_x = 4'b1000;
        tb_y = 4'b0011;
        tb_cin = 1;
        #10;
    end
endmodule

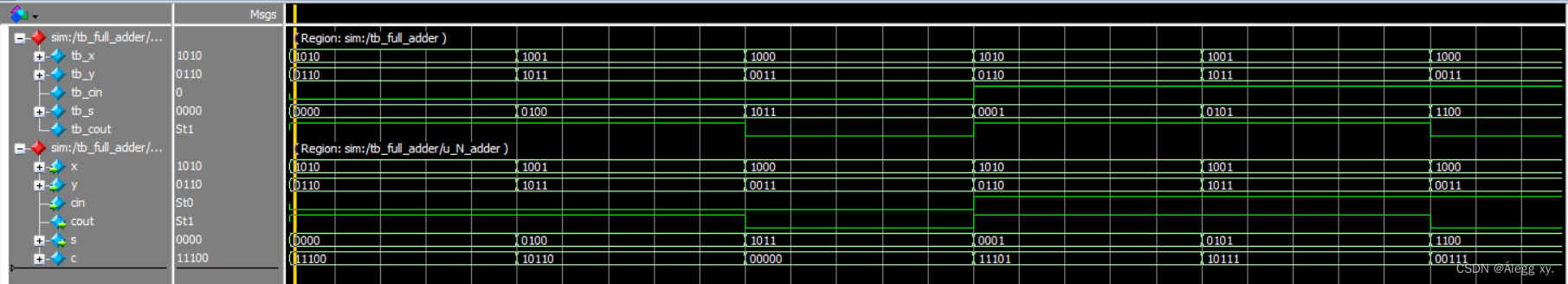

4.仿真效果

三.总结

• 全加器也是由半加器进而实现的，不仅可以用verilog代码实现，也可以用模块图实现。N位全加器可以成为一个模板，需要不同位数的全加器只需要修改N值即可，仿真文件的修改需要对应我们修改的N值来定义激励信号和输出信号的位宽。
