一、基本定义

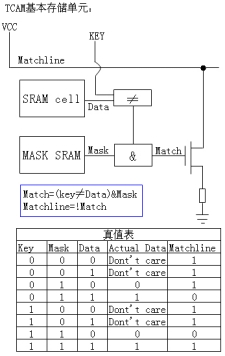

TCAM是一种三态内容寻址存储器，主要用于快速查找ACL、路由等表项。它是从CAM（Content-Addressable Memory）的基础上发展而来的，但与CAM相比，TCAM的每个bit位有三种状态：“0”、“1”和“don’t care”（或表示为“X”）。

二、核心组件

1. 存储单元：TCAM由多个存储单元组成，每个存储单元都包含一个标签（即用于匹配的关键字）和对应的数据。
2. 掩码（Mask）：TCAM中的“don’t care”状态是通过掩码来实现的。掩码用于指示哪些bit位在匹配过程中应该被忽略（即“don’t care”状态）。

三、工作原理

1. 数据输入：当需要查找某个数据时，将查询数据（称为Key）输入到TCAM中。

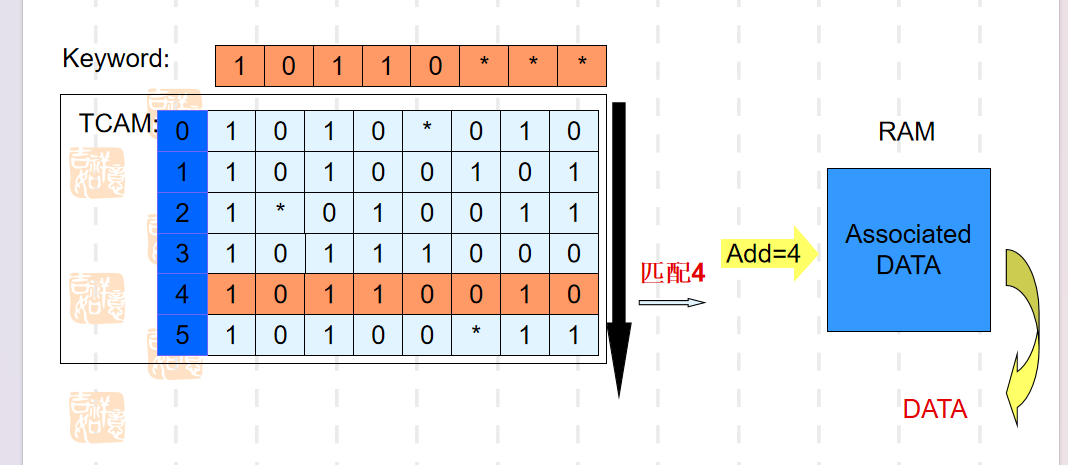

2. 并行比较：TCAM中的所有存储单元都会与输入的Key进行并行比较。这种并行比较的特性使得TCAM能够在单个时钟周期内完成整个查找过程。
3. 匹配结果输出：如果找到匹配的存储单元，TCAM会输出该存储单元对应的数据（即匹配结果）。

四、特点

1. 快速查找：由于TCAM采用并行比较的方式，因此具有极快的查找速度。
2. 三态逻辑：TCAM中的每个bit位都有三种状态，使其能够支持更灵活的匹配操作，如模糊匹配。
3. 可编程性：TCAM的标签和数据都可以根据需要进行编程设置，以适应不同的应用场景。

五、典型应用场景

1. 路由查找：在路由器中，TCAM用于快速查找路由表结果，以实现高效的数据包转发。
2. 访问控制列表（ACL）匹配：在防火墙等安全设备中，TCAM用于匹配ACL规则，以实施安全策略。
3. ATM Switching设备中的VCI/VPI转发和ATM-to-MPLS or ATM-to-TCP-Flow地址映射表项的存储和查找
4. Ethernet Switching设备中的二层MAC地址、ARP/RARP解析和三层IP路由表项的存储和查找；
5. Emerging Protocols and functions方面的MPLS label表项的存储和查找；
6. Packet Classification业务中的Enforce security、Enforce departmental policies和QOS检测表项的存储和查找
7. 安全防护设备中的FIB/LBT、MFIB及ACL表项存储和查找。

六、传统方法的局限性

传统的表项查找方法有很多，主要有：线型查找法、二叉树查找法、哈希表查找等，这些查找方法都是基于SRAM的软件查找方法，共同特点是查找速度慢。

（1）线型查找法需要遍历表中的所有表项；

（2）二叉树查找法需要遍历树中大多数节点，而且查找速度受树的深度影响较大；

（3）哈希表查找法是软件查找中较快的一种方法，它是根据设定的哈希函数H(key)和处理冲突方法将一组关键字映象到一个有限的地址区间上，并以关键字在地址区间中的象作为记录在表中的存储位置，这种表称为哈希表或散列，所得存储位置称为哈希地址或散列地址。虽然哈希表查找法相对来说比较快，但还是满足不了高速实时通信系统(如40G/100G POS)的极速查找需求。

七、TCAM的优势

基于硬件的TCAM查找法正是在这种背景下提出的，用此方法进行查找时，整个表项空间的所有数据在同一时刻被查询，查找速度不受表项空间数据大小影响，每个时钟周期完成一次查找，平均查找速度是基于SRAM算法查找的6倍，最坏情况下，能达到128倍。

八、典型的TCAM子系统

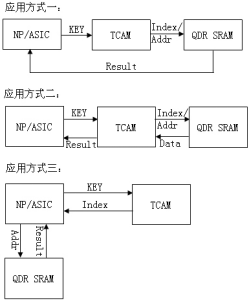

网络处理器NP从报文头中把需要查找的信息提取出来，这个待查找的信息要整理成跟TCAM所存表项的格式一致，称之为KEY。KEY作为TCAM的输入数据，经过与表项对照，如果有匹配的表项，就把该表项所在的地址作为输出，称之为Index。然后将Index作为RAM的地址输入，从RAM里得到所需查找的信息，称之为Data。最后将Data返回给发起查找操作的NP，至此完成一次查找操作。

九、表项

表项掩码（三态的实现方式/模糊匹配）：

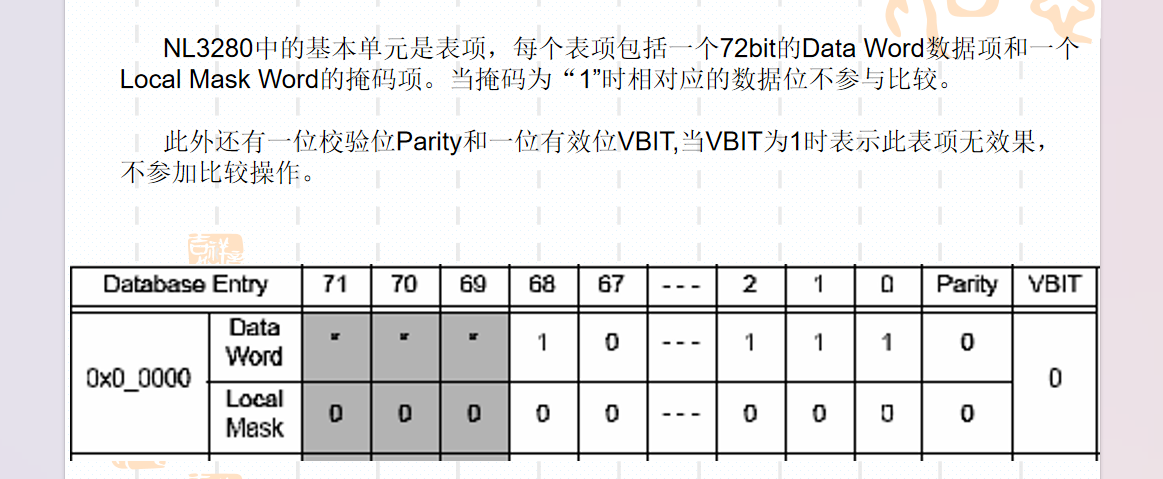

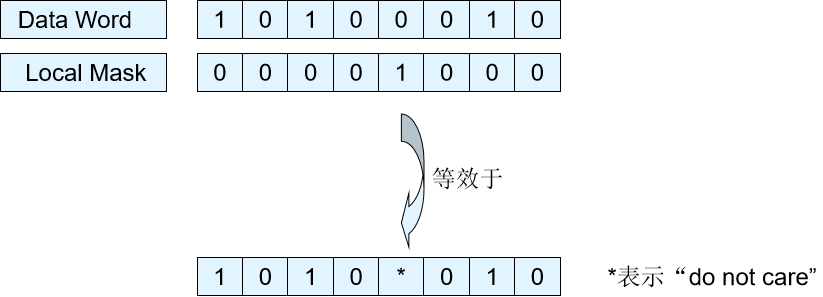

TCAM的基本单元为待查找的表项，每个表项包括合法位Valid，表项数据Data Word、表项掩码Local Mask。 Local Mask某位为1（有的厂商规定是0）时，相对应的Data Word位被屏蔽，不参与比较。

精确匹配：

​ 不使用掩码，所有的掩码位是0，进行精确匹配。

十、最高优先级匹配

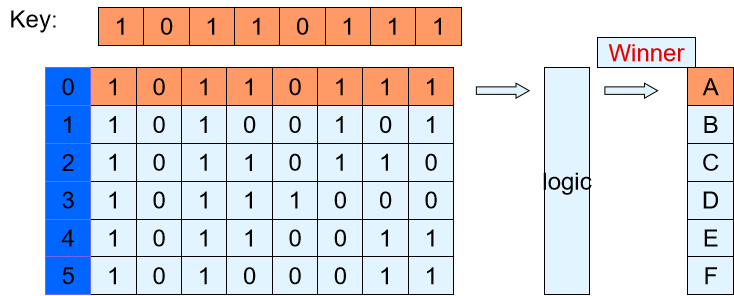

由于有“don’t care”即三态的存在，所以一个Key值可能有多个匹配。

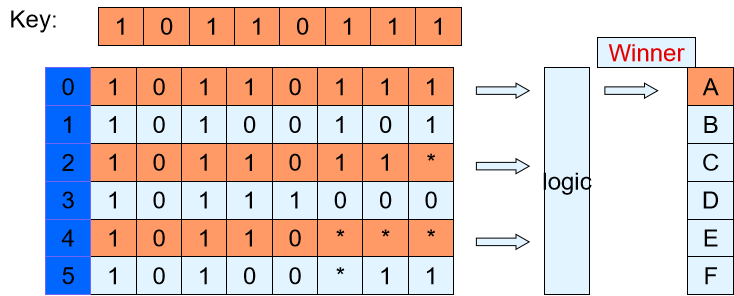

当一个Key存在多个匹配的时候，匹配经过逻辑单元比较返回匹配程度最高的表项。(在IPV4路由中经常出现)
