交换机芯片——TCAM

提到存储介质，大家应该很容易想到RAM。相比于RAM，CAM可能就显得有些陌生了。实际上，TCAM对于交换芯片非常重要。比如了解OpenFlow的人都知道流表，最典型的流表都是用TCAM来做的。TCAM，主要用于快速查找ACL、路由等表项。

什么是CAM？

CAM是Content Addressable Memory的缩写，即“内容寻址存储器”的意思，它是在传统的存储技术的基础上实现的联想记忆存储器，关于CAM的基本操作有三种：

1)写操作：输入地址和数据，将数据写到指定的地址上，写入速度与RAM相同；

2)读操作：输入地址，返回该地址上的数据，读取速度与RAM相同；

3)查找操作：输入待查数据，返回该数据被存储的地址。这也是CAM的最主要用途，它能够从巨大的数据库中进行快速查找，并且返回最佳的匹配地址，最快查找速度能达到每秒一亿次以上。

CAM和RAM有何区别？

相对于CAM，我们可能更加熟悉RAM。SRAM、DRAM大家可能或多或少有所接触。

举个例子。

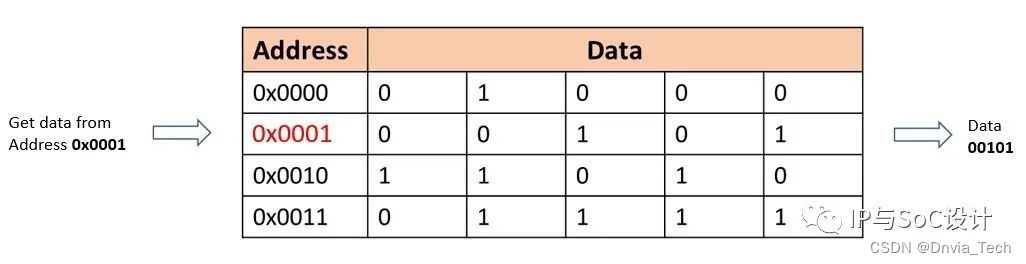

一个表（table）被放在RAM中以便进行高速操作，提供一个地址并从表中获取与该地址相匹配的数据。然而，使用RAM进行查找可能需要多个周期来完成，它的速度不是很理想。

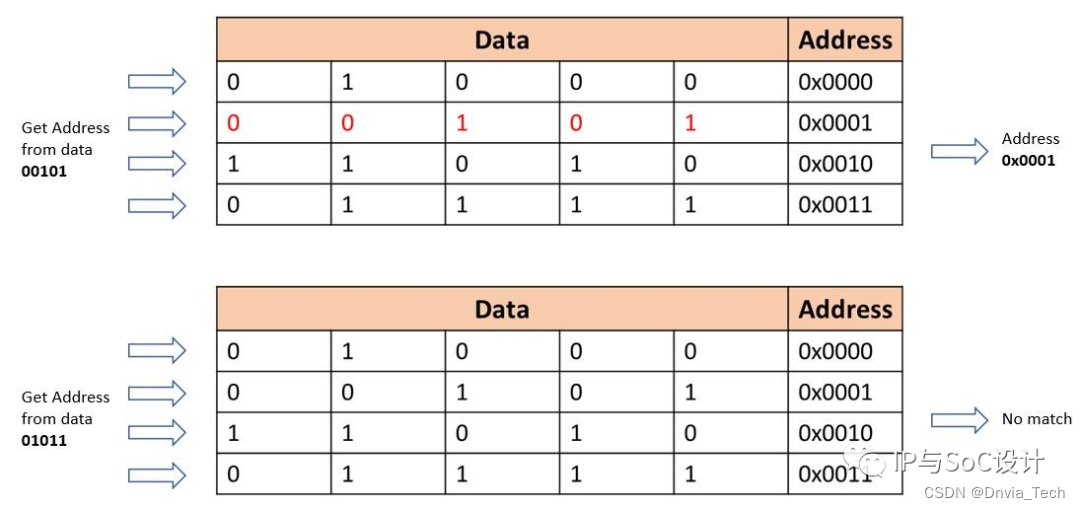

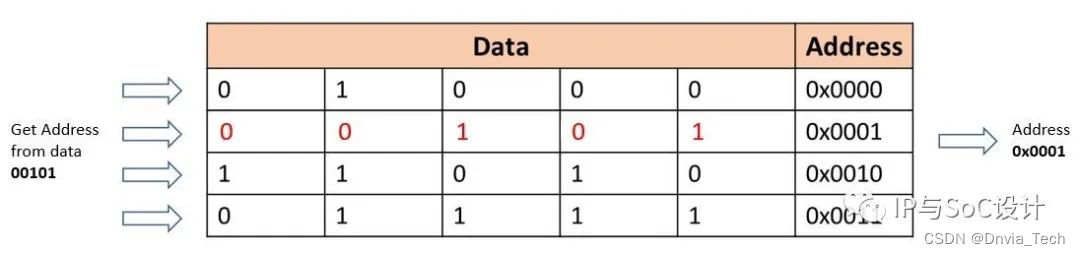

因此，CAM应运而生。在原理上，它反其道而行之，数据被当作搜索其所在地址的钥匙。根据CAM设计的性质，搜索是并行的，这意味着查找可以在一个周期内完成。这使得CAM更适合做数据表的查找，它的速度更快。

与具有简单存储单元的静态 RAM (SRAM) 不同，全并行 CAM 中的每个单独的存储位都必须具有与自身相关的比对电路，以检测存储位和输入位之间的匹配情况。此外，在使用 CAM 时，必须将数据字中每个单元的匹配输出组合起来，才能产生完整的数据字匹配信号。

因而在搜索层面，CAM具有性能优势，而代价则是需要更大的面积和更高的功耗。

而TCAM是Ternary Content Addressable Memory的缩写，即“三态内容寻址存储器”的意思，它是从CAM的基础上发展而来的。

这个“三态”，就非常有意思了。

一般的CAM存储器中每个bit位的状态只有两个，“0”或“1”，而TCAM中每个bit位有三种状态，除掉“0”和“1”外，还有一个“don’t care”状态，也可以称作“wildcard”，也可以表示为“X”，从中文理解，就是忽略的意思。所以称为“三态”，它是通过掩码来实现的。

正是TCAM的这个第三种状态特征使其既能进行精确匹配查找，又能进行模糊匹配查找，而BCAM没有第三种状态，所以只能进行精确匹配查找。

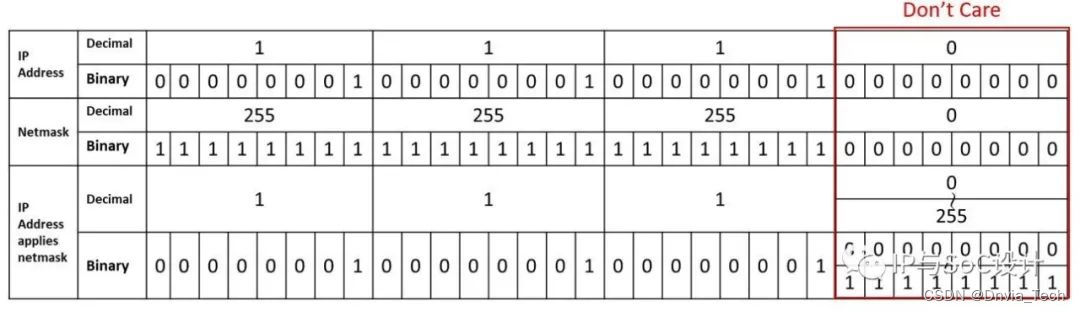

例如，当我们写下1.1.1.0/24时，它描述了从1.1.1.0到1.1.1.255的IP地址范围。数字24表示IP地址的前24位必须被匹配，而后8位是什么并不重要。

TIP：

路由（routing）是指分组从源到目的地时，决定端到端路径的网络范围的进程。路由工作在OSI参考模型第三层——网络层的数据包转发设备。路由器通过转发数据包来实现网络互连。

基于硬件的实现，整个表空间Database在同一时刻被查询

TCAM之所以能做到一个bit表示三个值，原因是它的一条entry其实在物理上由两条entry组成，一条存放data，另外一条存放相应的mask。由此可以实现0/1/X的表示。有了TCAM,就可以支持各种LOOKUP KEY的任何组合查找，任意地MASK掉任何不关心的字段，只有TCAM可以做这样的事情，HASH做不到。
