model new
zone create brick size 6 8 8 ...
edge 20 ...
ratio 1 1.5 1.5
Size:控制网格的密度(XYZ等方向单元的数量)
edge:模型的边长(20*20*20)
ratio:控制网格的密度分布,下一个单元尺寸是上一个单元尺寸的尺寸比
能控制模型空间大小尺寸的只有point和edge和dimension
model new
zone create radial-brick ...
point 0 12 -10 0 ...
point 1 22 -10 0 ...
point 2 12 0 0 ...
point 3 12 -10 10 ...
dimension 3 6 4 ...
size 3 6 4 7 fill group "A"
zone reflect normal 1 0 0 origin 12 -10 0 ;x方向镜像
zone reflect normal 0 1 0 origin 12 -10 0 ;y方向镜像
;zone reflect dip-direction 0 dip 0 ;(作用同上)

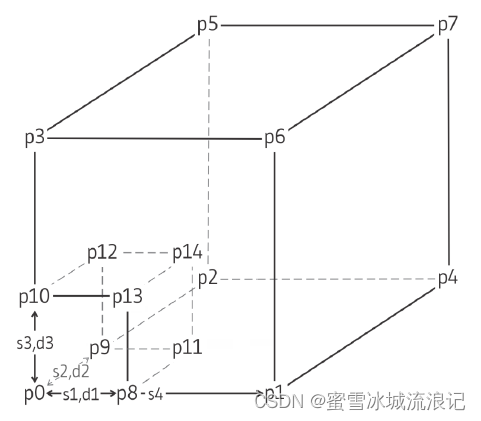

1.point定义坐标(10*10*10)
2.dimension挖掉部分的网格尺寸
3.size表示挖掉区域的长度
4.fill表示内部区域是否填充;fill group "A"填充区域为A
镜像的两种表达方法:①法向和某一点; ②倾向和倾角

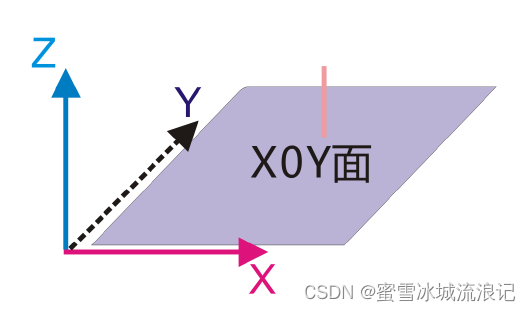

dip-direction F(度):指定了全局x0y平面中从正y轴顺时针测量的平面的倾角方向,默认=0;
dif F(度):指定了全局x0y平面以负Z方向测量的平面的倾角,默认=0
model new
zone create radial-cylinder ...
point 0 0 0 0 ...
point 1 15 0 0 ...
point 2 0 20 0 ...
point 3 0 0 15 ...
dimension 2 2 2 2 ...
size 4 10 12 13 group "soil" fill group "well"
zone reflect normal 1 0 0 origin 0 0 0
zone reflect normal 0 0 1 origin 0 0 0
