1.复位电路
最基本的复位电路由电容和电阻组成,电容端接电源就是高电平复位,接地就是低电平复位。
2.原理

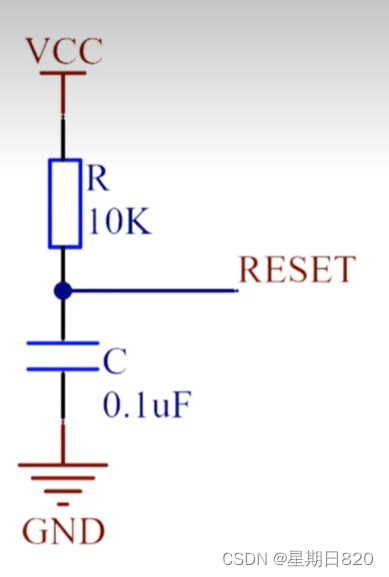

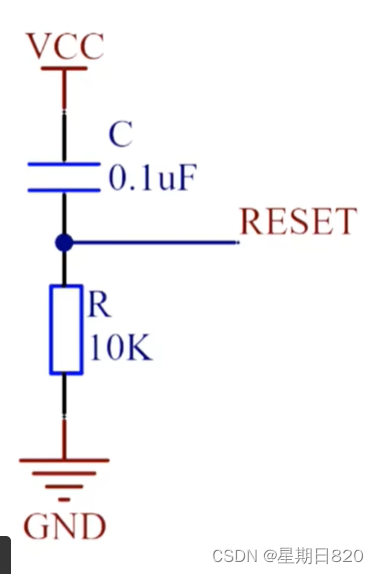

主要是电容的充放电过程,当电容导通的一瞬间,可以把它看作一根导线,那么电容一端接VCC,REST处就是高电平,然后电容充满电后,相当于断路状态,接VCC处为高电平,另一端为低电平,此时为电路工作时的正常状态。也就是说REST的电平是由高变低,高的一瞬间电路进行复位,低为常态,所以上面的图是高电平复位。下图为低电平复位。
也可以在电容两端加一个开关按钮,进行手动复位。
