复位电路

89c51单片机与其他微处理器一样，在启动时都需要复位，使CPU及系统各部件处于确定的初始状态，并从初态开始工作。

复位操作有上电自动复位和按键手动复位两种方式。

1、上电自动复位

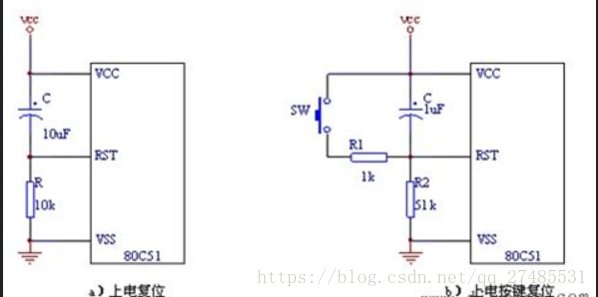

上电自动复位是在加电瞬间电容通过充电来实现的，如上图所示，在通电瞬间，电容C通过电阻R充电，RST端出现正脉冲，用以复位 。只要Vcc的上升时间不超过1ms，就可以实现自动上电复位，即接通电源就完成了系统的复位初始化。

2、手动复位

所谓的手动复位，是指通过接通一按钮开关，使单片机进入复位状态。系统上电运行后，若需进行复位，一般是通过手动复位来实现。通常采用手动复位和上电自动复位组合，其电路如图b所示。

复位电路虽然简单，但其作用非常重要。一个单片机系统能否正常运行，首先是否复位成功。初步检查可用示波器探头监视RST引脚，按下复位键，观察是否有足够幅度的波形输出（瞬时的）。
