【Verilog实战】生成38译码器和全加器

3-8译码器

Logisim evolution仿真

逻辑真值表

i0	i1	i2	o0	01	o2	o3	o4	o5	o6	o7
0	0	0	1	0	0	0	0	0	0	0
0	0	1	0	1	0	0	0	0	0	0
0	1	0	0	0	1	0	0	0	0	0
0	1	1	0	0	0	1	0	0	0	0
1	0	0	0	0	0	0	1	0	0	0
1	0	1	0	0	0	0	0	1	0	0
1	1	0	0	0	0	0	0	0	1	0
1	1	1	0	0	0	0	0	0	0	1

分析上述真值表，可以发现输入是三位的二进制数字，38译码器将其转化为十进制数字。如想要得到5，即o5对应输出端口为1，输入则是101。

Verilog实战

打开Quartus，采用Verilog编程（if-else或者case）设计一个3-8译码器，生成RTL原理电路图；

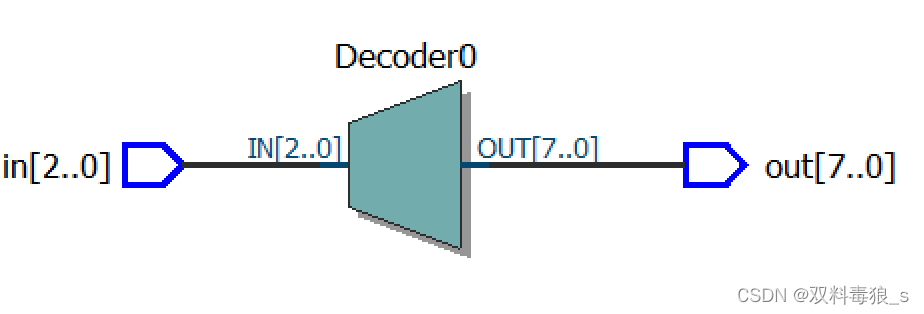

写法一
运用case语句声明所有情况，即每个输入对应的输出，直接生成RTL原理电路图。

module decode38(
  output reg [7:0] out,  //由于后面采用always语句，此处赋值必须为reg
  input  [2:0] in
);
  always
    case (in)
	    0:out=8'b00000001;
		1:out=8'b00000010;
		2:out=8'b00000100;
		3:out=8'b00001000;
		4:out=8'b00010000;
		5:out=8'b00100000;
		6:out=8'b01000000;
		7:out=8'b10000000;
	endcase
endmodule

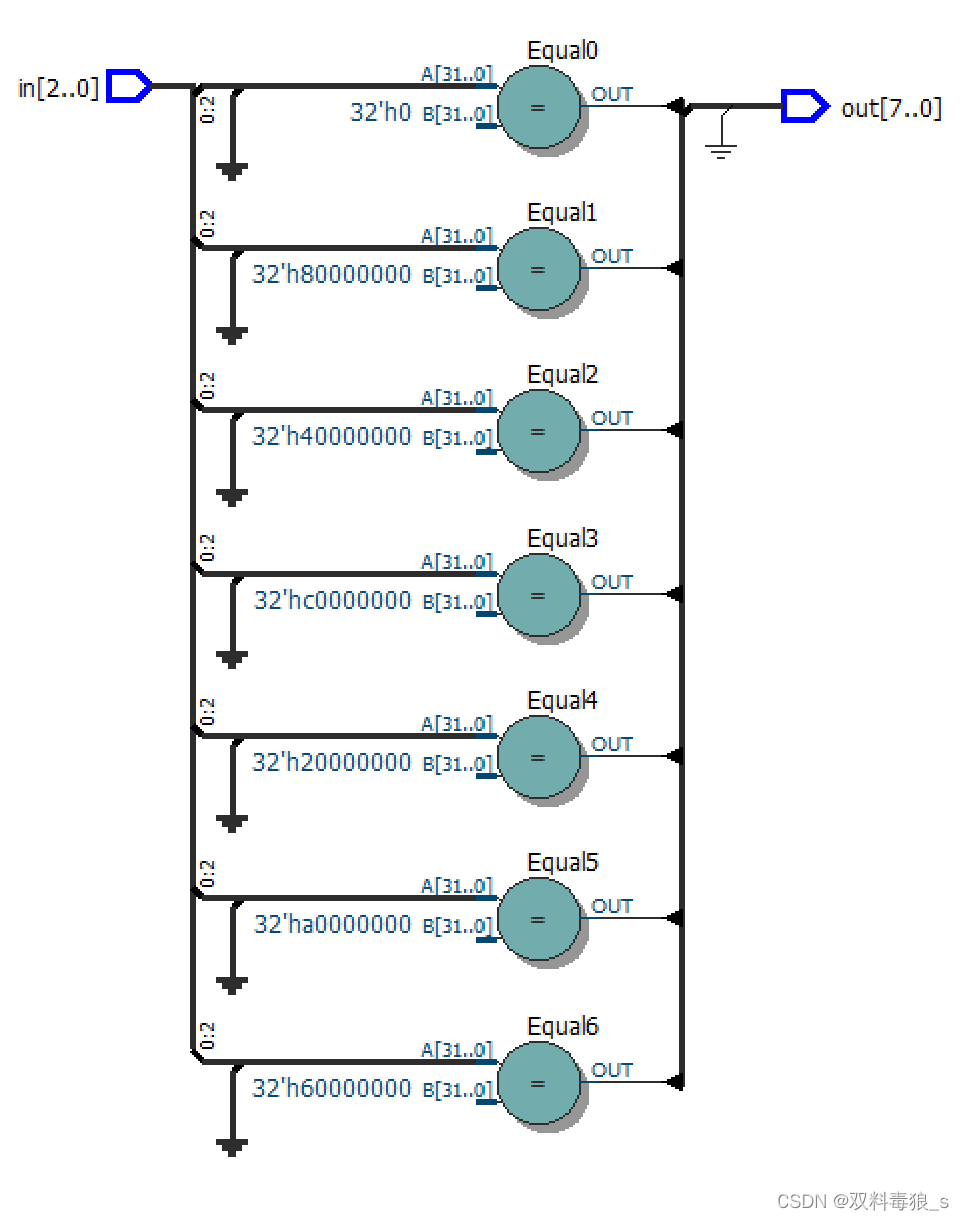

写法二

module decode38(
  output reg [7:0] out,
  input  [2:0] in
);
  integer i;
  always
    for(i=0;i<7;i=i+1)
	   out[i]=(in==i);
endmodule

可以看出，不一样的语言描述，会画出不一样的原理图。

注意事项

1）Verilog 综合生成的3-8译码器电路原理图与原始设计电路存在一定差异，尤其是不详细描写其内部结构后，差异尤其明显，但是仿真测试生成的结果都与真值表一致。

2） Verilog代码设计的3-8译码器模块的输出信号之所以定义为reg类型而不用默认wire（导线）类型，是因为后面运用了过程语句always，因此被赋值的只能说reg变量。改成wire型（即把 output reg [7:0] out 改为 output [7:0] out）后，相应地也要将alway语句改为连续赋值语句assign。

全加器

一位全加器

先用Verilog的门级描述方式写一个“1位全加器”， 生成RTL电路，与Logisim的“1位全加器”进行对比。
Logisim的“1位全加器”图样如下：

Verilog代码：

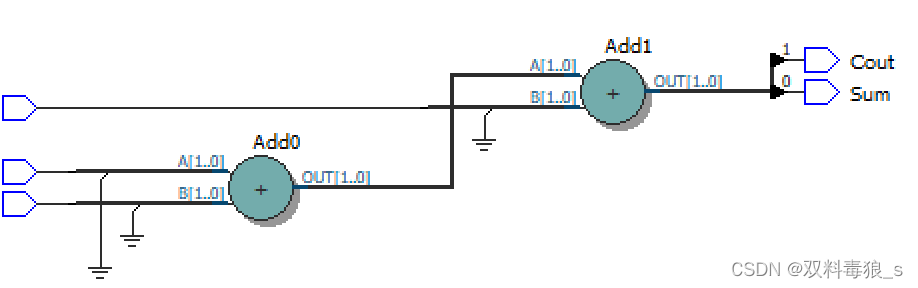

1.功能级写法

module fulladder_1 {A,B,Cin,Sum,Cout};
   input A,B,Cout;
   output Sum,Cout;
   assign {Cout,Sum}=A+B+Cin;
endmodule

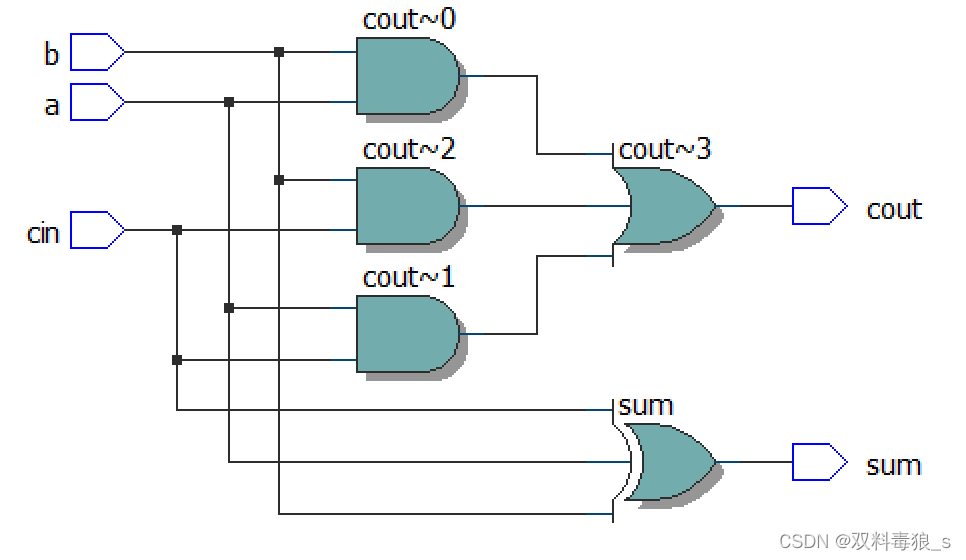

2行为级写法

module fulladder_1(
    input a,b,cin,
	output sum,cout
);
    assign sum=a^b^cin;
	assign cout=(a&b)|(a&cin)|(b&cin);
endmodule

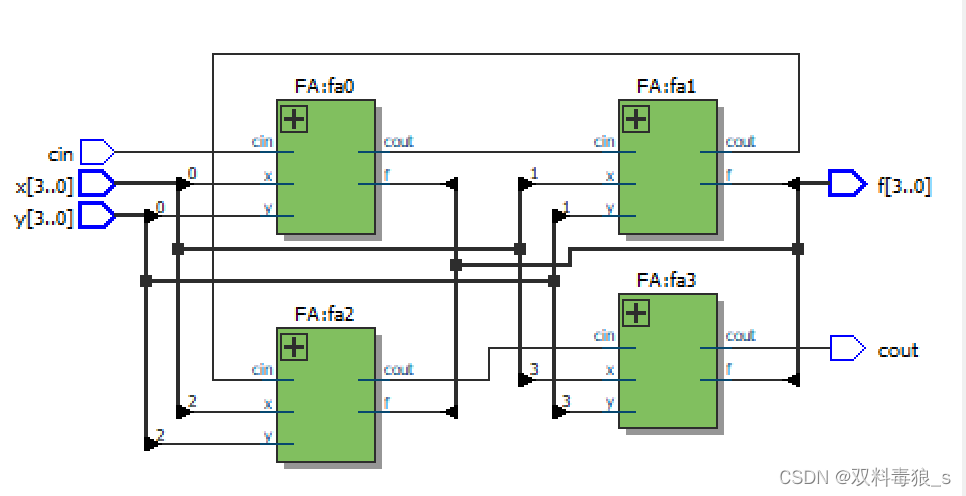

四位全加器

module FA(
   input x,y,cin,
	output f,cout
);
   assign f=x^y^cin;
	assign cout=(x&y)|(x&cin)|(y&cin);
endmodule

module CRA(
   input [3:0]x,y,
	input cin,
	output [3:0]f,
	output cout
);
   wire [4:0]c;
   assign c[0]=cin;
   FA fa0(x[0],y[0],c[0],f[0],c[1]);
 	FA fa1(x[1],y[1],c[1],f[1],c[2]);
	FA fa2(x[2],y[2],c[2],f[2],c[3]);
	FA fa3(x[3],y[3],c[3],f[3],c[4]);
	assign cout=c[4];
endmodule

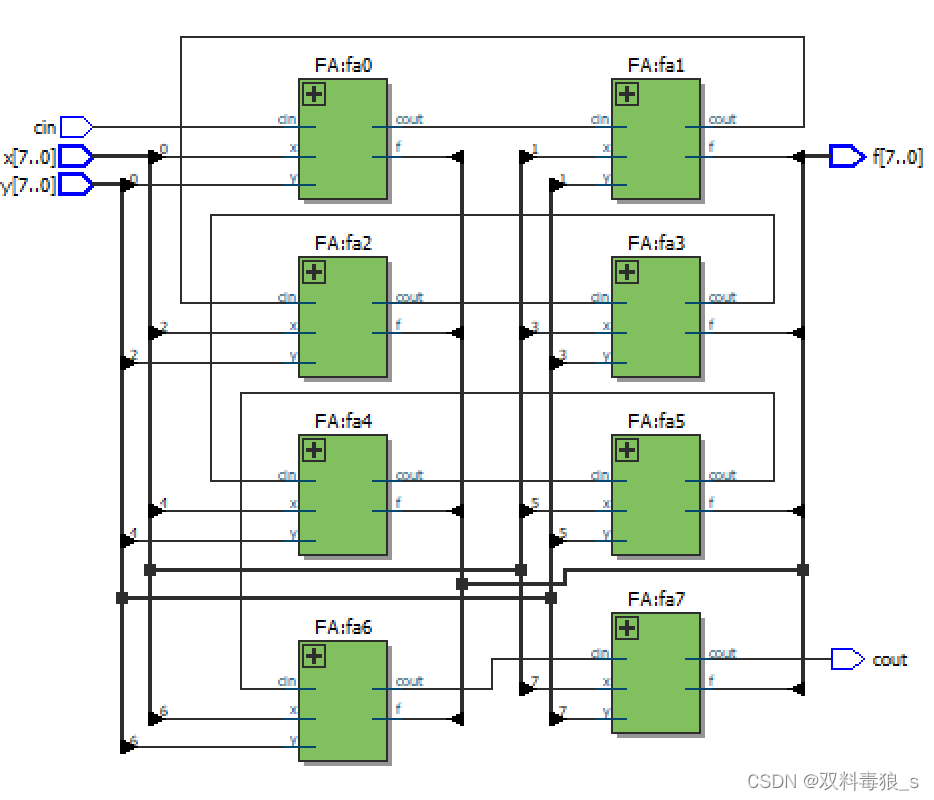

采用Verilog设计一个8位全加器模块。

```c
module FA(
   input x,y,cin,
	output f,cout
);
   assign f=x^y^cin;
	assign cout=(x&y)|(x&cin)|(y&cin);
endmodule

module FA_8(
   input [7:0]x,y,
	input cin,
	output [7:0]f,
	output cout
);
   wire [8:0]c;
   assign c[0]=cin;
   FA fa0(x[0],y[0],c[0],f[0],c[1]);
 	FA fa1(x[1],y[1],c[1],f[1],c[2]);
	FA fa2(x[2],y[2],c[2],f[2],c[3]);
	FA fa3(x[3],y[3],c[3],f[3],c[4]);
	FA fa4(x[4],y[4],c[4],f[4],c[5]);
 	FA fa5(x[5],y[5],c[5],f[5],c[6]);
	FA fa6(x[6],y[6],c[6],f[6],c[7]);
	FA fa7(x[7],y[7],c[7],f[7],c[8]);
	assign cout=c[8];
endmodule

16位ALU

Verilog设计

module ALU_16#(
    parameter n=16
)(
    input [n-1:0] opA,    // 输入操作数A，长度为n
    input [n-1:0] opB,    // 输入操作数B，长度为n
    input [3:0] S,        // 输入选择信号S，长度为4
    input wire M,         // 输入M，控制加/减操作
    input wire Cin,       // 输入进位信号Cin
    output reg[n-1:0] DO, // 输出结果DO，长度为n
    output wire C,        // 输出进位信号C
    output wire V,        // 输出溢出信号V
    output wire N,        // 输出负数信号N
    output wire Z         // 输出零信号Z
);

    reg [n-1:0] p;         // 中间变量p
    reg [n-1:0] g;         // 中间变量g
    reg [n:0] carry;       // 进位寄存器carry

    always@(opA,opB,S,M,Cin)
    begin
        carry[0]=Cin;                                                 // 进位寄存器的第一个位等于Cin
        g={n{S[3]}}&opA&opB | {n{S[2]}}&opA&(~opB) | {n{(~M)}};        // 计算g
        p=~({n{S[3]}})&opA&opB | {n{S[2]}}&opA&(~opB) | {n{S[1]}}&(~opA)&opB | {n{S[0]}}&(~opA)&(~opB);  // 计算p
        carry[n:1]=g | (p & carry[n-1:0]);                             // 更新进位寄存器carry
        DO=p^carry[n-1:0];                                             // 计算结果DO
    end

    assign C=carry[n];                                                  // 连接进位信号C
    assign V=(opA[n-1]&opB[n-1]&~DO[n-1]) | (~opA[n-1]&~opB[n-1]&DO[n-1]); // 计算溢出信号V
    assign N=DO[n-1];                                                    // 连接负数信号N
    assign Z=(!(DO))?1:0;                                                // 计算零信号Z

endmodule

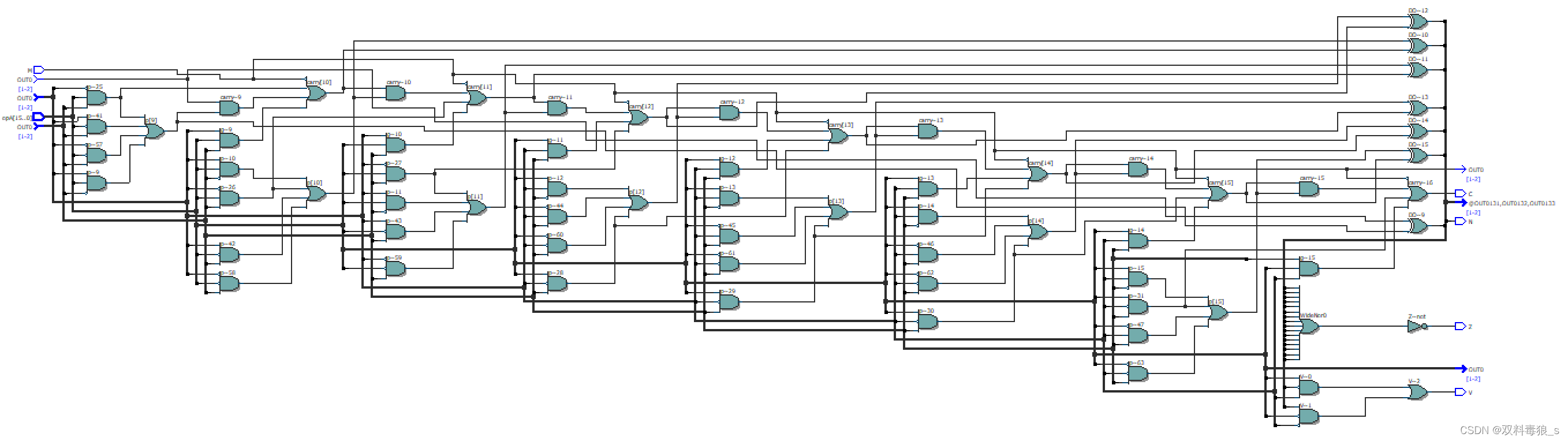

RTL电路

实验总结

Verilog的许多编程思路同C语言相似，语法也相近。要格外注意使用过程语句编程时，输出端口要注意reg赋值。
