独立按键很简单。

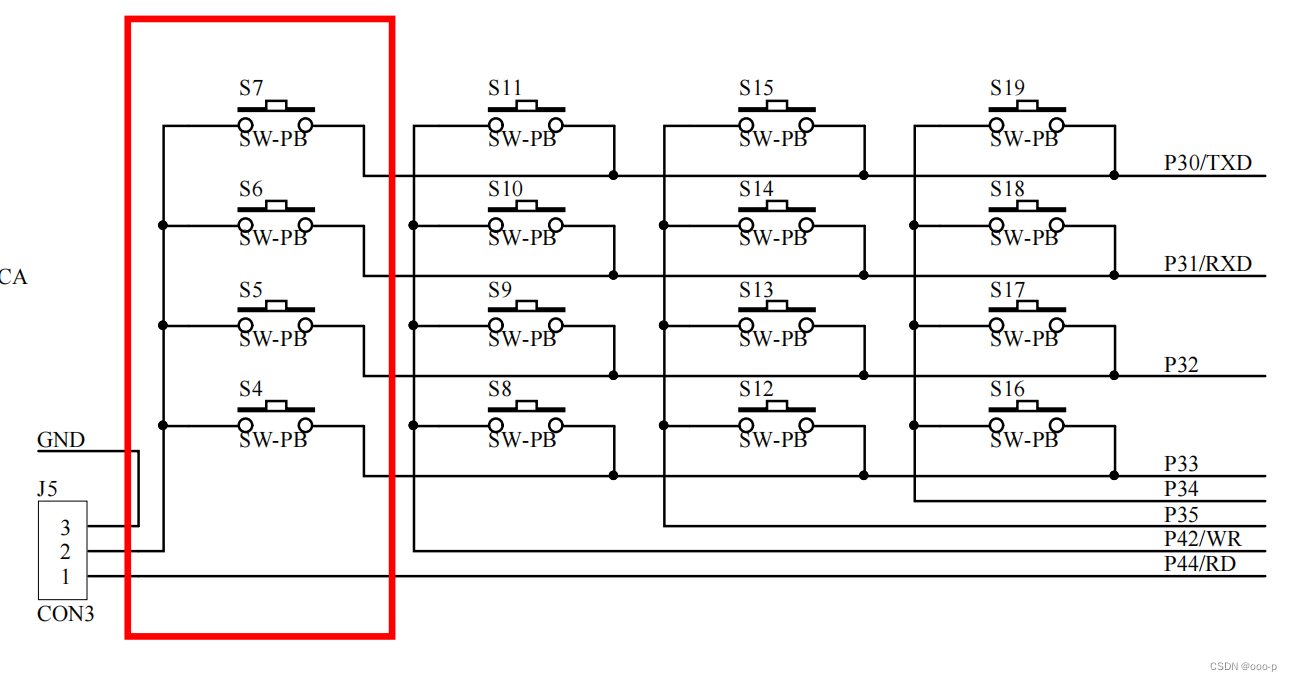

为下图中圈起来的部分,即S4~S7为独立按键,其他的S8~S19为矩阵键盘。
独立按键
独立按键常常与其他功能搭配来使用,比如按键按下会亮灯等等,因此这一模块就是要判定独立按键是否被按下
如图可以看到,S7~S4右端链接P30~P33口,(同时可以看到,P30口还接了个TXD口,P31口还接了个RXD口,查阅了资料说这两个口是为了进行串口通信的,等以后遇到在详细解释)左端接到了con3,即连接到地。
当独立按键被按下时,P30~P33口对应就为低电平(相当于与con3接通,到了地),反之,P30~P33口对应就为高电平,因此可以通过这四个口的电平状态来判断独立按键是否被按下。
特别注意!!!当要使用独立按键时,要把J5的跳帽调至独立按键端!不然独立按键是相当于被锁住了使用不了的!!

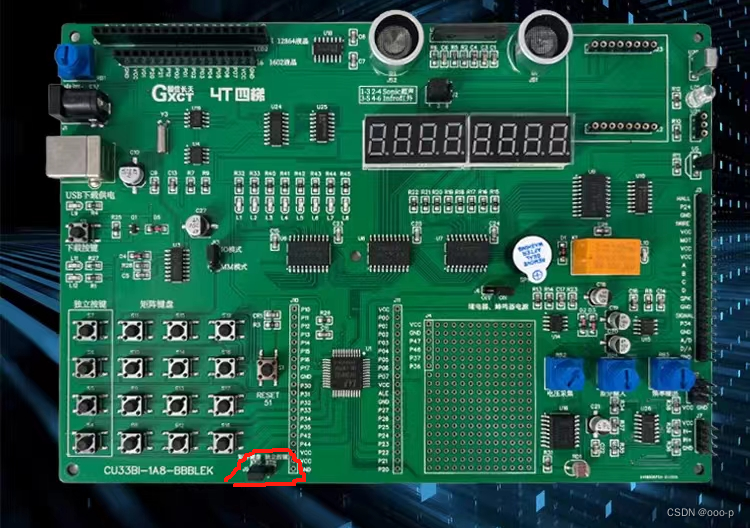

就是我圈起来那个位置,有标独立按键还是矩阵键盘,使用时调整跳帽到对应位置。(图片来自国信长天淘宝网首页)
欢迎指正
