树莓派|SPI通信

SPI的原理

SPI（Serial Peripheral Interface）是一种同步的串行通信协议，它允许在单片机和外设之间高速地传输数据。SPI协议主要有以下特点：

采用全双工通信模式，同时支持主从模式（Master/Slave）和多主模式。

通信时使用四根线：MISO（Master In Slave Out，主输入从输出），MOSI（Master Output Slave In，主输出从输入），SCLK（Serial Clock，时钟线）和SS（Slave Select，片选线）。其中，MISO、MOSI和SCLK分别连接到主控制器和外设，而SS则是由主控制器来控制的，用于选择要通信的被动器件。

SPI采用传输字节的方式进行通信，即每次传输一个字节。可以通过扩展传输协议，操作多个字节的数据。

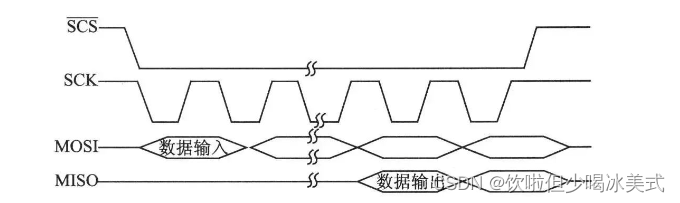

主设备产生时钟，数据在时钟上升沿或下降沿时采样，可以调整时钟极性和相位。传输数据的最大速率取决于通信双方的具体实现和电路特性。

树莓派的SPI引脚

树莓派的GPIO引脚中有多个可用于SPI通信的引脚，具体如下：

• MOSI（Master Output Slave Input），BCM GPIO 10 (pin 19)

• MISO （Master Input Slave Output），BCM GPIO 9 (pin 21)

• SCLK（Serial Clock），BCM GPIO 11 (pin 23)

• SS（Slave Select），BCM GPIO 8, BCM GPIO 7, BCM GPIO 18, BCM GPIO 17 (分别对应pin24、pin26、pin12、pin11)

需要与其他设备进行SPI通信时，需将这些引脚连接到目标设备的对应引脚上。一般来说，连接方式包括以下几个步骤：

将主设备的MOSI引脚连接到从设备的MISO引脚上，将主设备的MISO引脚连接到从设备的MOSI引脚上。

将主设备的SCLK引脚连接到从设备的SCLK引脚上。

将主设备的SS引脚与单独的CS引脚或多个可编程的GPIO引脚连接起来，并组成一个合适的接口。

按照硬件和软件规定的协议进行SPI通信。

案例：在树莓派上连接 MCP3008 8通道ADC进行SPI通信

方式一：用spidev库

import spidev

# 打开SPI设备连接
spi = spidev.SpiDev()
spi.open(0, 0)  # 设备编号为0，CE0引脚作为SS

# 定义SPI数据传输参数，其中CPOL=0、CPHA=1表示SPI协议的模式0
spi.max_speed_hz = 1350000
spi.mode = 0b01

# 获取指定通道上的原始ADC值
def read_adc(channel):
    adc = spi.xfer2([1, (8 + channel) << 4, 0])
    data = ((adc[1] & 3) << 8) + adc[2]
    return data

# 测试读取第一个通道的原始ADC值
print(read_adc(0))

spi.close() # 关闭SPI设备连接

方式二：通过RPi.GPIO库来直接操作树莓派的GPIO引脚进行SPI通信

在软件SPI模式下，需要通过设置好MOSI（Master Out Slave In）、MISO（Master In Slave Out）、SCLK（时钟）和CE（片选）4个GPIO引脚的输入输出状态，来完成数据的发送和接收过程。

对于发送数据来说，需要按照SPI协议的时序，先拉低CE引脚，确定转换速率后，以每个位一个时钟的速度，通过MOSI引脚发送相应的比特数据给外设，最终拉高CE引脚，结束一次数据传输。

而对于接收数据来说，同样需要按照SPI协议的时序，先拉低CE引脚，确定转换速率后，以每个位一个时钟的速度，通过MOSI引脚向外设发送指令以获取数据，并以同样的速度通过MISO引脚接收返回的比特数据，最终拉高CE引脚，完成一次数据传输。

import RPi.GPIO as GPIO
import time

# 定义每个GPIO引脚对应的编号（BCM编码）
MOSI = 10   # 主设备数据输出 (Master Out Slave In)
MISO = 9    # 主设备数据输入 (Master In Slave Out)
SCLK = 11   # SPI时钟信号
SS = 8      # 从设备选择信号（Slave Select）

# 初始化GPIO引脚状态
GPIO.setmode(GPIO.BCM)
GPIO.setup(MOSI, GPIO.OUT)
GPIO.setup(MISO, GPIO.IN)
GPIO.setup(SCLK, GPIO.OUT)
GPIO.setup(SS, GPIO.OUT)

# 获取指定通道上的原始ADC值
def read_adc(channel):
    # 将SS拉低
    GPIO.output(SS, GPIO.LOW)
    time.sleep(0.0001)

    # 发送读取指令，并获取返回的原始ADC值
    command = channel | 0x18  # 将通道转换命令整合到5位，格式为：1 1 start channel SGL/DIF ODD/Sign MSBF
    send_bits(command, 5)
    adc_value = receive_bits(12)

    # 将SS拉高
    GPIO.output(SS, GPIO.HIGH)
    time.sleep(0.0001)

    return adc_value

# 向从设备发送数据位序列
def send_bits(bits, length):
    for bit in range(length - 1, -1, -1):
        GPIO.output(MOSI, (bits & (1 << bit)) > 0)
        toggle_clock()

# 接收从设备返回的数据位序列
def receive_bits(length):
    bits = 0
    for bit in range(length - 1, -1, -1):
        # 首先拉高SCLK以便让对方发出数据
        GPIO.output(SCLK, GPIO.HIGH)
        time.sleep(0.0001)

        # 然后将MISO的电平读取到bits变量中
        if GPIO.input(MISO):
            bits |= (1 << bit)

        # 最后拉低SCLK准备下一次数据传输
        GPIO.output(SCLK, GPIO.LOW)
        time.sleep(0.0001)

    return bits

# 求解第一个通道（CH0）上的原始ADC值
print(read_adc(0))

# 关闭GPIO引脚状态
GPIO.cleanup()
