一阶电路和二阶电路的时域分析（1）——“电路分析”

小雅兰期末加油冲冲冲！！！

---

---

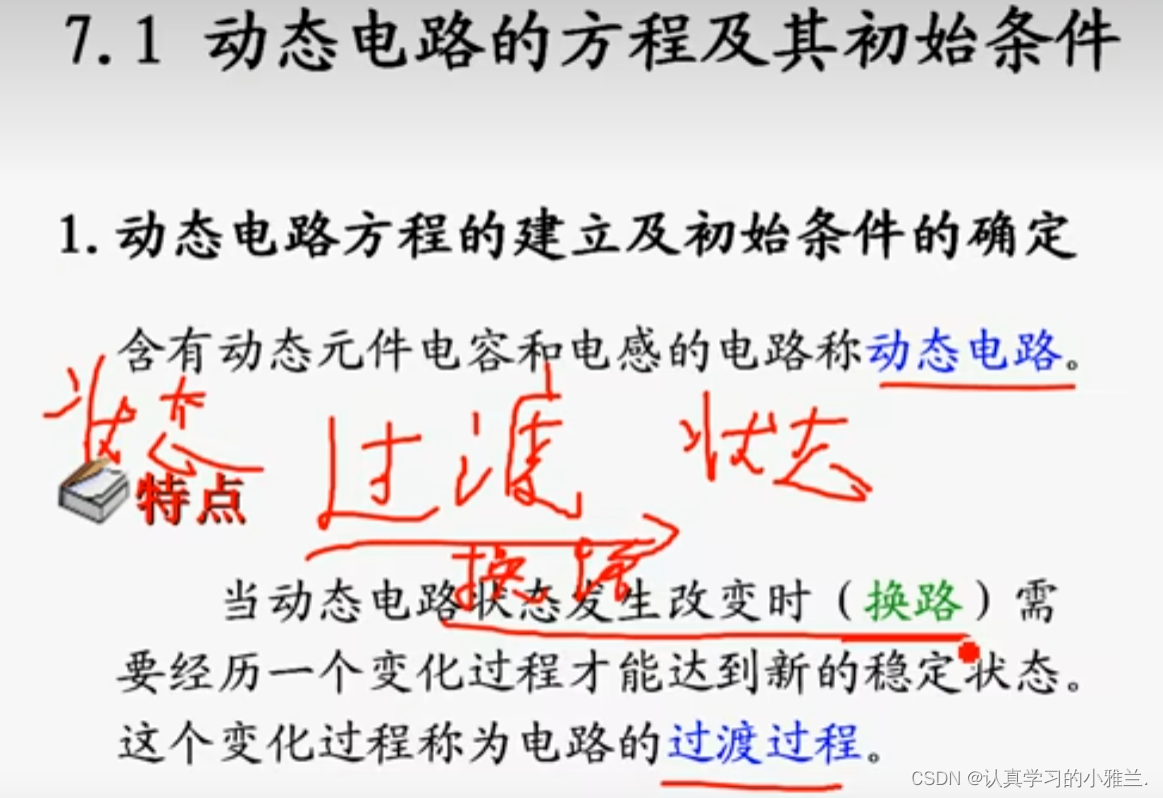

动态电路的方程及其初始条件

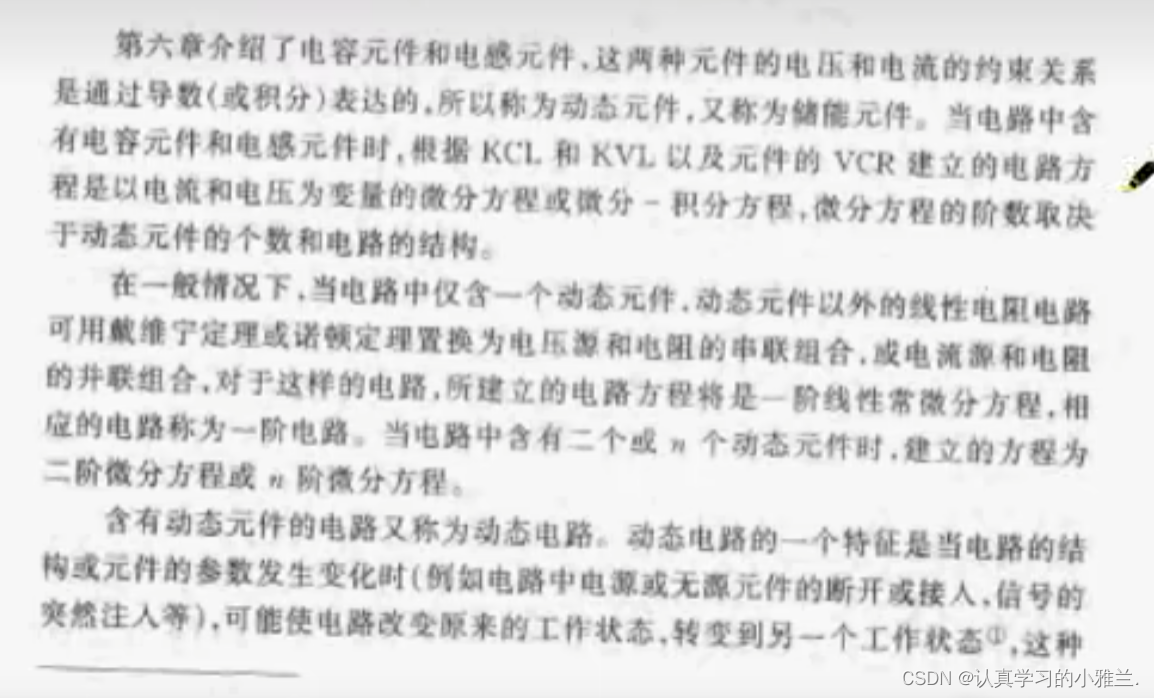

 动态电路，物理学名词，是指含有储能元件L、C的电路，动态电路方程的阶数通常等于电路中动态元件的个数。

• 动态电路是指含有储能元件的电路。
• 当动态电路状态发生改变时需要经历一个变化过程才能达到新的稳定状态，这个变化过程成为电路的过渡过程；
• 描述动态电路的电路方程为微分方程；
• 动态电路方程的阶数通常等于电路中动态元件的个数。

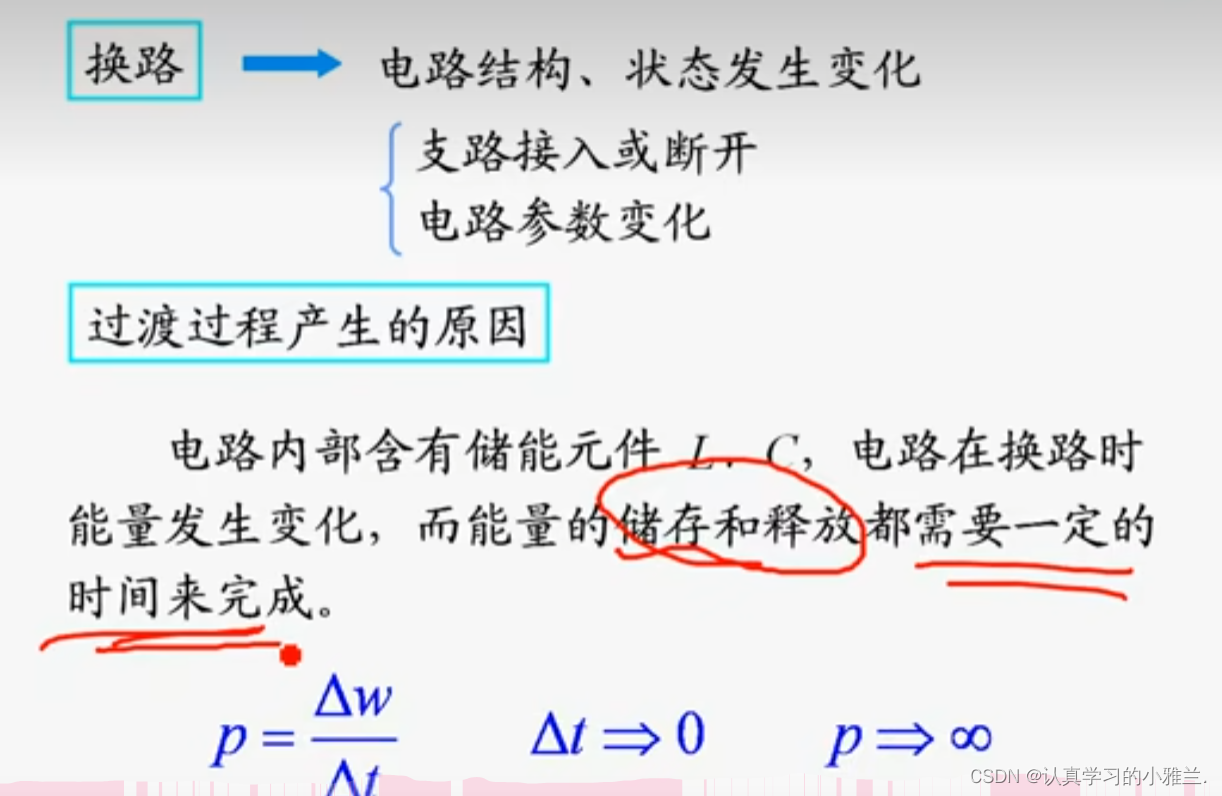

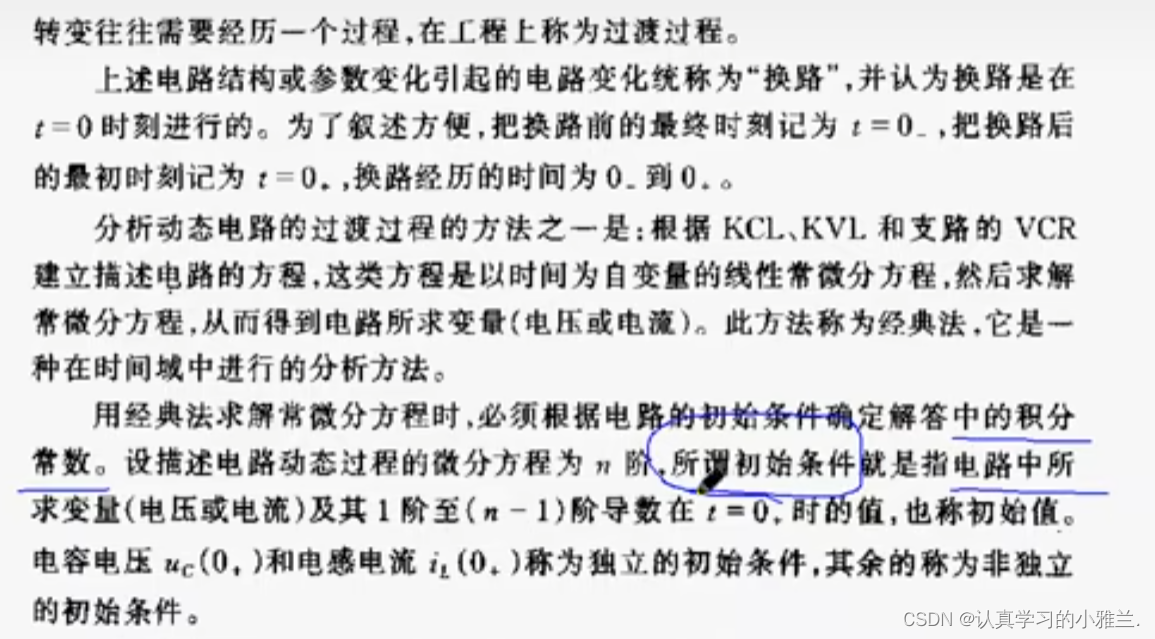

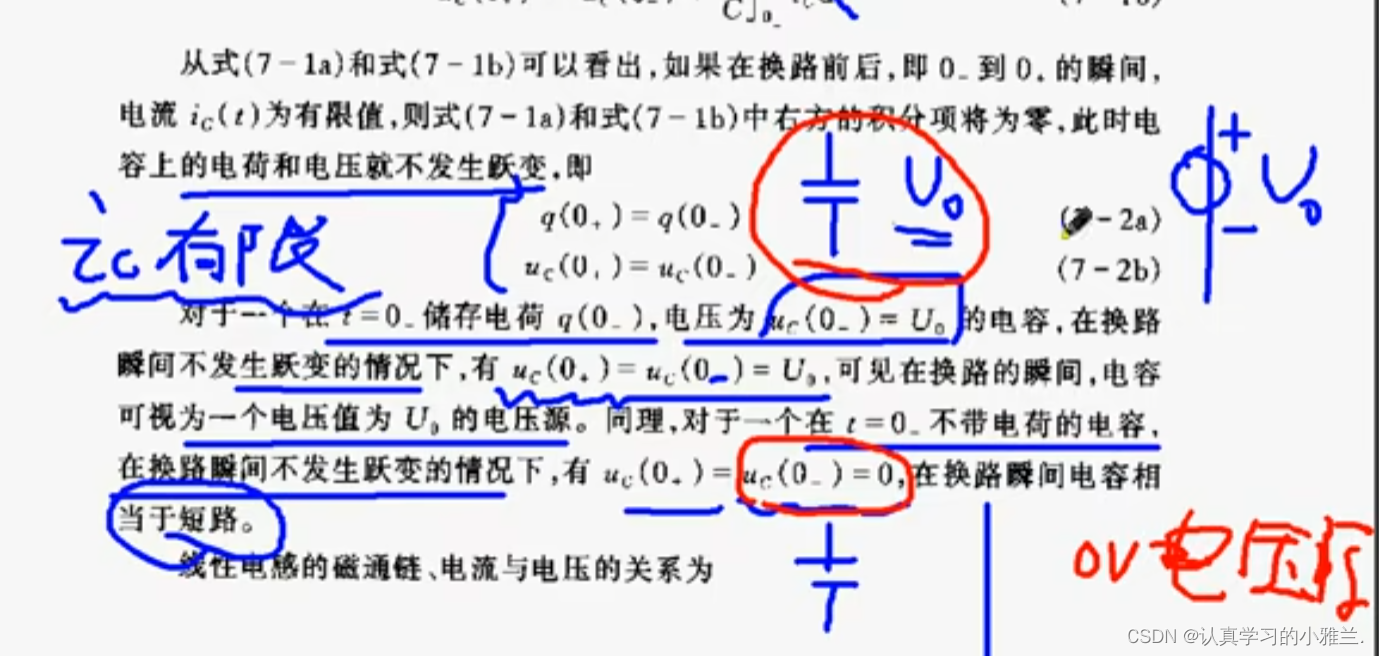

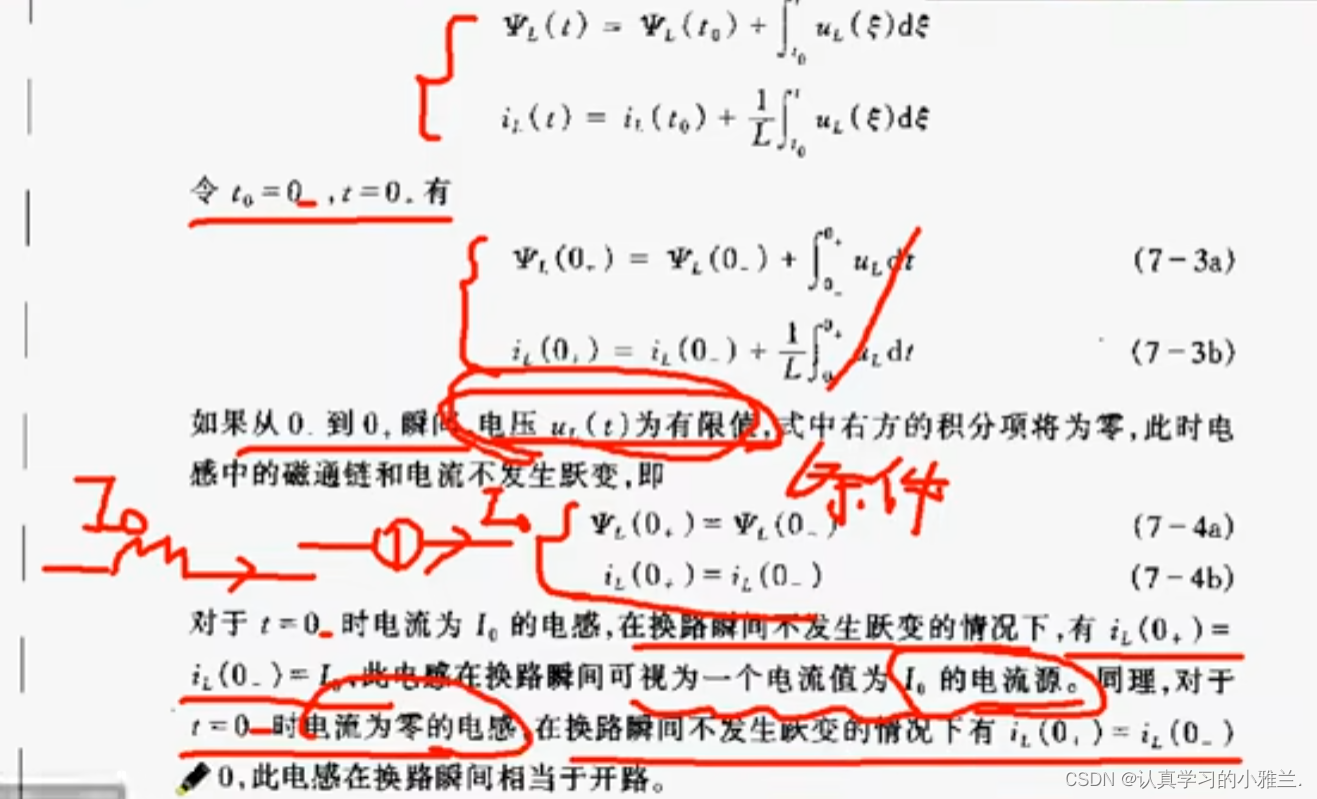

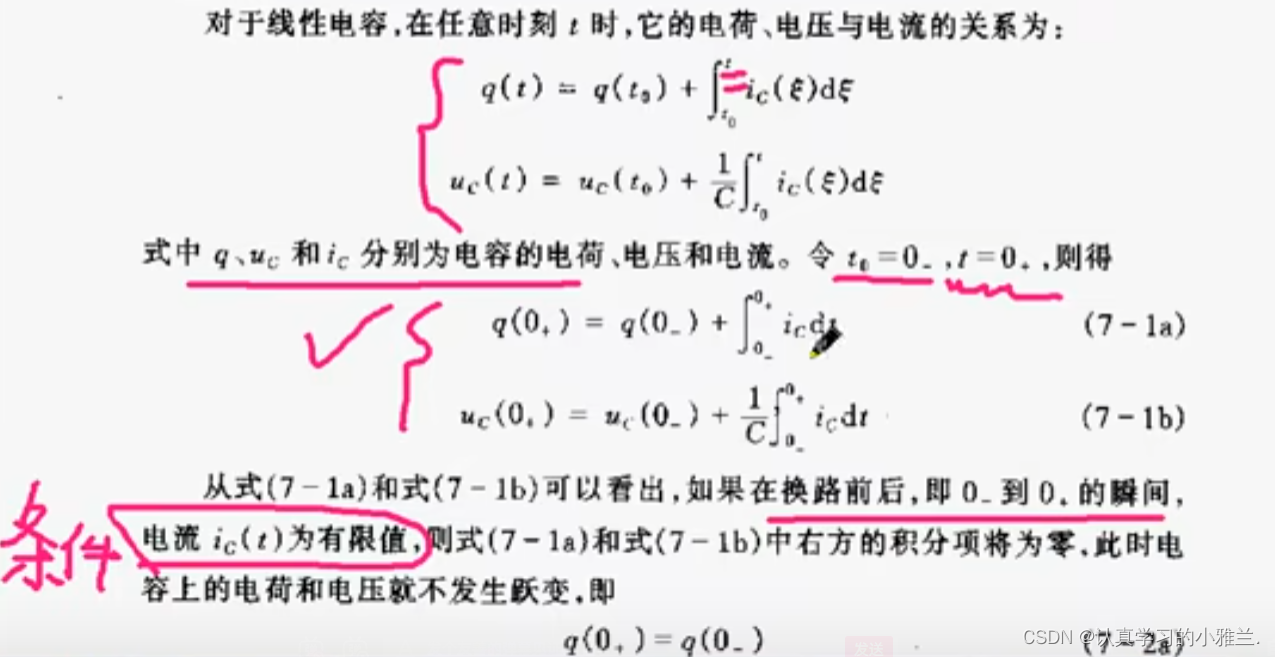

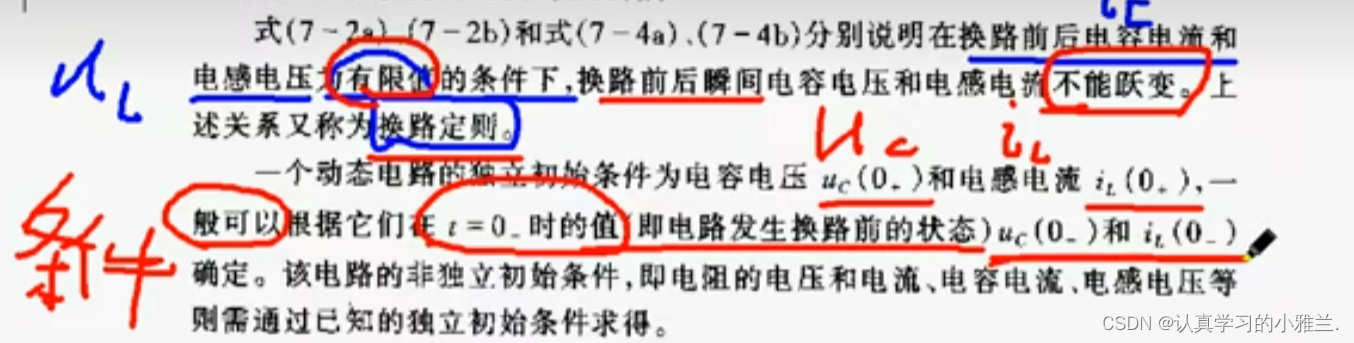

 电路内部含有储能元件L、C，电路在环路（支路介入或断开、电路参数变化等）时能量发生变化，而能量的储存和释放都需要一定的时间来完成。

动态电路的分析是指当电路发生换路后,电路中电压、电流随时间变化的规律、动态电路分析的方法,有经典法和变换域分析法。

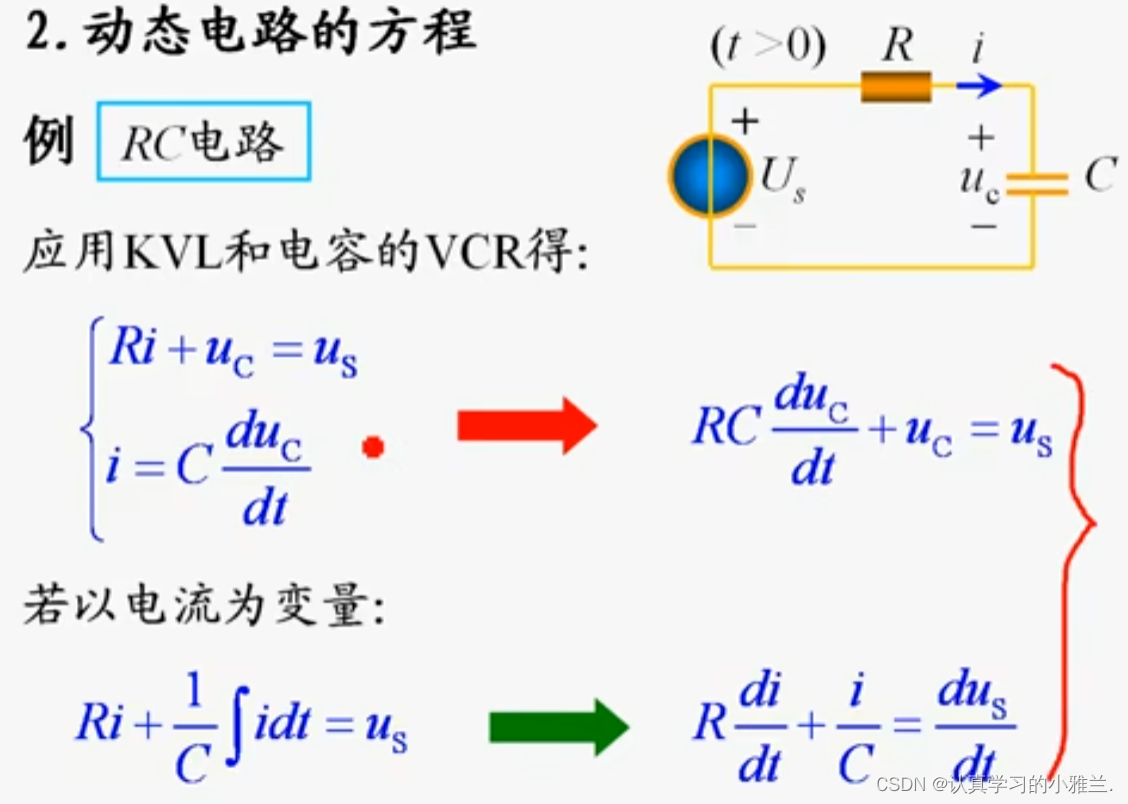

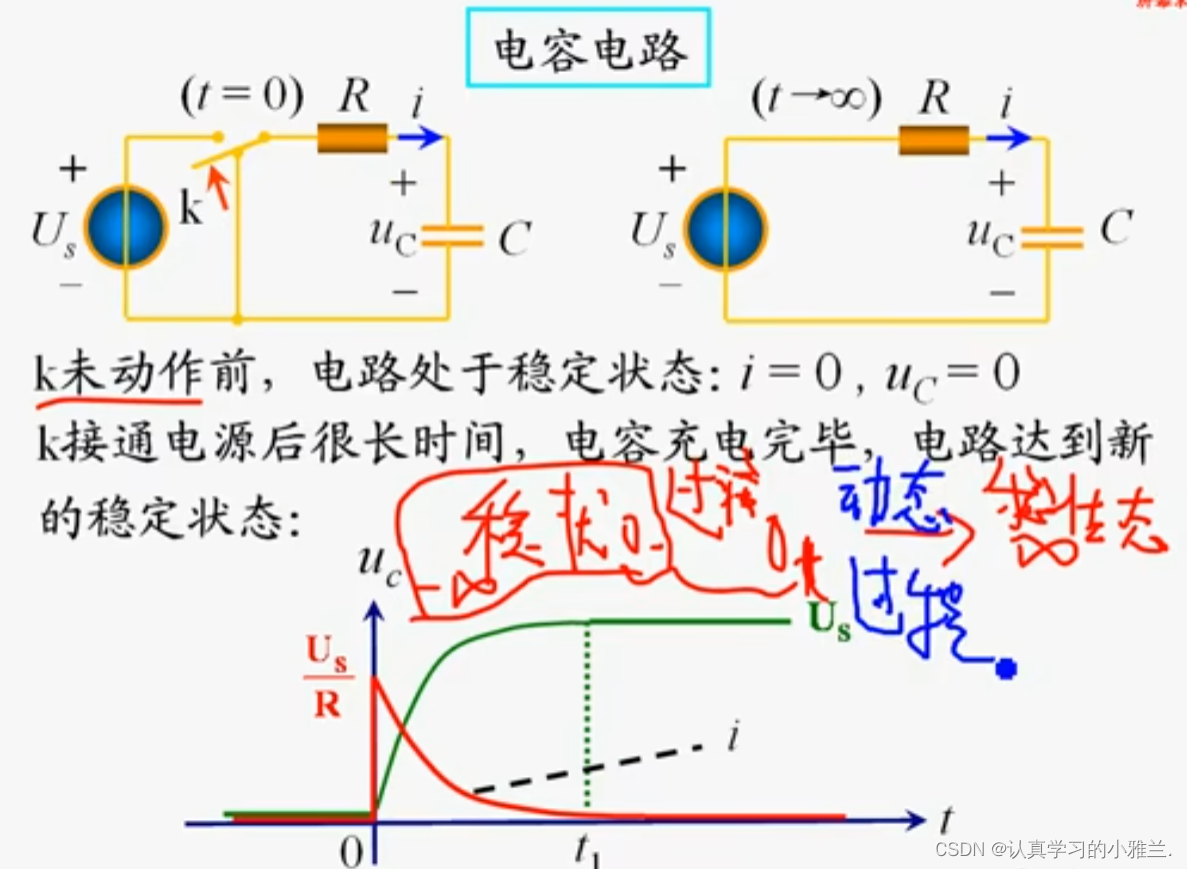

在一阶RC电路中，动态电路的方程：
Ri+uc=Us 得 Ri(duc/dt)+uc=Us

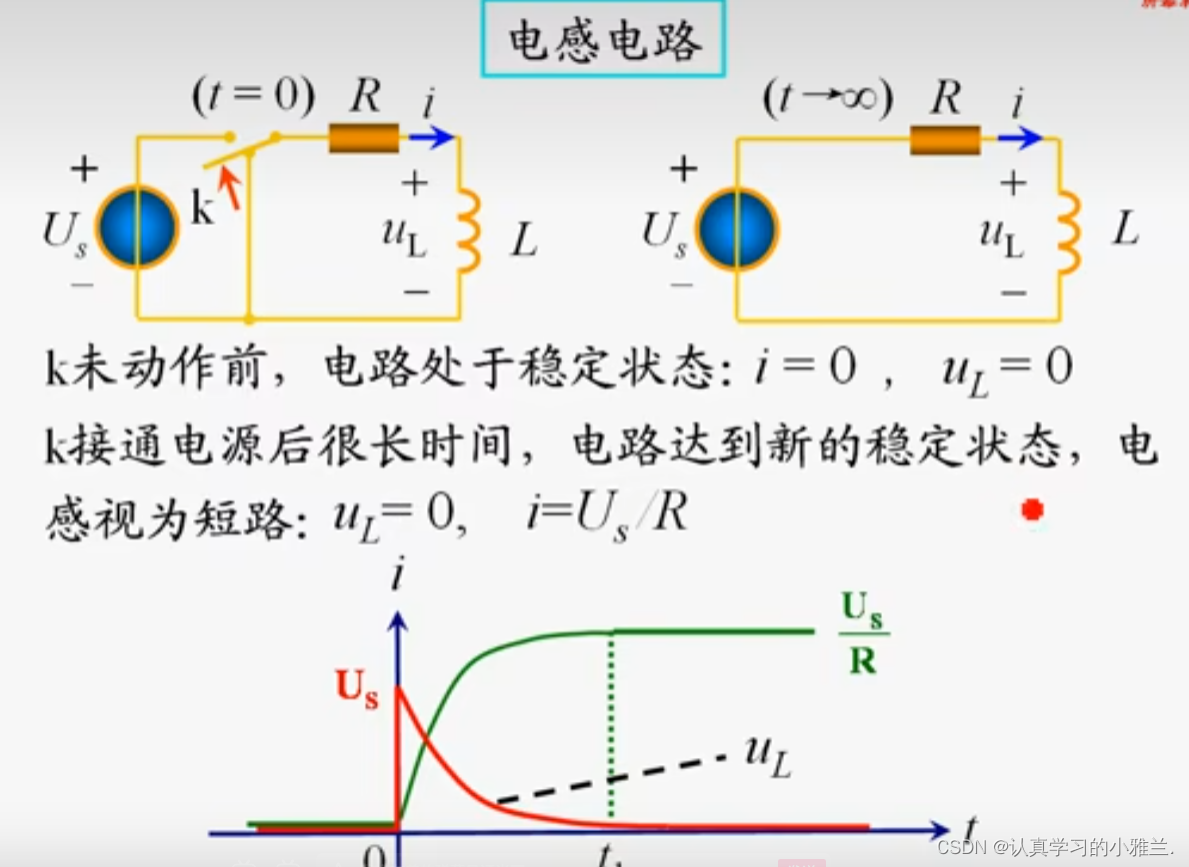

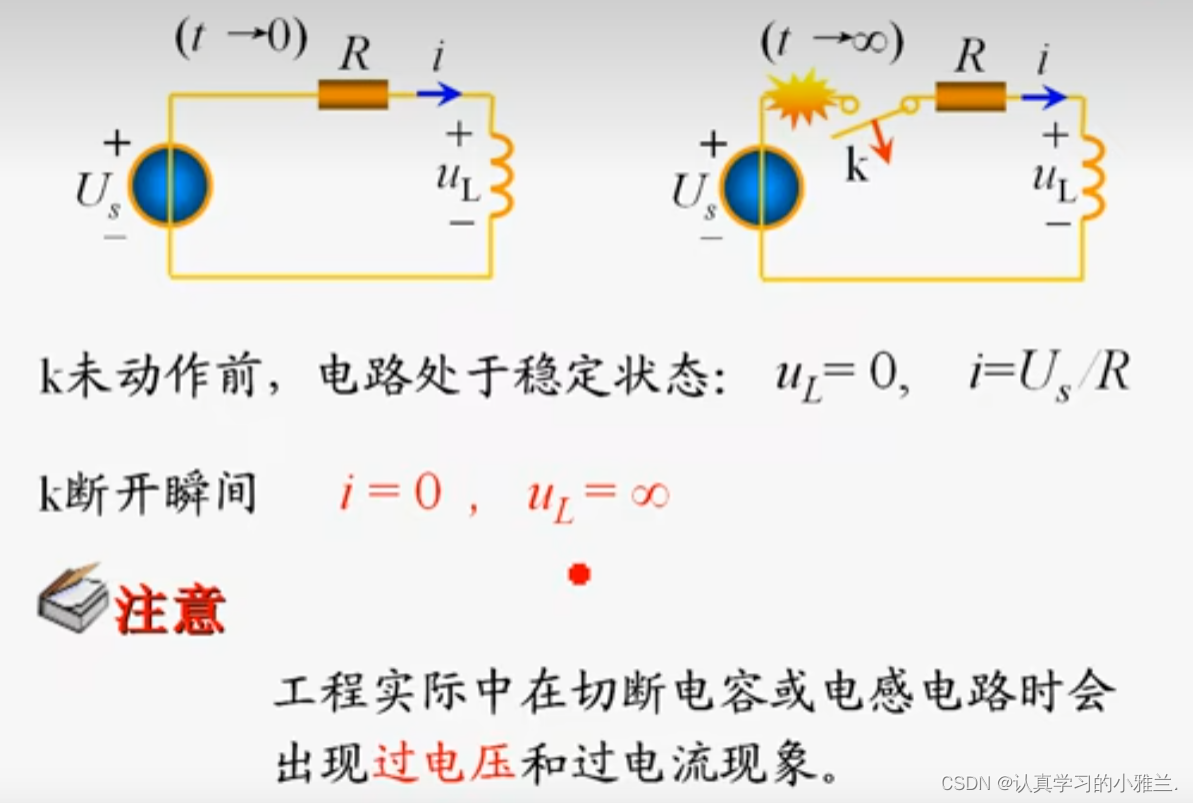

在一阶RL电路中，动态电路的方程：
Ri+uL=Us 得 Ri+L(di/dt)=Us

通俗的说,动态电路就是含有动态元件(LorC)的电路.动态电路在任一时刻的响应(response,由激励产生的电流和电压称为响应)与激励(excitation,在电路中产生的电压和电流的起因,叫激励)的全部过去历史有关,这是由动态元件的性能所决定的.

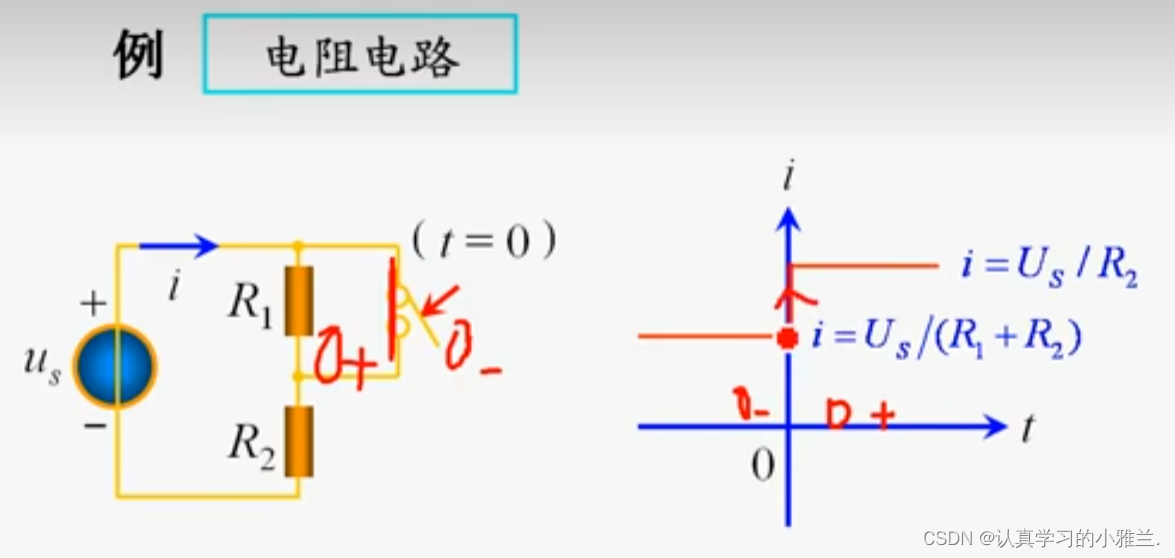

 当开关闭合时，电路中由两个电阻变为一个电阻，发生了跳变

这种电路就不是动态电路，中间没有过渡状态



---

 好啦，今天的知识点就到这里啦，继续复习呀！！！明天考电路分析加油！！！
