高频电子线路-无线电的产生发射与接收

一个导体如果载有高频电流，就有电磁能向空间辐射。

电磁能以波的形式向外传播的称为电磁波。

高频率的电流称为载波电流，简称载波（carrier）。

载有载波电流，能使电磁能以电磁波的形式向空间发射的导体，称为发射天线。

如果我们设法用电报或者电话信号控制载波电流，则电磁能中就含有所要发送的电报或者电话信息，这也就是无线电信号发送的过程。在接收端，首先由接收天线将接收天线将受到的电磁波还原为发送端相似的高频电流，然后经过检波，去除原来电报或者电话的信号，这也就完成了无线电通信。

在发射电话信号时，必须将声音加在高频电流（载波）上，这个过程称为调制。

调制的方法分为两大类：连续波调制与脉冲波调制。

连续波调制有三种方式：（1）调幅（2）调频（3）调相

调幅：载波频率与相角不变，载波的幅度则按照信号的变化规律变化。高频信号变化所形成的包络波形就是原信号的波形。

调频：载波的振幅不变，载波的瞬时频率则按照信号的变化规律变化。

调幅：载波的振幅不变，载波的瞬时相位则按照信号的变化规律变化。

调频和调相统称：调角。

脉冲波调制：要使脉冲本身的参数（脉冲振幅、脉冲宽度、脉冲位置）按照信号的规律变化，即使脉冲信号本身先包含信号，然后再用这个已调脉冲数字信号对载波进行调制。这就是脉冲波调制的过程。

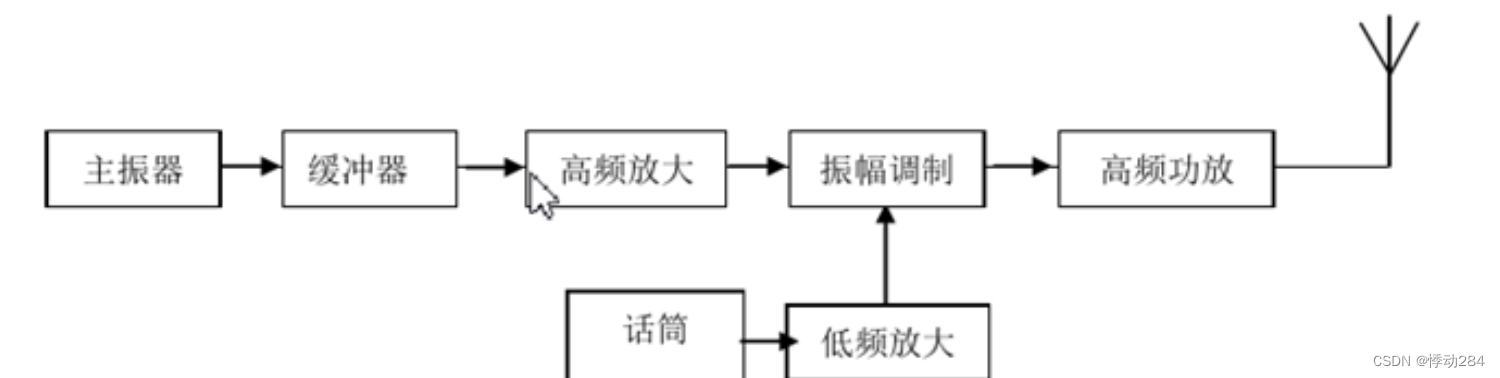

举例调幅发射机方框图来说明发射机的主要组成部分。它包括三部分：高频部分，音频部分和电源部分。

高频部分：主振荡器（产生频率稳定的载波，主要使用石英晶体振荡器）、缓冲放大器（削弱后级对主振的影响）、倍频器（如果载波频率较高，则由于晶体频率一般不能太高，因而在缓冲级之后还应加一级或者若干倍频器，以使频率提高到所需的值）、中间放大器（逐步提高输出功率）、功放推动级与末级功放（提高到所需发射功率电平）。

低频部分：话筒、低频电压放大级、低频功率放大级与末级低频功率放大级。低频信号通过逐级放大，在末级功放处得到所需功率电平，以便对高频末级功率放大器进行调制，因此末级低频放大器也叫调制器，末级高频功率放大级则称为受调放大器。

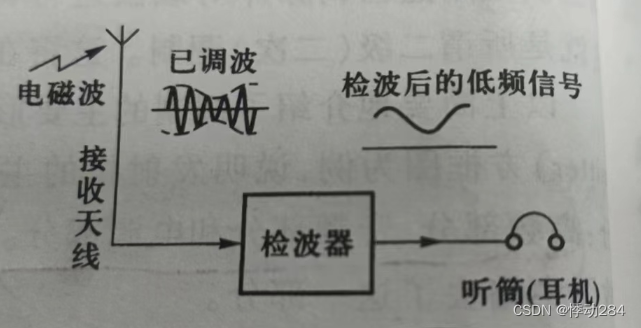

无线电信号的接收过程正好和发送过程相反。，在接收处，先用接收天线将接收到的电磁波转化为已调波电流，然后从已调波电流中检出原始信号，这个过程称为解调（检波）

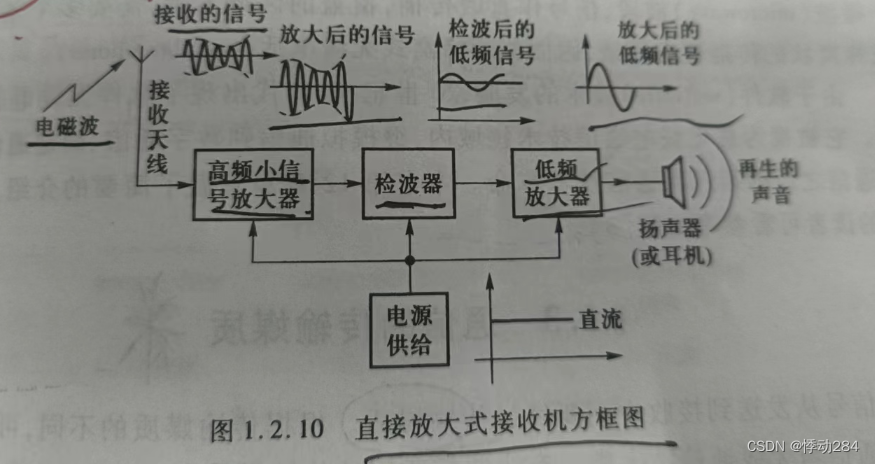

这种接收机的缺点：对于不同频率，接收机的灵敏度（接收弱信号的能力）和选择性（区分不同电台的能力）变化较剧烈，而且灵敏度因为受到高频放大器不稳定的影响，不能过高。所以现在使用的是超外差式接收机。

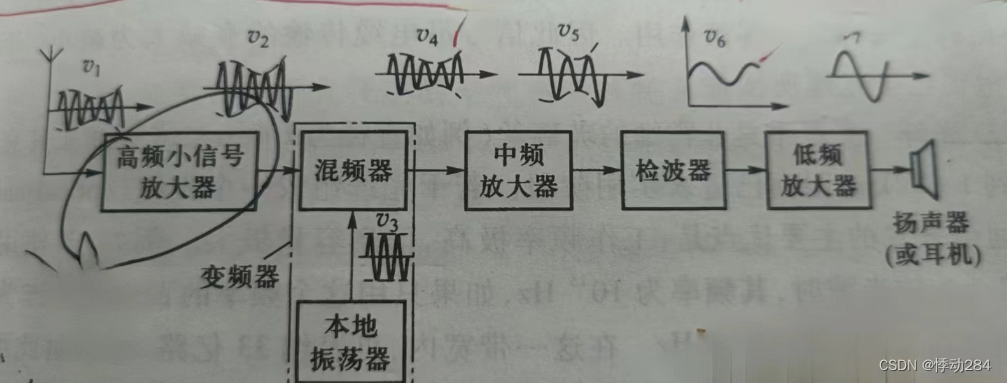

从天线接收到的微弱高频信号v1先经过一级或者几级高频小信号放大器为v2，然后传送至混频器与本地振荡器所产生的等幅振荡电压v3想混合，得到输出电压v4包络线状不变，仍与原来信号相似，但是载波频率则转化成v2与v3两个高频频率之差（或和）。这叫作中频。中频电压v4经过中频放大器为v5，送入检波器，得检波输出电压v6，最后v6，再经过低频放大器为v7，送到扬声器中转化成声音信号。

超外差式接收机的核心是混频器部分，其作用是将接收到不同载波频率转变为固定的中频，所以中频放大器的选择性和增益都与接收的载波频率无关。克服了直接放大式的缺点。混频器和振荡器往往共用一个电子器件，合并为一个电路，这时也就叫做变频器。
