STM32F103C8T6 Modbus协议读取温湿度

一.通过CubeMX配置

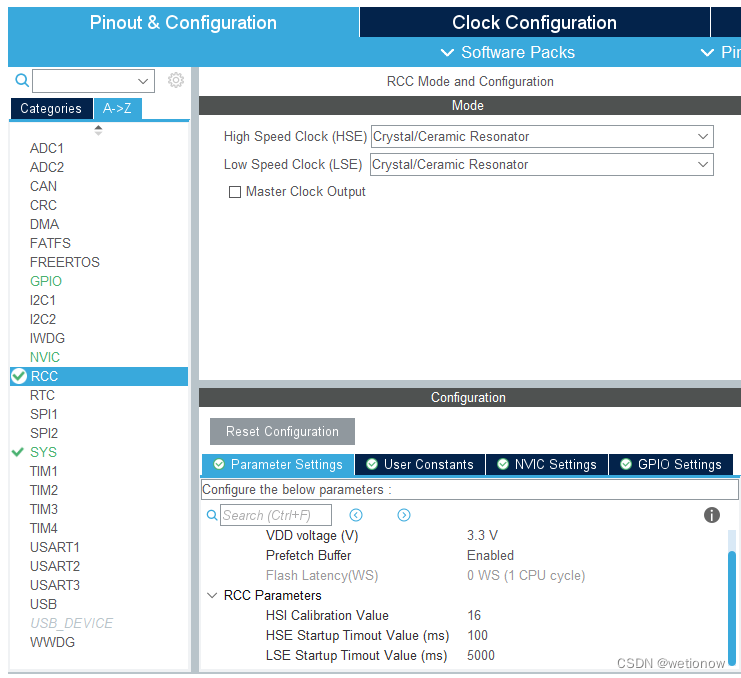

1.RCC配置

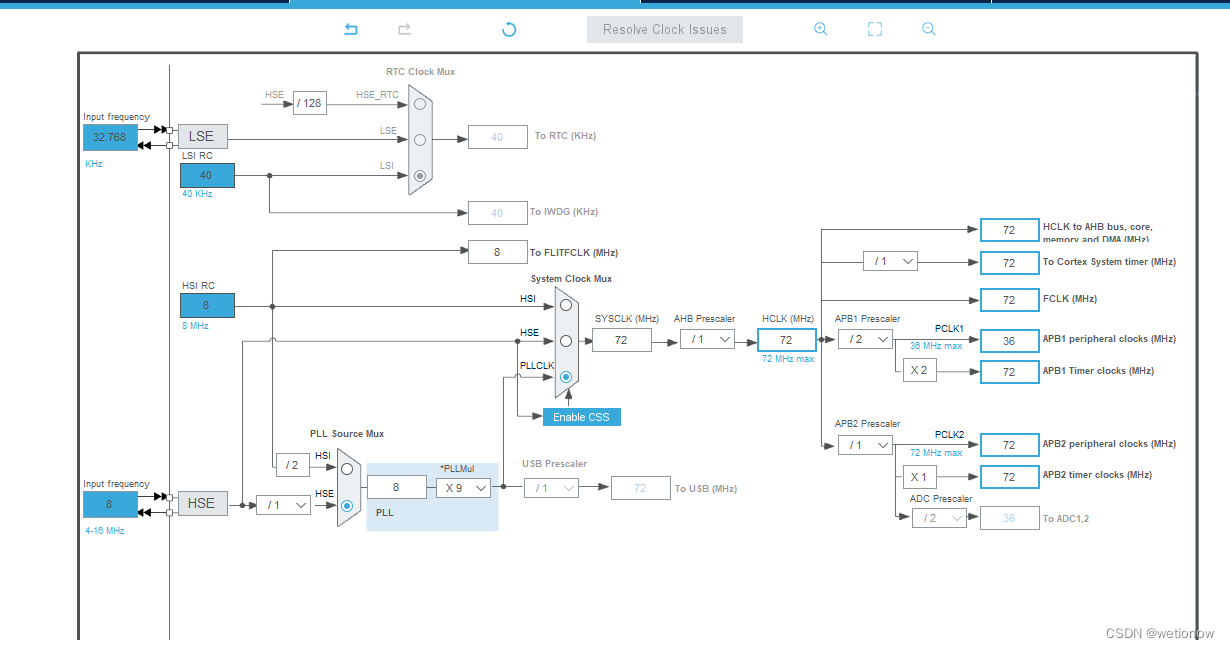

2.配置时钟

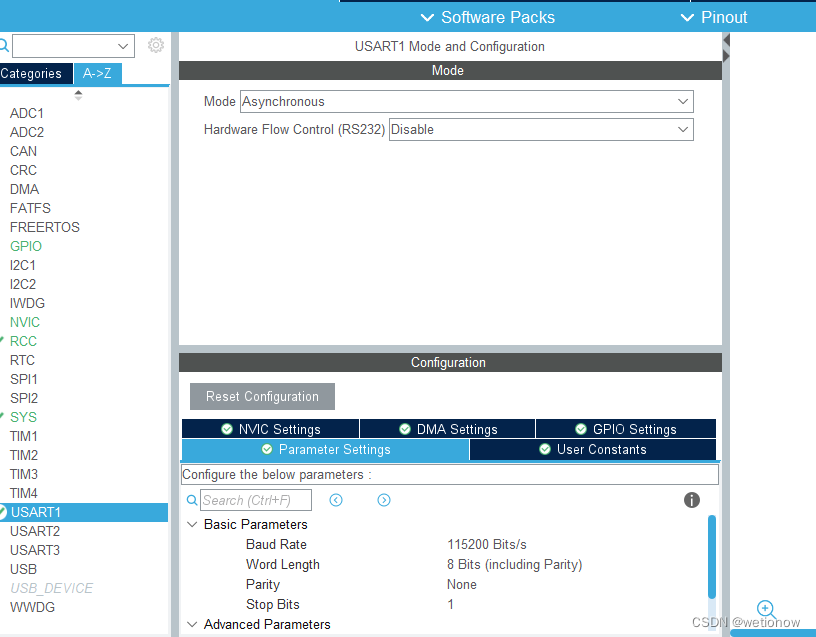

3.配置串口一

4.配置串口二

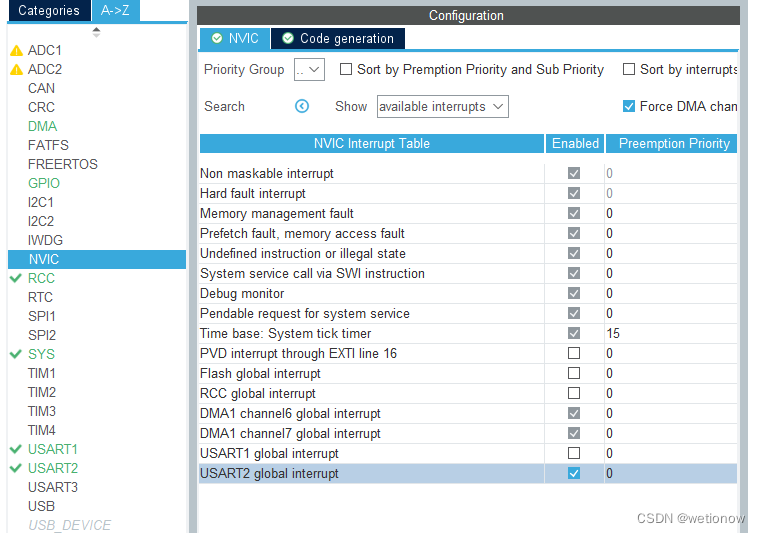

5.配置中断

二.代码设置

1.重定向输出串口一

 usart.c

#include <stdio.h>
int fputc(int ch,FILE *f)

{
    HAL_UART_Transmit(&huart1,(uint8_t *)&ch,1,0xFFFF);
		//等待发送结束
	while(__HAL_UART_GET_FLAG(&huart1,UART_FLAG_TC)!=SET){
	}

    return ch;
}

2.中断处理

stm32f1xx_it.c

void USART2_IRQHandler(void)
{
uint32_t tmp = 0;
	tmp =__HAL_UART_GET_FLAG(&huart2,UART_FLAG_IDLE); //获取IDLE标志位
	if((tmp != RESET))//idle标志被置位
	{
		//清除标志位
		//__HAL_UART_CLEAR_IDLEFLAG(&huart2);
		//清除状态寄存器SR,读取SR寄存器可以实现清除SR寄存器的功能
		huart2.Instance->SR;
		//读取数据寄存器中的数据
		huart2.Instance->DR;
		HAL_UART_DMAStop(&huart2); //
		// 获取DMA中未传输的数据个数
		dataLength=hdma_usart2_rx.Instance->CNDTR;
		// 接受完成
		isDataEnd = 1;
		//清除标志位
		__HAL_UART_CLEAR_IDLEFLAG(&huart2);
	}
	HAL_UART_IRQHandler(&huart2);
	}

3.设置mian.c

extern DMA_HandleTypeDef hdma_usart2_rx;

//modbus问询帧
uint8_t commands[3][8]={
{0x01,0x03,0x00,0x00,0x00,0x02,0xC4,0x0B},
{0x02,0x03,0x00,0x00,0x00,0x02,0xc4,0x38},
{0x03,0x03,0x00,0x00,0x00,0x02,0xC5,0xE9},
};
//modbus应答帧
uint8_t dataBuff[20];
//中断完成标志
uint8_t isDataEnd=0;
//应答帧长度
uint8_t dataLength;

//温度
uint16_t temperature;
//湿度
uint16_t humidity;

//使能idle中断
__HAL_UART_ENABLE_IT(&huart2, UART_IT_IDLE);
  /* Infinite loop */
  //打开串口DMA接收
  __HAL_UART_ENABLE_IT(&huart2, UART_IT_IDLE);
  /* USER CODE BEGIN WHILE */
  //传感器地址
 uint8_t i=0;
  while (1)
  {
    /* USER CODE END WHILE */

	  //中断完成,解析应答帧
	if(isDataEnd){
		//提取湿度
		humidity=(dataBuff[3] << 8) + (dataBuff[4]);
		//提取温度
		temperature=(dataBuff[5] << 8) + (dataBuff[6]);
		//串口一发送解析结果
		printf("温度: %.1f\t 湿度: %.1f\r\n",temperature/10.0,humidity/10.0);
		memset(dataBuff,0,sizeof(dataBuff));//清空接收数组
		isDataEnd=0;//清除接收结束标志位
	}
	//发送第 i 个传感器的 modbus 问询帧
	HAL_UART_Transmit(&huart2,commands[i],sizeof(commands),0xFFFF);
	//轮询读取三个传感器
	i=(i+1)%3;
	//打开串口DMA接收
	HAL_UART_Receive_DMA(&huart2,dataBuff,sizeof(dataBuff));

	//程序运行标志,闪灯
	HAL_Delay(1000);
	HAL_GPIO_TogglePin(GPIOC,GPIO_PIN_13);
    /* USER CODE BEGIN 3 */
  }
