物联网工程实施实训室解决方案

一、引言

随着物联网技术的快速发展，物联网工程实施实训室的建设成为培养高素质物联网技术人才的重要环节。本方案旨在提供一个功能齐全、设备先进的物联网实训室，帮助学生掌握物联网设备的安装、组网、调试、联动及维护等技能。通过多功能综合布线实训装置、多种传感器、执行器、物联网网关等设备的配置，结合固件烧写软件和配置软件，确保实训室具备高度的实操性和教学效果。

二、实训室设计目标

（一）教学目标

1. 硬件设备认知与应用能力

培养学生对物联网系统中各类硬件设备的全面认知与熟练使用能力。学生应能够准确识别并理解传感器、执行器、网关、数据采集模块等硬件设备的功能特性与工作原理，掌握其安装、调试与维护方法，确保设备在物联网系统中稳定运行。

2. 系统集成原理与技术掌握

使学生深入掌握物联网系统集成的基本原理和技术，涵盖综合布线、传感器网络构建、数据采集与处理等关键环节。通过实践操作，学生能够根据实际需求设计合理的网络架构，配置网络设备，实现设备之间的互联互通，构建完整的物联网系统。

3. 实际项目应用能力提升

着重提升学生在真实项目中的综合应用能力，包括设备的安装、组网、调试、联动及维护等环节。学生应能够独立完成物联网项目的实施过程，解决实际问题，具备应对复杂场景和突发状况的能力，为未来从事物联网相关工作积累实践经验。

（二）能力培养目标

1. 硬件设备操作能力

学生能够熟练操作各类物联网硬件设备，包括但不限于多功能综合布线实训装置、多种传感器与执行器、中间继电器、时间继电器、物联网网关、数据采集模块、LoRa 模块、串口服务器、智能识别摄像机等。掌握设备的安装、调试、故障排查与维护方法，确保设备在系统中正常运行。

2. 网络组建与配置能力

培养学生组建物联网网络的能力，包括网络架构设计、网络设备配置、通信协议设置等。学生应能够根据项目需求，选择合适的网络拓扑结构，配置物联网网关、路由器、交换机等网络设备，实现设备之间的稳定通信，保障网络的性能与安全性。

3. 系统调试与联动能力

使学生掌握物联网系统的调试方法，能够对传感器数据采集、执行器动作控制、网关数据传输等功能进行测试与优化。同时，培养学生实现设备联动的能力，通过编程与逻辑控制，完成多个设备之间的协同工作，实现特定的物联网应用场景。

4. 系统维护与故障排除能力

培养学生对物联网系统的维护意识与故障排除能力。学生应能够制定系统的日常维护计划，定期巡检设备，备份数据，及时发现并解决系统运行过程中出现的故障，保障系统的长期稳定运行。

（三）知识与技能目标

1. 硬件设备知识

学生应掌握物联网系统中各类硬件设备的基本知识，包括设备的分类、功能、性能指标、应用场景等。了解传感器的工作原理与数据采集方法，熟悉执行器的驱动方式与控制逻辑，掌握网关的通信协议与数据转发机制。

2. 系统集成技术知识

学生应深入理解物联网系统集成的基本原理，掌握综合布线的规范与技术，了解传感器网络的构建方法，熟悉数据采集与处理的流程。掌握物联网网络的组建技术，包括网络架构设计、网络设备配置、通信协议设置等。

3. 实际项目操作技能

学生应具备物联网项目的实际操作技能，包括设备的安装与调试、网络的组建与配置、系统的调试与联动、系统的维护与故障排除等。能够独立完成物联网项目的实施过程，解决实际问题，具备应对复杂场景和突发状况的能力。

（四）综合素质目标

1. 创新思维能力

通过实践教学，激发学生的创新思维，鼓励学生在物联网项目中尝试新的解决方案，探索新的应用场景。培养学生的创新意识与创新能力，为物联网技术的发展与应用提供新的思路与方法。

2. 团队协作能力

物联网项目的实施需要多人协作完成，学生在实训过程中应培养团队协作能力，学会与他人沟通、协调，共同完成项目任务。通过团队合作，提高学生的沟通能力、组织能力与团队精神。

3. 职业素养

培养学生的职业素养，包括责任心、敬业精神、职业道德等。学生应具备良好的职业操守，遵守行业规范与法律法规，注重数据安全与隐私保护，为未来的职业发展奠定良好的基础。

三、实训室总体架构

（一）实训环境概述

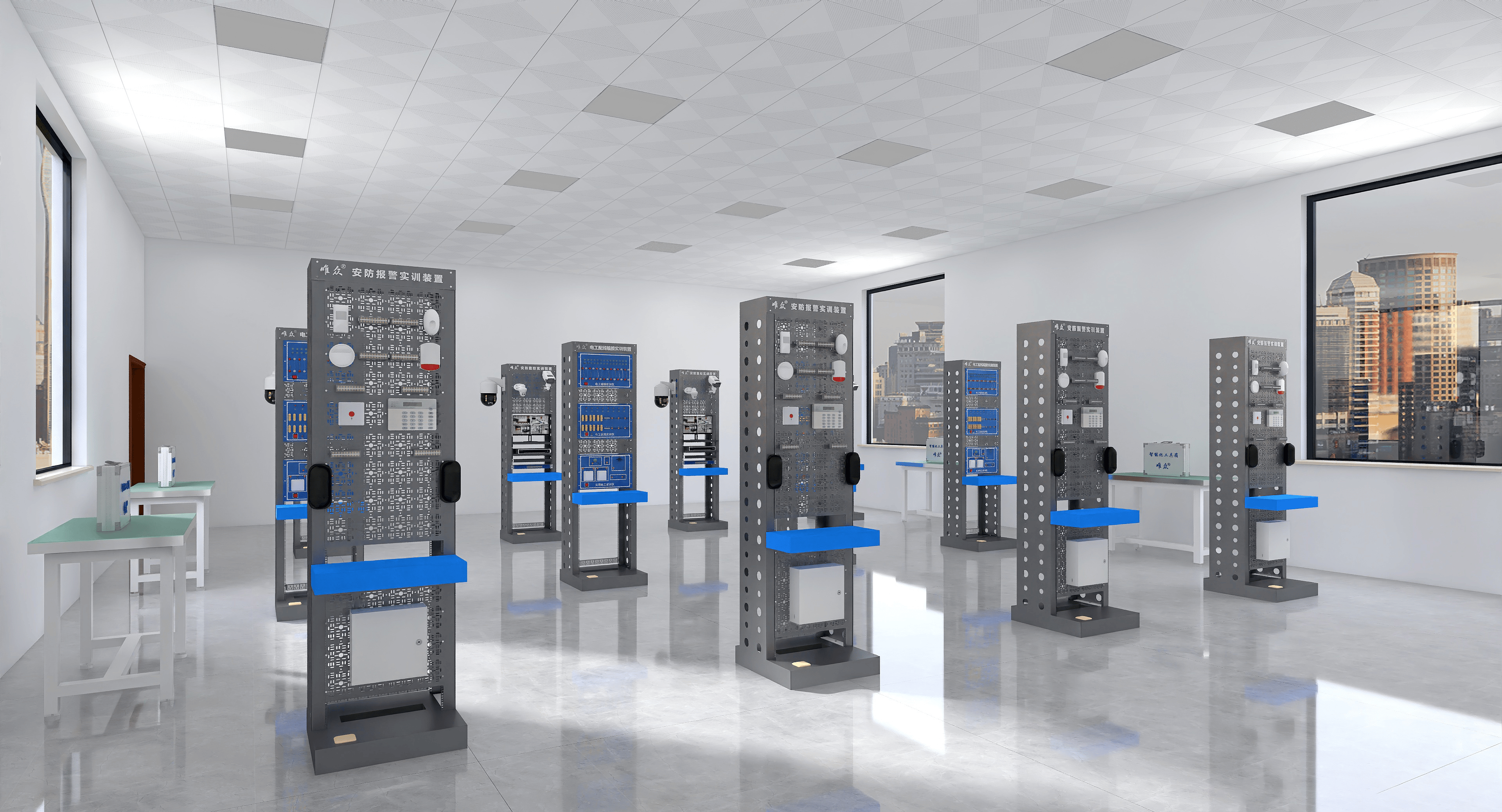

实训室布局需兼顾教学演示与实操练习，划分为理论教学区、设备展示区、实操工作区及测试调试区。每个区域通过高效的综合布线系统相连，确保数据传输的稳定性与安全性。

（二）实训室设备基本配置

1.多功能综合布线实训装置

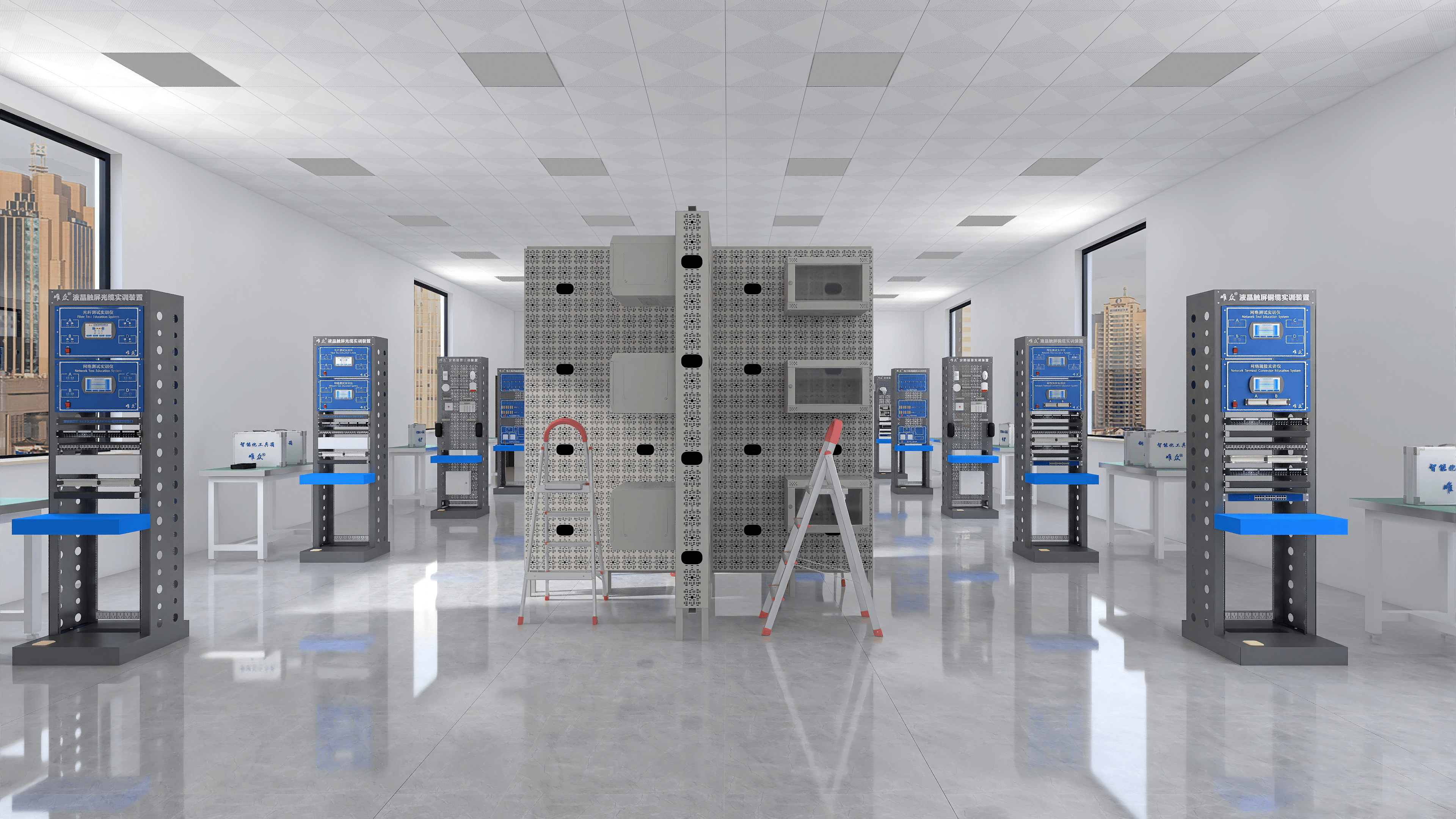

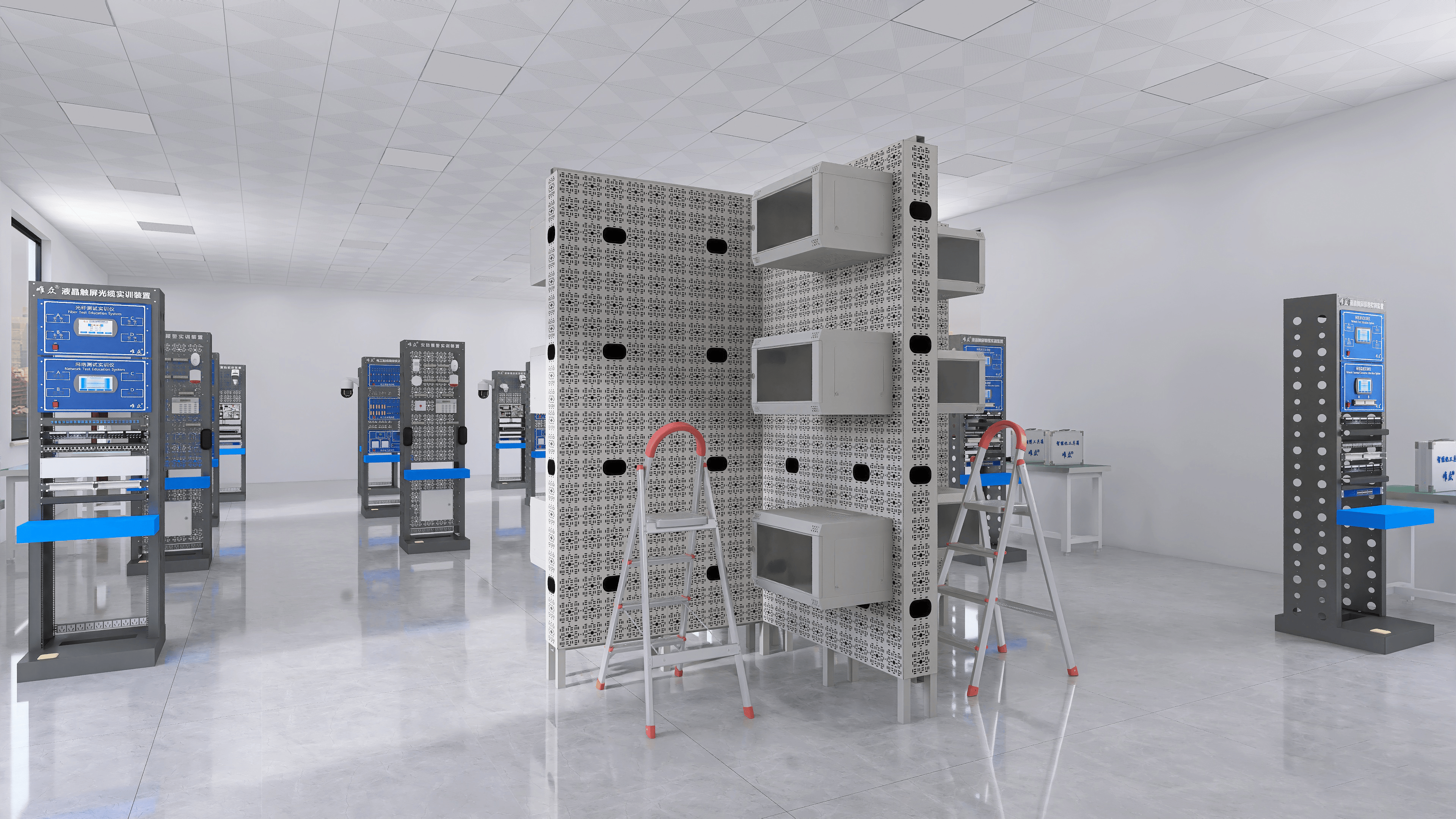

功能特点：可进行双绞线打线、跳线制作、端接测试、光纤端接和配线等实训项目，满足 6 人同时操作，具备可维护性强、结构化设计等优点，能模拟真实网络布线环境。

应用场景：用于综合布线系统的基础教学和实践操作，帮助学生掌握网络布线的基本技能和规范，为后续物联网设备的网络连接提供基础支持。

2.多种传感器

类型：包括温湿度传感器、光照传感器、烟雾传感器、气体传感器、压力传感器等。

功能特点：能够检测环境中的各种物理量，并将其转换为电信号输出，为物联网系统提供感知数据。

应用场景：用于构建各种物联网应用场景，如智能家居、智能环境监测、工业自动化等，让学生了解不同类型传感器的工作原理和应用方式。

3.多种执行器

类型：如电机、电磁阀、继电器、舵机等。

功能特点：根据控制信号执行相应的动作，实现对环境或设备的控制。

应用场景：在物联网系统中用于实现自动化控制功能，如智能窗帘控制、智能灌溉系统、智能安防报警等，让学生掌握执行器的驱动原理和控制方法。

4.中间继电器与时间继电器

功能特点：中间继电器用于增加触点数量及容量，时间继电器则能根据设定的时间间隔控制电路开关，实现延时启动、延时关闭或周期性控制等功能。

应用场景：在复杂的物联网控制系统中，用于实现逻辑控制和时间控制，如智能照明系统的定时控制、设备的延时启动等，帮助学生理解继电器在自动化控制中的重要作用。

5.物联网网关

功能特点：作为物联网系统的核心设备，具备多种通信接口（如以太网、Wi-Fi、4G/5G、LoRa 等），能够实现不同网络协议之间的转换和数据传输，将传感器采集的数据上传到云端或服务器，并接收控制指令下发到执行器。

应用场景：用于构建物联网网络架构，实现设备之间的互联互通，让学生掌握物联网网关的配置和使用方法，理解其在网络中的核心地位。

6.数据采集模块

功能特点：能够对传感器输出的模拟信号或数字信号进行采集，并转换为适合传输和处理的数据格式。

应用场景：在物联网数据采集环节中起到关键作用，让学生学会如何选择合适的数据采集模块，以及如何进行数据采集和预处理。

7.LoRa 模块

功能特点：采用 LoRa 通信技术，具有低功耗、长距离传输、高容量等特点，适合在物联网场景中实现设备之间的无线通信。

应用场景：用于构建低功耗广域网（LPWAN）的物联网应用，如智能抄表、智能农业监测等，让学生了解 LoRa 技术的优势和应用范围。

8.串口服务器

功能特点：将串口设备转换为网络设备，使串口设备能够通过网络进行通信和数据传输。

应用场景：在物联网系统中用于连接一些只具备串口通信功能的设备，如工业仪表、智能门禁控制器等，让学生掌握串口服务器的配置和使用方法，实现不同类型设备的网络接入。

9.智能识别摄像机

功能特点：具备智能识别功能，能够对视频图像进行分析和处理，实现人脸识别、车牌识别、行为分析等功能。

应用场景：用于智能安防、智能交通等领域的物联网应用，让学生了解智能识别摄像机的工作原理和应用价值，掌握其在物联网系统中的集成和使用方法。

10.固件烧写软件和配置软件

功能特点：用于对物联网设备的固件进行烧写和更新，以及对设备进行配置和调试，确保设备能够正常运行和实现所需功能。

应用场景：在物联网设备的安装、调试和维护过程中，让学生学会使用这些软件工具，提高设备的可靠性和稳定性。

四、实训教学内容

（一）设备安装与调试

1）实训目标：让学生掌握各种物联网设备的安装方法和技巧，能够正确安装传感器、执行器、网关等设备，并进行基本的功能调试。

2）实训内容：

Ø 传感器安装：根据应用场景选择合适的传感器，并将其安装到指定位置，确保传感器能够正常工作。

Ø 执行器安装：安装电机、电磁阀等执行器，并连接电源和控制线路，进行动作测试。

Ø 网关安装：安装物联网网关，配置网络参数，确保网关能够正常连接到网络。

Ø 数据采集模块安装：安装数据采集模块，并与传感器连接，进行数据采集测试。

Ø LoRa 模块安装：安装 LoRa 模块，并配置通信参数，实现设备之间的无线通信。

Ø 串口服务器安装：安装串口服务器，并将其连接到串口设备和网络，进行通信测试。

Ø 智能识别摄像机安装：安装智能识别摄像机，并配置相关参数，实现智能识别功能。

Ø 固件烧写与配置：使用固件烧写软件和配置软件，对设备进行固件烧写和参数配置，确保设备能够正常运行。

（二）物联网组网与配置

1）实训目标：让学生掌握物联网网络的组建方法和配置技巧，能够根据实际需求设计合理的网络架构，并进行网络设备的配置和调试。

2）实训内容：

Ø 网络架构设计：根据物联网应用场景，设计星型、树型或混合型等网络架构，确定设备之间的连接关系。

Ø 网络设备配置：配置物联网网关、路由器、交换机等网络设备的 IP 地址、子网掩码、网关地址等参数，实现设备之间的网络连接。

Ø 通信协议配置：配置设备之间的通信协议，如 TCP/IP、UDP、LoRaWAN 等，确保设备能够正常通信。

Ø 网络安全配置：配置网络防火墙、访问控制列表等安全策略，保障物联网网络的安全性。

Ø 网络性能测试：使用网络测试工具，对物联网网络的带宽、延迟、丢包率等性能指标进行测试和优化。

（三）物联网系统调试与联动

1）实训目标：让学生掌握物联网系统的调试方法和联动控制技巧，能够实现多个设备之间的协同工作，完成特定的物联网应用功能。

2）实训内容：

Ø 系统功能测试：对安装和组网后的物联网系统进行功能测试，检查传感器数据采集是否准确，执行器动作是否正常，网关数据传输是否稳定等。

Ø 逻辑控制编程：使用编程软件，根据实际需求编写逻辑控制程序，实现设备之间的联动控制，如根据温湿度传感器数据自动控制空调和加湿器的运行。

Ø 联动功能调试：将逻辑控制程序下载到物联网网关或控制器中，进行联动功能调试，观察设备之间的协同工作是否符合预期。

Ø 系统优化：根据测试结果，对物联网系统进行优化调整，提高系统的稳定性和可靠性。

（四）物联网系统维护与故障排除

1）实训目标：让学生掌握物联网系统的维护方法和故障排除技巧，能够及时发现和解决系统运行过程中出现的问题，保障系统的正常运行。

2）实训内容：

Ø 系统日常维护：制定物联网系统的日常维护计划，包括设备巡检、数据备份、系统更新等，确保系统处于良好的运行状态。

Ø 故障诊断：当系统出现故障时，能够根据故障现象，使用诊断工具和方法，快速定位故障原因，如设备故障、网络故障、软件故障等。

Ø 故障排除：根据故障原因，采取相应的措施进行故障排除，如更换故障设备、修复网络连接、更新软件系统等。

Ø 维护记录：记录系统维护和故障排除的过程及结果，总结经验教训，为今后的系统维护提供参考。
