video timing controller IP核学习

video timing controller IP核通常与AXI4-Stream to video out IP核一起使用。这里先讲video timing controller IP核的constant配置。

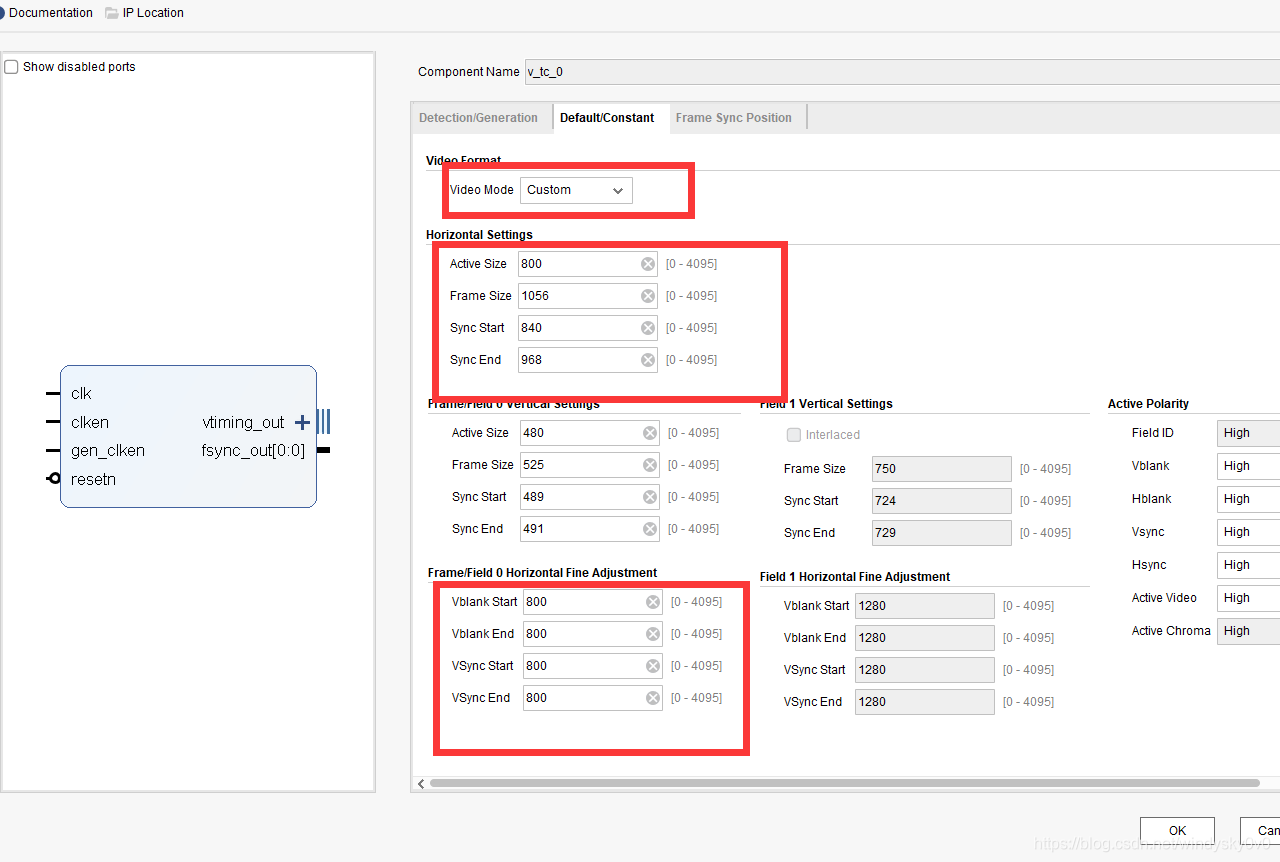

根据Xilinx提供的手册写的样例：

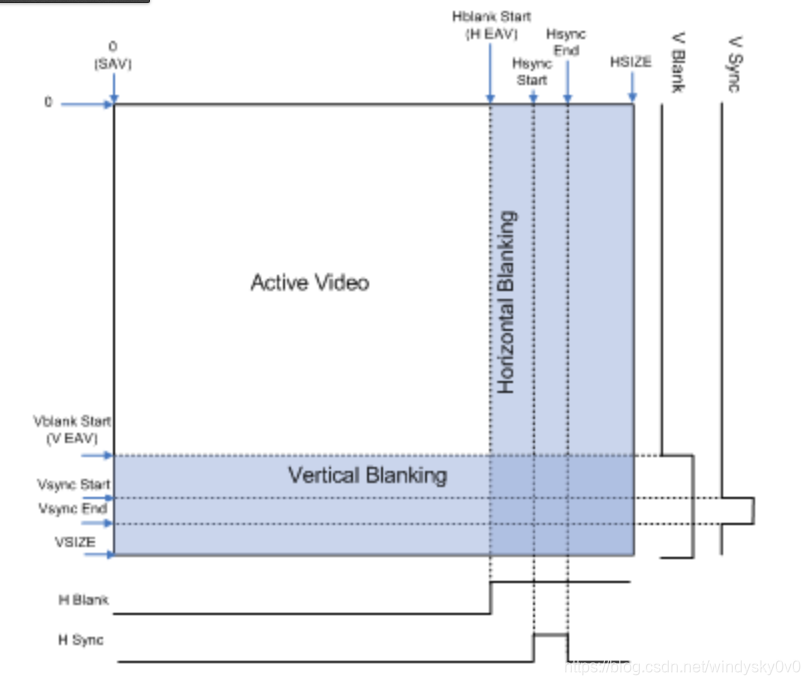

可以看到，activate的部分是放于时序前端的，和平常的使用不一样。举个常用的例子：

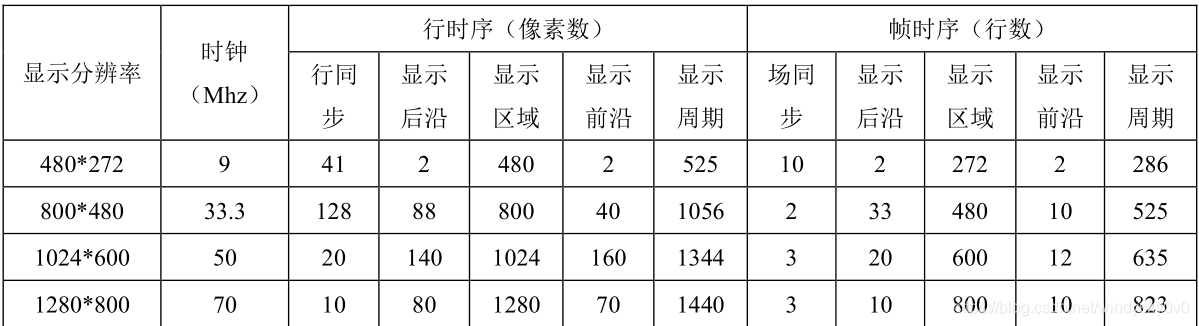

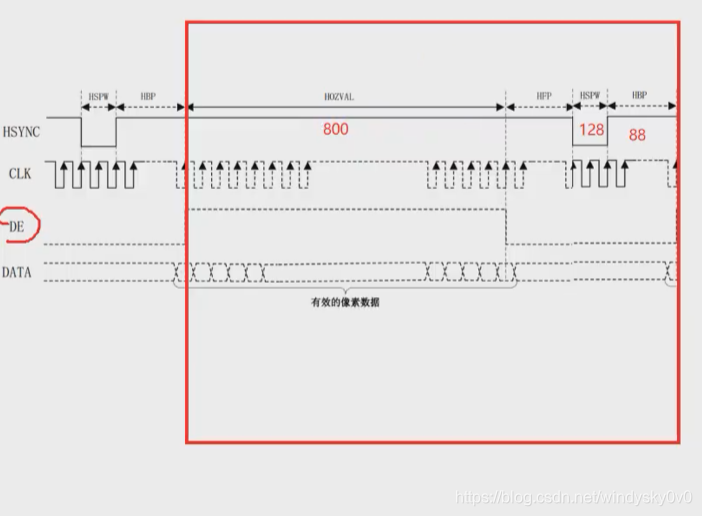

它时序如下

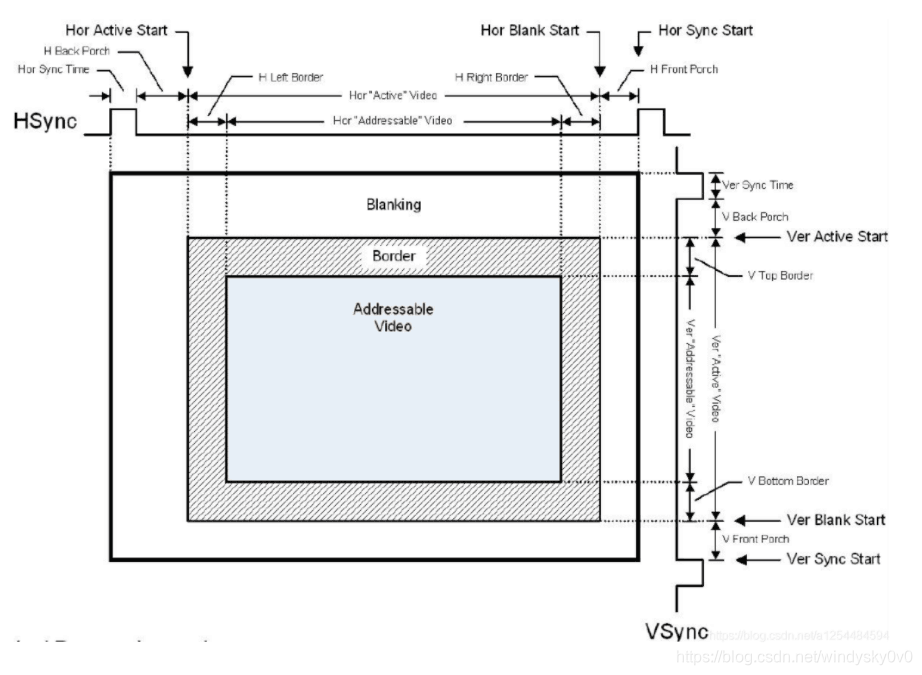

所以我们需要将时序进行重新排序放入（感谢正点原子提供的绘图）：
选用的是800x400的显示



800：有效显示区域
1056：显示周期
840：800+40（显示前沿）
968：840+128（行同步）
