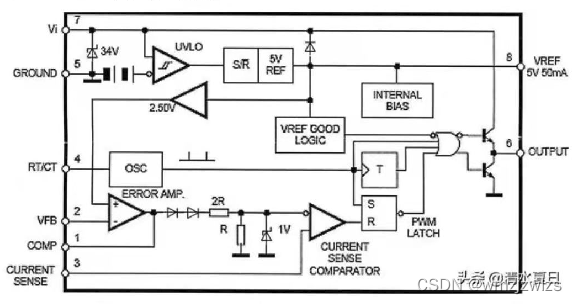

①脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性；
②脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度；
③脚为电流检测输入端，当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态；
④脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1.8/(R T×C T)；
⑤脚为公共地端；
⑥脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns 驱动能力为±1A ；
⑦脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW；
⑧脚为5V 基准电压输出端，有50mA 的负载能力。
原理就是一句话:每个周期，振荡器从高变低时，⑥为高，当比较器结果为x时，⑥为低，下个周期来了，振荡器从高变低时，⑥又为高，当比较器结果为x时，⑥为低......

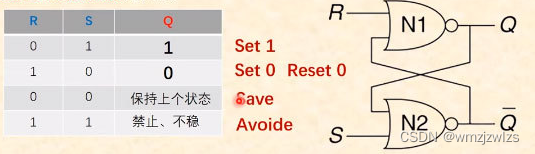

⑥前为或非门，只要有一个高，⑥就为低。 如果振荡器为高时，U2也为高，Q非 为0，振荡器变为低时，Q非 为1， 即使U2变为0，这个周期 Q非 保持为1。
正常振荡器为高时，U2已经为0，U3输出0 ⑥为高；随后振荡器为低时，U2还为0， U3保持0, ⑥为高; 然后mos管电流变大， 振荡器为低，U2为1， U3为1， ⑥为低； 然后mos管电流变小，振荡器为低，U2为0， U3保持为1，⑥依然为低；
