写在前面

柱状图 (bar plot) 及其衍生图是最常见的绘图模式，能够描述多种类型数据。本期我们挑选2022年12月5日刊登在iMeta上的Pan-cancer analyses reveal molecular and clinical characteristics of cuproptosis regulators - iMeta｜湘雅医院刘庆组-泛癌分析揭示铜死亡调节子的临床和分子特征，选择文章的Figure 7B进行复现，基于ggplot2包，讲解和探讨双侧柱状图的绘制方法，先上原图：

接下来，我们将通过详尽的代码逐步拆解原图，最终实现对原图的复现。

R包检测和安装

安装核心R包ggplot2以及一些功能辅助性R包，并载入所有R包。

if (!require("ggplot2"))
  install.packages('ggplot2')
if (!require("patchwork"))
  install.packages('patchwork')
# 加载包
library(ggplot2)
library(patchwork)

生成测试数据

观察原图，正负两种相关性分别用不同颜色柱状图表示，因此我们的思路是先绘制两幅柱状图，再将柱状图拼接起来。这需要随机生成两个数据框。

set.seed(123)
df_negative <- data.frame(pathway = paste("pathway", c(1:15)), num = sample(11, 15, replace = T))
df_positive <- data.frame(pathway = paste("pathway", c(1:15)), num = sample(11, 15, replace = T))

作图预览

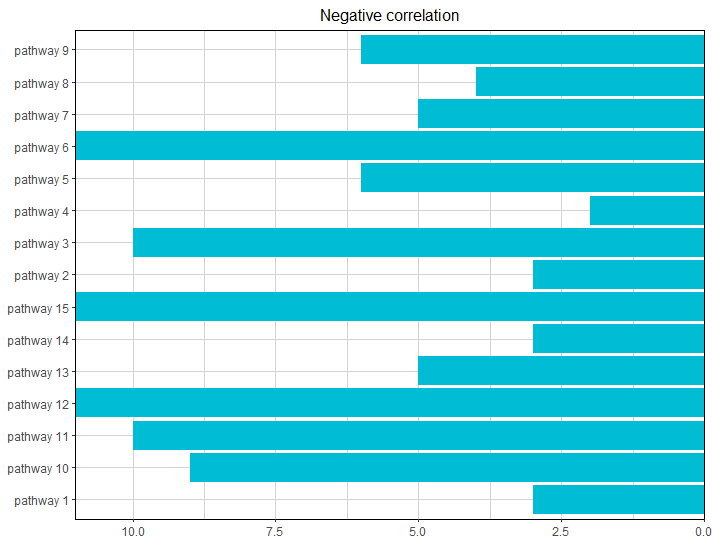

开始作图，先绘制左半边柱状图。该图需要反转x轴y轴，并颠倒柱子方向：

p1 <- ggplot(df_negative)+
  geom_bar(aes(x = pathway, y = num), stat = "identity", fill = "#00BCD4") +
  coord_flip()+ #反转x轴和y轴
  scale_y_reverse(expand = expansion(0))+ #颠倒y轴，并将y轴与边框距离缩小为0
  ggtitle("Negative correlation")+
  theme(axis.title = element_blank(), #去除轴标题
        panel.background = element_blank(), #去除背景
        panel.grid = element_line (colour = "lightgrey"), #设置网格线颜色
        panel.border = element_rect(fill = NA, colour = "black", linewidth = 0.5), #设置背景边框
        plot.title = element_text(size = 12, hjust = 0.5)) #设置主标题字体大小并让标题居中

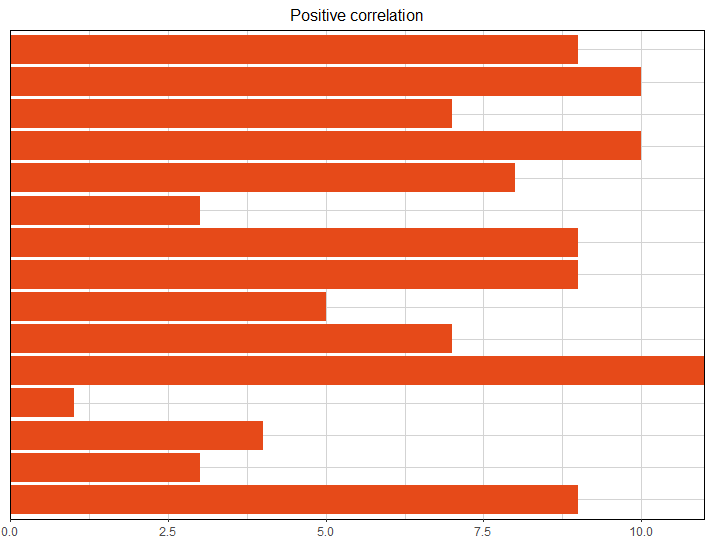

再绘制右半边柱状图。该图仅需要反转x轴y轴，不需要颠倒柱子方向：

p2 <- ggplot(df_positive)+
  geom_bar(aes(x = pathway, y = num), stat = "identity", fill = "#E64A19") +
  coord_flip()+ #反转x轴和y轴
  scale_y_continuous(expand = expansion(0))+
  ggtitle("Positive correlation")+ #添加主标题
  theme(axis.text.y = element_blank(), #去除y轴刻度文本
        axis.ticks.y = element_blank(), #去除y轴刻度
        axis.title = element_blank(),
        panel.background = element_blank(), #去除背景
        panel.grid = element_line (colour = "lightgrey"), #设置网格线颜色
        panel.border = element_rect(fill = NA, colour = "black", linewidth = 0.5), #设置背景边框
        plot.title = element_text(size = 12, hjust = 0.5)) #设置主标题字体大小并让标题居中

利用patchwork包合并左右两幅图片：

#合并图片，添加一个脚注释
p <- p1+p2+plot_annotation(caption = 'Number of cancer type')

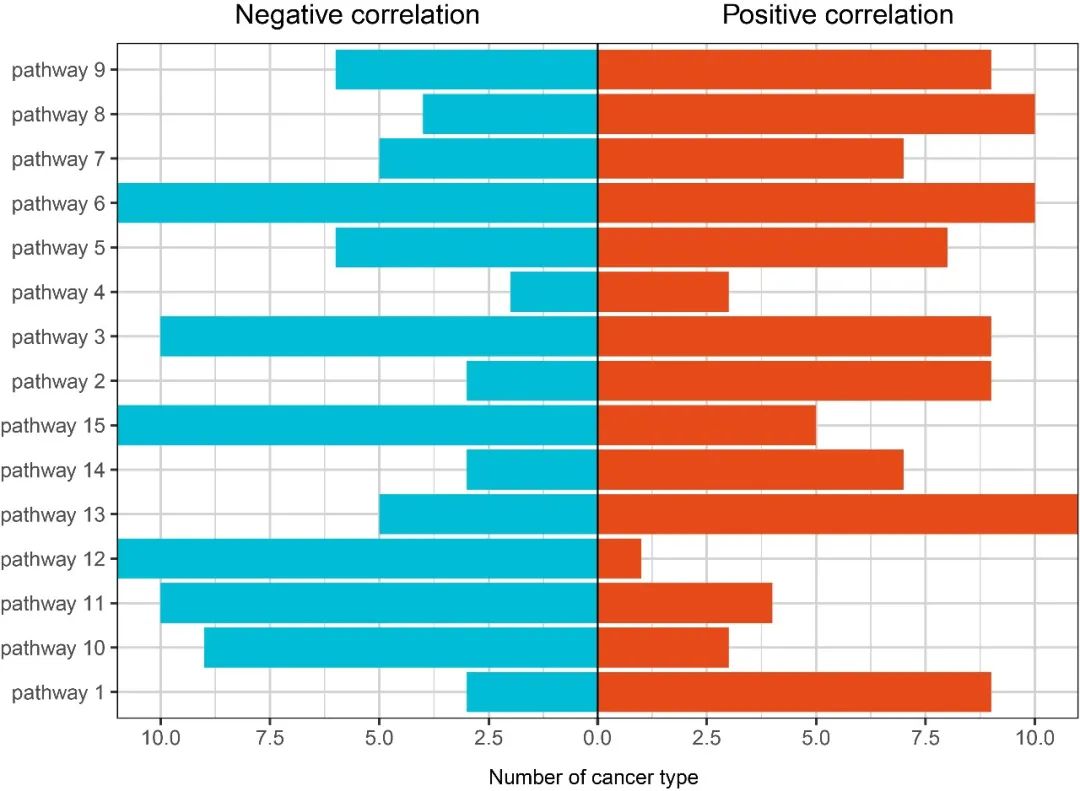

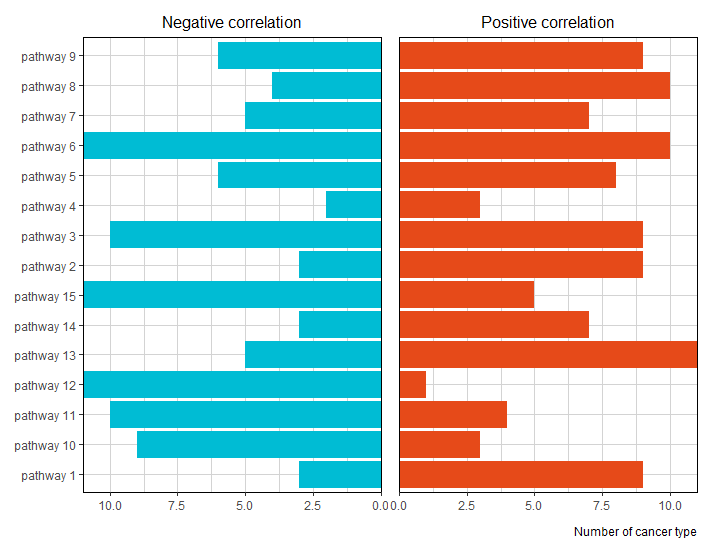

我们需要用AI微调，将两幅图之间缝隙消除。成品图如下：

完整代码

if (!require("ggplot2"))
  install.packages('ggplot2')
if (!require("patchwork"))
  install.packages('patchwork')
# 加载包
library(ggplot2)
library(patchwork)


set.seed(123)
df_negative <- data.frame(pathway=paste("pathway",c(1:15)),num=sample(11,15,replace = T))
df_positive <- data.frame(pathway=paste("pathway",c(1:15)),num=sample(11,15,replace = T))


p1 <- ggplot(df_negative)+
  geom_bar(aes(x = pathway, y = num), stat = "identity", fill = "#00BCD4") +
  coord_flip()+ #反转x轴和y轴
  scale_y_reverse(expand = expansion(0))+ #颠倒y轴，并将y轴与边框距离缩小为0
  ggtitle("Negative correlation")+
  theme(axis.title = element_blank(), #去除轴标题
        panel.background = element_blank(), #去除背景
        panel.grid = element_line(colour = "lightgrey"), #设置网格线颜色
        panel.border = element_rect(fill = NA, colour = "black",linewidth=0.5),#设置背景边框
        plot.title = element_text(size = 12, hjust = 0.5)) #设置主标题字体大小并让标题居中


p2 <- ggplot(df_positive)+
  geom_bar(aes(x = pathway,y=num),stat = "identity", fill = "#E64A19") +
  coord_flip()+ #反转x轴和y轴
  scale_y_continuous(expand = expansion(0))+
  ggtitle("Positive correlation")+ #添加主标题
  theme(axis.text.y = element_blank(),
        axis.ticks.y = element_blank(),
        axis.title = element_blank(),
        panel.background = element_blank(), #去除背景
        panel.grid = element_line (colour = "lightgrey"), #设置网格线颜色
        panel.border = element_rect(fill = NA, colour = "black",linewidth=0.5),#设置背景边框
        plot.title = element_text(size = 12, hjust = 0.5)) #设置主标题字体大小并让标题居中


#合并图片，添加一个脚注释
pdf("Figure 7B.pdf", width = 7, height = 5)
p1+p2+plot_annotation(caption = 'Number of cancer type')
dev.off()
#> quartz_off_screen
#>                 2

以上数据和代码仅供大家参考，如有不完善之处，欢迎大家指正！
