浅谈电源TLVR在Intel VR14 Server的应用

缘由

数据中心采用强大的 ASIC，例如 CPU、GPU、机器学习加速器、 消耗大量电流的网络交换机、服务器等，例如，高达千安培，并在其功率需求中迅速变化。多相电压调节器 (VR) 传统上用于为此类负载供电。为了跟上不断增加的安培数和 负载带宽、不断的增加VR 的相数及其输出电容。这些都在一定程度上改善了传统VR的瞬态响应；然而，由于其较大的输出阻抗，去耦电容（多层陶瓷或聚合物类型）和去耦电容的距离负载，传统 VR 正在达到性能极限，例如，根据瞬态响应和电流源能力。

其他改进传统 VR 的技术，例如提高开关频率和或减少电感量，虽然改善了瞬态响应，但是付出效率较低的代价。耦合电感技术具有相对较低的漏电感，因此相对较快瞬态响应。但是它包含太多跨应用程序的库存单元，并且也很难制造。

TLVR

Trans Inductor Voltage Regulator

意即利用耦合电感次级绕组串联调谐电感来增加耦合电流，进而快速增加暂态电流响应速度

TLVR Topology: Trans Inductor VR

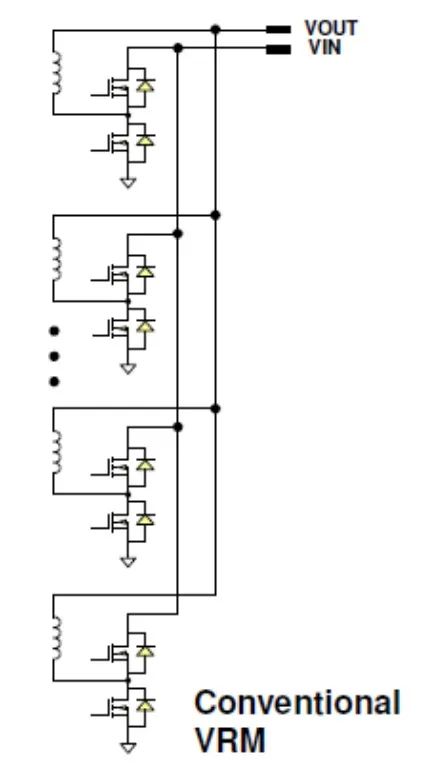

标准的每相电感被高耦合的 1:1 变压器电感取代系数(Kps~= 1)

Single-secondary TLVR

Transinductor 是一种变压器，其输出电感为被认为是变压器的次级绕组，其中一个单独的初级绕组紧密耦合到次级与可忽略不计的漏感。

初级（外）绕组承载每相电流。DCR 是与标准电感器相当。

次级（内部）绕组串联连接，并且电耦合所有相。这些绕组不承载直流电流。

补偿电感 Lc 用于设置有效所有相位之间的耦合（涉及瞬态性能）， 其中所有初级绕组都连接在一个串联回路中 附加补偿电感Lc，并正确接地。

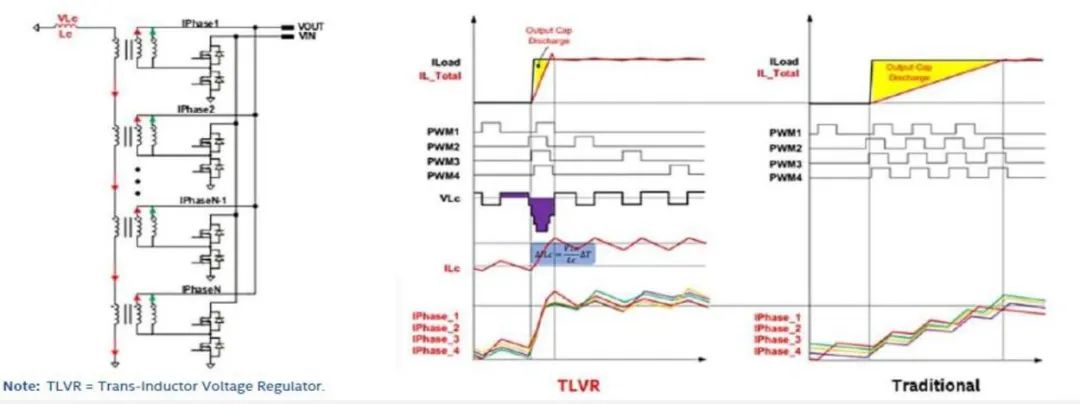

TLVR Transient Step-Up Behavior

在瞬态负载阶跃期间，Lc两端的电压增加，这反过来又增加了Lc电感电流。通过Lc的电流耦合到每相的次级绕组。所有阶段增加在此期间相同的耦合电流。结果是稳压器提供更多瞬态电流以帮助降低输出电容器的放电，得到更快的瞬态响应和更好的电压下降控制。

注意：过快的瞬态响应会使输出电压的回铃过大

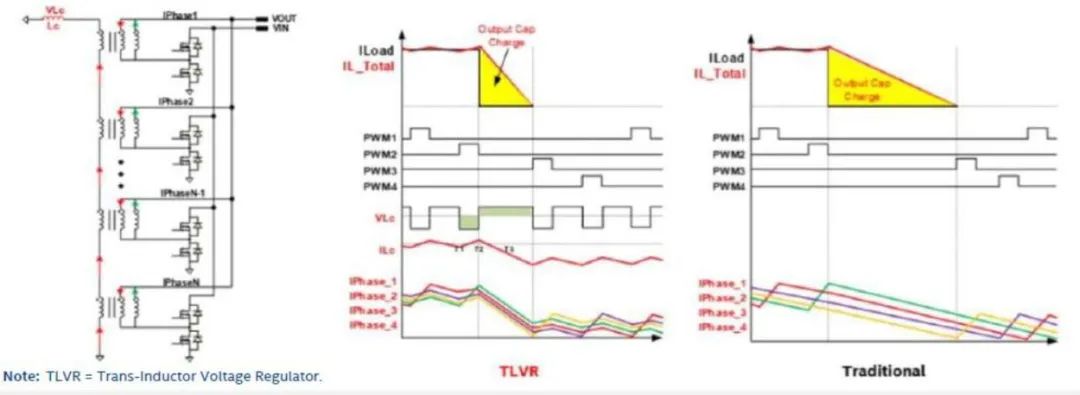

TLVR Transient Step-Down Behavior

在瞬态负载释放期间，Lc两端的电压降低，这反过来又降低了Lc电感电流。通过Lc的电流耦合到每相的次级绕组。所有阶段在此期间增加相同的耦合电流。结果是调节器提供更多以帮助减少输出电容的放电，导致更快的瞬态响应和更好的电压过冲控制。

电源元件的考虑

后言

TLVR的特性使电流的暂态响应更好，更能应付新一代功耗越来越大的服务器，虽然dI/dt增加会使各种元件损失增加，但比起来使用较高电感值会使整体效率增加更好 ，输出电容的数量也可以减少。
