基于ST STM32G474的400W Microinverter之数位电源方案

微型逆变器（Microinverter）是一种独立的太阳能模组，能将太阳能板产生的直流电（DC）转换为交流电（AC）。这种设备在模组阶段就能进行直流电转换和发电功率最佳化，所产生的电力以交流电形式传输，具备更高的安全性和扩充性。每个微型逆变器的输出可以合并回馈至电网或储能设备，特别适合面积较小的应用场景，例如家用、商用大楼、或是空间有限制的区域。

相较于传统的串联式逆变器（String Inverter），微型逆变器的设计使每个太阳能板都能独立逆变，将直流电转换为交流电，这样不仅提高了系统的效率，还增强了可靠性。传统的串联式逆变器因为需要将每个太阳能板产生的直流电串接在一起，逆变器必须承受较高的电压，这在屋顶传输时可能会带来安全隐患。

在新建筑物的设计中，应重视“屋顶设置太阳能板”的规划。除了考虑光照条件不足或其他特殊情况外，应在屋顶上设置符合规范的太阳能板面积，以充分利用可再生能源。

大联大友尚集团 HPL (HPLAB) 实验室设计的 400W Micromiverter ( 微型逆变器 ) 方案，使用 ST STM32G4 系列 MCU，同时控制 MPPT 与 Inverter，实现太阳能转换成交流电并回电网。

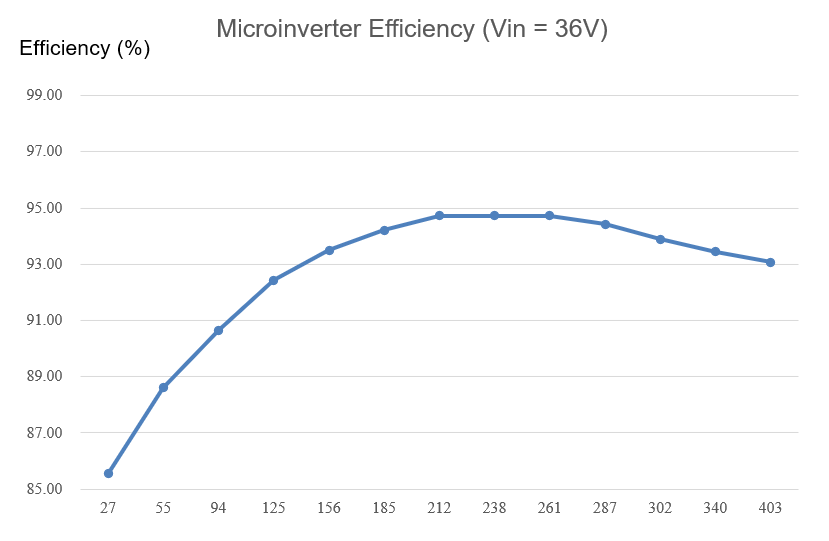

效率测试:

Grid-connected ( DC source ) :

12A @ 36V input

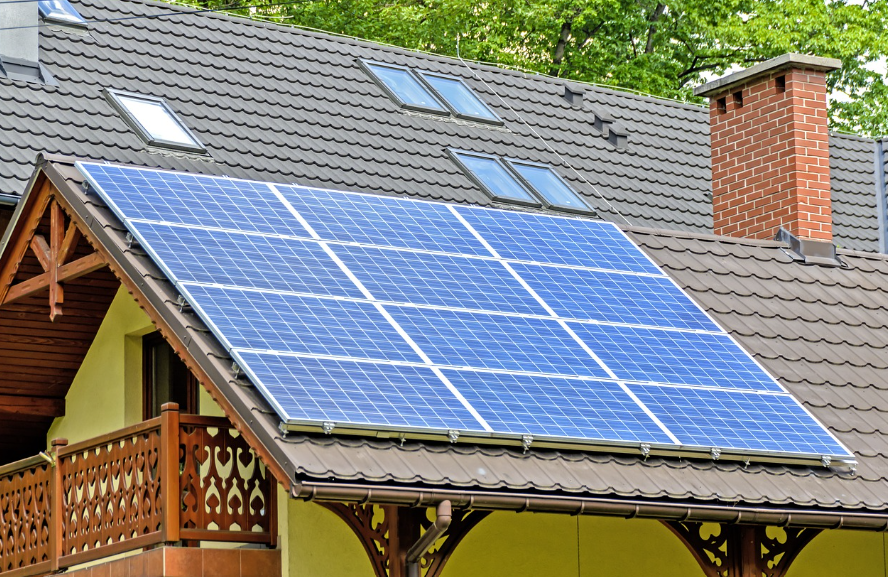

►场景应用图

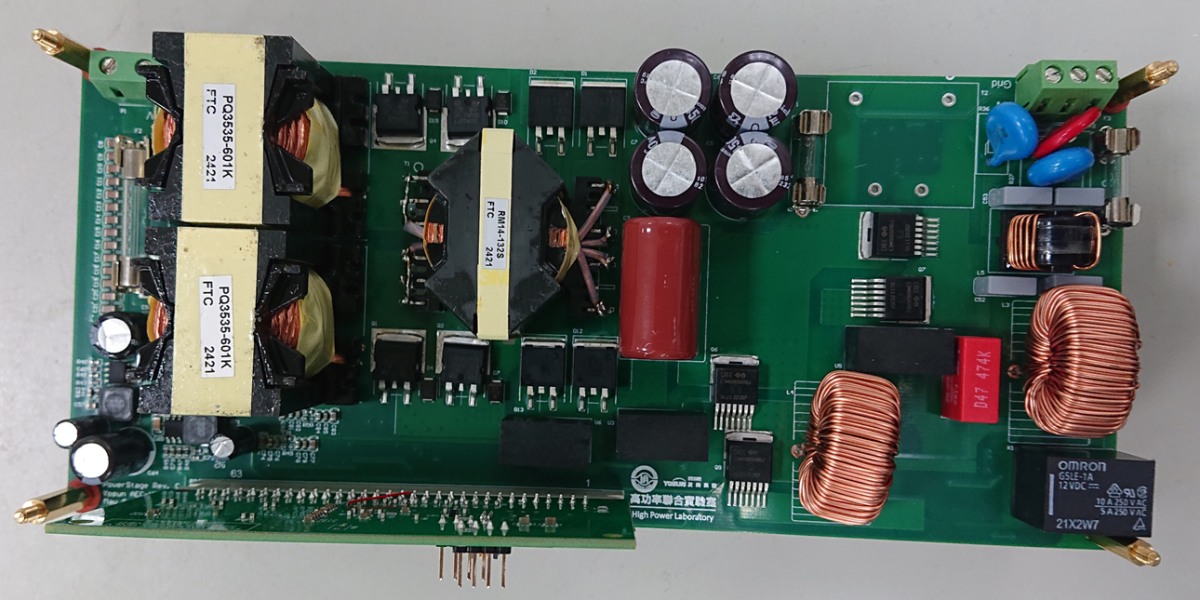

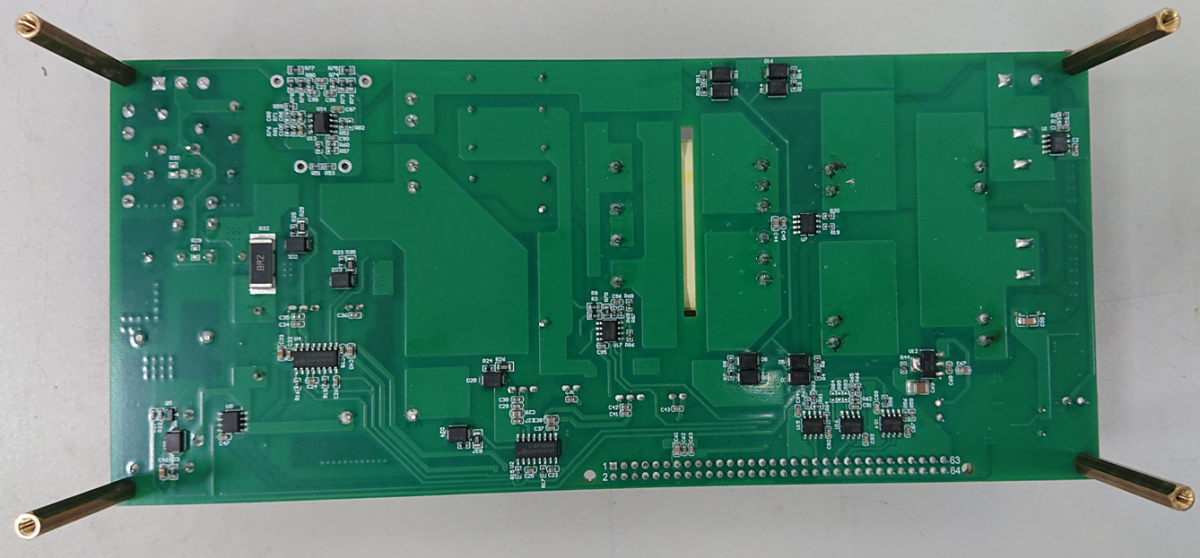

►产品实体图

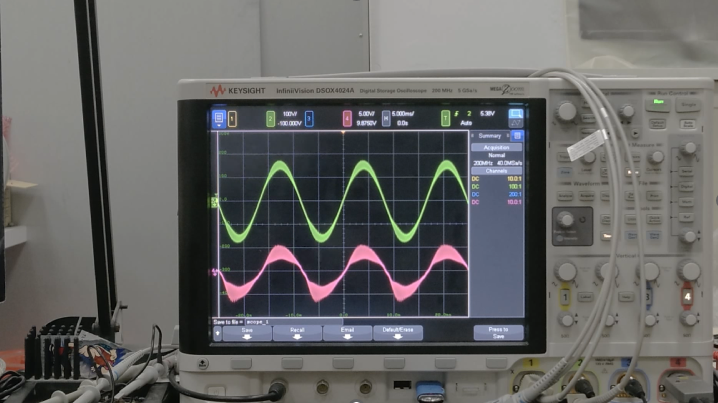

►展示板照片

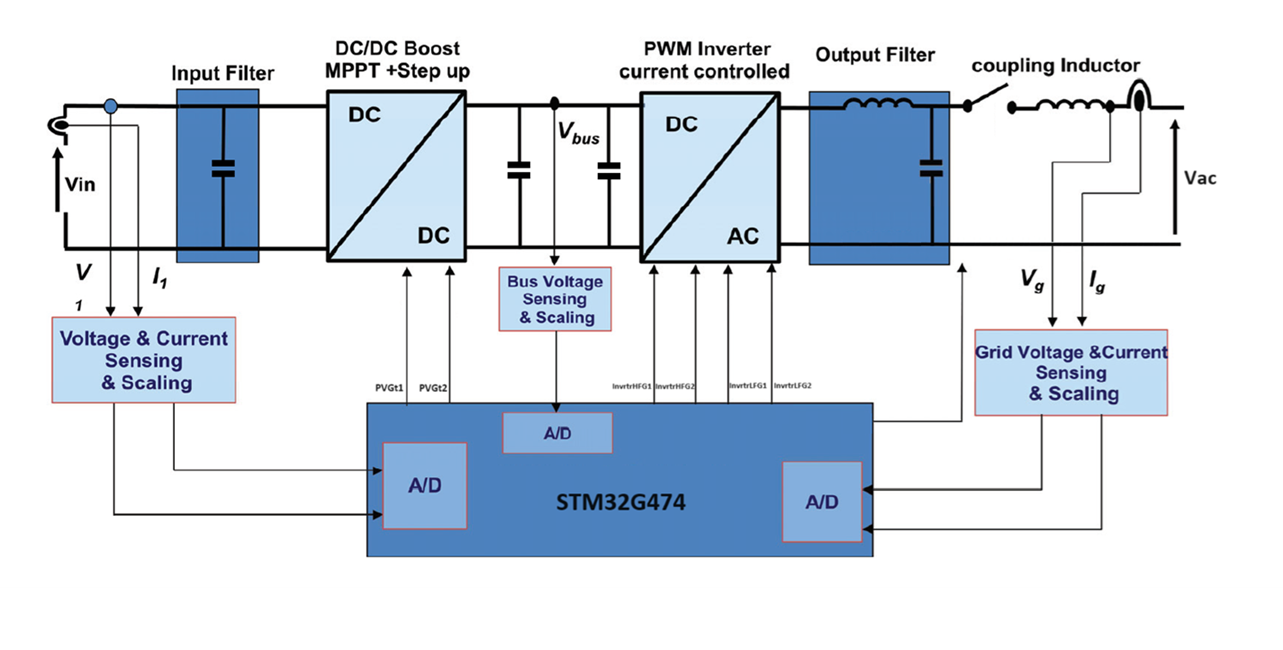

►方案方块图

►核心技术优势

1. 电源应用 : 400W Microinverter

2. 数位控制 (主控制芯片 : STM32G474 )

3. 使用单一 MCU做 MPPT 与 Inverter 控制功能

4. 使用 PLL 锁相环进行环路控制

5. 隔离型 MPPT 符合规范需求

6. 采用ST第三类 SiC半导体，高频操作缩小体积 7. 太阳能转换成交流电并回电网

►方案规格

1. Vin（标准输入电压）：36V

2. Vin_max（最大输入电压）：55V

3. Vin_min（最小输入电压）：18V

4. MPPT范围：20V至40V

5. Iin（标称输入电流）：12A

6. Imax（最大输入电流）：18A

7. Vbus（DC-DC标称输出电压）：380V

8. Vbus_max（DC-DC最大输出电压）：400V

9. Vac（交流标称输出电压）：110VAC/60Hz、220VAC/50Hz

10. Iac（交流最大输出电流）：1.8A/220VAC、3.6A/110VAC

11. Pac（最大输出功率）：400W
