在现代显示技术中，LCD仍然是主流的显示方案之一，广泛应用于智能手机、平板电脑、笔记本电脑、工业控制设备以及车载显示系统等领域。不同应用场景对显示接口的要求各不相同，因此选择合适的接口技术至关重要。本文将基于联咏NT9856X所支持的LCD接口类型，深入探讨这些接口的特性、优缺点以及适用场景，帮助大家更好地理解LCD显示接口技术。

一、引言

随着显示技术的不断发展，LCD显示接口也在不断演进。从传统的并行RGB接口到现代的串行接口（如LVDS和MIPI DSI），每种接口技术都有其独特的应用场景和性能特点。Novatek作为全球领先的显示驱动芯片制造商，其Panel User Guide提供了丰富的接口选择，以满足不同设备的需求。本文将重点分析以下几种接口类型：

RGB串行接口（Serial RGB）
RGB并行接口（Parallel RGB）
LVDS（Low Voltage Differential Signaling）
MIPI DSI（Display Serial Interface）
CCIR656/CCIR601接口

这些接口在传输速率、功耗、信号完整性、成本和兼容性等方面存在显著差异。通过对比这些接口的特性，我们可以更好地理解它们在不同应用场景中的优势和局限。

二、RGB串行接口（Serial RGB）

（一）技术特点

RGB串行接口是一种通过单线或多线差分信号传输RGB数据的接口。它通常用于中低分辨率的显示设备，如小型LCD面板。根据Novatek的文档，RGB串行接口支持8位和6位数据传输，并且可以通过配置实现不同的传输模式（如正常模式、通过模式和虚拟模式）。

传输速率：RGB串行接口的传输速率相对较低，通常在几MHz到几十MHz之间。例如，文档中提到的720x320分辨率下，输出时钟频率约为15MHz。
功耗：由于其较低的传输速率和简单的电路设计，RGB串行接口的功耗较低，适合用于对功耗敏感的设备。
信号完整性：串行接口的抗干扰能力较强，但由于其单线传输特性，传输距离相对较短。

（二）应用场景

RGB串行接口广泛应用于小型LCD面板，如智能手机、平板电脑和便携式设备。这些设备通常对分辨率要求不高，但对功耗和成本较为敏感。

（三）优缺点

优点：
- 低功耗，适合移动设备。
- 简单的电路设计，易于实现。
- 抗干扰能力强，适合短距离传输。
缺点：
- 传输速率有限，不适合高分辨率显示。
- 传输距离较短，不适合长距离信号传输。

三、RGB并行接口（Parallel RGB）

（一）技术特点

RGB并行接口是一种通过多线并行传输RGB数据的接口。它支持多种数据格式，如RGB565、RGB666和RGB888。根据Novatek的文档，RGB并行接口的传输速率较高，能够支持更高分辨率的显示。

传输速率：RGB并行接口的传输速率较高，通常在几十MHz到上百MHz之间。例如，文档中提到的720x576分辨率下，输出时钟频率约为27MHz。
功耗：由于其较高的传输速率和多线传输特性，RGB并行接口的功耗相对较高。
信号完整性：并行接口的抗干扰能力较弱，容易受到电磁干扰，因此需要良好的信号完整性设计。

（二）应用场景

RGB并行接口广泛应用于中高分辨率的显示设备，如笔记本电脑、工业控制面板和车载显示系统。这些设备通常对分辨率和显示质量要求较高。

（三）优缺点

优点：
- 支持高分辨率显示。
- 传输速率高，适合高刷新率显示。
- 信号完整性设计相对简单。
缺点：
- 功耗较高，不适合对功耗敏感的设备。
- 抗干扰能力较弱，需要良好的信号完整性设计。
- 传输距离有限，不适合长距离信号传输。

四、LVDS接口（Low Voltage Differential Signaling）

（一）技术特点

LVDS接口是一种低电压差分信号传输技术，广泛应用于中高分辨率的显示设备。根据Novatek的文档，LVDS接口支持多线差分传输，具有低功耗、抗干扰能力强和传输距离远的特点。

传输速率：LVDS接口的传输速率较高，能够支持高分辨率显示。例如，720p分辨率下，LVDS接口的传输速率可达1.5Gbps。
功耗：LVDS接口的信号电压摆幅较小（通常在250mV到450mV之间），因此功耗较低。
信号完整性：LVDS接口采用差分信号传输，抗干扰能力强，适合长距离信号传输。

（二）应用场景

LVDS接口广泛应用于工业控制面板、医疗设备显示和传统的PC及笔记本电脑中。这些场景通常对信号的稳定性和传输距离有较高要求。

（三）优缺点

优点：
- 支持高分辨率显示。
- 抗干扰能力强，适合长距离信号传输。
- 低功耗，适合对功耗敏感的设备。
缺点：
- 传输速率有限，不适合超高分辨率显示。
- 电路设计复杂，成本较高。
- 不支持动态刷新率等高级功能。

五、MIPI DSI接口（Display Serial Interface）

（一）技术特点

MIPI DSI接口是一种高速串行接口，专为移动设备中的显示模块设计。根据Novatek的文档，MIPI DSI接口支持多lane传输，具有低功耗、高传输速率和灵活的控制能力。

传输速率：MIPI DSI接口的传输速率非常高，能够支持高分辨率和高刷新率显示。例如，MIPI DSI接口的每lane传输速率可达2.5Gbps。
功耗：MIPI DSI接口的信号电压较低（通常在200mV以下），因此功耗较低。
信号完整性：MIPI DSI接口采用低压差分信号传输，抗干扰能力强，适合短距离信号传输。

（二）应用场景

MIPI DSI接口主要用于智能手机、平板电脑和车载显示系统等需要高分辨率和高刷新率显示的场景。其低功耗和高传输速率的特点使其成为移动设备显示模块的首选接口。

（三）优缺点

优点：
- 支持高分辨率和高刷新率显示。
- 低功耗，适合移动设备。
- 灵活的控制能力，支持动态刷新率等高级功能。
缺点：
- 传输距离有限，不适合长距离信号传输。
- 电路设计复杂，成本较高。
- 不适合低分辨率显示。

六、CCIR656/CCIR601接口

（一）技术特点

CCIR656和CCIR601接口是基于YUV格式的串行接口，广泛应用于视频处理和显示设备。根据Novatek的文档，CCIR656接口支持8位和16位数据传输，而CCIR601接口则主要支持8位数据传输。

传输速率：CCIR656接口的传输速率较高，能够支持高分辨率视频传输。例如，720x576分辨率下，CCIR656接口的传输速率可达54MHz。
功耗：CCIR656接口的功耗较低，适合对功耗敏感的设备。
信号完整性：CCIR656接口采用串行传输，抗干扰能力强，适合短距离信号传输。

（二）应用场景

CCIR656和CCIR601接口广泛应用于视频处理设备和显示设备，如DVD播放器、视频监控系统和车载显示系统。这些设备通常对视频质量和信号完整性要求较高。

（三）优缺点

优点：
- 支持高分辨率视频传输。
- 低功耗，适合对功耗敏感的设备。
- 抗干扰能力强，适合短距离信号传输。
缺点：
- 传输速率有限，不适合超高分辨率显示。
- 电路设计复杂，成本较高。
- 不支持动态刷新率等高级功能。

七、接口对比

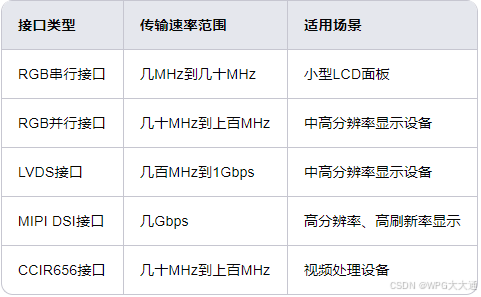

（一）传输速率

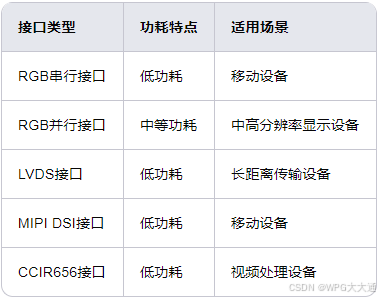

（二）功耗

（三）信号完整性

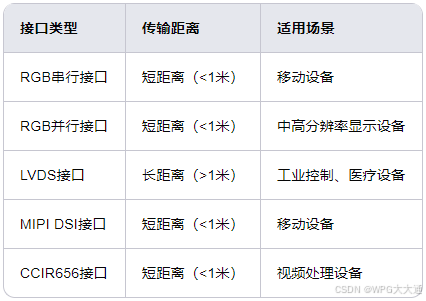

（四）传输距离

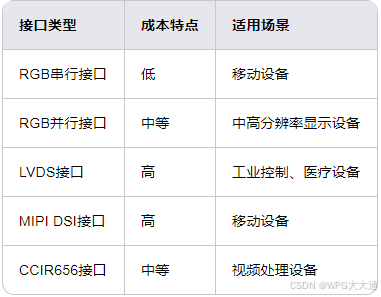

（五）成本

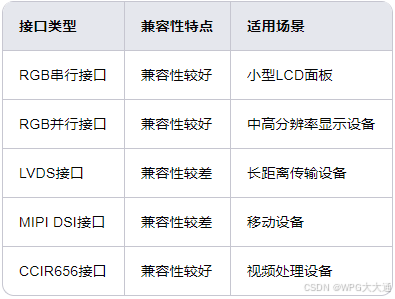

（六）兼容性

八、接口选择建议

选择合适的LCD显示接口需要综合考虑设备的分辨率、刷新率、功耗、传输距离、成本和兼容性等因素。以下是一些具体的选择建议：

（一）小型LCD面板

对于小型LCD面板（如智能手机和平板电脑），RGB串行接口和MIPI DSI接口是较好的选择。RGB串行接口具有低功耗和简单电路设计的优点，适合对功耗敏感的设备。MIPI DSI接口则具有高传输速率和灵活控制能力的优点，适合需要高分辨率和高刷新率显示的设备。

（二）中高分辨率显示设备

对于中高分辨率显示设备（如笔记本电脑和工业控制面板），RGB并行接口和LVDS接口是较好的选择。RGB并行接口具有高传输速率和良好信号完整性的优点，适合需要高分辨率显示的设备。LVDS接口则具有低功耗和抗干扰能力强的优点，适合长距离信号传输的设备。

（三）视频处理设备

对于视频处理设备（如DVD播放器和视频监控系统），CCIR656接口是较好的选择。CCIR656接口具有低功耗和良好抗干扰能力的优点，适合需要高分辨率视频传输的设备。

（四）长距离传输设备

对于长距离传输设备（如工业控制面板和医疗设备），LVDS接口是较好的选择。LVDS接口具有低功耗、抗干扰能力强和传输距离远的优点，适合需要长距离信号传输的设备。

九、未来发展趋势

随着显示技术的不断发展，LCD显示接口也在不断演进。未来，以下几种趋势可能会对LCD显示接口的发展产生重要影响：

（一）高分辨率和高刷新率显示

随着4K和8K显示技术的普及，显示设备对分辨率和刷新率的要求越来越高。MIPI DSI接口和LVDS接口由于其高传输速率和良好信号完整性的优点，将在高分辨率和高刷新率显示领域发挥重要作用。

（二）低功耗设计

随着移动设备和便携式设备的普及，低功耗设计成为显示接口的重要发展趋势。RGB串行接口和MIPI DSI接口由于其低功耗和简单电路设计的优点，将在低功耗显示领域发挥重要作用。

（三）多接口融合

未来，显示设备可能会同时支持多种接口类型，以满足不同应用场景的需求。例如，一些设备可能会同时支持RGB串行接口、RGB并行接口和MIPI DSI接口，以实现更高的灵活性和兼容性。

（四）新兴接口技术

随着显示技术的不断发展，一些新兴接口技术（如USB Type-C DisplayPort和HDMI 2.1）可能会对传统LCD显示接口的市场份额构成挑战。这些新兴接口技术在带宽、功耗和兼容性方面具有各自的优势，可能会在未来显示设备中得到广泛应用。

十、结论

选择合适的LCD显示接口需要综合考虑设备的分辨率、刷新率、功耗、传输距离、成本和兼容性等因素。通过对比RGB串行接口、RGB并行接口、LVDS接口、MIPI DSI接口和CCIR656接口的特性，我们可以更好地理解它们在不同应用场景中的优势和局限。未来，随着显示技术的不断发展，LCD显示接口也将不断演进，以满足不断变化的市场需求。

希望本文的介绍能够帮助您更好地理解LCD显示接口技术，并在实际应用中做出更合适的选择。
