【Altium designer】快捷键小技巧

1.自动捕捉焊盘中心,快捷键shift +E;
2.切换单层显示,快捷键shift +S;
3.进行布线规则设置,快捷键D+R;
4.设置原点,快捷键E-O-S;
5.快速寻找某个元器件,快捷键J-C;
6.布线,信号线,快捷键P-T;
7.不带信号的线,快捷键P-L;
8.PCB栅格参数的设置,快捷键O-G;
9.层、焊盘、填充等是否显示的设置,快捷键L;
10.在PCB和原理图中快速定位到某个元器件,快捷键T-C;
11.在PCB划定区域让选中的器件集中起来,快捷键I-L;

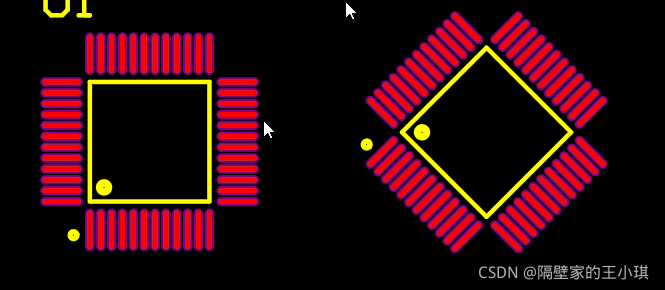

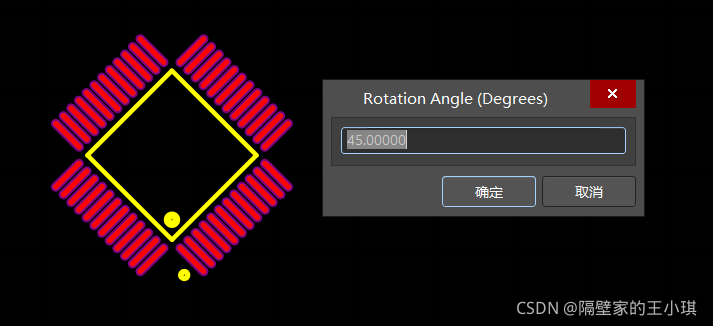

12.元器件旋转任意角度,下图为旋转45°效果,快捷键,选中元件后,E-M-O,填入要旋转的角度。
在这里插入图片描述
在这里插入图片描述
13.旋转丝印的角度,如下图,丝印J1旋转45°
在这里插入图片描述
