Allegro 添加尺寸标注dimension

简介

在Allegro中添加尺寸标注，比如板框的长宽尺寸等。
发现操作还是比较复杂，做个记录。
版本：Allegro 16.6

添加linear dimension

以标注板框为例。

1. 打开Board Geometry/outline层，用于标注
2. 打开Board Geometry/dimension层，显示标注
3. 进入dimension edit：
   1.
   2. 或者通过按钮：
      1.
4. 右边的Find，全取消勾选（不知道为什么，如果不取消勾选，总会变成测量某条线的长度）
   1.
5. 右键-选择linear dimension
6. 右键-parameter，可以设置长度的单位、字体大小等
7. 选取起点：鼠标移动到需要测量的线附近，右键-snap pick to-segment，选中线段上的点，作为起点
8. 选取终点：鼠标移动到另一端，类似操作。
9. 设置X/Y：此时标注会跟着鼠标移动，类似于预览，例如需要X方向的标注，鼠标向上移动，确认标注的确是X方向的，然后单击。
10. 设置长度值的位置：鼠标移动到合适位置，单击。
11. 退出dimension edit：右键-done

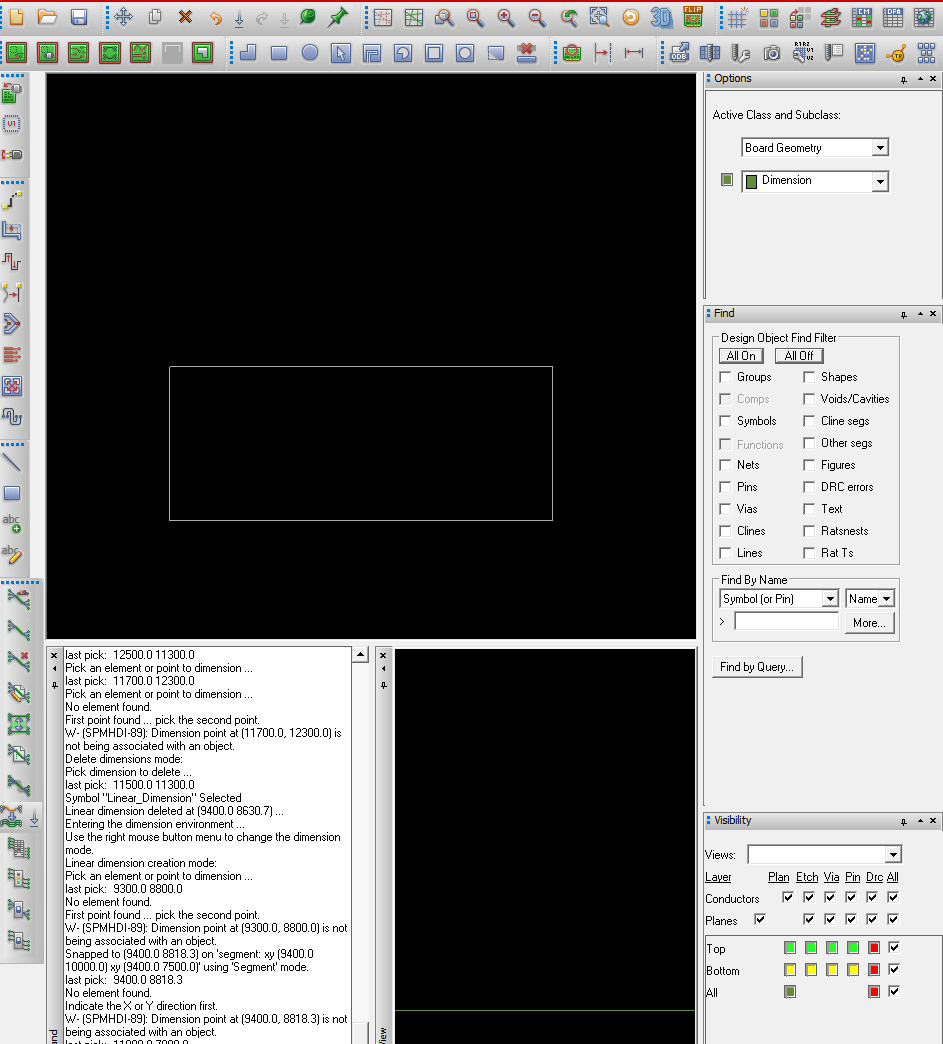

演示如下：

删除标注

1. 右键-delete dimension
2. 单击需要删除的尺寸即可。
