1.Allegro画完pcb之后,一般都会将其导出pdf文档,一方面方便打开查看,毕竟pdf是个电脑就可以打开。

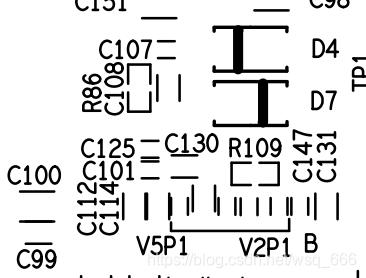

另外一方面,也方便查看丝印位置,方便查看元件位置。
还有一方面,可以按照1:1打印出来,看一下pcb实物有多大,方便验证元器件是否方便焊接。

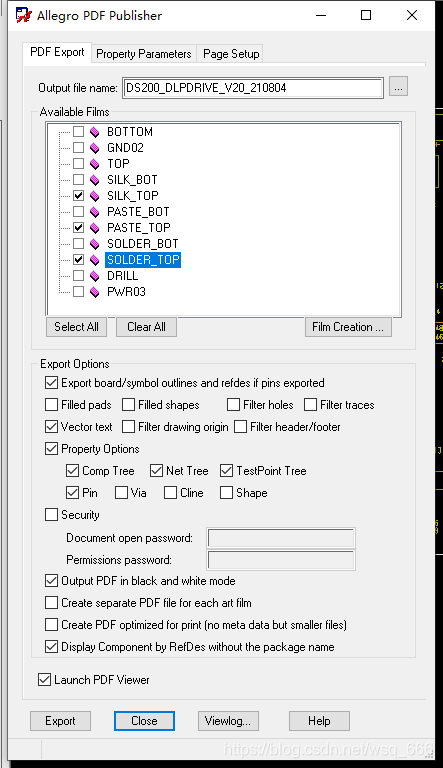

2.File-Export-Pdf,
需要打印哪一层就勾选哪一层,这样打印出来的pdf是可以查找位号的,但是每一张pdf只能显示一层,譬如想要将丝印和焊盘同时显示出来,就实现不了。

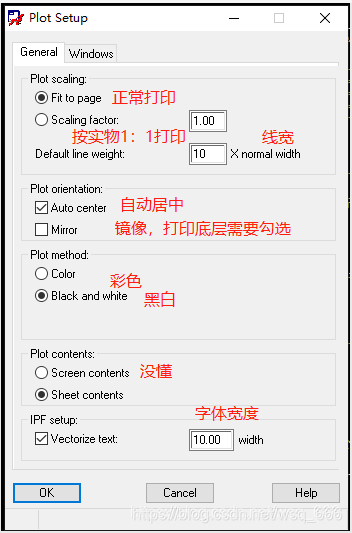

3.File-Plot Setup 打印设置,可以打印丝印和焊盘

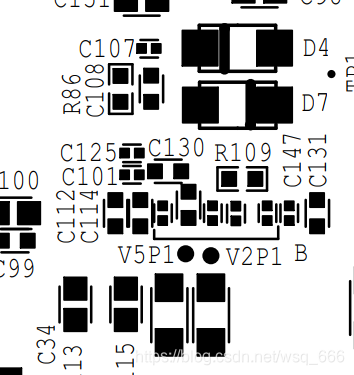

这样可以打印1:1图纸的效果,还可以同时显示多个层。
综上对比:建议使用File-Plot的方式进行打印
▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁

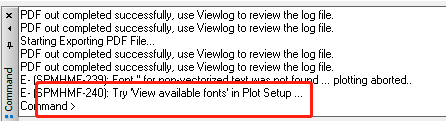

PS:如果用方式二打印出现了如下图的错误,导致无法打印

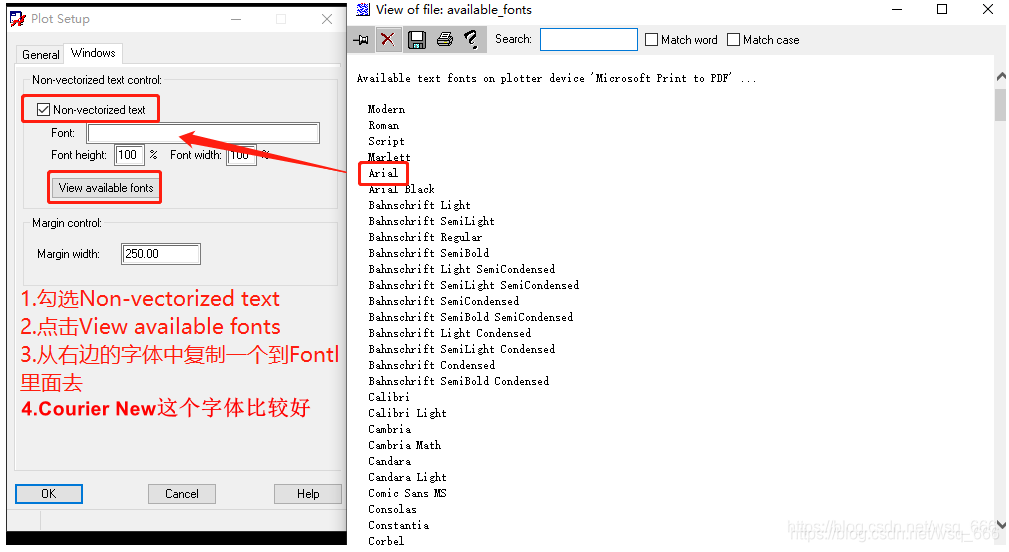

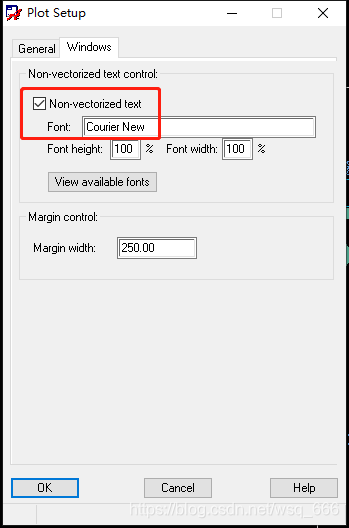

解决方法有两个,第一个方法如下图:

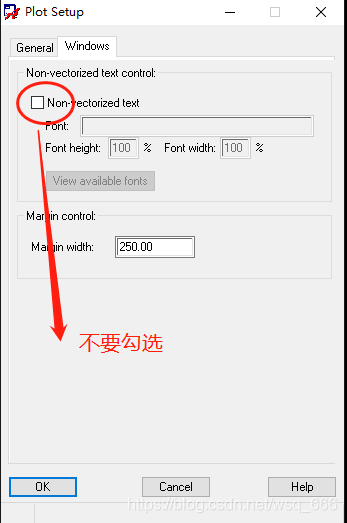

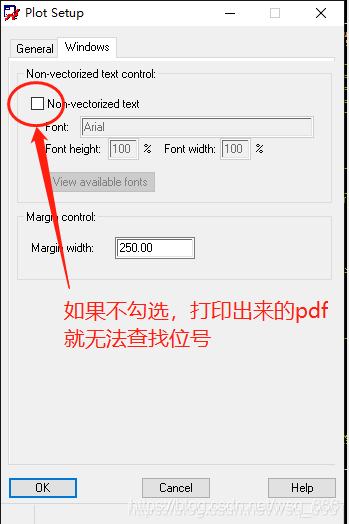

方法二:
