本文介绍了如何使用Abaqus进行传动链条的有限元分析，重点讲解了利用非独立实体（mesh on part）进行装配，以节省网格划分时间。在装配过程中，选择Dependent类型并应用Edge to edge约束，确保正确定位。此外，通过单元质量检查确定稳定时间增量，并对链轮应用刚体约束和质量缩放以加速计算。针对装配干涉问题，Abaqus/CAE 2020支持直接定义初始状态调整，有效解决了网格穿透问题。
进行传动链条的有限元分析时，可以利用Abaqus中的非独立实体（mesh on part）对重复出现的Part进行装配，从而节省网格划分的时间。

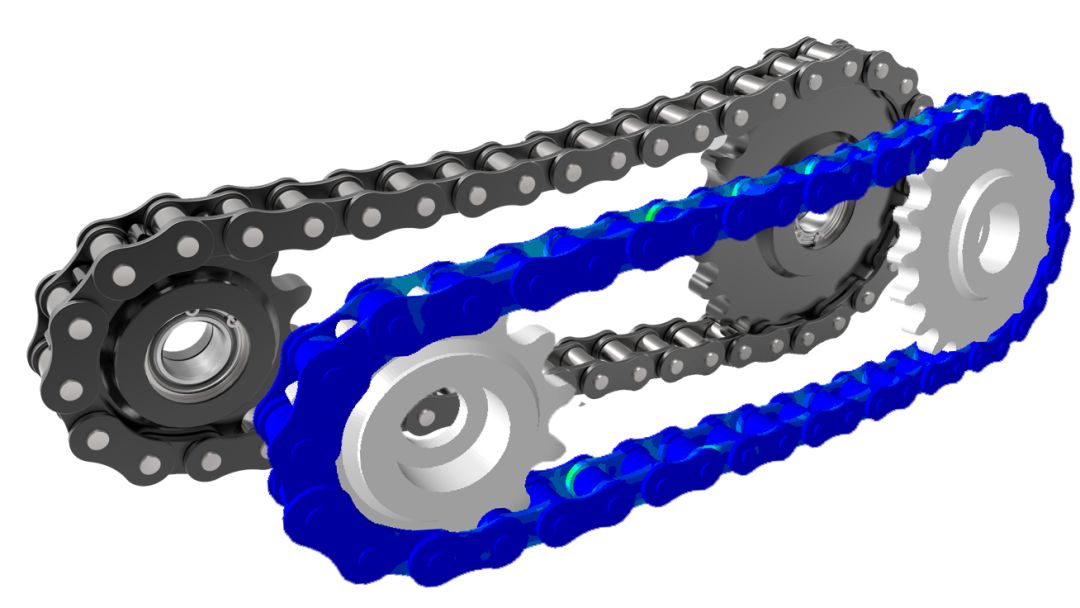

传动链条Abaqus仿真
非独立实体引用Part层级的网格，因此只需要对其依赖的对象划分网格、定义单元即可，在Assembly层级中，所有具有同一指向的Instance会出现相同的网格、单元类型。

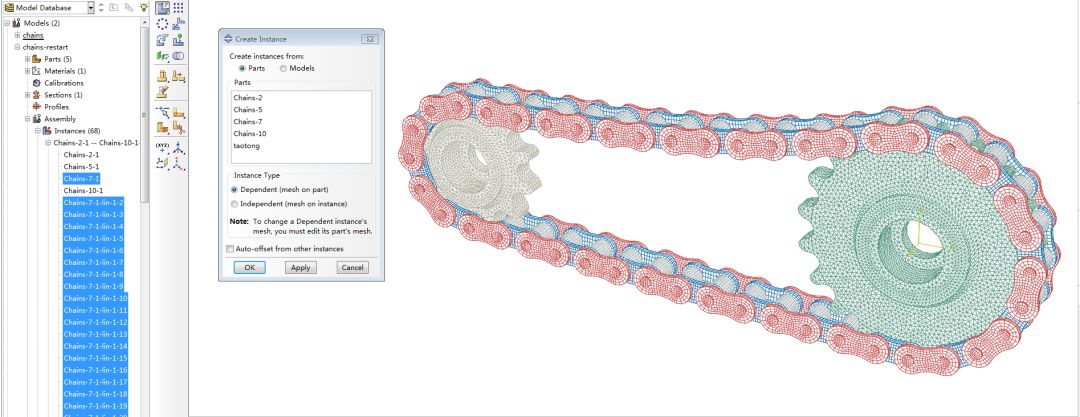

mesh on part

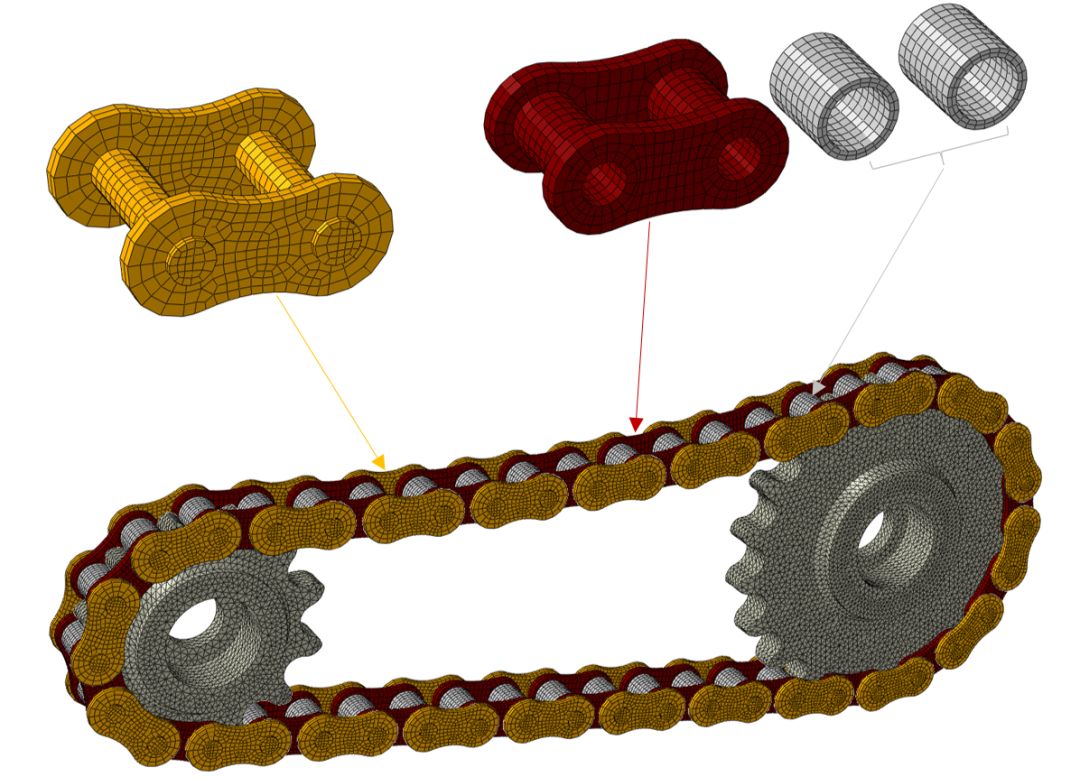

在Assembly模块装配时，类型选择Dependent，建议通过Edge to edge装配约束将阵列出的Instance装配到指定位置。最终68个Instance对应的Part只有5个，只需要对这5个部件划分网格就可以了。
非独立实体
划分完网格、定义好截面属性，通过单元质量检查工具评估得到该分析模型的稳定时间增量为1e-7量级，为加速计算，将两个链轮约束为刚体
